STMicroSense KIT2407AUTOSC汽車示例套件是一套全面的解決方案，設計用于輕松評估和開發汽車信號調理應用。該套件包括各種元件，如運算放大器、比較器和穩壓器，均經過量身定制，以滿足汽車環境的嚴格要求。它為工程師提供了必要的工具，用于設計和測試信號調理電路，確保汽車系統的高性能和可靠性。STMicroelectronics KIT2407AUTOSC套件元件具有穩健性和效率，因此非常適合用于開發需要精確信號處理和調節的高級汽車電子產品。

數據手冊：*附件：STMicroelectronics KIT2407AUTOSC汽車示例套件數據手冊.pdf

特性

• 支持立即評估符合AEC-Q100級標準的信號調理器件
• 精選符合AEC-Q100級標準的放大器、比較器和電流檢測放大器

器件摘要

?STMicroelectronics KIT2407AUTOSC汽車信號調理套件技術解析?

核心特性與設計亮點

KIT2407AUTOSC是STMicroelectronics針對汽車電子推出的信號調理評估套件，集成12款運算放大器、3款電流檢測放大器及3款比較器，全系器件符合AEC-Q100車規標準。其核心設計亮點包括：

• ?高集成度評估方案?：通過印刷電路板直觀展示車規級信號鏈器件性能，涵蓋運算放大器（精密/納米功耗/高速）、雙向/單向電流檢測放大器及高壓比較器等全品類。
• ?創新封裝技術?：支持可潤濕側翼（WF）封裝結構，提升PCB焊接可靠性和光學檢測效率，適配汽車電子高密度組裝需求。
• ?配套資源豐富?：提供eDesignSuite仿真工具、ST移動應用等資源，加速從選型到原型開發的流程。

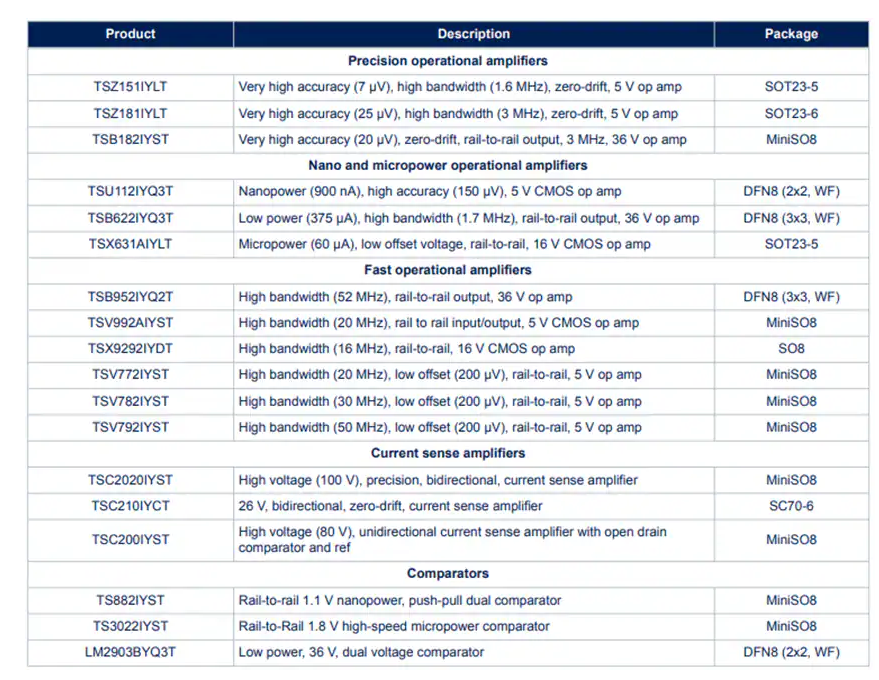

關鍵器件性能解析（選錄）

典型應用場景

1. ?動力總成控制?：
   • 采用TSX631AIYLT（60μA微功耗運放）實現排氣氧傳感器信號調理，延長電池壽命。
   • TSC200IYST（80V單向電流檢測）用于發動機噴油器驅動電流監測。
2. ?智能座艙系統?：
   • TSV792IYST（50MHz高速運放）處理多顯示屏LVDS信號，確保視頻傳輸完整性。
3. ?安全系統冗余設計?：
   • LM2903BYQ3T雙比較器構建剎車踏板位置雙通道校驗電路，符合ISO 26262功能安全要求。

設計建議

• ?熱管理?：高頻應用場景（如TS882IYST運放）建議搭配2oz銅厚PCB并增加散熱過孔。
• ?信號完整性?：高速比較器（如TS3022IYST）輸入路徑需做50Ω阻抗匹配，避免振鈴效應。
• ?EMC優化?：電流檢測放大器輸出端串聯10Ω電阻并并聯100pF電容，抑制高頻輻射。
