近年來，理療與康復類可穿戴設備不斷擴展，從眼部、頸部到關節護理，應用場景日益多樣化。膝關節作為高頻受力部位，既面臨運動后修復的需求，也有老齡化群體的保健痛點，因此護膝儀正成為健康電子市場的新興品類。
本次 Big-Bit 拆解帶來的是 SKG W5 系列一代護膝儀。其在產品宣傳中強調 恒溫?zé)岱?、震動按摩、氣囊包?等多重功能，兼顧舒適性與便攜性。其設計不僅著眼于局部加熱，更通過多模式組合，提供類似理療場景的復合體驗。
一起來看看該款護膝儀的電機驅動、鋰電管理、充電等功能的方案是如何設計的？又用到了哪些元器件？

SKG W5 護膝儀產品介紹

SKG W5 護膝儀包裝盒。

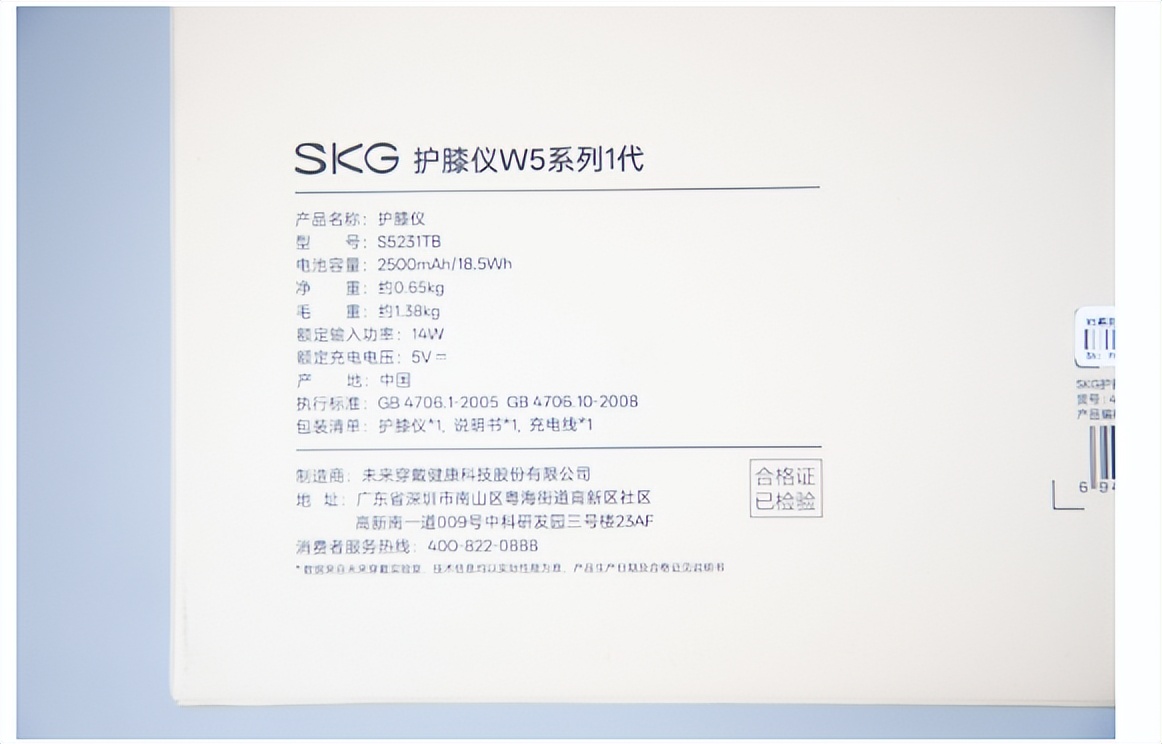

護膝儀包裝盒背面可以看到產品信息：

產品名稱：護膝儀
型號：S5231TB
電池容量：2500mAh/18.5Wh
額定輸入功率：14W
額定充電電壓：5V
制造商：未來穿戴健康科技股份有限公司

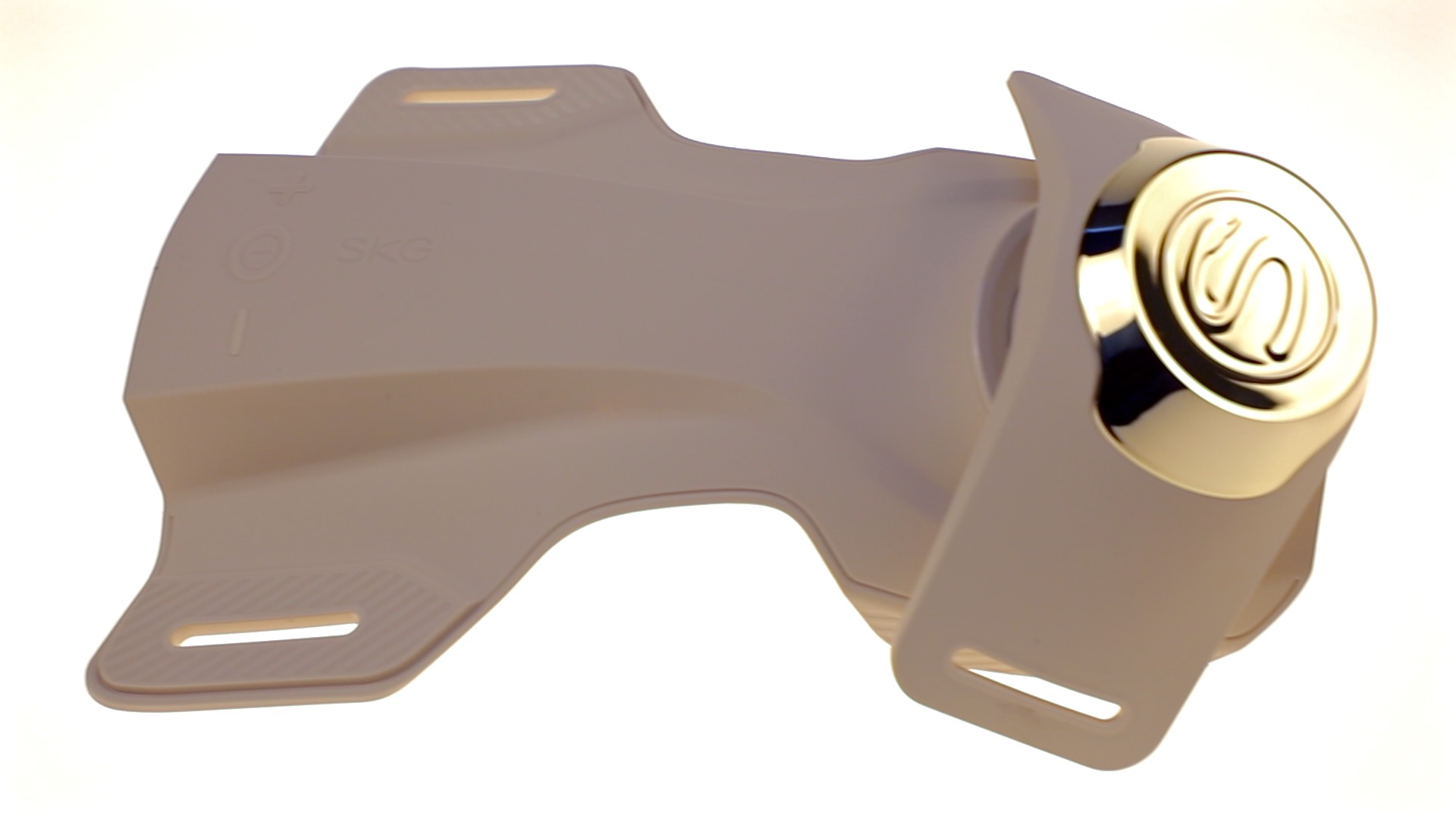

打開護膝儀包裝盒可以看到護膝儀本體。

SKG W5 護膝儀拆解

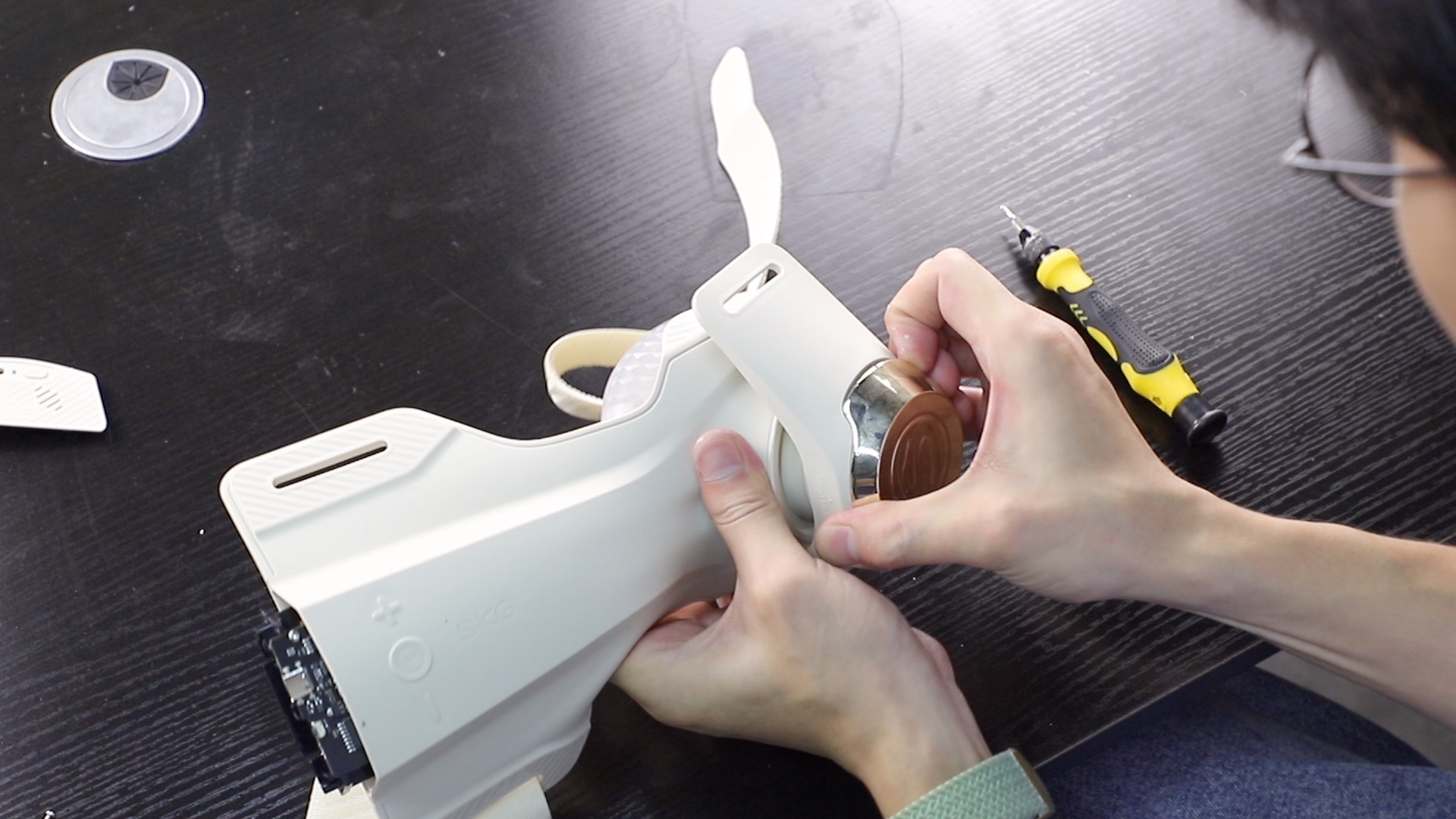

將護膝儀的底部撬開可以看到其內部電機。

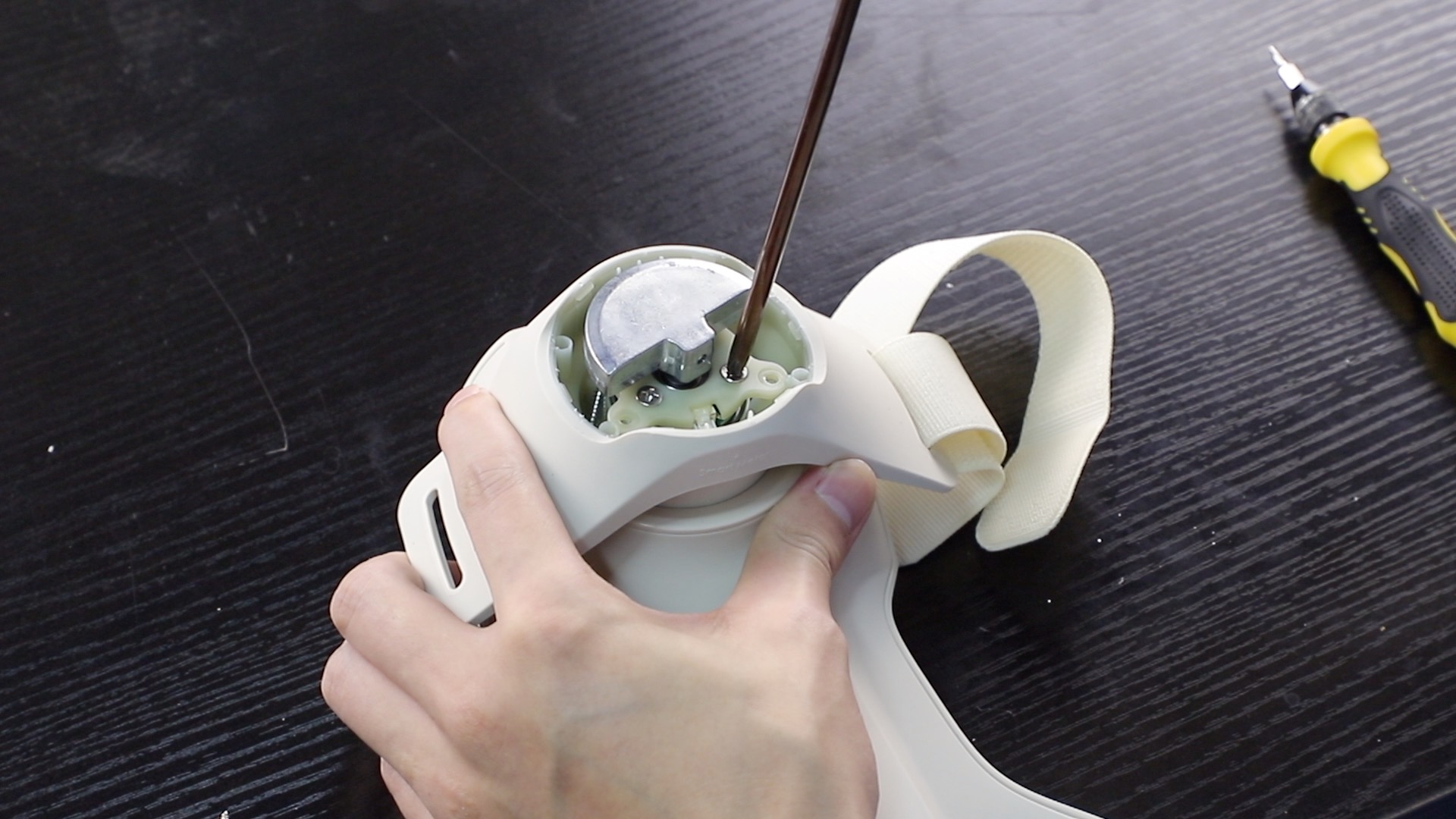

將護膝儀電機上的螺絲擰掉，取出電機。

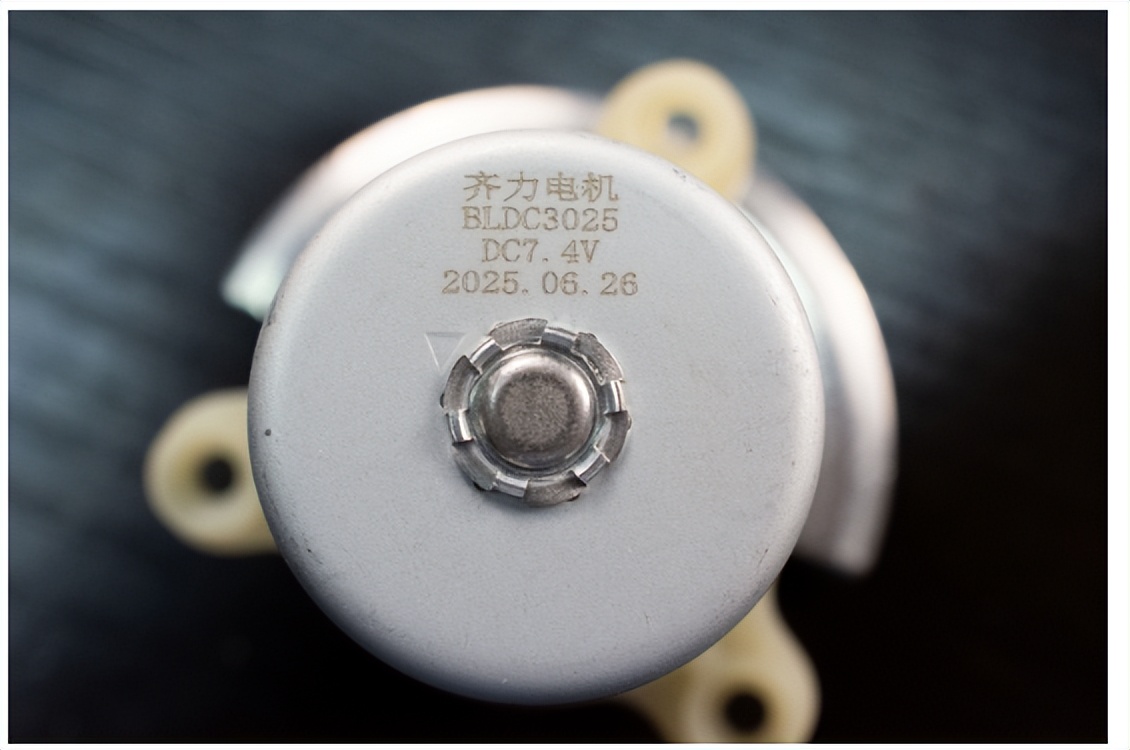

護膝儀電機廠商為齊力電機；型號為：BLDC3025；規格為DC7.4V。

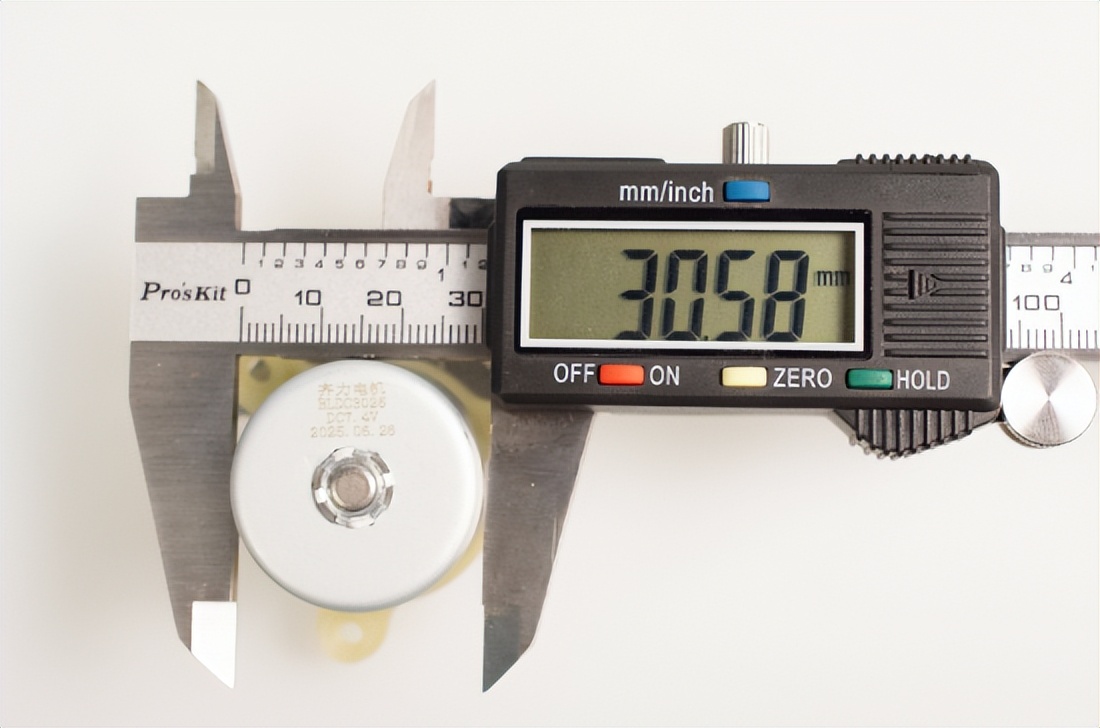

量得護膝儀電機的直徑為30.58mm。

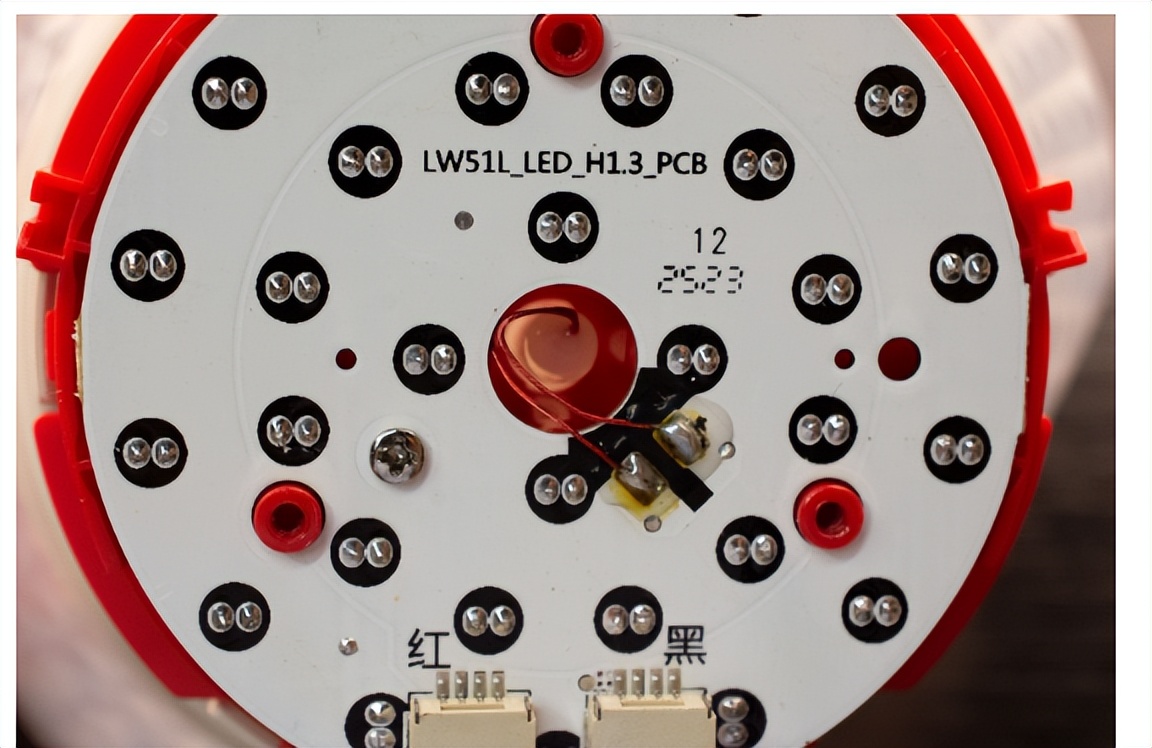

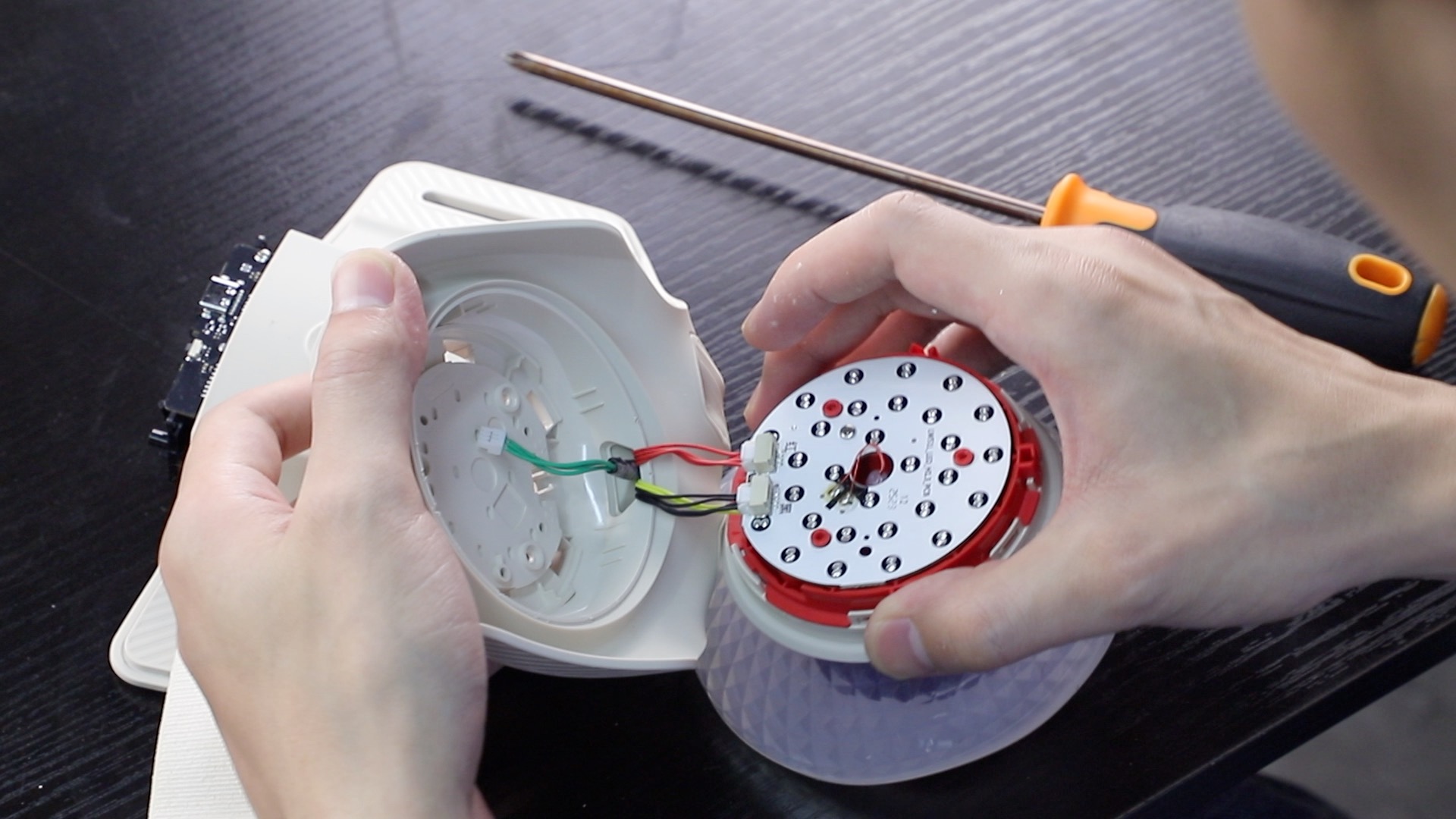

繼續撬開護膝儀可以看到用于發熱的LED電路板。

護膝儀LED電路板特寫。

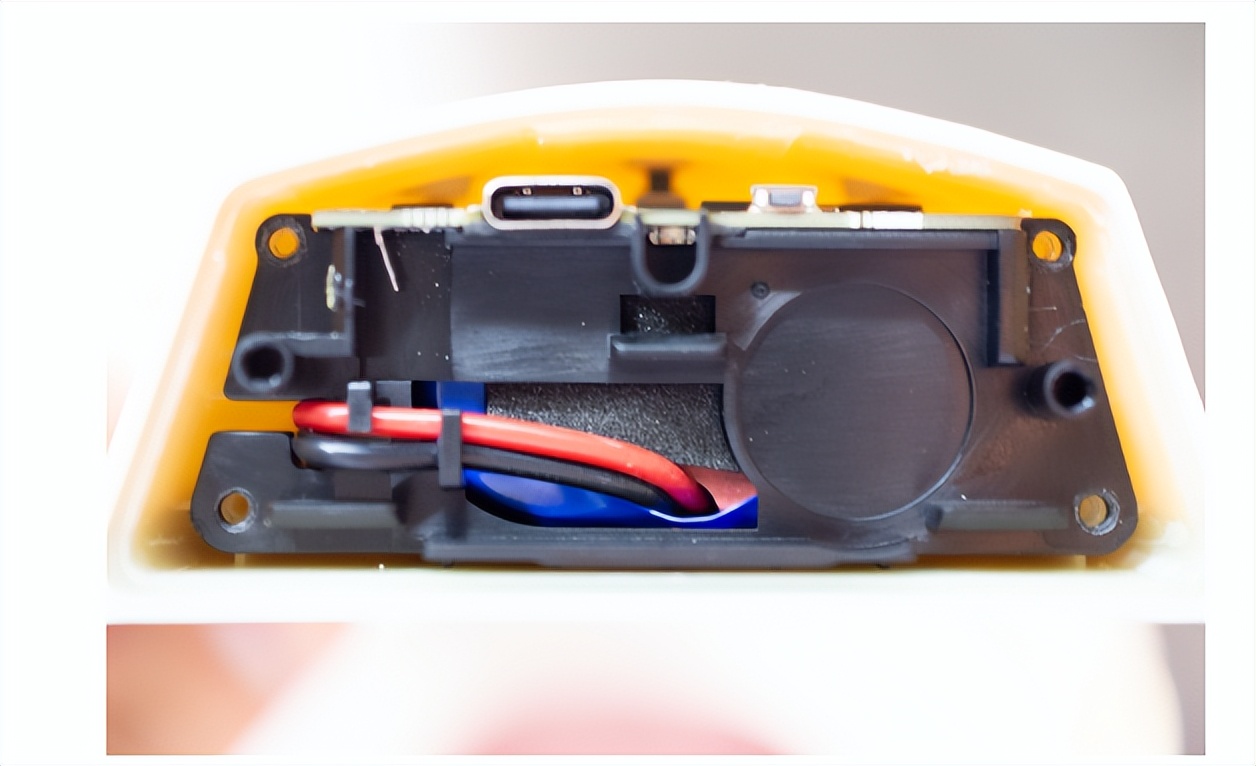

將護膝儀頂部按鈕處撬開可以看到其內部情況。

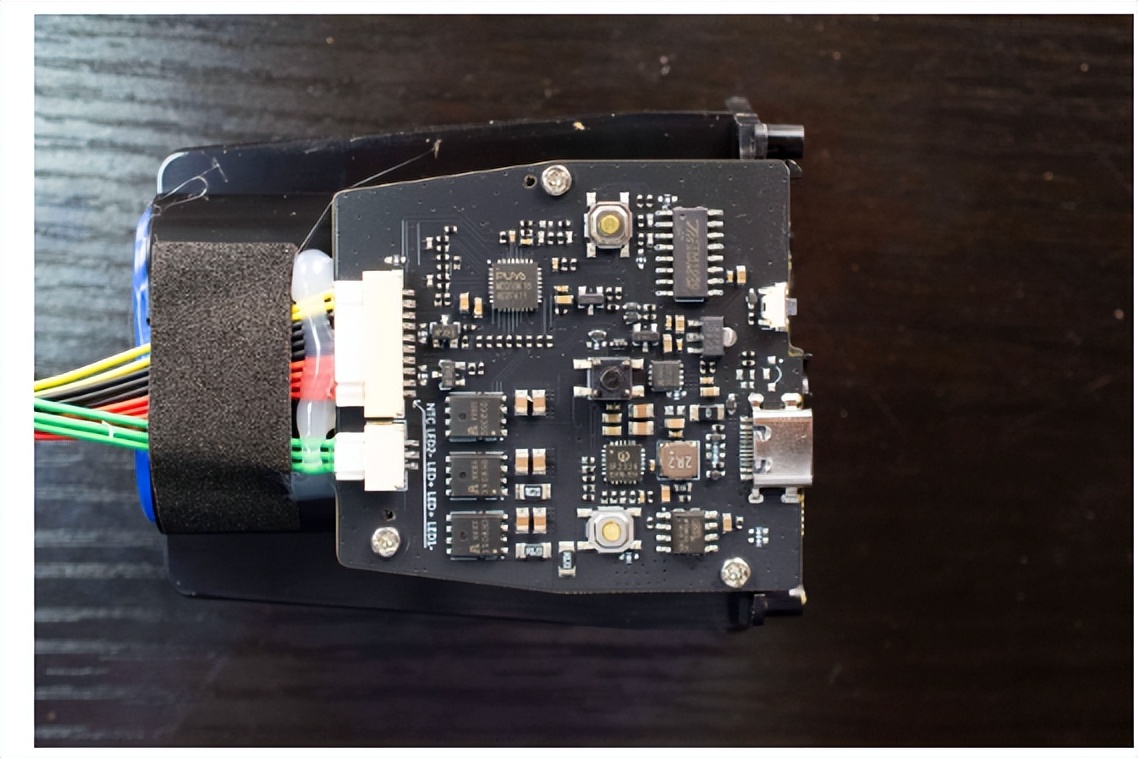

將其取出可以看到護膝儀主控電路板和鋰電池組。

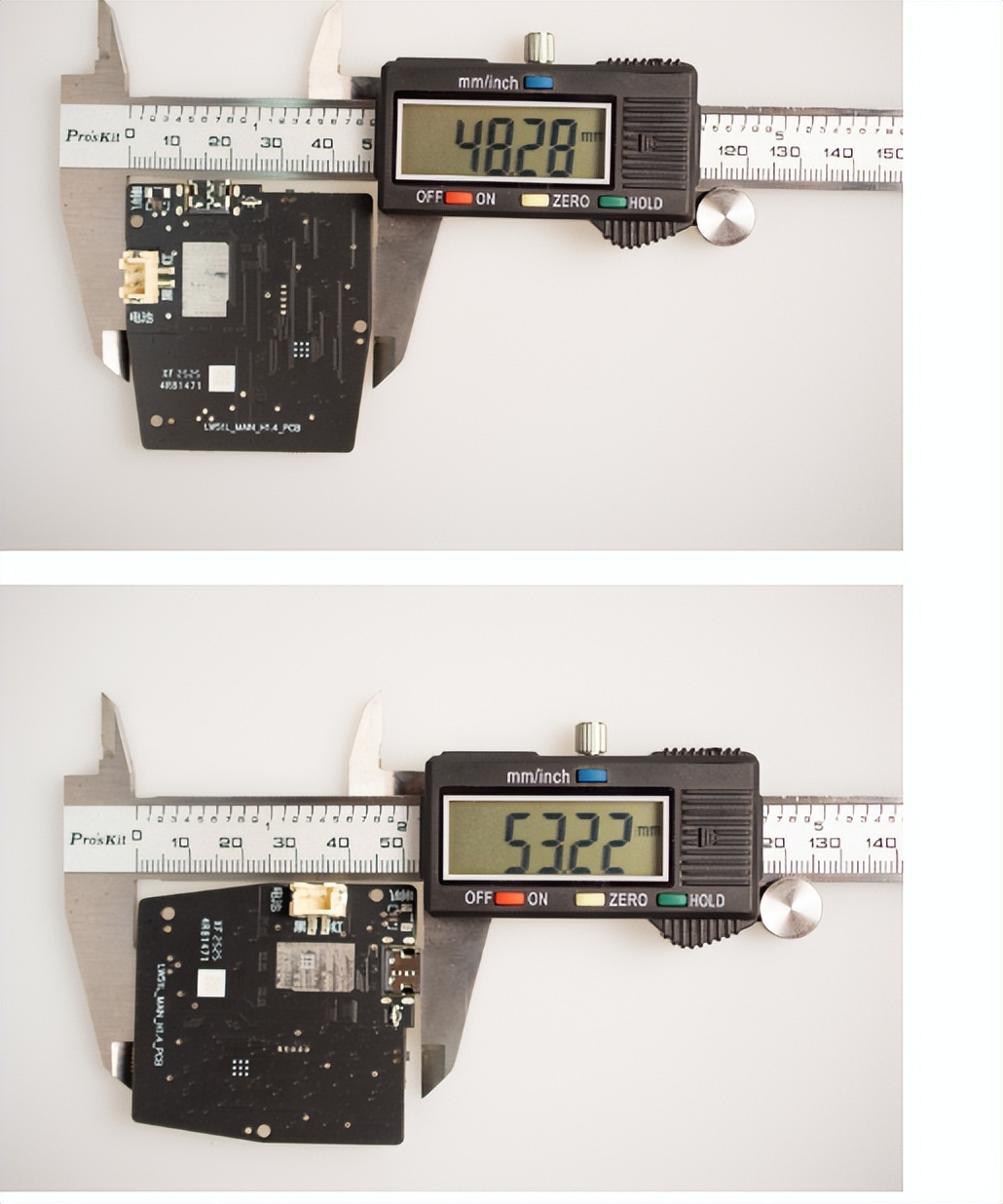

護膝儀主控電路板量得長為53.22mm；寬為48.28mm。

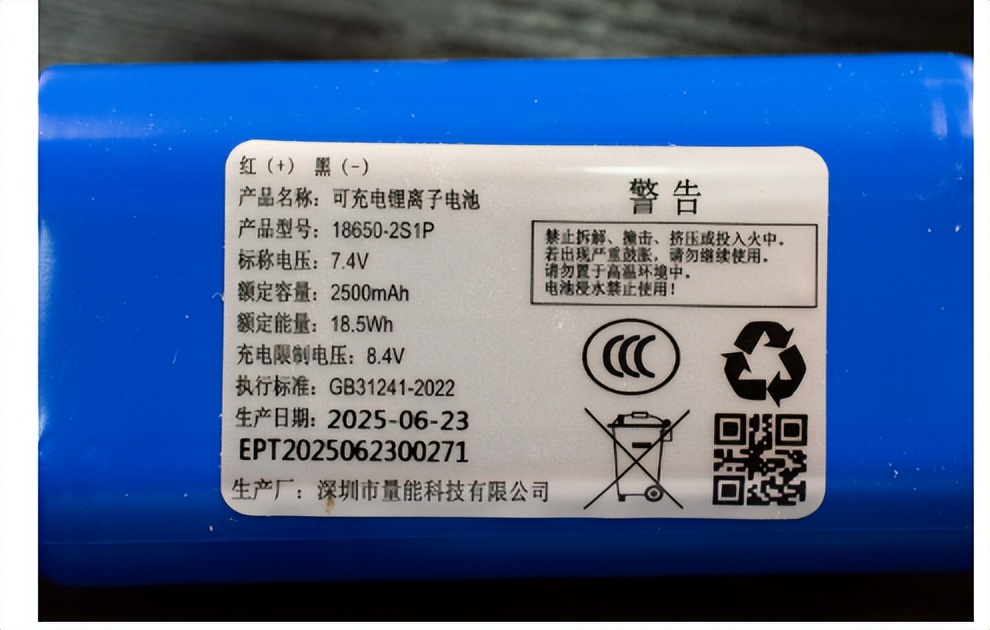

護膝儀鋰電池組生產商為深圳市量能科技，型號為18650-2S1P；標稱電壓為7.4V；額定容量2500mAh；充電限制電壓為8.4V。

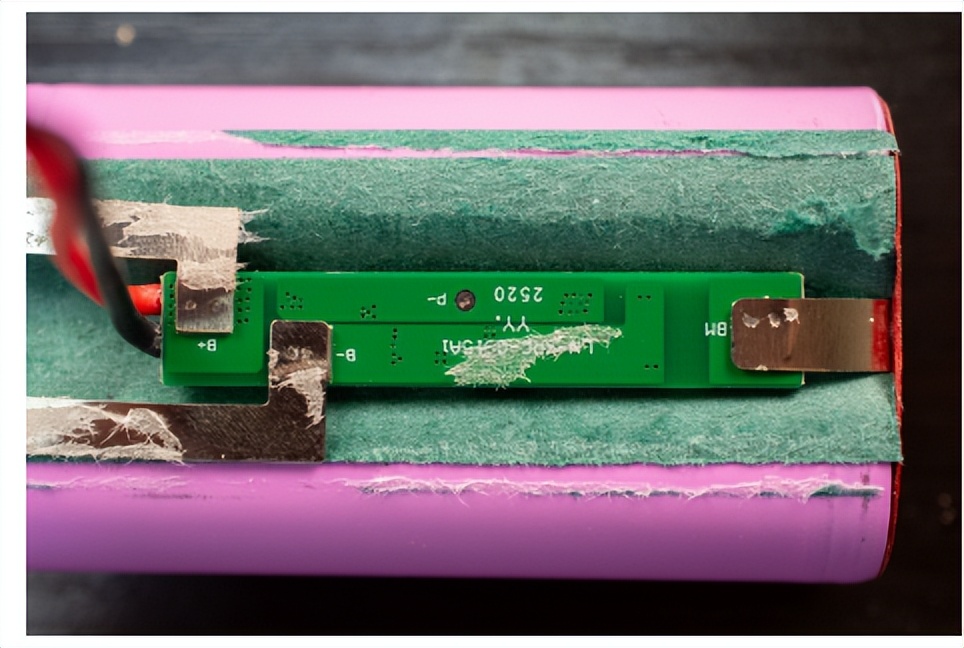

將護膝儀鋰電池包繼續拆開可以看到鋰電保護板。

護膝儀鋰電保護板量得長為45.18mm；寬為8.02mm。

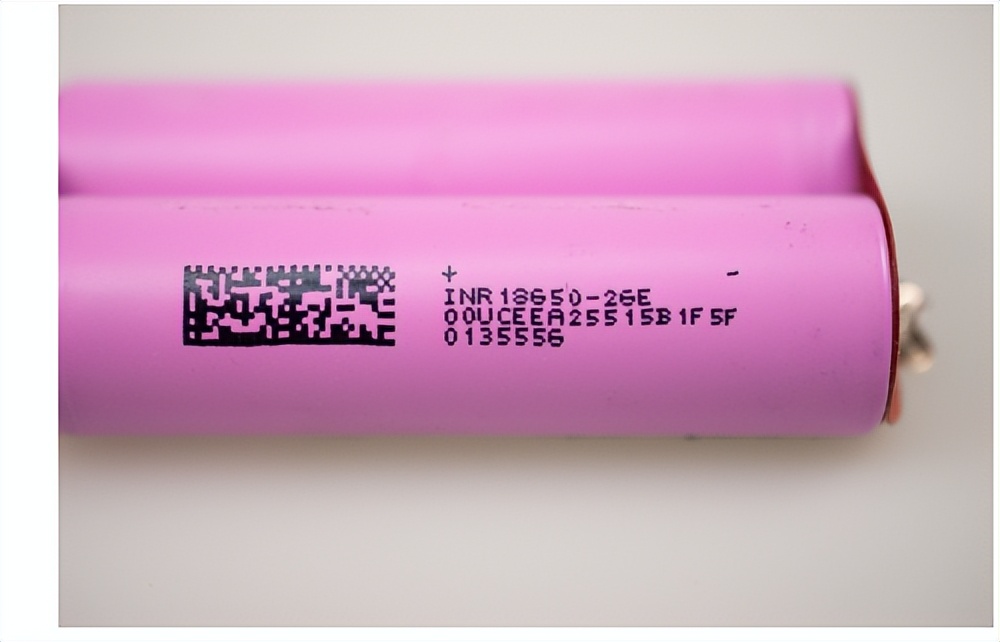

護膝儀鋰電池組電芯特寫。

護膝儀主控電路板

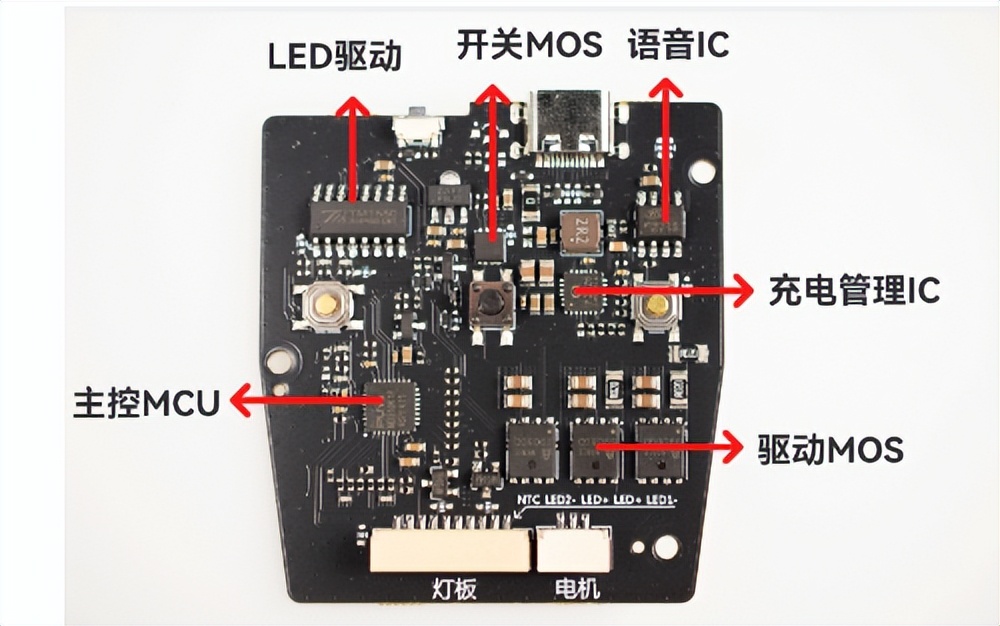

在護膝儀主控板上我們可以看到MCU、LED驅動、充電管理IC、語音IC、MOS等元器件。

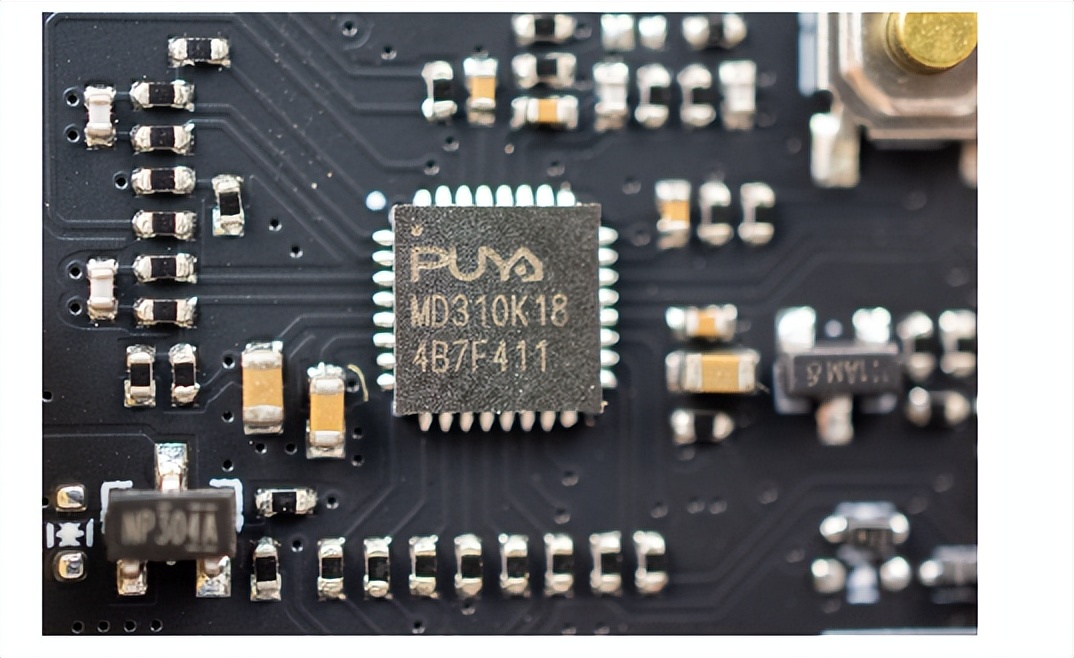

該護膝儀的MCU來自普冉，型號為PY32MD310，封裝形式為QFN32(5*5)。

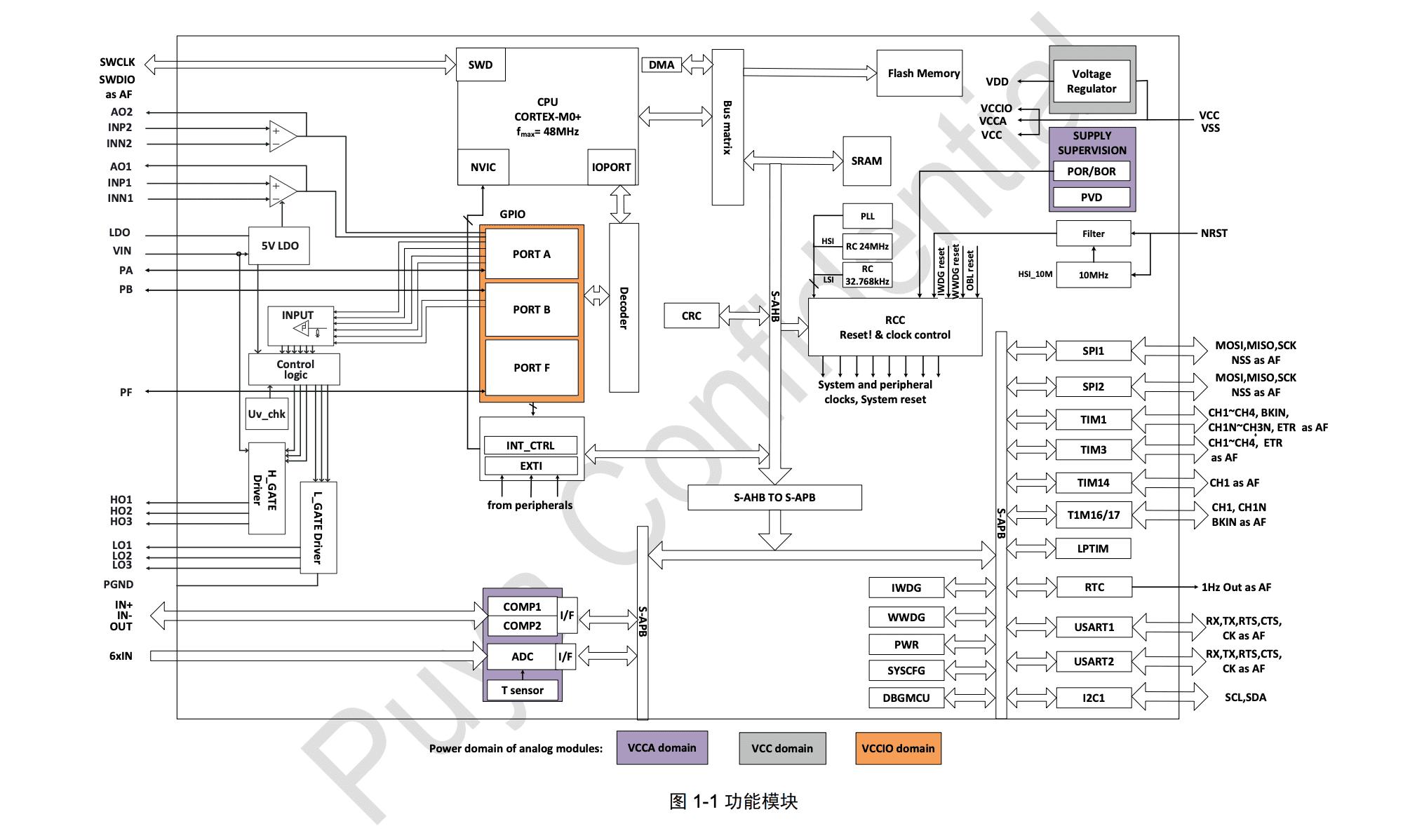

PY32MD310 系列MCU采用 32 位 ARM? Cortex?-M0+ 內核，最高主頻 48 MHz，內置最高 64 KB Flash 與 8 KB SRAM，支持多種封裝形式。工作電壓范圍 2.0–5.5 V，溫度范圍 -40 ℃~105 ℃，并具備 Sleep 與 Stop 等低功耗模式。

芯片集成多種常用外設：2 路 SPI、2 路 USART（支持自動波特率檢測）、1 路 I2C（支持 100 kHz/400 kHz）、1 路 12 位 ADC（最多 7 通道輸入）、5 個 16 位定時器、LPTIM、RTC，以及獨立/窗口看門狗。

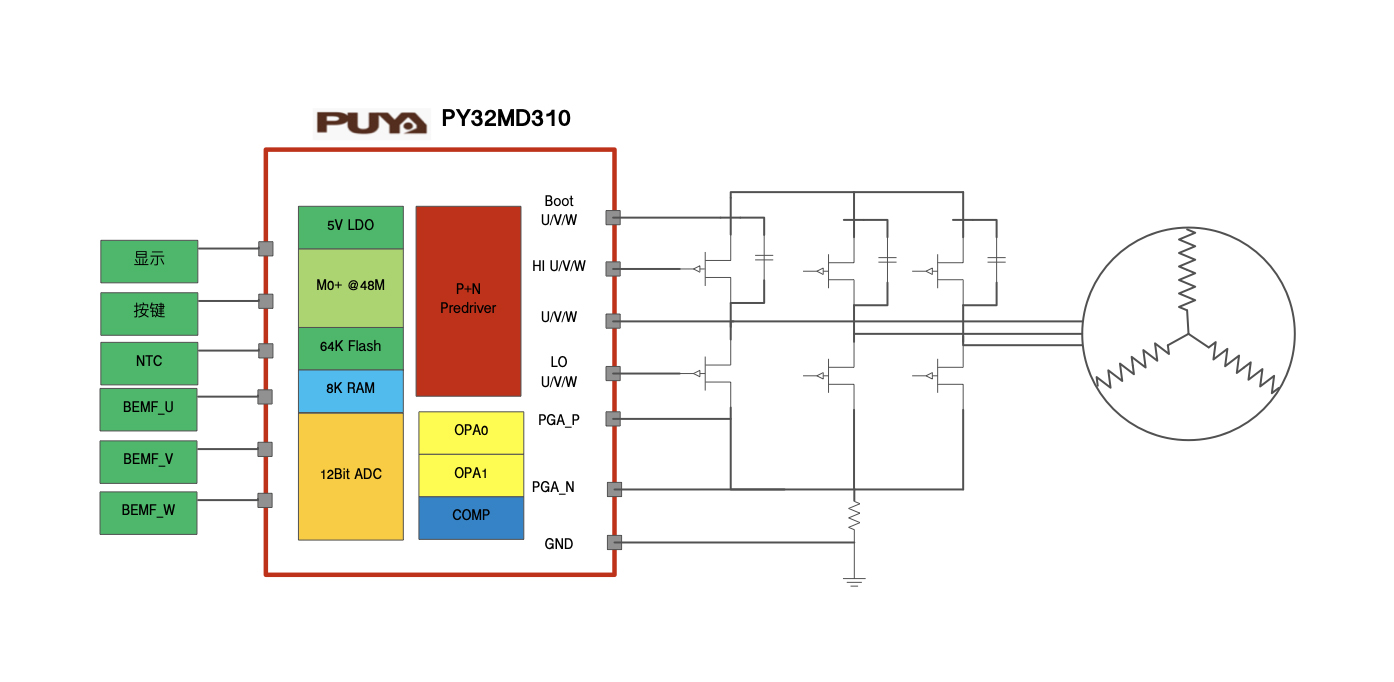

在模擬與電機控制方面，PY32MD310 集成 2 個比較器、2 個運算放大器，并內置三相 PN 型半橋式柵極驅動器（6–36 V 工作電壓，帶 5 V/50 mA LDO），適用于單相/三相 BLDC、PMSM 電機驅動應用。芯片同時提供 3 通道 DMA、CRC-32、唯一 UID、SWD 調試接口等資源。

與傳統 MCU+外部驅動器的電機控制方案相比，PY32MD310 將電機控制與驅動資源集成在單顆芯片上，不僅能減少 BOM 成本和 PCB 面積，也能在電機響應速度與可靠性上帶來優勢。
對于電機應用廠商而言，這種高集成度設計意味著更快的方案導入、更小的系統體積和更優的能效表現，有助于電機產品在消費級與工業級市場實現差異化。
PY32MD310在該護膝儀電路中負責整機功能的主控與電機驅動控制，并與顯示/按鍵芯片交互，實現系統邏輯運行和安全保護。

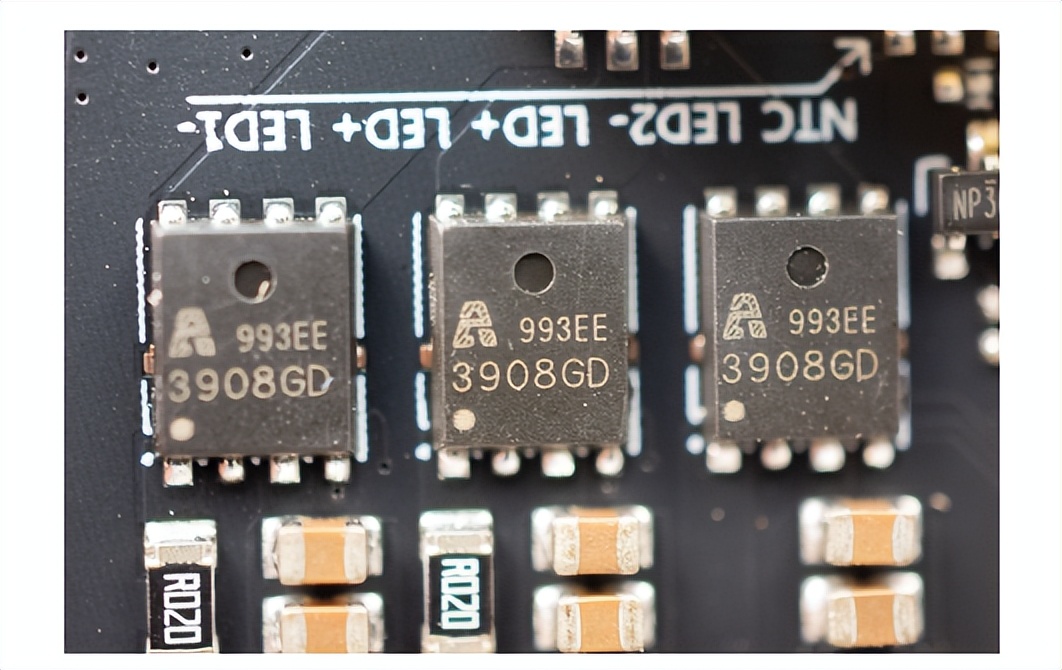

護膝儀電機驅動MOS來自ALLPOWER(銓力)，型號為AP3908GD，封裝形式為PDFN5x6。
AP3908GD 是一款增強型 MOSFET，集成一個 N 溝道與一個 P 溝道功率管。
其規格為： N 溝道在 VGS=10V 時 RDS(on) 低于 13 mΩ，可承受 30V、36A 電流；P 溝道在 VGS=-10V 時 RDS(on) 低于 23 mΩ，可承受 30V、25A 電流。
在該護膝儀電路中，三顆AP3908GD組成BLDC電機的三相全橋驅動，與普冉 MCU 內置的預驅電路配合，由 MCU 輸出 PWM 信號控制實現按摩電機的啟停和轉速調節。

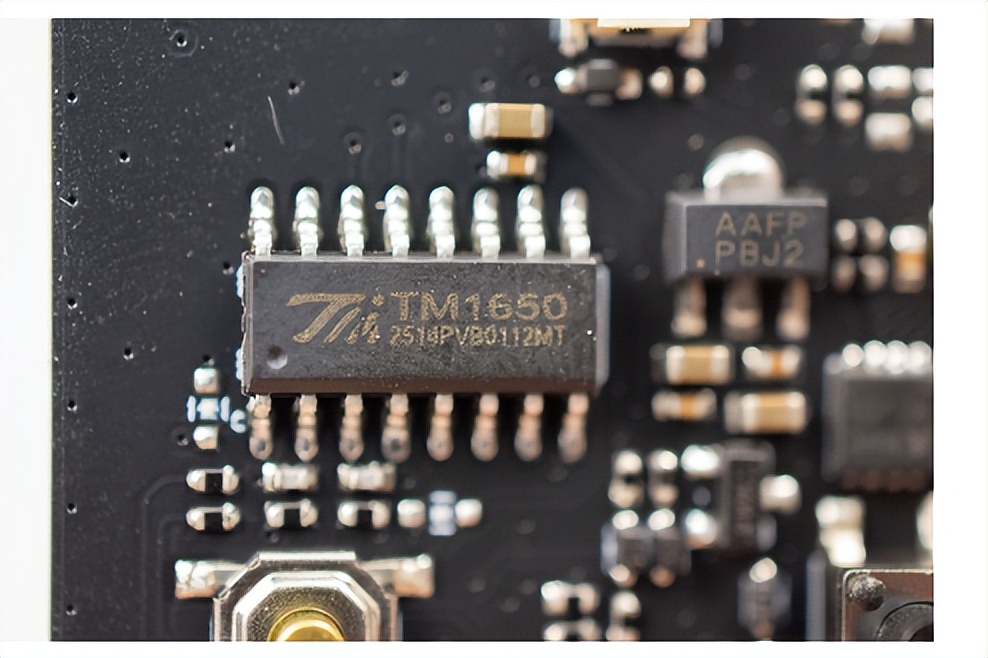

護膝儀LED驅動來自天微電子，型號為TM1650，封裝形式為SOP-16。
TM1650 是一款用于數碼管顯示的驅動控制芯片，內部集成 MCU 數字接口、數據鎖存器、LED 驅動和鍵盤掃描電路。
芯片支持兩種顯示模式：8 段×4 位和 7 段×4 位，并提供 8 級亮度調節。段驅動電流大于 25 mA，位驅動電流大于 150 mA，適合中小型數碼管顯示應用。同時，它支持單鍵 7×4bit 輸入（最多 28 個按鍵）和 4 組組合鍵識別，可實現常見的人機交互功能。
TM1650 在護膝儀電路中主要負責數碼管顯示驅動和按鍵掃描。

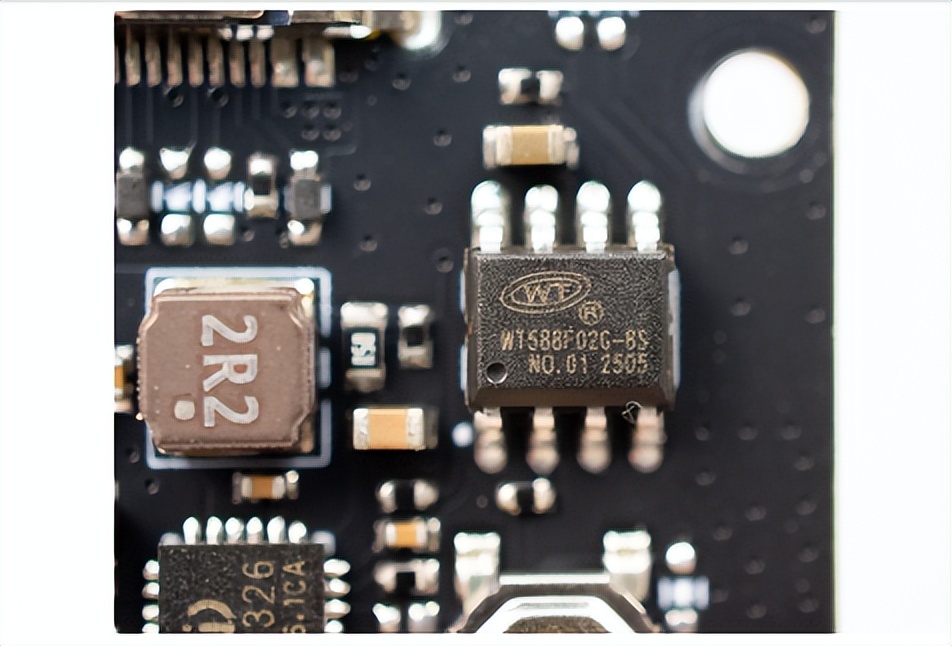

護膝儀語音IC 來自唯創知音，型號為WT588F02G-8S，封裝形式為SOP-8。

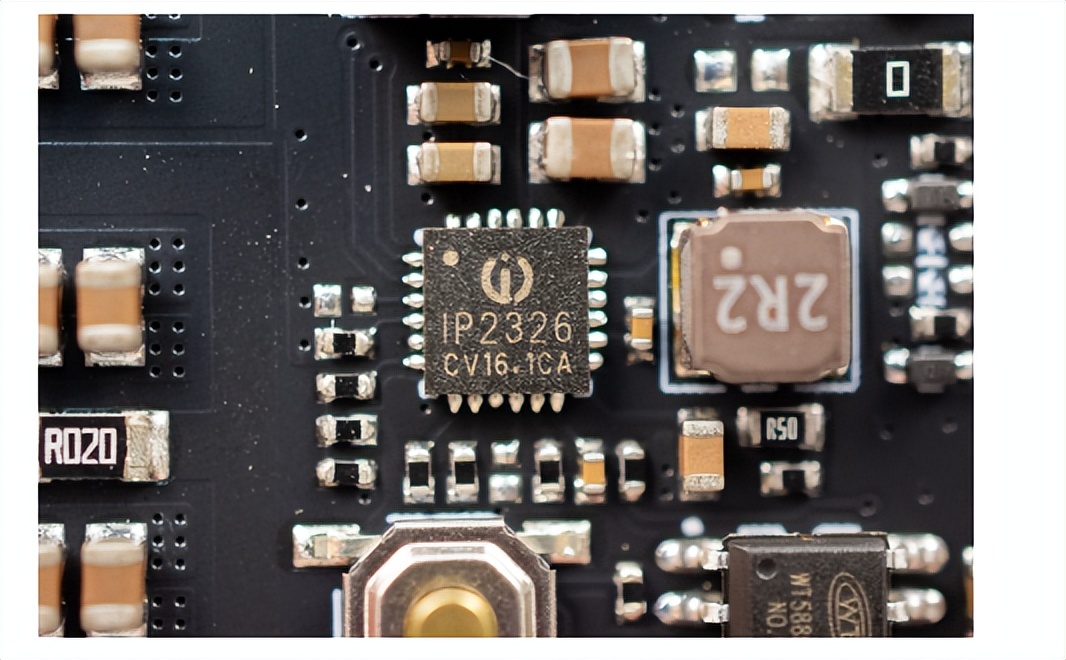

護膝儀充電管理IC來自英集芯，型號為IP2326，封裝形式為QFN-24（4*4）。
IP2326 是一款支持 15W 快充的 2 節/3 節串聯鋰電池升壓充電芯片，采用同步開關架構并內置功率 MOS，工作頻率為 500 kHz。
IP2326 內置 2 串電池充電均衡電路，可在充電過程中實時監測單節電池電壓，保證電池組的一致性；同時具備 NTC 溫度保護、輸入過壓/欠壓保護、輸出過流/過壓/短路保護以及 IC 過溫保護等多重安全機制。
在該護膝儀電路中，IP2326負責將 Type-C 接口輸入的 5V 電壓升壓為 2 串或 3 串鋰電池所需的充電電壓，完成恒流/恒壓調節和電池均衡。

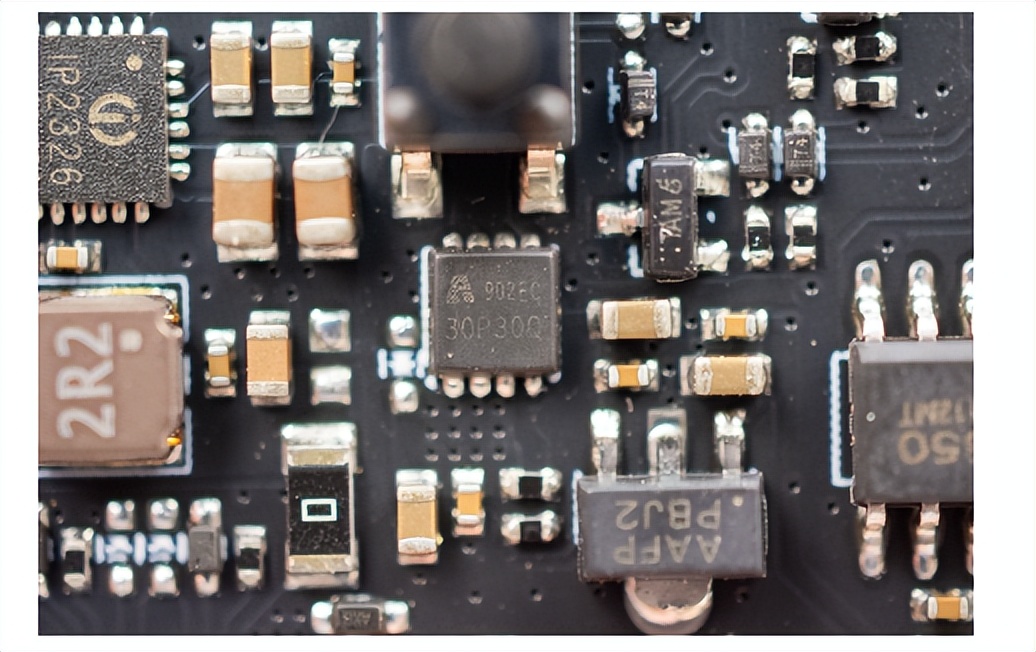

護膝儀開關MOS來自ALLPOWER(銓力)，型號為AP30P30Q，封裝形式為PDFN3x3。
AP30P30Q 是 ALLPOWER 推出的一款 P 溝道增強型功率 MOSFET，耐壓 -30 V，連續電流能力可達 -40 A，導通電阻在 VGS=-10 V 時低于 9 mΩ。
在該護膝儀電路中，AP30P30Q負責充電通路的通斷控制和反向保護。
護膝儀鋰電保護電路板

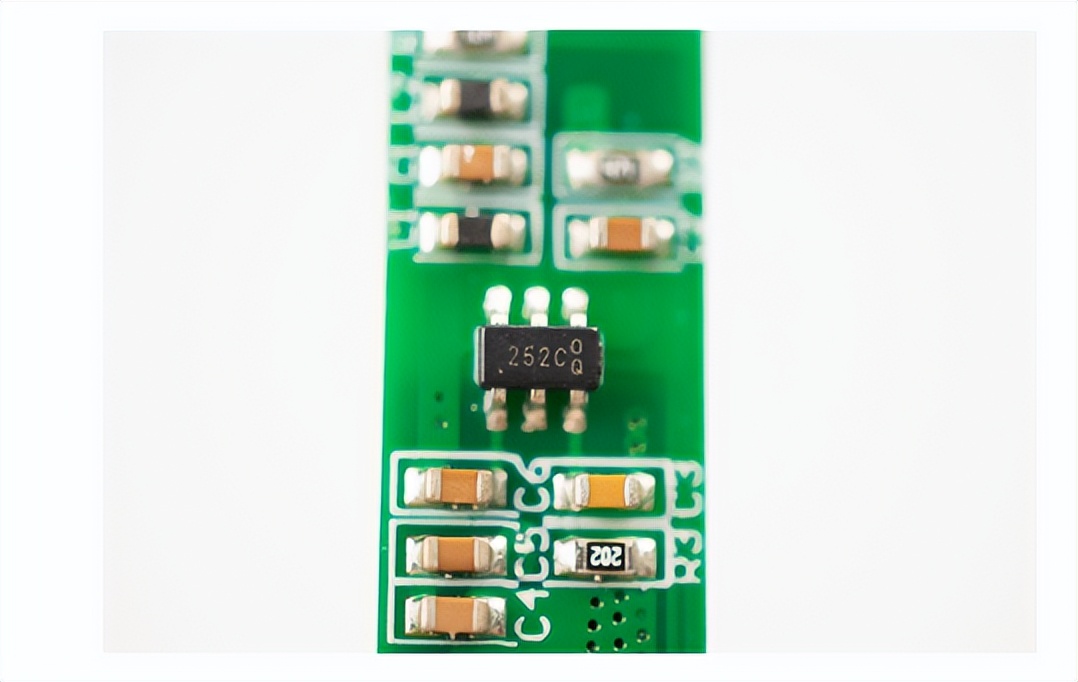

一顆絲印為252C的鋰電保護IC，封裝形式為SOT-23-6。

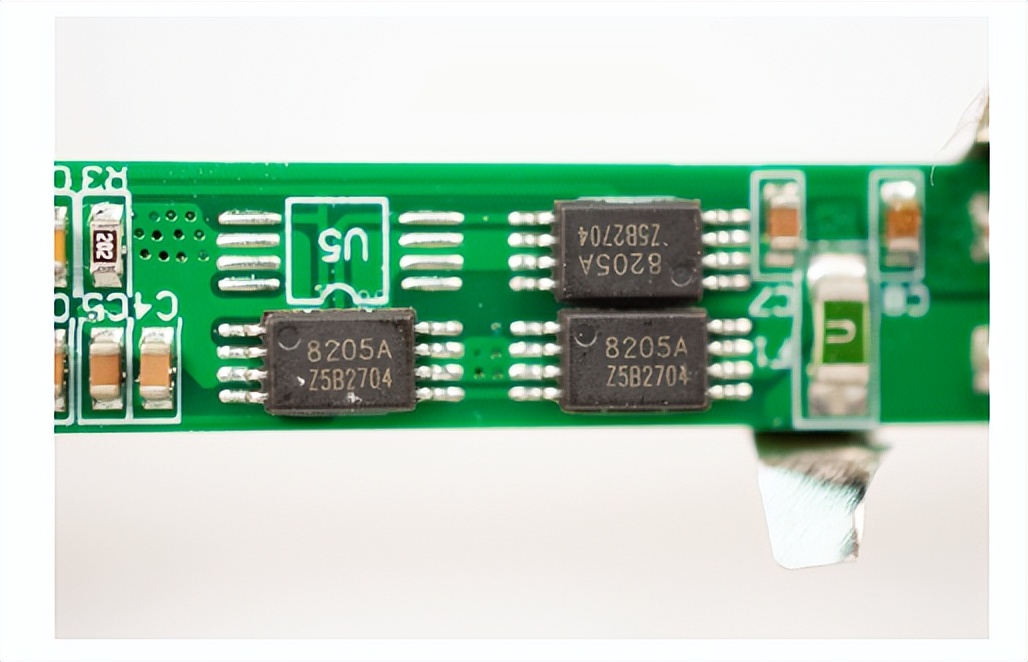

護膝儀鋰電MOS來自富晶，型號為FS8205A，封裝形式為TTSOP-8。

FS8205A 是一顆雙 N 溝道功率 MOSFET，其規格為：VGS=4.5 V 時 RDS(on) 最大 27 mΩ，VGS=2.5 V 時最大 35 mΩ。
在該護膝儀電路中，兩顆FS8205A并聯負責放電電路的控制，一顆FS8205A負責充電電路的開關。

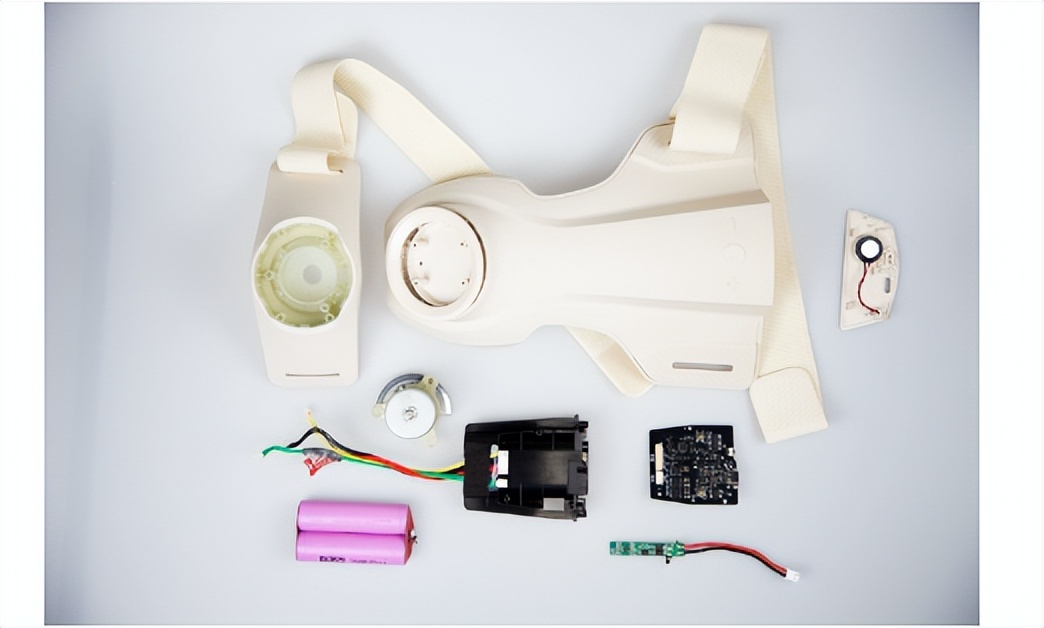

以上為此次護膝儀拆解全過程，最后放一張全家福。

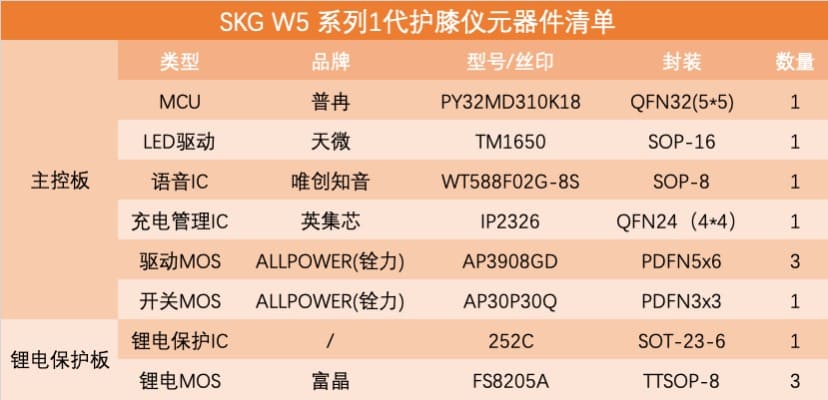

Big-Bit拆解總結

從整體來看，SKG W5 一代護膝儀以普冉 MCU 為核心，圍繞電機驅動、發熱控制、充電管理和電池保護幾個模塊展開，功能劃分明確，選型也相對務實。
其設計思路是“高集成主控 + 簡潔外設 + 完整保護”，在有限空間內實現了多功能的協調運作。
護膝儀電機控制與驅動層面，普冉PY32MD310 集成了電機預驅功能，使它不僅承擔整機工作模式與邏輯的調度，還能直接推動由三顆 ALLPOWER AP3908GD 搭建的三相全橋，為 BLDC 電機提供了完整的控制驅動方案。
這種“MCU 預驅 + 外置功率管”的電機驅動組合，既降低了 BOM 成本和 PCB 占用，又提高了電機響應速度和穩定性，非常適合體積受限、對電機控制精度有要求的小型健康設備。這是近年來在小家電、按摩類設備里逐漸普及的低成本高集成化方案。
護膝儀發熱控制層面，護膝儀的熱敷功能通過一整塊 LED 陣列板來實現。這里選用 天微 TM1650，原本是一顆數碼管 LED 顯示驅動 IC，但在本設計中被用作 恒流驅動器，直接控制發熱 LED 陣列。
護膝儀充電管理方面，選擇英集芯 IP2326 充電 IC 配合 AP30P30Q P-MOS 做輸入通斷。IP2326 支持 2S/3S 串聯電池、均衡充電、快充協議申請，能提升充電效率；而 AP30P30Q 則在前端作為高邊開關，起到過壓隔離和反灌保護作用。兩者搭配，既保證了快充速度，又確保了接口與芯片在復雜充放電場景下的安全。
護膝儀電池保護方面，采用獨立的保護板結構。252C 保護 IC 搭配 3 顆 FS8205A 雙 MOS，其中兩顆并聯在放電路徑，專門應對電機啟動瞬間的大電流；另一顆獨立負責充電路徑。這種“放電加粗、充電單路”的不對稱設計正是考慮到電機類應用放電沖擊大、而充電電流較小的實際需求。
整體方案的邏輯非常統一：主控選擇高集成 MCU 來減少外圍和縮小體積，功率器件選低阻抗 MOS 來保證電機和電池的效率，快充部分通過充電 IC 與 P-MOS 組合來兼顧效率和接口安全，發熱部分則巧妙復用顯示驅動芯片來降低成本。
總體而言，這款護膝儀的電路方案在小體積、低功耗的前提下完成了多功能集成。器件選型上實現了全國產，而且每個器件的選型都與應用場景直接掛鉤，通過合理的集成與復用，在成本、功能和安全之間找到最優平衡。
