DRV8837C器件為相機、消費類產品、玩具和其他低壓或電池供電的運動控制應用提供集成電機驅動器解決方案。該設備可以驅動一個直流電機或其他設備，如螺線管。輸出驅動器模塊由配置為 H 橋的 N 溝道功率 MOSFET 組成，用于驅動電機繞組。內部電荷泵產生所需的柵極驅動電壓。

DRV8837C器件可提供高達 1 A 的輸出電流。該器件在0至11 V的電機電源電壓下工作，控制邏輯可以在1.8V至5V電源軌上工作。
*附件：drv8837c.pdf

DRV8837C設備具有 PWM （IN/IN） 輸入接口。

提供內部關斷功能，用于過流保護、短路保護、欠壓鎖定和過熱。

特性

• H橋電機驅動器
  • 驅動直流電機或其他負載
  • 低 MOSFET 導通電阻：HS + LS 1 Ω
• 1-A 最大驅動電流
• 0 至 11V 工作電源電壓范圍
• 標準PWM接口（IN1/IN2）
• 低功耗睡眠模式，最大睡眠電流為 120nA
  • nSLEEP 引腳
• 小封裝和封裝
  • 8 WSON（帶導熱墊）
  • 2.0 × 2.0 毫米
• 保護功能
  • VCC 欠壓鎖定 （UVLO）
  • 過流保護 （OCP）
  • 熱關斷 （TSD）

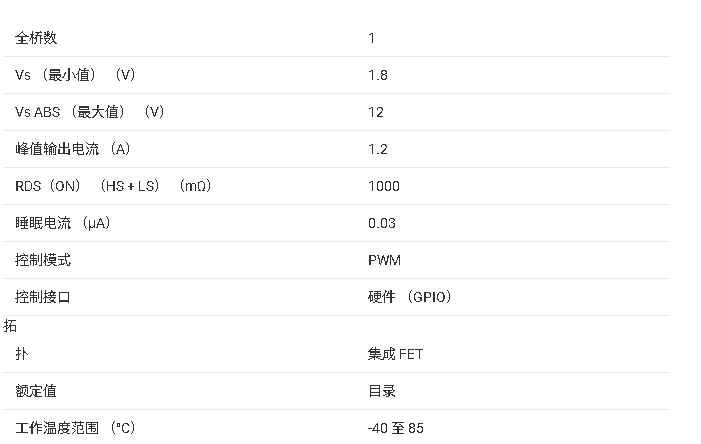

參數

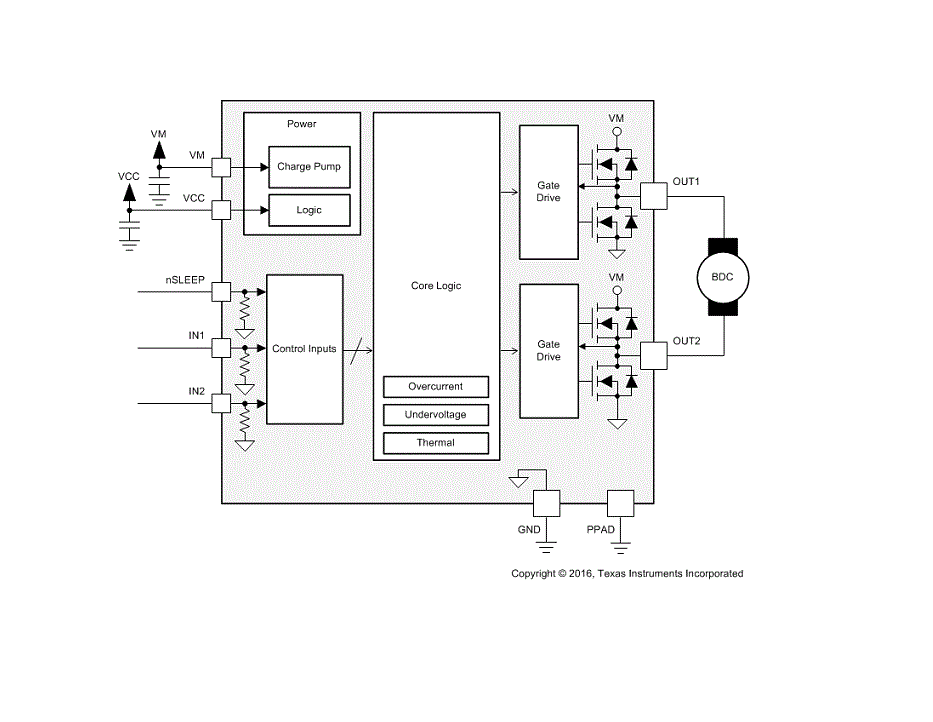

方框圖

?1. 核心特性?

• ?低電壓驅動?
  • 工作電壓范圍：0-11V（電機電源VM），邏輯電源VCC支持1.8-7V
  • 最大輸出電流：1A（持續），H橋MOSFET導通電阻總和僅1Ω（典型值）
• ?高效控制?
  • 標準PWM接口（IN1/IN2控制）
  • 低功耗睡眠模式（待機電流僅120nA，通過nSLEEP引腳控制）
• ?集成保護?
  • 電源欠壓鎖定（UVLO）、過流保護（OCP）、熱關斷（TSD）
  • 自動故障恢復機制（過流/過熱后延遲重試）

?2. 關鍵參數?

?3. 功能模塊?

1. ?H橋驅動架構?
   • 內置N溝道MOSFET，支持正轉/反轉/剎車/滑行四種模式（見邏輯表）
   • 電荷泵提供柵極驅動電壓
2. ?控制邏輯?
   • IN1/IN2輸入支持1.8V-5V邏輯電平，內置100kΩ下拉電阻
3. ?保護機制?
   • 故障時自動禁用輸出，恢復條件：
     • UVLO：VCC>1.8V
     • OCP/TSD：延遲后自動重試（tRETRY≈1ms）

?4. 典型應用?

• ?消費電子?：相機鏡頭對焦、玩具電機控制
• ?醫療設備?：微型泵驅動
• ?布局建議?：
  • VM/VCC引腳需并聯0.1μF陶瓷電容
  • 散熱焊盤需連接至PCB地平面

?5. 版本與文檔?

• ?文檔版本?：SLVSD61A（2016年7月修訂）
• ?關鍵變更?：初始版本狀態從"預覽"變更為"量產數據"
• ?配套資源?：參考設計SLVUAS3（評估模塊用戶指南）

?適用場景?：需小尺寸、低功耗的電池供電電機驅動系統，尤其適合空間受限的便攜設備。
