DRV8871 器件是用于打印機、電器、工業設備和其他小型機器的有刷直流電機驅動器。兩個邏輯輸入控制 H 橋驅動器，該驅動器由四個 N 溝道 MOSFET 組成，可以雙向控制電機，峰值電流高達 3.6A。輸入可以采用脈寬調制 （PWM） 來控制電機速度，并可選擇電流衰減模式。將兩個輸入設置為低電平進入低功耗睡眠模式。

DRV8871 器件具有先進的電流調節電路，不使用模擬基準電壓源或外部檢測電阻器。這種新穎的解決方案使用標準的低成本、低功耗電阻器來設置電流閾值。將電流限制在已知水平的能力可以顯著降低保持穩定電壓所需的系統功率要求和大容量電容，特別是在電機啟動和失速條件下。
*附件：drv8871.pdf

該器件完全受到故障和短路保護，包括欠壓 （UVLO）、過流 （OCP） 和過熱 （TSD）。當故障情況消除后，設備自動恢復正常運行。

特性

• H橋電機驅動器
  • 驅動一個直流電機、一個步進電機繞組或其他負載
• 6.5V至45V寬工作電壓
• 565mΩ典型值R DS（開） （HS + LS）
• 3.6A 峰值電流驅動
• PWM控制接口
• 無需檢測電阻的電流調節
• 低功耗睡眠模式
• 小封裝和封裝
  • 帶 PowerPAD? 的 8 引腳 HSOP
  • 4.9 × 6 毫米
• 集成保護功能
  • VM 欠壓鎖定 （UVLO）
  • 過流保護 （OCP）
  • 熱關斷 （TSD）
  • 自動故障恢復

參數

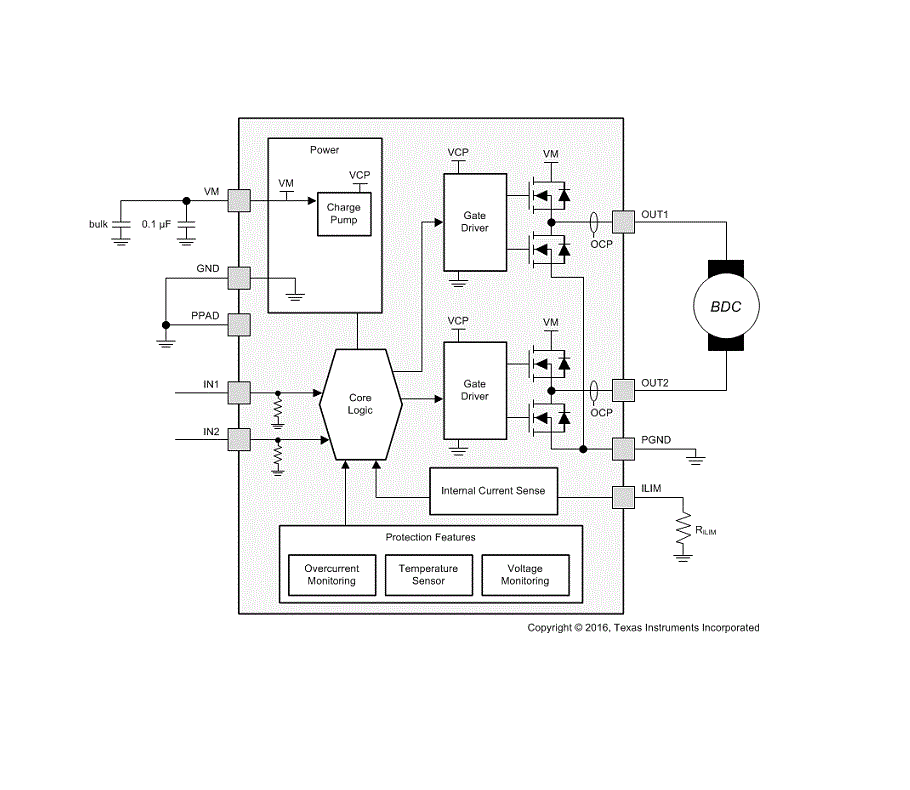

方框圖

?1. 核心特性?

• ?驅動架構?：集成H橋驅動器，支持單有刷直流電機或步進電機單繞組驅動。
• ?電流調節?：
  • 無需外部檢測電阻，通過ILIM引腳電阻設定電流閾值（公式：ITRIP(A)=64(kV)RILIM(kΩ)ITRIP ? ( A )**=**R**I**L**I**M**?**(**k**Ω**)**64**(**kV**)**?）。
  • 峰值電流3.6A，典型RDS(on)為565mΩ（高邊+低邊MOSFET總和）。
• ?電壓范圍?：6.5V至45V寬輸入電壓。
• ?控制接口?：支持PWM調速（最高200kHz）及靜態邏輯輸入控制。
• ?保護功能?：欠壓鎖定（UVLO）、過流保護（OCP）、熱關斷（TSD），故障后自動恢復。

?2. 關鍵功能?

• ?工作模式?：
  • ?PWM調速?：支持正向/反向驅動、剎車（慢衰減）和滑行（高阻態）。
  • ?睡眠模式?：雙輸入低電平1ms后進入，靜態電流僅10μA。
• ?電流衰減控制?：內置慢衰減模式，剎車時自動啟用低邊MOSFET。
• ?動態電流調節?：通過ILIM電阻（15kΩ起）或外部DAC/PWM調節輸出電流。

?3. 典型應用?

• ?工業設備?：打印機、ATM機、自動售貨機。
• ?消費電子?：家用電器、機器人。
• ?其他?：醫療設備、電動工具。

?4. 技術參數?

• ?電氣特性?：
  • 邏輯輸入電壓：0-5.5V（兼容3.3V/5V MCU）。
  • 死區時間：220ns（防直通）。
  • 熱阻：RθJA=41.1°C/W（HSOP封裝）。
• ?保護閾值?：
  • UVLO：6.4V（遲滯6.5mV）。
  • OCP：3.7-4.5A（觸發后1.5ms重試）。
  • TSD：150°C（遲滯20°C）。

?5. 設計要點?

• ?布局建議?：
  • VM引腳需就近放置0.1μF陶瓷電容+47μF電解電容。
  • PowerPAD焊盤需連接多層地平面，通過多過孔散熱。
• ?功率計算?：
  • 功耗公式：PD=IRMS2×(RDS(on)High+RDS(on)Low)PD ? =IRMS2?**×(RDS**(on**)High?+RDS(on**)Low?**)**。
  • 示例：0.8A RMS電流下功耗約0.46W（Ta=58°C時Tj=80°C）。

?6. 封裝與訂購?

• ?封裝選項?：8引腳HSOP（4.9×6mm，帶PowerPAD?）。
• ?環保認證?：RoHS兼容，可選無鉛焊料（NIPDAU）。

?總結?：DRV8871是一款高集成度、低功耗的電機驅動器，適用于需寬電壓、高電流及精密控制的場景，其免檢流電阻設計顯著簡化系統布局。
