前 言

本文主要介紹基于創龍科技TL3588-EVM評估板的視頻開發案例，適用開發環境如下。

Windows開發環境：Windows 7 64bit、Windows 10 64bit

虛擬機：VMware16.2.5

開發環境：Ubuntu20.04.6 64bit

U-Boot：U-Boot-2017.09

Kernel：Linux-5.10.160

Debian：Debian11

LinuxSDK：LinuxSDK-[版本號]（基于rk3588_linux_release_v1.2.1_20230720）

我司提供的視頻開發案例位于產品資料“4-軟件資料Demoplatform-demos”目錄下，本文檔對應案例的測試模塊型號、測試結果說明如下表所示。

表 1

評估板文件系統默認已支持GStreamer庫，可執行如下命令查看GStreamer庫使用說明。

Target# gst-inspect-1.0 -h

圖 1

GStreamer是用來構建流媒體應用的開源多媒體框架，其目標是要簡化音視頻應用程序的開發，目前可被用于處理MP3、Ogg、MPEG1、MPEG2、AVI、Quicktime等多種格式的多媒體數據。

v4l2_capture案例

案例說明

本案例主要基于V4L2與DRM子系統實現MIPI攝像頭的視頻采集，并通過HDMI進行顯示，驗證CAMERA1~CAMERA6接口功能。

備注：當前程序僅支持NV12格式數據采集。

程序流程圖如下圖所示。

圖 2

V4L2(Video For Linux Two)為Video ForLinux API的第二個版本，用于模擬無線電、視頻捕獲、輸出驅動程序的內核接口。

DRM(Direct Rendering Manager)用于管理顯示輸出和分配buffer。關于DRM子系統的詳細介紹可參考產品資料“6-開發參考資料其他參考文檔”目錄下的《brezillon-drm-kms》。

圖 3?DRM整體框架

案例測試

我司提供已配置的內核鏡像文件boot-xxx-xxx.img，位于產品資料“4-軟件資料Demoplatform-demosv4l2_capturedtsbin”目錄下，其對應關系如下表所示。

表 2

本次以替換boot-ov13850-cam2.img內核鏡像為例，請將其拷貝至評估板文件系統，執行如下命令替換評估板內核鏡像。如需測試其他模塊以及對應的接口，請根據實際情況替換內核鏡像。

備注：如需固化至eMMC，請將設備節點修改為"/dev/mmcblk0p3"。

Target# dd if=boot-ov13850-cam2.img of=/dev/mmcblk1p3

Target# sync

Target# reboot

圖 4

本次以測試創龍科技TL13850模塊為例，請將產品資料"4-軟件資料Demoplatform-demosiqfiles"目錄下的IQ參數文件ov13850_RK-CMK-8M-2-v1_CK8401.json拷貝至評估板文件系統"/etc/iqfiles/"目錄下，然后執行如下命令，進行轉換字符。

Target# dos2unix /etc/iqfiles/ov13850_RK-CMK-8M-2-v1_CK8401.json

Target# sync

Target# reboot

圖 5

備注：如需測試其他模塊，請將對應IQ參數文件拷貝至評估板文件系統"/etc/iqfiles/"目錄下，進行轉換字符，對應IQ參數文件如下表所示。

表 3

TL13850模塊測試

請使用FFC軟排線將MIPI攝像頭模塊（創龍科技TL13850）連接至評估板CAMERA2接口，將評估板HDMI OUT接口連接至HDMI顯示屏。

注意：請使用FFC軟排線（30pin，間距0.5mm，同向），按照如下方法進行硬件連接，并仔細核對評估板接口、FFC軟排線、攝像頭三者線序，否則可能燒毀攝像頭。

圖 6

執行如下命令采集視頻，并輸出至顯示設備。

Target# ./v4l2_capture -M rockchip -i /dev/video-camera0 -S 1920x1080 -f NV12 -F NV12 -b 4 -o 208:71:1920x1080

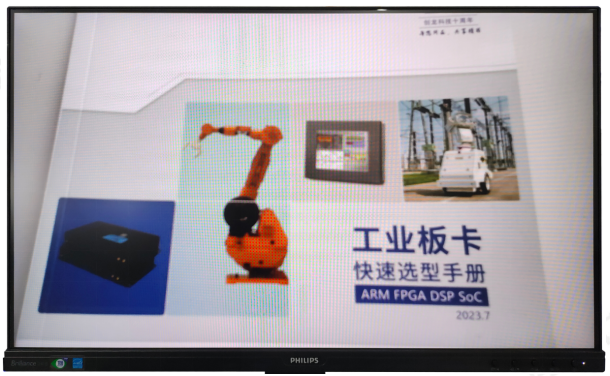

圖 7

圖 8

Camera Module v2模塊測試

請使用FFC軟排線將MIPI攝像頭模塊（樹莓派Camera Module v2）連接至評估板CAMERA3接口，將評估板HDMI OUT接口連接至HDMI顯示屏。

注意：請使用FFC軟排線（15pin，間距1.0mm，反向），按照如下方法進行硬件連接，并仔細核對評估板接口、FFC軟排線、攝像頭三者線序，否則可能燒毀攝像頭。

圖 9

執行如下命令采集視頻，并輸出至顯示設備。

Target# ./v4l2_capture -M rockchip -i /dev/video-camera0 -S 1920x1080 -f NV12 -F NV12 -b 4 -o 208:71:1920x1080

圖 10

圖 11

案例編譯

設備樹編譯

將案例"dtssrc"目錄下tl3588-evm-imx219.dts、tl3588-evm-ov13850.dts設備樹拷貝至LinuxSDK源碼"kernel/arch/arm64/boot/dts/rockchip/"目錄下。

圖?12

請按照《Debian系統使用手冊》文檔Debian系統鏡像編譯、生成章節，替換設備樹并重新編譯內核，將生成的內核鏡像文件拷貝至評估板文件系統進行固化，評估板重啟后將會加載新的內核鏡像文件。

程序編譯

將案例源碼拷貝至Ubuntu工作目錄，進入src源碼目錄，執行如下命令修改Makefile文件中的SDK_ROOT_PATH路徑，請根據實際情況修改為L(zhǎng)inuxSDK源碼路徑。

Host# vi Makefile

圖 13

圖 14

執行如下命令進行案例編譯，編譯完成將會在相同目錄下生成可執行程序。

Host# make

圖 15

案例解析

設備樹說明

我司提供的設備樹文件tl3588-evm-xxx.dts，位于產品資料“4-軟件資料Demoplatform-demosv4l2_capturedtssrc”目錄下。其對應關系如下表所示。

表 4

如需使用相應接口測試攝像頭模塊，可參考如下方法修改對應設備樹文件。本次以CAMERA3接口為例，測試樹莓派Camera Module v2模塊。

將代碼"#define CAMERA3_ENABLE_IMX219 0"修改為："#define CAMERA3_ENABLE_IMX219 1"即可。

圖 16?tl3588-evm-imx219.dts

關鍵代碼說明

（1）顯示初始化。

圖 17

（2）采集初始化。

圖 18

（3）DRM buffer申請與綁定。

圖 19

（4）圖像采集與顯示。

圖 20
