LED工程燈的電源防雷保護簡述

引言:

隨著全球化的節能減排趨勢，LED技術的不斷革新；從傳統的白熾燈到燈絲上涂了一些電子粉的節能燈，到現在的LED節能燈；世界各大半導體廠商均在不斷改進LED器件的能耗、使用壽命、散熱問題等等技術；實質上，整個LED照明系統的損壞主要為驅動器的損壞，而現實中眾多廠家對驅動電源的穩定性似乎考慮的不夠充分！

LED節能產品已經廣泛用于工業廠房照明，城市景觀、城市照明、窗外廣告照明、隧道照明等等！我司結合眾多的項目經驗，對于目前LED驅動電源的保護做一些簡要的介紹：

主要涉及標準: IEC61000-4-5 / GB/T17626.5

綜合波 8/20US 1.25/50US 低電電網源阻抗,使用等效輸入2Ω試驗等級:

第一部分：室外照明（不分恒流或恒壓介紹）

特點：室外照明系統的工作環境非常惡劣，容易受到雷電浪涌干擾；驅動電源的損壞，維護成本較高昂。

電氣特性：要求寬輸入電壓范圍、恒流精度要求高、電流波動小

方案1

優點：它使用了共、差模全方位保護，并且在共差模線上均和放電管串接；正常情況沒有漏電流，同時也會延長壓敏電阻的使用壽命；一般情況，當壓敏電阻發現失效時為開路或爆裂，也不免有特殊情況，壓敏電阻短路失效時，放電管將會開路保護電路，否則會引起電路總線跳閘。

它在線上串接了抑制浪涌電流的熱敏電阻，這種有利于當電源開關（ON/OFF）切換時，吸收浪涌電流，減少因開關過程的電火花產生，使得恒流精度更高、更穩定。也有利于后級整流穩壓電路的器件壽命延長。

缺點：成本相對較高，占一定的空間

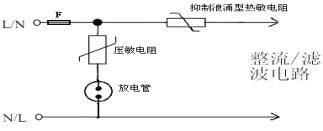

方案3

優點：性價比一般、它使用了差模保護，在差模線上和放電管串接；正常情況LN線之間沒有漏電流，同時也會延長壓敏電阻的使用壽命，它適合很多沒有接PE保護地線的項目實施。

它在線上串接了抑制浪涌電流的熱敏電阻，這種有利于當電源開關（ON/OFF）切換時，吸收浪涌電流，減少因開關過程的電火花產生，使得恒流精度更高、更穩定。也有利于后級整流穩壓電路的器件壽命延長。缺點：浪涌電壓僅靠器件吸收，沒有合適泄放能量的地。

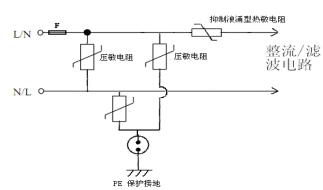

方案2

優點：它使用了共、差模全方位保護，在共模線上和放電管串接入PE保護地；正常情況線與PE線之間沒有漏電流，同時也會延長壓敏電阻的使用壽命。

它在線上串接了抑制浪涌電流的熱敏電阻，這種有利于當電源開關（ON/OFF）切換時，吸收浪涌電流，減少因開關過程的電火花產生，使得恒流精度更高、更穩定。也有利于后級整流穩壓電路的器件壽命延長。

缺點：差模線上壓敏電阻發生短路失效，增加跳閘的機率

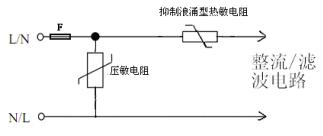

方案4

優點：性價比高、它使用了差模保護，在差模線上僅用壓敏電阻；PCBLayout 不占空間,適合小功率緊湊型電路。

它在線上串接了抑制浪涌電流的熱敏電阻，這種有利于當電源開關（ON/OFF）切換時，吸收浪涌電流，減少因開關過程的電火花產生，使得恒流精度更高、更穩定。也有利于后級整流穩壓電路的器件壽命延長。

缺點：對于壓敏電阻要求比較高，對機殼的阻燃性要求相對較高。

器件選擇（110V電源 電壓波動20%）：

器件選擇（220V電源 電壓波動20%）

第二部分：室內照明（不分恒流或恒壓介紹）

特點：室內照明系統的工作環境相對較發，不容易受到雷電浪涌干擾；但容易受室內的電氣設備的影響，需要充份考慮成本。

電氣特性：要求輸入電壓范圍適用、恒流精度要求一般

器件選擇（110V電源 電壓波動20%）：

器件選擇（220V電源 電壓波動20%）

方案說明:

1.以上器件選型,針對一般的電路設計,針對特定條件下的產品，做相應調整.

2.電流抑制熱敏電阻的選擇，還需要根據電源輸入端的電容量選擇，效果才能達到最佳,可參考我司《功率熱敏電阻選型說明》。

第三部份： 國際部份安全及電磁兼容標準

審核編輯 黃宇
