概述:

PC0403 是一個非常小且高效的同步 3A降壓直流/直流電源模塊，內部集成了開關管、電感以及無源器件。在 3.4V至42V 的寬輸入電壓條件下，仍能達到很好的輸入電壓調整率和負載調整率。該電源模塊使用 400kHz的默認固定開關頻率(可配置為最高 2.2MHz的開關頻率)，進行內部補償?shù)姆逯?a href="http://www.brongaenegriffin.com/tags/電流/" target="_blank">電流模式控制，實現了快速的瞬態響應。高度集成的模組，降低了客戶的設計和制造風險，并縮短了客戶產品研發的周期。準確的使能門限可采用 EN引腳設定。其他功能包括外部時鐘同步、電源良好、輸出過壓保護、短路保護、熱關機等。該電源模塊采用 9mm× 7mm× 4mm 19引腳 QFN封裝，可輕松焊接到印刷電路板上，并可實現緊湊的低厚度負載點設計，是給各種應用供電的絕佳器件。

產品特性:

#寬輸入電壓： 3.4V至 42V

#輸出電壓：低至 1V,高至 20V

#連續輸出電流： 3A

#效率高達 95%

#電感集成

#可調開關頻率： 400kHz至 2.2MHz

#支持與外部時鐘同步

#電源良好功能

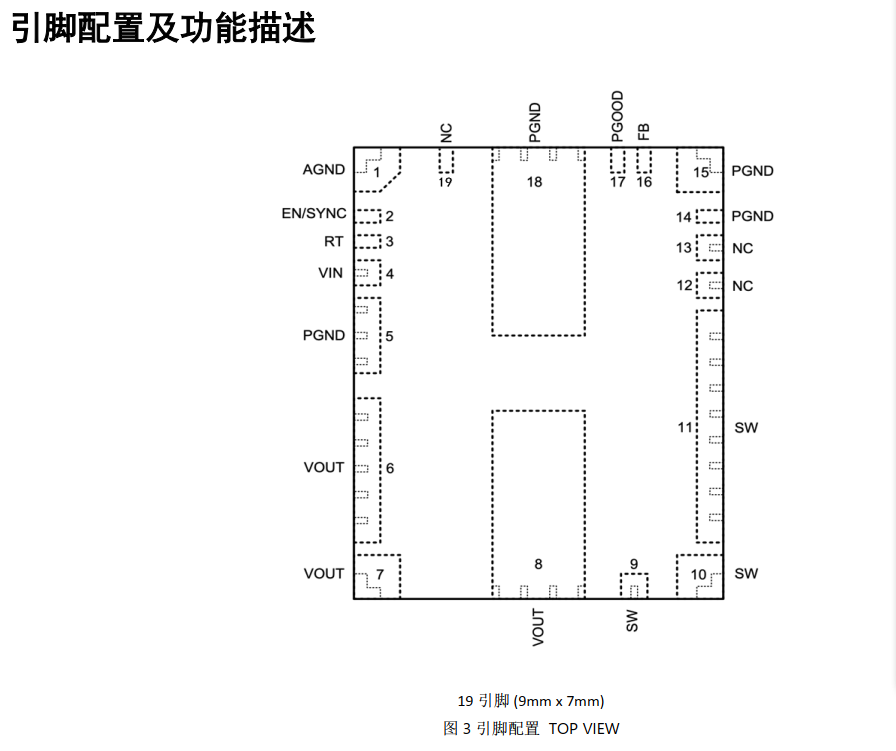

#19 引腳 9mm x 7mm x 4mm QFN封裝

應用:

#工業領域

#醫療領域

#智能電網與能源

#工廠和樓宇自動化
