表面形貌的平均高度與最大幅度直接影響零部件的使用功能。工業中常通過二維輪廓測量獲取相關參數，但輪廓最大高度存在較大波動性。Flexfilm探針式臺階儀可以實現表面微觀特征的精準表征與關鍵參數的定量測量，精確測定樣品的表面臺階高度與膜厚，為材料質量把控和生產效率提升提供數據支撐。

本研究提出基于三維面掃描測量結果，通過將表面最大高度修正至材料比率0.13 % - 99.87 %對應的范圍，建立更穩定的表征參數。經探針式臺階儀和白光干涉儀對100組表面形貌的測試驗證，該方法適用于確定性紋理及鄰域點相關性較低的隨機單/雙過程表面。研究證實，修正后的參數S±3σ比傳統最大高度St更穩定，比值參數Pq/Pa和Pp/Pt也比偏度Psk和峰度Pku具有更好的魯棒性。

1

表面紋理的重要性及參數問題

flexfilm

表面紋理顯著影響摩擦、磨損、密封等關鍵功能特性。相較于二維輪廓分析，三維形貌測量能提供更全面的表面信息。當前，非接觸式光學測量因效率高而廣泛應用，但其易受測量尖峰和無效點影響；接觸式觸針測量則存在針尖劃痕風險。

工業現場仍廣泛采用輪廓參數Ra和Rz進行質量控制，而三維參數體系（如Sa、Sq、St）可視為二維參數（Pa、Pq、Pt）的空間拓展。值得注意的是，三維最大高度St通常顯著大于二維Pt值，這主要源于數據量的幾何級增長。最大高度參數的不穩定性可能導致合格件誤判，因此開發穩健的表征方法具有重要工程價值。

2

最大高度參數修正的理論基礎

flexfilm

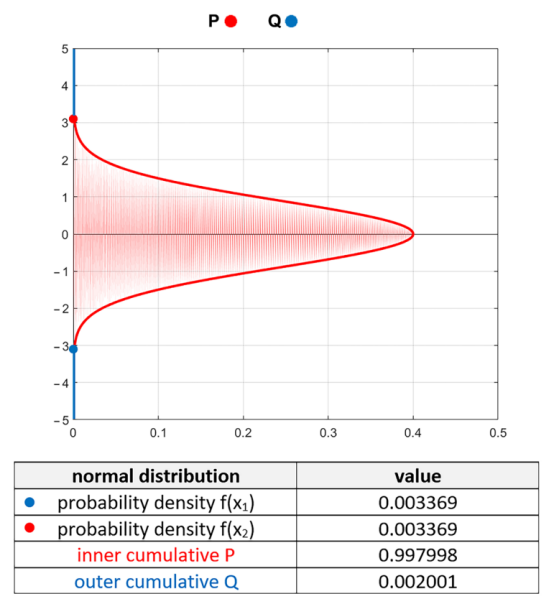

隨機變量的概率密度函數

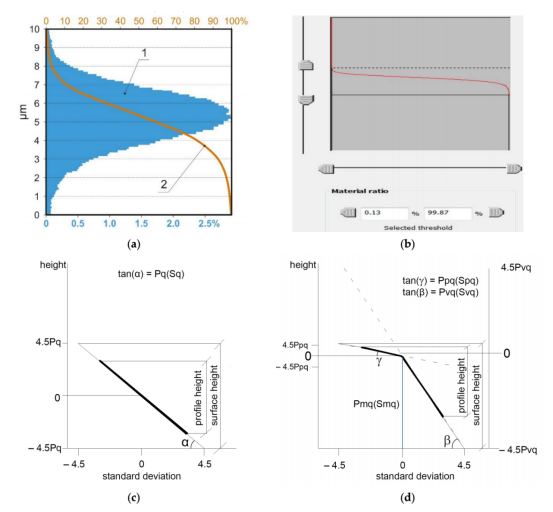

(a) 高度分布1與材料比率曲線2；(b) 利用材料比率曲線獲取 S±3σ 參數的示意圖；(c) 高斯分布單過程表面的材料比率曲線概率圖；(d) 雙過程雙高斯表面的概率圖

理論基礎：對于服從高斯分布的隨機表面，其輪廓點分布概率可用正態分布函數描述。當輪廓包含約1000個測量點時，理論最大高度應處于±3.09σ區間（對應0.2%累積概率）。通過Abbott-Firestone材料比率曲線進行閾值處理，截取0.13%-99.87%區間的表面高度，即可獲得與6σ對應的S±3σ參數。該方法可推廣至雙高斯/多高斯表面，例如平臺珩磨表面可通過概率圖上的雙直線段分別表征平臺區與谷地區。

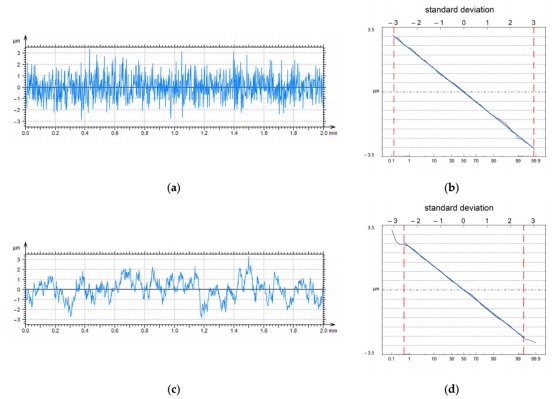

(a) 相關長度CL為4μm的模擬輪廓；(b) 其概率圖；(c) 相關長度CL為60μm的模擬輪廓；(d) 其概率圖；兩個輪廓的Pq參數均為1μm，采樣間隔均為2μm

相關性修正：當相鄰輪廓點存在顯著空間相關性時（即相關長度CL較大），需調整修正范圍。仿真研究表明：當CL>50μm時，應改用S±2.75σ參數（對應0.3%-99.7%材料比率）；CL>75μm時需進一步收窄范圍。

3

多工藝表面的實驗驗證方案

flexfilm

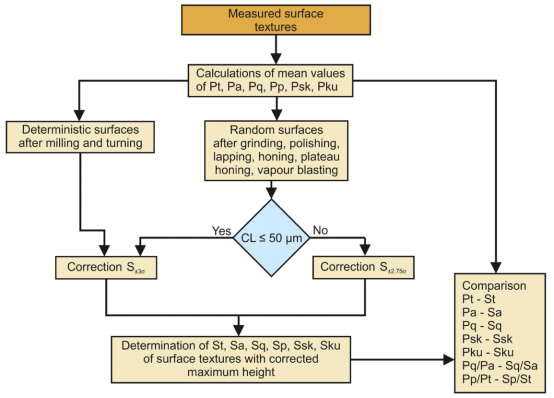

測量的表面紋理分析流程圖

樣本集：涵蓋拋光、研磨、磨削、噴砂、車削、銑削、珩磨等工藝的100組表面

測量設備：白光干涉儀（3.29×3.29mm，1024點）和探針式臺階儀（針尖半徑2μm）

數據處理：統一進行基準面校正、無效點填充、采樣間隔優化（x方向約1000點）

參數計算：分別獲取輪廓參數均值與三維修正參數，重點分析Pt、Pq、Pa、Pp/Pt等核心參數

4

高度參數估計的準確性分析

flexfilm

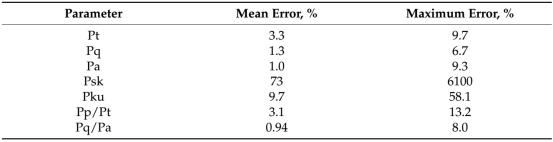

基于面掃描表面紋理分析估計所選輪廓參數平均值的相對誤差

三維修正參數與輪廓均值對比顯示：

高度參數（Pt/Pq/Pa）估計誤差≤3.3%;

形狀參數Pp/Pt和Pq/Pa誤差≤3.1%，顯著低于Psk（73%）和Pku（9.7%）;

測量方法（光學/觸針）對誤差無顯著影響。

5

典型工藝表面的修正效果驗證

flexfilm

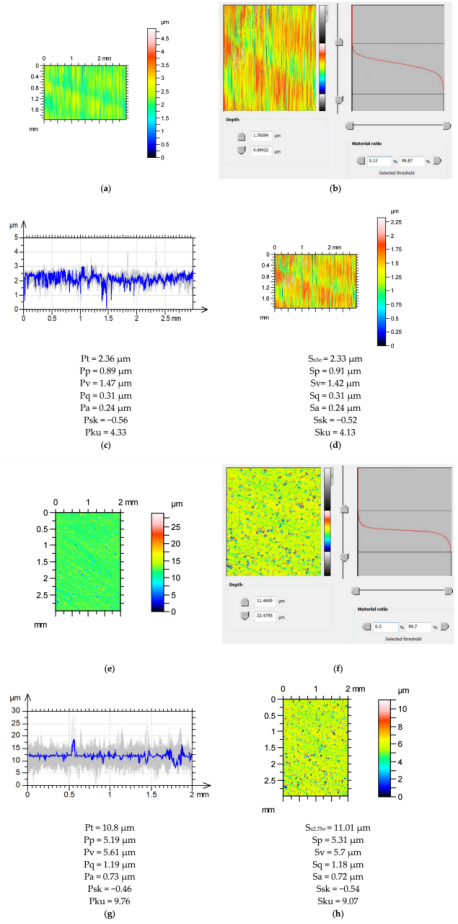

(a, e) 測量的表面紋理等高線圖；(b, f) 表面的閾值化處理；(c, g) 輪廓系列及高度參數的平均值；(d, h) 帶有修正后最大高度及高度參數的表面紋理等高線圖

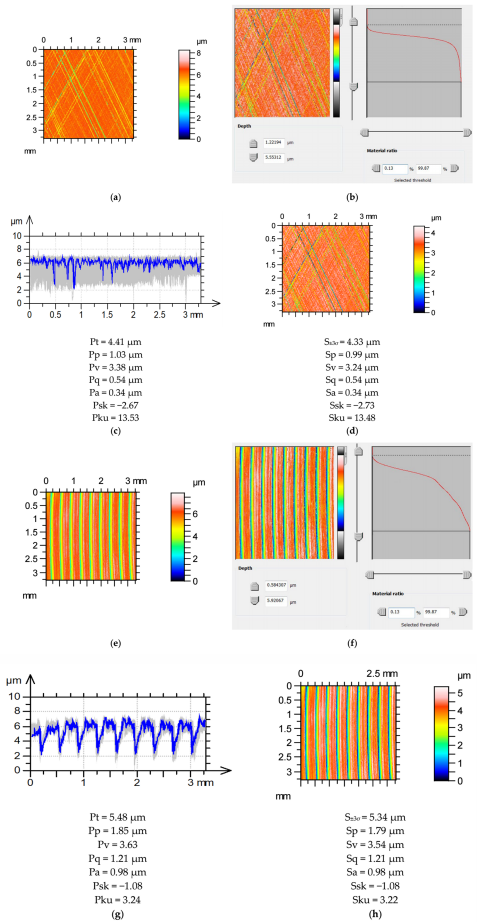

(a, e) 測量的表面紋理等高線圖；(b, f) 表面閾值化處理；(c, g) 輪廓系列及高度參數的平均值；(d, h) 帶有修正后最大高度及高度參數的表面紋理等高線圖

磨削表面（非高斯分布）：Pt估計誤差≤5.3%

拋光/研磨表面（近高斯分布）：誤差可控制在3.1%以內

平臺珩磨表面（雙高斯）：修正效果優異（誤差≤3.9%）

噴砂表面（高CL）：采用S±2.75σ修正后誤差≤9.7%

車銑周期性表面：通過S±3σ修正有效抑制噪聲干擾

本研究成功建立了一種基于材料比率曲線的表面最大高度修正方法，通過將三維表面紋理數據截取至0.13%-99.87%材料比率區間獲得的S±3σ參數，能夠穩定表征平行輪廓最大高度的平均值，平均估計誤差控制在3%以內。針對高相關性表面，研究進一步提出了S±2.75σ的修正策略，有效擴展了方法適用范圍。實驗證實，比值參數Pq/Pa和Pp/Pt在表征輪廓分布形狀方面比傳統偏度和峰度參數更具魯棒性。展望未來，將重點研究數字濾波處理對方法精度的影響機制，并將該方法拓展應用于復合材料等新型工程表面的紋理表征，為跨領域的表面質量控制提供更可靠的技術支持。

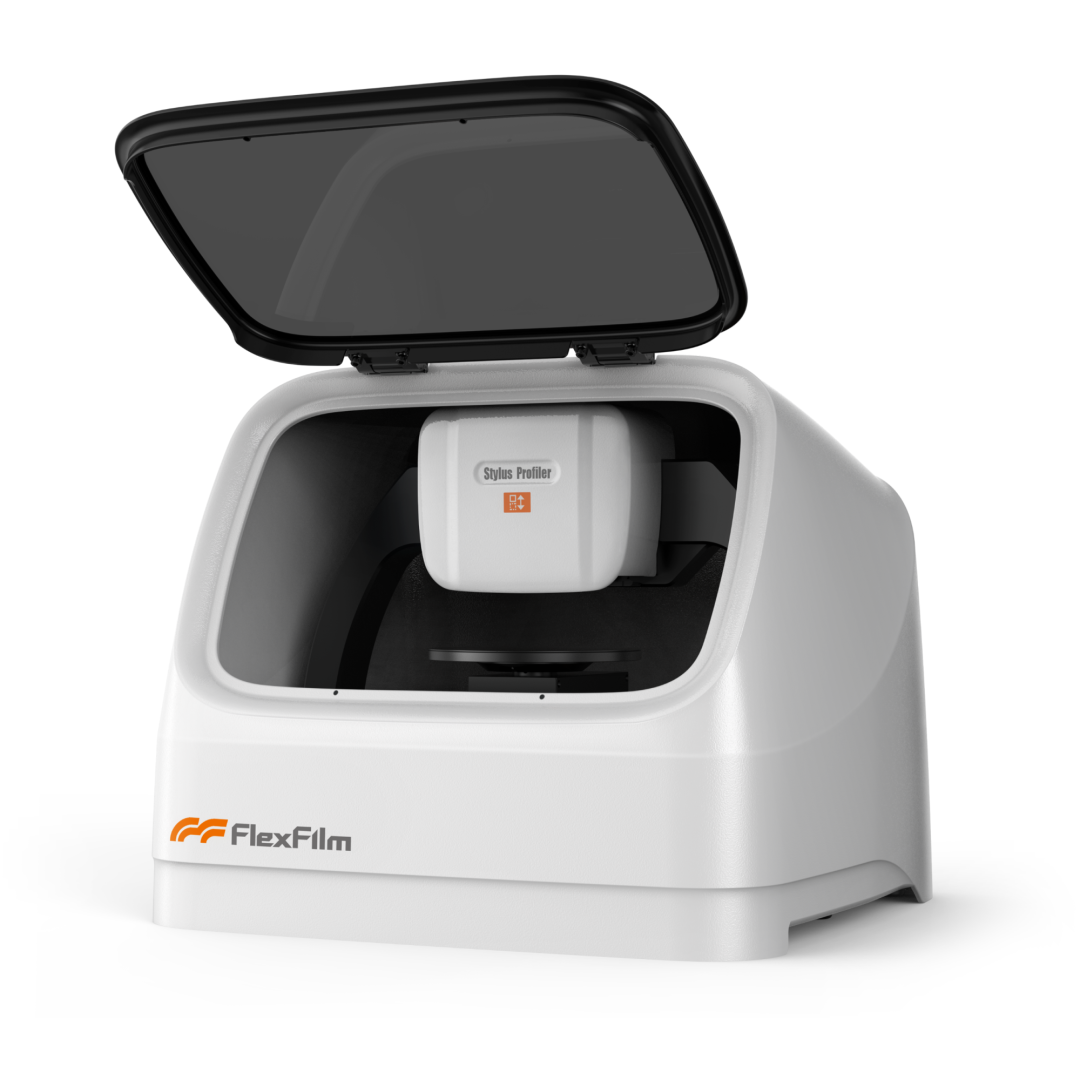

Flexfilm探針式臺階儀

flexfilm

在半導體、光伏、LED、MEMS器件、材料等領域，表面臺階高度、膜厚的準確測量具有十分重要的價值，尤其是臺階高度是一個重要的參數，對各種薄膜臺階參數的精確、快速測定和控制，是保證材料質量、提高生產效率的重要手段。

• 配備500W像素高分辨率彩色攝像機
• 亞埃級分辨率，臺階高度重復性1nm
• 360°旋轉θ平臺結合Z軸升降平臺
• 超微力恒力傳感器保證無接觸損傷精準測量

費曼儀器作為國內領先的薄膜厚度測量技術解決方案提供商，Flexfilm探針式臺階儀可以對薄膜表面臺階高度、膜厚進行準確測量，保證材料質量、提高生產效率。

原文參考：《Characterization of the Maximum Height of a Surface Texture》
