在高速圖像采集模組中，EMI（電磁干擾）一直是工程師頭疼的問題。隨著分辨率、幀率的提升，數據傳輸速率動輒達到數Gbps級別，任何微小的信號失真或電磁泄漏，都可能導致圖像噪聲、鏈路不穩定，甚至系統崩潰；因此，在整個信號鏈中，連接模組與主板的線纜成了影響EMI性能的重要一環。而在眾多線材結構中，極細同軸線（Micro Coaxial Cable）因其出色的屏蔽性和信號完整性，成為高速圖像采集系統的主流選擇之一。

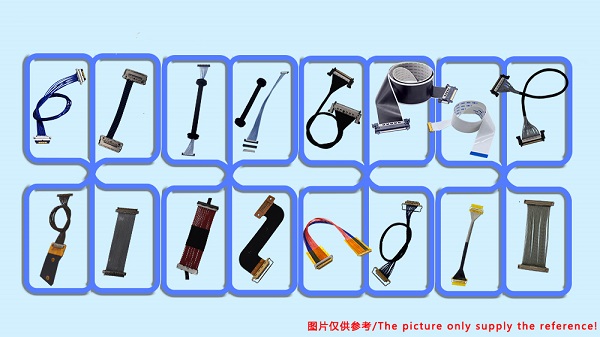

一、為什么高速圖像模組推薦使用極細同軸線？
極細同軸線是一種專為高速差分信號傳輸設計的結構化線纜，它內部由中心導體、絕緣介質、屏蔽層和外護層構成。與傳統的FPC或排線相比，極細同軸線在EMI控制上具有明顯優勢：
1.1、天然屏蔽結構：每根信號線都有獨立的屏蔽層，可以有效抑制外界電磁干擾，也能防止自身信號對外輻射。
1.2、阻抗穩定、信號完整性高：特性阻抗可嚴格控制在45Ω或50Ω左右，保證高速差分信號傳輸時的反射最小化。
1.3、高密度與柔性兼顧：極細同軸線直徑通常在0.3～0.5mm之間，既能實現高密度排布，又具備良好的柔性，適合攝像頭模組、小型主板、折疊機構等緊湊空間應用。
1.4、支持更高帶寬：高質量的極細同軸線可支持10Gbps甚至更高的數據速率，為4K/8K圖像傳輸提供充足帶寬。

二、從EMI角度看，極細同軸線選型的關鍵要點
2.1、 屏蔽層結構：屏蔽性能直接決定EMI水平。建議選用編織+箔包的雙層屏蔽結構，覆蓋率不低于85%。同時，屏蔽層需在模組端與主板端都具備良好的接地，以避免地環流引發干擾。
2.2、導體與介質材料：導體過細會增大損耗，過粗則降低柔性，應在性能與結構間平衡。介質層推薦使用FEP或PTFE等低損耗材料，以降低高頻信號衰減。
2.3、阻抗匹配與長度控制：阻抗匹配不良會造成反射與輻射，是EMI的常見源頭。線纜應與系統接口保持特性阻抗一致，多通道信號間應保證長度匹配（skew控制）以防時序錯位。線纜過長也會增加插入損耗，因此應盡量縮短傳輸路徑。
2.4、連接器與端接設計：連接器是EMI的“薄弱點”。應選擇高屏蔽結構的微型連接器（如高速I-PEX系列），并確保屏蔽殼與地連續。焊接或壓接處應盡量短、屏蔽層不中斷，以防信號泄漏。
2.5、 布線與接地布局：線束應遠離電源、時鐘源和高頻噪聲區域；必要時可增加金屬屏蔽罩或地平面隔離層。對高密度模組，可在入口處加共模扼流器或吸波材料，進一步降低輻射。

三、典型應用：高速圖像采集模組的EMI挑戰
以工業視覺系統或智能相機為例，模組通常通過MIPI CSI或LVDS接口與主板連接，若使用普通柔性排線（FPC），在高頻傳輸時容易產生串?dāng)_和外部輻射；而采用極細同軸線束后，每路信號獨立屏蔽，能夠顯著降低EMI，同時保持信號波形穩定，提升系統EMC通過率。在4K/8K圖像采集、無人機相機、智能駕駛感知模組中，極細同軸線幾乎已成為高速圖像鏈路的標準配置。

四、設計優化建議總結
在實際工程中，要讓極細同軸線束充分發揮其EMI優勢，應在多個層面同步優化。首先，從材料與結構出發，優先選擇高覆蓋率的屏蔽方案和低損耗介質，以降低外界干擾耦合。其次，接口與端接設計需保持屏蔽連續性，盡可能減少反射與泄漏路徑。再次，布線布局要遠離高噪聲區域，同時通過金屬屏蔽罩或地平面隔離實現物理防護。最后，還要綜合考慮線長、匹配精度與信號帶寬之間的平衡，使整個系統在高速傳輸下仍具備良好的電磁兼容性能。

極細同軸線在高速圖像采集模組中不僅提升了信號質量，也在EMI優化中扮演關鍵角色；在設計時，應綜合考慮屏蔽結構、材料選擇、阻抗控制、端接工藝與布線規劃。只有在這些環節協同優化，才能讓系統在高速運行中保持清晰圖像與穩定通信。
