隨著顯示技術邁入 8K、120Hz、HDR 等高規格時代，HDMI 2.1 接口已成為高速視頻傳輸?shù)暮诵臉?biāo)準。然而，48Gbps 的超高帶寬不僅考驗芯片和接口性能，更直接挑戰線束的傳輸能力與信號完整性。工程師們在實際設計中常面臨一個關鍵選擇：究竟該采用傳統的屏蔽雙絞線，還是更高規格的極細同軸線束（Micro Coaxial Cable）？ 這不僅關乎傳輸穩定性，更影響整機的柔性布線、EMI 抑制及成本控制。

一、HDMI 2.1 的高速挑戰

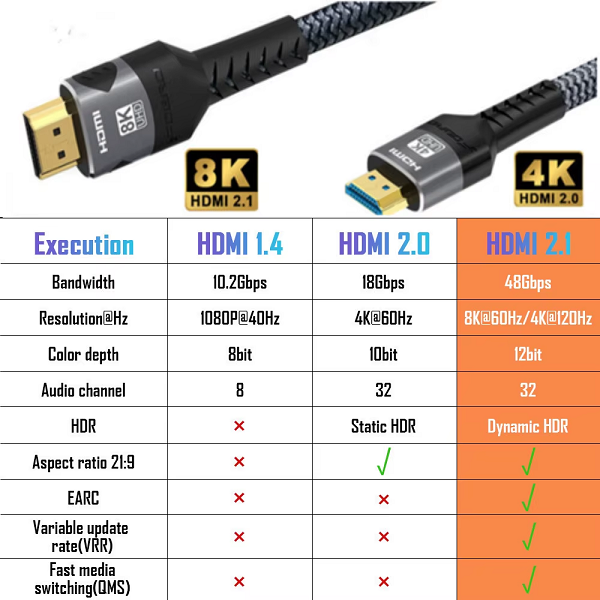

HDMI 2.1 作為目前主流消費電子與工業顯示接口之一，支持高達 48Gbps 的總帶寬，可實現 8K@60Hz 或 4K@120Hz 的無壓縮視頻傳輸。在如此高的數據速率下，信號完整性、阻抗匹配、串?dāng)_與EMI抑制都成為工程設計的關鍵因素。尤其在長距離或柔性空間受限的連接中，如何在性能與結構間找到平衡，是線束工程師面臨的重要課題。

二、普通雙絞線的局限
在HDMI 1.4或2.0時代，許多廠商傾向使用屏蔽雙絞線（STP/UTP）來實現信號傳輸。雙絞線結構輕便、成本低且加工方便，但在48Gbps速率下，其缺點逐漸暴露：
2.1、差分阻抗控制難度大：高速HDMI線要求嚴格的100Ω差分阻抗匹配，雙絞線在彎曲或組裝中易出現不一致。
2.2、高頻損耗明顯：在超過10GHz頻率段，雙絞線的傳輸損耗急劇上升，影響信號眼圖質量。
2.3、EMI與串?dāng)_抑制不足：在多通道并行傳輸?shù)膱鼍跋?，信號間的串?dāng)_干擾明顯。
這使得傳統雙絞線結構在48Gbps HDMI 2.1場景下很難穩定滿足性能要求，尤其是對長線（>2m）或柔性結構的傳輸。

三、極細同軸線束的優勢解析

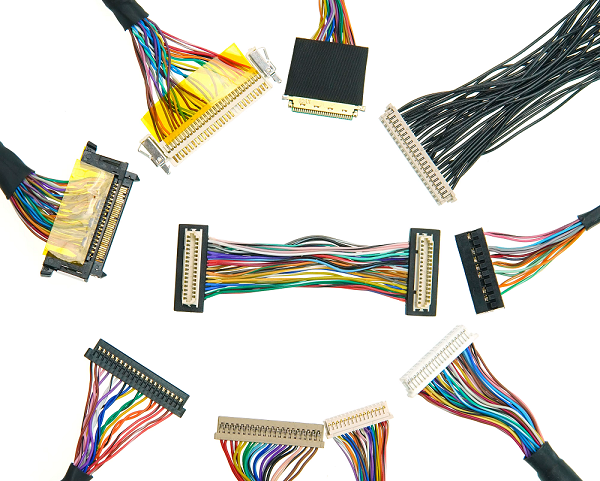

極細同軸線（Micro Coaxial Cable） 結構由中心導體、絕緣層、屏蔽層與外護套組成，每根線纜形成獨立的傳輸通道，具備出色的電磁隔離特性。相比普通雙絞線，它在高速信號傳輸中具有以下優勢：
3.1、更好的信號完整性：同軸結構天然具備精準的特性阻抗（常見為50Ω或75Ω），大大降低了反射與抖動。
3.2、出色的EMI性能：獨立屏蔽可有效減少通道間串?dāng)_，提升多通道高速傳輸?shù)姆€(wěn)定性。
3.3、低衰減特性：極細同軸線常采用銀鍍銅導體與低介電常數絕緣材料（如FEP、ePTFE），在高頻傳輸中損耗更小。
3.4、柔性與輕量化設計：直徑僅0.3mm~0.5mm的單芯線可靈活布線，特別適合緊湊型8K顯示、工業相機、FPGA視頻模組等應用。
因此，在HDMI 2.1 規格下，極細同軸線束更能保障48Gbps的傳輸速率與信號完整性。事實上，部分高端品牌的HDMI 2.1線纜、工業視覺采集模組，已經全面采用了Micro Coax結構來替代傳統雙絞線方案。

四、應用實踐與設計思考
在實際工程中，選用極細同軸線束還需考慮以下幾個方面：
4.1、阻抗匹配：HDMI接口為100Ω差分系統，需通過匹配設計（如雙根同軸線組合）實現標準阻抗。
4.2、長度控制：盡管同軸線衰減低，但在48Gbps下仍建議總長度不超過3米，以防帶寬受限。
4.3、端接結構：需配合高精度連接器（如I-PEX CABLINE系列），確保端口與線束的幾何一致性。
通過合理設計，Micro Coax不僅能滿足HDMI 2.1的信號傳輸需求，還能兼顧柔性、小型化與高可靠性，成為新一代高速互連的核心選項。

HDMI 2.1 的高速發展讓傳統雙絞線逐漸暴露性能瓶頸，而極細同軸線束憑借其優異的信號完整性、EMI抑制與柔性設計，正成為高端高清視頻系統、嵌入式視覺模組以及消費電子內部連接的理想選擇。未來，隨著接口速率持續提升，Micro Coax結構將在更多高速互連場景中占據主導地位。
