在當下的高清視頻與高速數據互聯時代，HDMI 接口已成為影像系統中最關鍵的高速通道之一。從 4K 到 8K、從 60Hz 到 120Hz，信號速率的持續攀升不僅推動了顯示技術的發展，也讓“如何在有限空間內實現穩定傳輸”成為工程師們關注的焦點；在這一過程中，極細同軸線束（micro coaxial cable） 以其高帶寬、低損耗、柔性和優異的屏蔽特性，逐漸成為 HDMI 高速信號傳輸中的核心解決方案。本文將從結構設計、信號特性到 HDMI 2.1 的速率支持，全面解析極細同軸線束在高速互連中的應用與優勢。

一、從 HDMI 接口看高速信號的傳輸挑戰

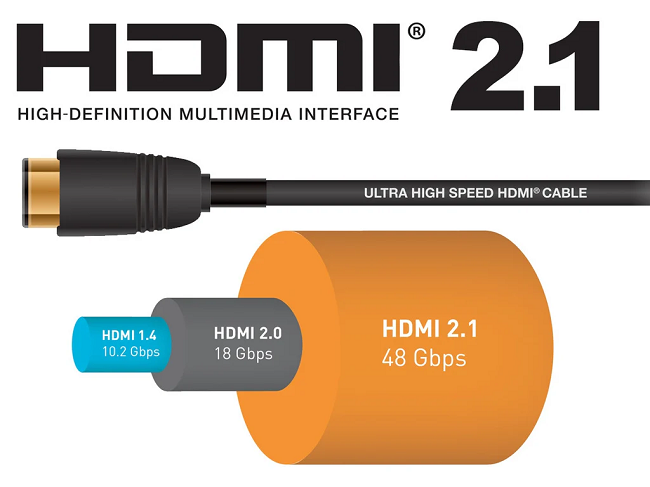

HDMI（High Definition Multimedia Interface）作為高清音視頻信號傳輸?shù)暮诵慕涌?，已廣泛應用于電視、顯示器、相機、VR設備及工業視覺系統中。隨著分辨率從 4K 向 8K 演進、刷新率從 60Hz 提升至 120Hz 甚至更高，HDMI 數據速率從早期的 4.95Gbps（HDMI 1.3）躍升至 48Gbps（HDMI 2.1）；在如此高帶寬下，線束對信號完整性的要求也被推至極限。傳統多芯屏蔽線已難以滿足高速差分信號的低損耗傳輸需求，而 極細同軸線束（micro coaxial cable） 正是在這種背景下成為 HDMI 高速互連方案中的理想選擇。

二、極細同軸線束結構與特性
極細同軸線束由多根直徑僅 0.3mm~0.5mm 的單芯同軸線組成，每根同軸線具備獨立的信號內導體、絕緣層、屏蔽層與外護套。其關鍵特性如下：
2.1、阻抗控制精準：每根同軸線阻抗可嚴格控制在 90Ω±10%，滿足 HDMI TMDS 差分信號的傳輸需求。
2.2、低損耗與低串擾：獨立屏蔽結構有效減少相鄰信號間的耦合干擾，降低反射與串擾問題，尤其適合高頻段（3GHz 以上）的傳輸。
2.3、柔性與輕量化：極細同軸線的彎曲半徑小，適用于筆電、相機模組、微型顯示屏等空間受限的高速互連場景。
2.4、優異的EMI抑制性能：單芯屏蔽層結合整體外層屏蔽（如鋁箔+編織網）可顯著降低外部電磁干擾，確保圖像信號的穩定性與清晰度。

三、極細同軸線能否支持 HDMI 2.1 標準的速度與特性？
HDMI 2.1 標準采用 FRL（Fixed Rate Link）技術，單通道速率可達 12Gbps，總帶寬高達 48Gbps。對于極細同軸線束來說，是否能支撐如此高的數據速率，取決于線材結構、工藝精度與端接匹配三個關鍵因素。
3.1、帶寬與損耗特性：優質的極細同軸線采用鍍銀銅導體與低介電常數的 FEP/PTFE 絕緣材料，其插入損耗在 10GHz~15GHz 頻段依然保持在 -3dB 以內，可滿足 HDMI 2.1 全速傳輸?shù)膸捫枨蟆?br />3.2、信號完整性（SI）表現：在高速差分對設計中，極細同軸線束可維持良好的回波損耗（Return Loss）與眼圖開口度，實測眼圖可清晰通過 12Gbps FRL 模式下的信號完整性測試標準。
3.3、連接器與裝配工藝匹配：若搭配高精度微型連接器（如 I-PEX CABLINE?-CA、JAE FI-R 系列等）并保證等長焊接與屏蔽接地完整性，極細同軸線束完全能夠支撐 HDMI 2.1 的高速鏈路要求。
綜合來看，經過合理設計與工藝控制的極細同軸線束，不僅可以支持 HDMI 2.1 的速率與特性，還可在 8K 60Hz、10K 顯示及 VR 應用中實現穩定傳輸，是當前高帶寬系統的可靠線束選擇。

四、HDMI 應用設計要點
在 HDMI 高速傳輸中，極細同軸線束的設計和裝配工藝直接影響信號品質。關鍵要點包括：
4.1、阻抗匹配與連接器設計：通過定制接口實現 90Ω 至 100Ω 平滑過渡，避免反射。
4.2、長度與材料控制：優化導體材質與介質特性，降低高頻段傳輸衰減。
4.3、雙層屏蔽與接地一致性：采用單芯屏蔽+整體編織屏蔽結構，保持接地連續。
4.4、制造公差控制：焊點對稱、差分對等長，確保信號時序同步。

五、實際應用與趨勢
目前，極細同軸線束已在筆記本 HDMI 內部互連、8K 攝錄設備、工業相機模組、VR/AR 系統中廣泛應用。未來，隨著 HDMI 2.1a、2.2 規范對更高幀率和更寬色域的支持，極細同軸線束將繼續在高頻、柔性與低噪聲方向優化，為下一代高分辨率顯示系統提供可靠互連方案。

極細同軸線束以其高帶寬、低損耗、優異的 EMI 抑制與機械柔性，完全能夠支持 HDMI 2.1 的高速信號傳輸需求。對于工程設計人員而言，選對線材、控制工藝一致性并優化端接結構，是確保高速傳輸鏈路穩定與畫質一致性的關鍵。
我是【蘇州匯成元電子科技】，長期專注于高速信號線束的設計與制造，期待在電子發燒友平臺與更多工程師共同探討極細同軸線束在 HDMI 及其他高速接口中的創新應用與實踐經驗！
