STMicroelectronics STEVAL-66GYMAI VD66GY S-Board MIPI CSI-2套件是一款全面、多功能的硬件套件,用于評估和集成VD66GY圖像傳感器。該套件包含從電子元件到光學元件的所有必要硬件,用于進行全面的產品評估或?qū)a(chǎn)品立即集成到系統的其余部分中。該套件包括一個傳感器板,內置VD66GY圖像傳感器(帶FFC輸出連接器)、一個M12鏡頭支架、一個默認的非粘合鏡頭和一根帶狀電纜。得益于FFC連接器和電纜,能夠即時與嵌入式處理平臺實現即插即用連接。兼容的Linux驅動程序可在st.com上免費下載,實現無縫軟件集成。
數據手冊:*附件:STMicroelectronics STEVAL-66GYMAI VD66GY S-Board MIPI CSI-2套件數據手冊.pdf
VD66GY S-Board采用精心設計的架構,為定制用戶設置提供了最大的靈活性。套件中嵌入的非粘合鏡頭允許用戶根據特定需求進行對焦,或?qū)⑵湟瞥允褂貌煌溺R頭。該套件配備了M12鏡頭支架,可以使用各種M12或更小的現成鏡頭,輕松定制以滿足用戶的應用需求。標準FFC連接器支持連接各種長度或引腳分配的電纜,以適應不同的設置。
特性
- 高度多功能套件:
- 用戶可靈活根據自己的需求對焦提供的非粘合鏡頭
- 可靈活更換默認鏡頭,兼容任何M12或更小的鏡頭。
- 可靈活在嵌入式處理平臺上使用,或在連接ST的EVK Main套件后在計算機上使用
- 即時集成到嵌入式處理平臺:
- 原生MIPI CSI-2輸出和I^2^C通信接口
- 提供FFC連接器和相關電纜,用于直接實現與平臺的即插即用連接
- 可在st.com上免費下載各種Linux驅動程序,實現即時軟件集成
- 可在PC上進行傳感器評估:
- 將VD66GY S-Board套件連接到通用EVK主器件,將其轉換為USB解決方案,用于基于PC的評估
分離視圖

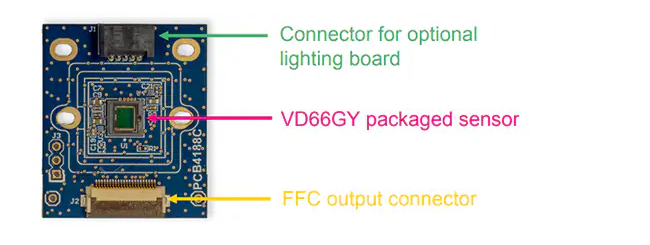

電路板結構

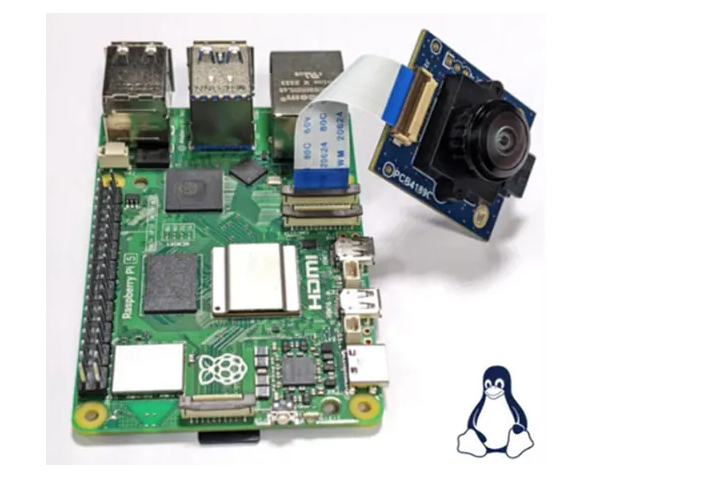

典型設置
STEVAL-66GYMAI MIPI CSI-2圖像傳感器套件技術解析
一、套件核心組成與特性
?1. 硬件架構?
- ?傳感器板?:集成VD66GY圖像傳感器,具有FFC輸出接口
- ?光學組件?:包含M12鏡頭支架和可調焦非固定鏡頭(AB02816MG型號)
- ?連接系統?:22pin FFC排線(Würth 687722050002)和Hirose FH12-24S-0.5SH接口
?2. 關鍵技術參數?
- 圖像傳感器:1.53MP分辨率(1124×1364),2.61μm像素尺寸
- 輸出接口:支持1/2通道MIPI CSI-2,RAW8/RAW10數據格式
- 光學特性:默認F1.6光圈,110°水平視場角,2.8mm焦距
二、典型應用場景實現
?嵌入式平臺集成方案?
- ?硬件連接?:通過FFC電纜直連處理平臺,典型連接結構如圖3所示
- ?驅動支持?:ST官網提供免費Linux驅動(含I2C通信協議棧)
- ?鏡頭調校?:可旋轉非固定鏡頭實現精準對焦(28cm至無限遠)
?PC評估模式?
- 需配合ST的EVK Main套件轉換為USB接口
- 配套Windows GUI軟件可從st.com下載
- 支持實時圖像參數調整和RAW數據分析
三、擴展開發指南
?光學系統定制?
- ?鏡頭替換?:兼容所有M12規格鏡頭(建議最小1/4"光學格式)
- ?光學適配?:需滿足CRA(主光角)≤26°@4.61mm對角線
- ?輔助照明?:預留VD66GY專用照明板接口
?電氣接口擴展?
- 支持15pin等非標線纜(需第三方轉接器)
- 典型功耗:未公開(需參考VD66GY傳感器手冊)
- 信號完整性:建議線纜長度≤10cm(默認配置)
四、設計注意事項
| 關鍵因素 | 技術要求 | 解決方案 |
|-||-|
| 熱管理 | 工作溫度范圍未明確 | 建議增加散熱結構 |
| 機械兼容 | 主板尺寸30×35mm | 注意安裝孔位匹配 |
| 光學校準 | BFL(后焦距)≤13mm | 使用配套調焦工具 |
-
