STEVAL-56G3MAI圖像傳感器套件技術解析與應用指南

科技觀察員 ? 2025-10-20 10:47 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

STMicroelectronics STEVAL-56G3MAI VD56G3 S-Board MIPI CSI-2套件是一款全面、多功能的硬件套件,用于評估和集成VD56G3圖像傳感器。該套件包含從電子元件到光學元件的所有必要硬件,用于進行全面的產品評估或?qū)a(chǎn)品立即集成到系統的其余部分中。該套件包括一個傳感器板,內置VD56G3圖像傳感器(帶FFC輸出連接器)、一個M12鏡頭支架、一個默認的非粘合鏡頭和一根帶狀電纜。得益于FFC連接器和電纜,能夠即時與嵌入式處理平臺實現即插即用連接。兼容的Linux驅動程序可在st.com上免費下載,實現無縫軟件集成。

數據手冊;*附件:STMicroelectronics STEVAL-56G3MAI VD56G3 S-Board MIPI CSI-2套件數據手冊.pdf

VD56G3 S-Board采用精心設計的架構,為定制用戶設置提供了最大的靈活性。套件中嵌入的非粘合鏡頭允許用戶根據特定需求進行對焦,或?qū)⑵湟瞥允褂貌煌溺R頭。該套件配備了M12鏡頭支架,可以使用各種M12或更小的現成鏡頭,輕松定制以滿足用戶的應用需求。標準FFC連接器支持連接各種長度或引腳分配的電纜,以適應不同的設置。

特性

  • 全面的硬件套件,包括:圖像傳感器,帶FFC輸出連接器
    • M12鏡頭支架(螺釘在板上)
    • 默認的非粘合鏡頭,用戶可以根據特定需求進行對焦,或更換為其他兼容鏡頭
    • 帶狀電纜,可直接連接嵌入式處理板
  • 高度多功能套件:
    • 用戶可靈活根據自己的需求對焦提供的非粘合鏡頭
    • 可靈活更換默認鏡頭,兼容任何M12或更小的鏡頭。
    • 可靈活在嵌入式處理平臺上使用,或在連接ST的EVK Main套件后在計算機上使用
  • 即時集成到嵌入式處理平臺:
    • 原生MIPI CSI-2輸出和I^2^C通信接口
    • 提供FFC連接器和相關電纜,用于直接實現與平臺的即插即用連接
    • 可在st.com上免費下載各種Linux驅動程序,實現即時軟件集成
  • 可在PC上進行傳感器評估:
    • 將VD56G3 S-Board套件連接到通用EVK Main,將其轉換為USB解決方案,實現基于PC的評估

分離視圖

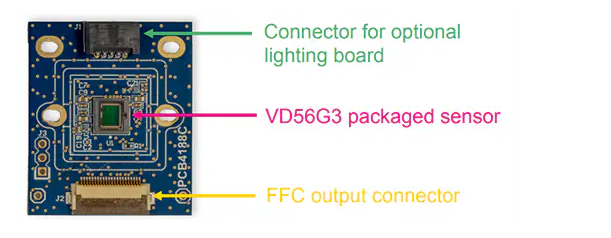

電路板結構

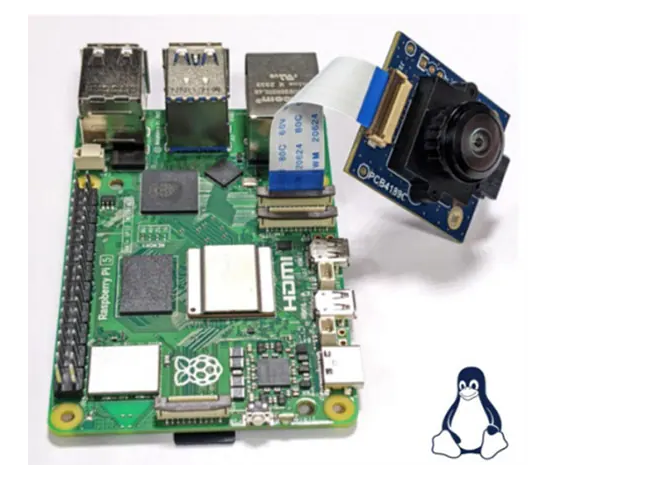

典型設置


STEVAL-56G3MAI圖像傳感器套件技術解析與應用指南

一、套件核心組件與架構設計

?硬件組成模塊?:

  • ?VD56G3圖像傳感器板?:采用1.53MP分辨率(1124×1364)的全局快門傳感器,像素尺寸2.61μm,支持MIPI CSI-2(1/2通道)輸出
  • ?光學系統?:標配M12卡口鏡頭座,含可調焦非固定鏡頭(AB02816MG,F(xiàn)/1.6光圈,110°水平視場角)
  • ?連接系統?:22pin FFC連接器(FH12-24S-0.5SH)與10cm帶狀電纜(687722050002)
  • ?機械結構?:緊湊型設計(30×35×28mm),含可選照明板連接接口

二、關鍵參數與性能邊界

?光電特性參數表?:

參數類別技術指標設計約束條件
分辨率1124(H)×1364(V) @ 5:6寬高比需匹配MIPI CSI-2帶寬限制
光學兼容性M12標準卡口(可適配1/4"光學規格)最大CRA 26°@4.61mm對角線
電氣接口RAW8/RAW10格式,I2C控制22pin FFC連接器特定引腳定義
機械公差背焦距離(BFL)≤13mm需保證鏡頭法蘭距精度

?極限工作條件?:

  • 溫度范圍:未明確說明(需參考VD56G3傳感器獨立規格書)
  • 供電要求:需配套電源管理方案(手冊未給出具體參數)
  • ESD防護:建議遵循JEDEC標準實施保護電路

三、典型應用場景實現方案

場景1:嵌入式視覺系統快速集成

?實施步驟?:

  1. 硬件連接:通過FFC電纜直連處理平臺CSI-2接口
  2. 驅動配置:加載ST提供的Linux V4L2驅動框架
  3. 參數調優:
    • 通過I2C設置曝光時間(0x03~0x04寄存器)
    • 配置MIPI數據通道數(1/2 lanes可選)
  4. 光學校準:旋轉非固定鏡頭實現精準對焦

四、設計驗證與故障排查指南

?常見問題對策表?:

現象可能原因解決方案
MIPI信號不穩定電纜長度超限改用更短FFC或添加信號中繼器
圖像邊緣模糊鏡頭CRA不匹配更換CRA≤26°的兼容鏡頭
I2C通信失敗引腳定義錯誤核對22pin連接器第7/8腳定義
幀率不達標MIPI時鐘配置錯誤檢查CSI-2控制器lane速率設置

?驗證 Checklist?:

0? [ ] 光學組件機械公差檢測(法蘭距±0.1mm)
0? [ ] MIPI信號完整性測試(眼圖驗證)
0? [ ] 暗電流噪聲基準測量(覆蓋全溫度范圍)
0? [ ] 鏡頭MTF性能驗證(中心/邊緣分辨率)
