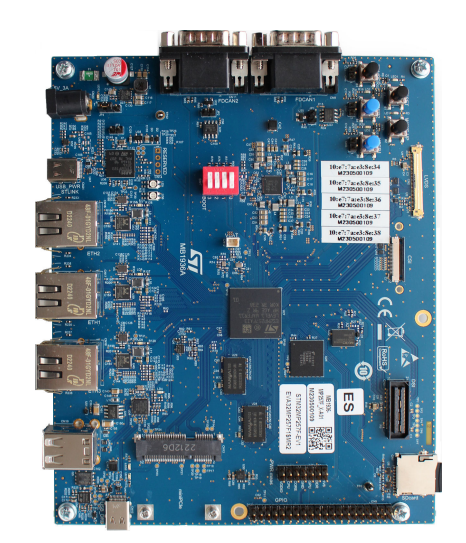

STMicroelectronics STM32MP257F-EV1評估板是用于STM32MP257FAI3的開發平臺，采用Arm? Cortex?-A35和M33內核。它支持用于主處理器（雙核Cortex-A35）的STM32 MPU OpenSTLinux分布軟件和用于協處理器(Cortex-M33)的STM32CubeMP2軟件。STMicroelectronics STM32MP257F-EV1包含一個ST-LINK嵌入式調試工具、LED、按鈕、三個1Gbit/s以太網端口、兩個CAN FD端口以及一個USB Type-C? DRD連接器。此外，該板還設有兼容Raspberry Pi? 擴展板的GPIO擴展連接器和用于進一步功能的mikroBUS? 擴展連接器。

數據手冊；*附件：STMicroelectronics STM32MP257F-EV1 評估板數據手冊.pdf

特性

• 32Gbit eMMC v5.0
• 三個1Gbit/s以太網(RGMII)，帶符合IEEE-802.3ab標準的TSN交換機
• USB主機2端口集線器
• USB Type-C DRP
• 四個用戶LED
• 兩個用戶、一個篡改和一個重置按鈕
• 一個喚醒按鈕
• 四個啟動引腳開關
• 板載ST-LINK-V3EC調試器/編程器，帶USB重新枚舉功能、虛擬COM端口和調試端口
• 主線開源Linux? STM32 MPU OpenSTLinux分布和STM32CubeMP2軟件（帶示例）
• 板連接器
  • 三個以太網RJ45
  • 兩個USB主機Type-A
  • USB Type-C
  • microSD?卡支架
  • 迷你PCIe
  • 雙通道MIPI CSI-2?相機模塊擴展連接器
  • 兩個CAN FD
  • LVDS
  • MIPI10
  • GPIO擴展連接器
  • mikroBUS?擴展連接器
  • 用于電源備份的VBAT
• Linux系統項目、Buildroot和STM32CubeIDE開發環境

示意圖

STM32MP257F-EV1評估板深度解析與技術應用指南

一、處理器架構與性能特性

1.1 雙核異構計算架構

STM32MP257FAI3微處理器采用創新的Arm?雙核架構設計：

• ?Cortex?-A35核心?：雙核1.5GHz，負責高性能應用處理
• ?Cortex?-M33核心?：400MHz，專用于實時控制任務
• ?TFBGA436封裝?：高密度集成方案，優化空間利用率

1.2 存儲子系統配置

評估板提供多層次存儲方案：

• ?主存儲器?：2×16Gbit DDR4 DRAM
• ?非易失存儲?：
  • 512Mbit S-NOR閃存（快速啟動）
  • 32Gbit eMMC v5.0（大容量存儲）
• ?擴展存儲?：支持microSD?卡擴展

二、關鍵外設與接口分析

2.1 高速通信接口

• ?網絡連接?：
  • 三路1Gbit/s以太網（RGMII）
  • 集成TSN交換機，兼容IEEE-802.3ab標準
• ?總線擴展?：
  • 雙CAN FD接口（汽車/工業應用）
  • Mini PCIe擴展槽
  • 雙USB Host Type-A + USB Type-C? DRP

2.2 顯示與圖像采集

• ?顯示輸出?：
  • LVDS接口（工業顯示）
  • MIPI-DSI接口（移動設備屏）
• ?圖像輸入?：
  • 雙通道MIPI CSI-2?攝像頭接口
  • 支持最高4K分辨率采集

三、開發環境搭建實踐

3.1 軟件生態系統

• ?Linux開發?：
  • OpenSTLinux發行版（主處理器）
  • 支持Yocto項目/Buildroot
• ?實時控制?：
  • STM32CubeMP2軟件包（協處理器）
  • STM32CubeIDE集成環境

3.2 典型開發流程

1. ?硬件準備?：
   • 通過STLINK-V3EC調試器連接主機
   • 設置boot引腳選擇啟動模式
2. ?鏡像燒寫?：
   • 使用預編譯鏡像初始化eMMC
   • 或通過microSD卡啟動開發
3. ?外設驗證?：
   • 通過GPIO擴展連接Raspberry Pi? shield
   • 使用mikroBUS?接口快速原型開發

四、設計注意事項

1. ?電源管理?：
   • 使用板載STPMIC25電源芯片
   • 注意VBAT備份電源設計
2. ?熱設計?：
   • 持續監控A35核結溫
   • 高頻運行時建議添加散熱片
3. ?生產考量?：
   • 注意"ES/E"標記器件不可用于量產
   • 正式產品需使用商業級芯片
