該DRV8806提供具有過流保護功能的 4 通道低側驅動器。它有 內置二極管，用于箝位感性負載產生的關斷瞬變，可用于驅動 單極步進電機、直流電機、繼電器、電磁閥或其他負載。

該DRV8806可連續提供高達 2 A 的電流（單通道開啟）或 1 A 的電流 輸出電流（在 25°C 時具有足夠的 PCB 散熱器）。
*附件：drv8806.pdf

提供串行接口來控制輸出驅動器?？梢宰x取故障狀態 通過串行接口?？梢詫⒍鄠€DRV8806設備鏈接在一起以使用單個 串行接口。

提供內部關斷功能，用于過流保護、短路 保護、欠壓鎖定和過熱，故障由故障輸出指示 針。

該DRV8806采用 16 引腳 HTSSOP 封裝（環保：RoHS 和無 Sb/Br）。

特性

• 4通道保護低側驅動器
  • 四個具有過流保護的 NMOS FET
  • 集成電感鉗位二極管
  • 串行接口
  • 開路/短路負載檢測
• 2-A（單通道導通）/1-A（所有通道導通）
  每通道最大驅動電流（25°C 時）
• 8.2V 至 40V 工作電源電壓范圍
• 熱增強型表面貼裝封裝

參數

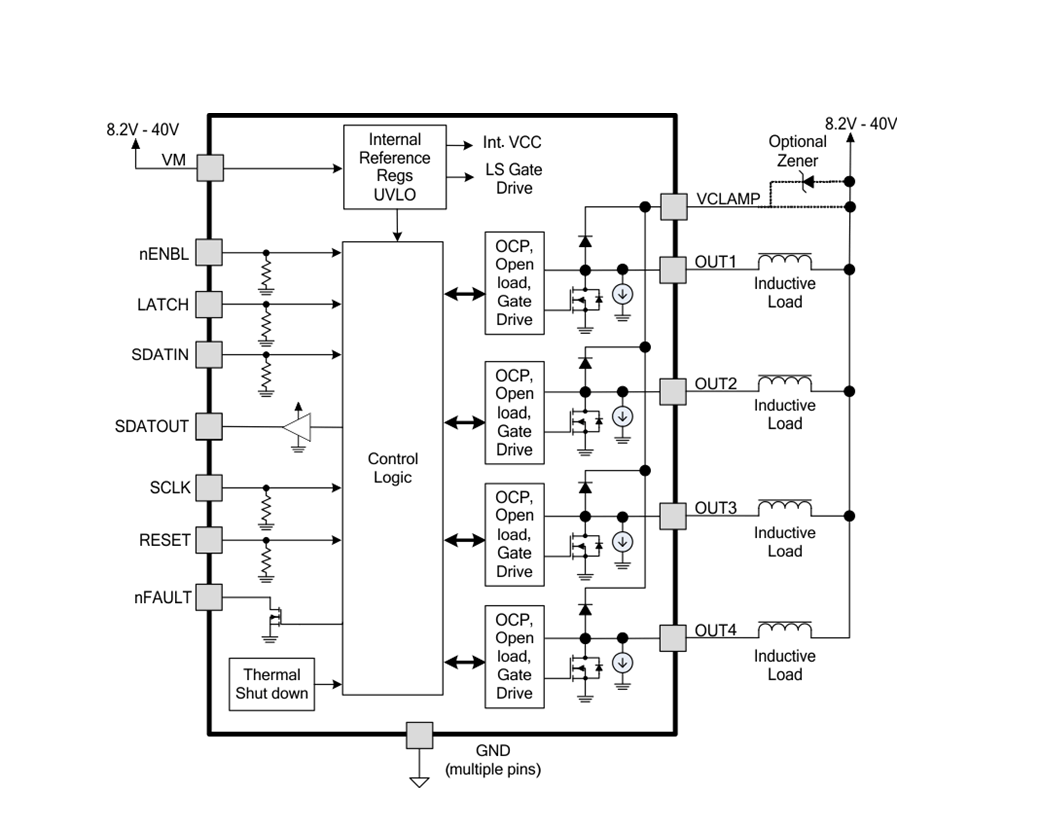

方框圖

?1. 產品概述?

DRV8806是德州儀器（TI）推出的四通道低邊驅動器IC，專為繼電器、單極步進電機、螺線管等負載設計，核心特性包括：

• ?集成保護功能?：內置4個NMOS FET，帶過流保護、開/短路負載檢測及集成鉗位二極管。
• ?高驅動能力?：單通道最大2A（25°C時），四通道同時工作時每通道1A。
• ?寬電壓范圍?：工作電壓8.2V至40V，支持工業級應用。
• ?串行接口?：通過SPI兼容接口控制輸出，支持多設備級聯。

?2. 關鍵參數?

• ?電氣特性?：
  • 導通電阻（RDS(ON)）：典型值500mΩ（24V/700mA條件下）。
  • 過流保護閾值：5A（典型值），3.5μs消隱時間。
• ?熱性能?：
  • 工作結溫：-40°C至125°C，熱關斷閾值160°C。
  • 封裝：16引腳HTSSOP（帶PowerPAD?散熱焊盤）。

?3. 核心功能?

1. ?輸出驅動?
   • 每通道獨立控制，內置鉗位二極管（VCLAMP引腳可接齊納管以支持快速電流衰減）。
2. ?保護機制?
   • ? 過流保護（OCP） ?：觸發后禁用輸出，1.2ms后自動恢復。
   • ? 熱關斷（TSD） ?：結溫超限時關閉輸出，冷卻后自動重啟。
   • ?開載檢測?：25μA電流源檢測負載斷開。
3. ?串行接口?
   • 支持數據輸入（SDATIN）和輸出（SDATOUT），可級聯多個設備。

?4. 典型應用?

• ?場景?：
  • 單極步進電機驅動（如1.8°步進角電機）。
  • 繼電器/螺線管控制。
• ?外圍電路?：
  • 僅需0.1μF去耦電容+100μF儲能電容。
• ?布局要點?：
  • PowerPAD焊盤需連接大面積銅箔，推薦使用多散熱過孔。

?總結?：DRV8806通過高集成度保護電路和靈活的串行控制，為工業及消費電子中的低邊驅動需求提供可靠解決方案，尤其適合空間受限的多通道應用。
