DRV8301是用于三相的柵極驅動器IC 電機驅動應用。該設備提供三個 半橋驅動器，每個驅動器能夠驅動兩個 Nchannel MOSFET。該DRV8301最多支持 1.7A 源極和 2.3A 峰值電流能力。這 DRV8301可以使用單個電源運行 范圍很廣，范圍從6V到60V。該設備使用 具有涓流充電的自舉柵極驅動器架構 支持100%占空比的電路。The DRV8301 當高側或 低側MOSFET正在切換以防止流動 當前。集成VDS高側傳感和 低側MOSFET用于保護外部 功率級，以應對過流條件。

該DRV8301包括兩個電流分流放大器 用于精確的電流測量。放大器 支持雙向電流檢測，并提供 可調輸出偏移，最高可達 3 V。
*附件：drv8301.pdf

該DRV8301還包括一個集成開關 具有可調輸出和 開關頻率。降壓轉換器可以提供 高達 1.5 A，支持 MCU 或其他系統 電力需求。

特性

• 6V 至 60V 工作電源電壓范圍
• 1.7A 源極和 2.3A 灌極驅動電流
  能力
• 壓擺率控制，降低 EMI
• 支持 100% 占空比
  的自舉柵極驅動器
• 6 或 3 PWM 輸入模式
• 雙通道集成電流分流放大器，具有
  可調增益和失調
• 集成1.5A降壓轉換器
• 3.3V 和 5V 接口支持
• SPI
• 保護特點：
  • 可編程死區時間控制 （DTC）
  • 可編程過流保護 （OCP）
  • PVDD 和 GVDD 欠壓鎖定
    （UVLO）
  • GVDD 過壓鎖定 （OVLO）
  • 過熱警告/關斷
    （OTW/OTS）
  • 通過nFAULT、nOCTW和SPI
    寄存器報告
    參數

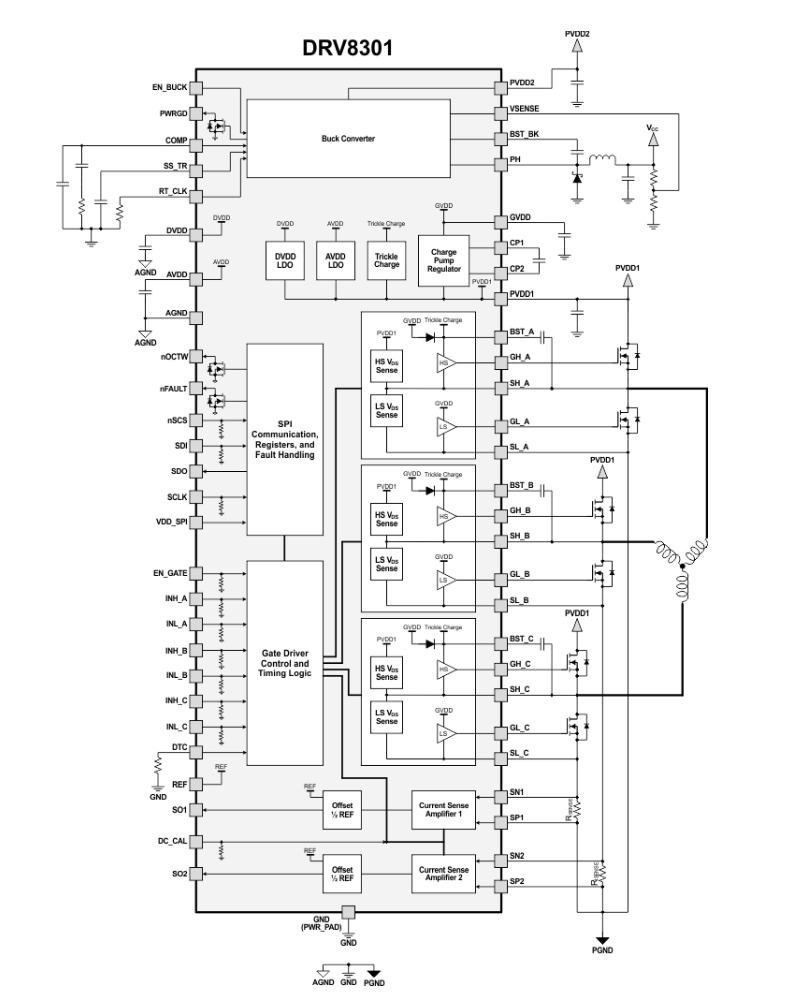

    方框圖


?1. 產品概述?

DRV8301是德州儀器（TI）推出的高集成度三相柵極驅動IC，專為BLDC/PMSM電機驅動設計，集成了雙電流檢測放大器、降壓穩壓器和SPI接口。

• ?核心特性?：
  • ?電壓范圍?：6V至60V寬輸入電壓，支持100%占空比。
  • ?驅動能力?：1.7A源電流/2.3A灌電流，支持6或3路PWM輸入模式。
  • ?集成功能?：
    • 雙電流檢測放大器（增益可編程10/20/40/80 V/V，支持雙向檢測）。
    • 內置1.5A降壓穩壓器（為MCU供電）。
    • 多重保護：可編程死區時間（DTC）、VDS過流保護（OCP）、欠壓/過壓鎖定（UVLO/OVLO）、過溫警告/關斷（OTW/OTS）。
  • ?控制接口?：SPI通信（支持故障報告和參數配置）。

?2. 關鍵功能與參數?

• ?柵極驅動?：
  • ?死區時間?：50ns至500ns（通過DTC引腳電阻調節）。
  • ?開關頻率?：最高200kHz（Qg=25nC時）。
• ?電流檢測?：
  • ?放大器增益?：10/20/40/80 V/V（SPI可調），輸出偏置可設為VREF/2。
  • ?校準模式?：支持DC_CAL引腳或SPI校準輸入偏移。
• ?降壓穩壓器?：
  • ?輸出?：0.8V至VIN，效率>90%，支持軟啟動和跟蹤功能。
• ?保護機制?：
  • ?過流保護?：VDS監測（閾值通過SPI設置，0.06V至2.4V可調）。
  • ?熱關斷?：130°C（警告）/150°C（關斷）。

?3. 封裝與設計要點?

• ?封裝?：HTSSOP-56（帶PowerPAD?），尺寸14mm×8.1mm。
• ?PCB設計建議?：
  • 低阻抗布局：GVDD/PVDD旁路電容靠近引腳，AGND單點接地。
  • 散熱：PowerPAD需焊接至PCB地平面并通過過孔散熱。

?4. 典型應用?

• ?電機驅動?：電動工具、機器人、工業自動化。
• ?電源管理?：集成降壓穩壓器為MCU供電。
• ?保護設計?：TVS二極管抑制電壓尖峰，VDS監測防止MOSFET過流。

?總結?：DRV8301通過SPI可配置性和高集成度，為三相電機驅動提供高效、可靠的解決方案，尤其適合需要靈活保護的工業應用。
