DRV8302是一款用于三相電機驅動應用的柵極驅動器IC。它提供三個半橋驅動器，每個驅動器能夠驅動兩個 N 溝道 MOSFET。該器件支持高達 1.7A 的源極電流和 2.3A 的峰值電流能力。該DRV8302可以使用 8V 至 60V 寬范圍的單個電源供電。它采用自舉柵極驅動器架構和涓流充電電路，支持 100% 占空比。當高側或低側 MOSFET 切換時，DRV8302 使用自動手搖，以防止電流射穿。高側和低側 MOSFET 的集成 VDS 檢測用于保護外部功率級免受過流條件的影響。

該DRV8303包括兩個電流分流放大器，用于精確的電流測量。這些放大器支持雙向電流檢測，并提供高達 3 V 的可調輸出失調。
*附件：drv8302.pdf

該DRV8302還包括一個集成的開關模式降壓轉換器，具有可調節的輸出和開關頻率。降壓轉換器可提供高達 1.5 A 的電流，以支持 MCU 或其他系統電源需求。

硬件接口允許配置各種器件參數，包括死區時間、過流、PWM 模式和放大器設置。錯誤情況通過nFAULT和nOCTW引腳報告。

特性

• 8V 至 60V 工作電源電壓范圍
• 1.7A 源極和 2.3A 灌極驅動電流能力
• 支持 100% 占空比的自舉柵極驅動器
• 6 或 3 種 PWM 輸入模式
• 雙通道集成電流分流放大器，具有可調增益和失調
• 3.3V 和 5V 接口支持
• 硬件控制接口
• 保護特點：
  • 可編程死區時間控制 （DTC）
  • 可編程過流保護 （OCP）
  • PVDD 和 GVDD 欠壓鎖定 （UVLO）
  • GVDD 過壓鎖定 （OVLO）
  • 過熱警告/關斷 （OTW/OTS）
  • 通過nFAULT和nOCTW引腳報告

參數

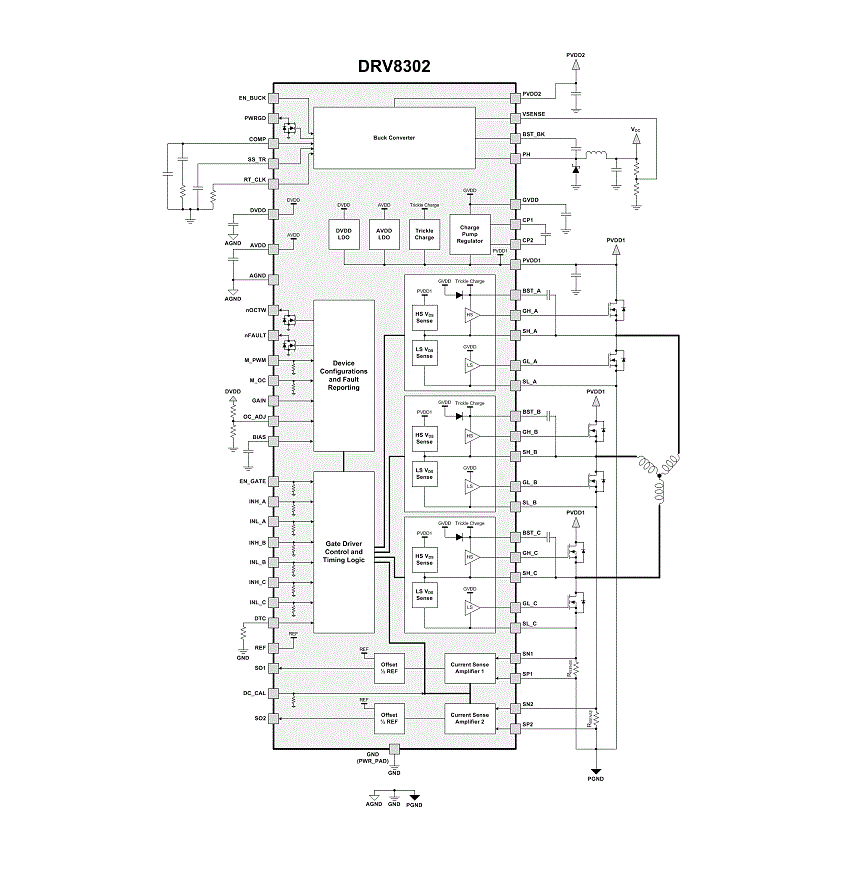

方框圖

?1. 產品概述?

DRV8302是德州儀器（TI）推出的集成三相柵極驅動IC，專為BLDC/PMSM電機驅動設計，集成了雙電流檢測放大器、降壓穩壓器和硬件控制接口。

• ?核心特性?：
  • ?電壓范圍?：8V至60V寬輸入電壓，支持100%占空比。
  • ?驅動能力?：1.7A源電流/2.3A灌電流，支持6或3路PWM輸入模式。
  • ?集成功能?：
    • 雙電流檢測放大器（增益可調10V/V或40V/V，支持雙向檢測）。
    • 內置降壓穩壓器（輸出1.5A，支持MCU供電）。
    • 多重保護：可編程死區時間（DTC）、過流保護（OCP）、欠壓/過壓鎖定（UVLO/OVLO）、過溫警告/關斷（OTW/OTS）。
  • ?控制接口?：硬件引腳配置（DTC、M_PWM、M_OC等），故障通過nFAULT/nOCTW引腳報告。

?2. 關鍵功能與參數?

• ?柵極驅動?：
  • ?死區時間?：50ns至500ns（通過外部電阻調節）。
  • ?開關頻率?：最高200kHz（Qg=25nC時）。
• ?電流檢測?：
  • ?放大器增益?：10V/V（GAIN=低）或40V/V（GAIN=高）。
  • ?輸出偏置?：可調至3V（通過REF引腳設置）。
• ?降壓穩壓器?：
  • ?輸出?：0.8V至VIN，效率>90%，支持軟啟動和跟蹤功能。
• ?保護機制?：
  • ?過流保護?：VDS監測（閾值通過OC_ADJ引腳設置）。
  • ?熱關斷?：150°C（警告）/180°C（關斷）。

?3. 封裝與設計要點?

• ?封裝選項?：HTSSOP-56（帶PowerPAD?），尺寸14mm×6.1mm。
• ?PCB設計建議?：
  • 低阻抗布局：GVDD/PVDD旁路電容靠近引腳，AGND單點接地。
  • 散熱：PowerPAD需焊接至PCB地平面并通過過孔散熱。

?4. 典型應用?

• ?電機驅動?：電動工具、機器人、工業自動化。
• ?電源管理?：通過集成降壓穩壓器為MCU供電。
• ?保護設計?：TVS二極管抑制電壓尖峰，VDS監測防止MOSFET過流。

?5. 版本與訂購信息?

• ?修訂歷史?：2016年3月更新（Rev. C），優化OC_ADJ電阻范圍（≥1kΩ）。
• ?型號示例?：
  • DRV8302DCA（HTSSOP-56，管裝）。
  • DRV8302DCAR（卷帶包裝，2500片/卷）。

?總結?：DRV8302通過高集成度與硬件可配置性，為三相電機驅動提供高效、可靠的解決方案，尤其適合需要簡化設計的工業應用。
