STMicroelectronics STEVAL-PMIC25V1評估板是一款用于高度集成STPMIC25的電源管理IC評估板。STMicroelectronics板設計用于管理STM32MP2x系列MPU和其他應用微處理器的內核、內存和接口的電源要求。該套件包括一個USB加密狗，可通過I^2^C訪問STPMIC25器件的配置寄存器，從而設置電壓、電源序列、保護閾值和其他參數。該評估板包括用于外部訪問器件中嵌入式穩壓器和開關的接頭連接器，以及通過跳線實現內部路由以滿足任何物理配置要求。該板上的無源元件經過選擇，可在大多數使用條件下實現最佳性能，另外三個按鈕和數字I/O支持觸發器件的數字控制。

數據手冊：*附件：STMicroelectronics STEVAL-PMIC25V1 評估板數據手冊.pdf

特性

輸入電壓范圍：2.8 V至5.5 V
7個降壓轉換器，采用自適應恒定導通時間(COT)拓撲
- 開關頻率：2MHz
- 可選強制PWM
- 擴頻功能
- 相移同步
六個可調通用LDO
LDO可配置為
- 用于DDR4終端的灌-拉模式
- 用于lpDDR的旁路模式
- 可調輸出（正常模式），用于通用
用于USB PHY電源的LDO，具有自動電源檢測功能
參考電壓LDO，用于DDR存儲器
用戶可編程非易失性存儲器(NVM)，可實現可擴展性，支持各種應用
通過專用電源控制引腳進行即時輸出交替設置切換
可編程輸出電壓打開/關閉序列
I^2^C和數字IO控制接口
高級可定制安全管理

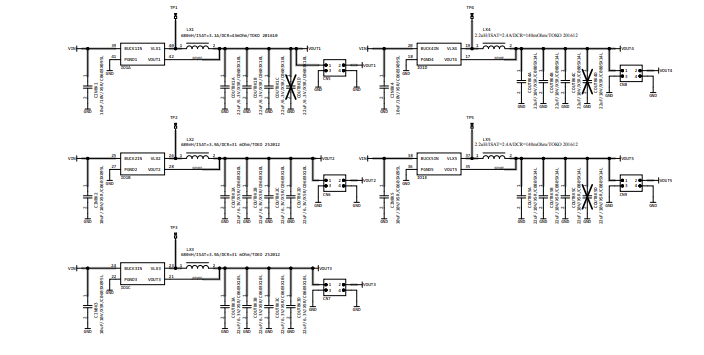

示意圖

STEVAL-PMIC25V1評估板深度解析與應用指南

STMicroelectronics的STEVAL-PMIC25V1評估板是針對STPMIC25電源管理IC的完整開發平臺，專為微處理器單元設計。本文將深入剖析其技術特性、典型應用及開發建議。

一、核心特性與技術參數

1. 電源架構設計

?輸入電壓范圍?：2.8V至5.5V寬幅輸入
?7路降壓轉換器?：
- 采用自適應恒導通時間(COT)拓撲
- 2MHz開關頻率
- 可選強制PWM模式
- 頻譜擴展功能
- 相移同步機制
?8路LDO設計?：
- 6路可調通用LDO
- 1路DDR4終端電源LDO（支持源-吸模式）
- 1路USB PHY專用LDO（帶自動電源檢測）

2. 關鍵性能指標

?功率密度?：通過680nH電感實現3.1A飽和電流(TOKO 201610封裝)
?熱管理?：采用0603封裝的22μF/6.3V X5R電容陣列分散熱應力
?控制接口?：支持I2C和數字IO雙控制模式

二、硬件設計要點

1. 典型電路配置

?Buck電路布局?：
- 輸入電容：每組配備10μF/10V X5R陶瓷電容(C0603封裝)
- 輸出濾波：4×22μF電容矩陣實現低紋波(<30mV)
?DDR供電方案?：
- VREF_DDR采用1μF/25V去耦電容(C0402X055L)
- 支持lpDDR bypass模式

2. PCB設計建議

功率路徑使用至少2oz銅厚
高頻開關節點(如VLX引腳)長度控制在<5mm
相移同步布線需保持等長(±50ps skew)

三、軟件開發支持

1. 配套工具鏈

?STSW-PMIC25GUI?：圖形化配置工具
?STSW-USBDNGFW?：USB Dongle固件
?NVM編程?：支持300次擦寫周期

2. 典型配置流程

通過I2C接口(SCL/SDA)連接評估板
設置PWRCTRL[1:3]引腳狀態
配置輸出電壓序列(±1%精度)
寫入NVM實現參數固化

四、設計驗證建議

?啟動測試?：
- 測量PONKEYn信號上升時間(<100μs)
- 驗證電源序列偏差(<50ms)
?壓力測試?：
- 滿負載運行72小時
- 高低溫循環(-40℃~+85℃)
?EMC優化?：
- 在BUCKxIN引腳添加10Ω磁珠
- 對2MHz時鐘信號實施包地處理
