STMicroelectronics STEVAL-MKI244A適配器板設計用于輕松評估ASM330LHBG1產品系列中的MEMS器件。該板提供一款有效的解決方案，用戶可以在應用中快速進行器件評估和系統原型設計。STEVAL-MKI244A可插入標準DIL24插槽中。該適配器提供完整的ASM330LHBG1引腳分配，可隨時與VDD 和VDDIO電源線路上所需的去耦電容器配合使用。

數據手冊：*附件：STMicroelectronics STEVAL-MKI244A適配器板數據手冊.pdf

STMicroelectronics STEVAL-MKI244A適配器板由STEVAL-MKI109V3主板提供支持，該主板包含一個高性能32位微控制器，可在電腦和傳感器之間起到橋接作用。借助該微控制器，可以使用可下載的圖形用戶界面（MEMS Studio）或?qū)Ｓ密浖虂矶ㄖ茟?。其中一種典型應用是主動懸架。

特性

• 適用于標準DIL 24插槽的完整ASM330LHBG1引腳分配
• 完全兼容STEVAL-MKI109V3主板
• 符合RoHS標準

示意圖

STEVAL-MKI244A適配器板技術解析與應用指南

一、產品核心特性分析

?STEVAL-MKI244A?是STMicroelectronics專為ASM330LHBG1系列MEMS器件設計的評估適配器板，具有以下關鍵技術特征：

1. ?接口標準化設計?
   • 兼容標準DIL24插座，提供完整的ASM330LHBG1引腳輸出
   • 內置VDD/VDDIO電源線的去耦電容（C1-C6），包含100nF和10μF多級濾波
   • 支持雙IMU配置（U1/U2），分別位于板卡頂部和底部
2. ?系統兼容性?
   • 完全兼容STEVAL-MKI109V3母板
   • 通過32位STM32F401VE微控制器實現傳感器-PC橋接
   • 支持MEMS Studio圖形界面及自定義軟件例程

二、硬件設計要點

2.1 電源管理設計

• ?雙電源系統?：VDD（主電源）和VDDIO（IO電源）獨立供電
• ?去耦方案?：
  • 每路電源配備100nF陶瓷電容（C1-C4）濾除高頻噪聲
  • 10μF電解電容（C5-C6）提供儲能緩沖
• ?布局規范?：

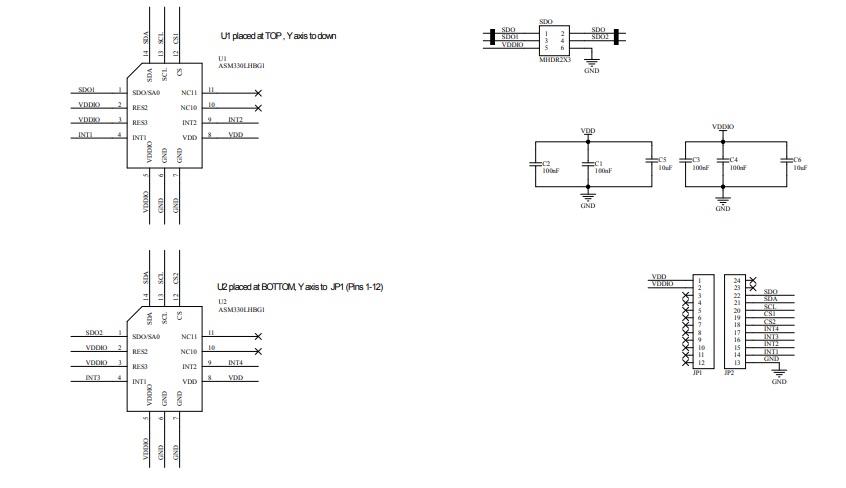

  • U1器件Y軸朝下放置
  • U2器件Y軸朝向JP1連接器（引腳1-12）

2.2 關鍵接口定義

| 引腳 | 功能 | 備注 |
|-||-|
| JP1.1-12 | 主要信號接口 | 包含SDO/SDA/SCL等 |
| JP2.13-24 | 輔助接口 | 預留NC引腳 |
| INT1-4 | 中斷信號 | 支持多事件觸發 |

三、典型應用場景

3.1 汽車電子系統

• ?ASIL B級應用?：適用于主動懸架等汽車電子系統
• ?溫度適應性?：擴展溫度范圍滿足車規要求
• ?冗余設計?：雙IMU配置支持安全關鍵應用

3.2 快速原型開發

1. ?評估流程?：
   • 將適配器插入DIL24插座
   • 連接STEVAL-MKI109V3母板
   • 通過USB接口連接PC運行MEMS Studio
2. ?信號測量建議?：
   • 使用示波器監測INTx中斷響應時間
   • 通過I2C總線分析儀驗證通信協議
   • 檢查VDD/VDDIO電源紋波（應<50mVpp）
