STMicroelectronics STEVAL-MKI236A 2xASM330LHB適配器板旨在方便ASM330LHB產品系列中MEMS設備的評估。該適配器包括完整的ASM330LHB引腳分配和VDD 和VDDIO 電源線上現成的去耦電容器。STEVAL-MKI236A板可以插入標準DIL24插座，為快速系統原型設計和設備評估提供了有效的解決方案。該適配器板支持STEVAL-MKI109V3母板，該母板包含一個高性能32位微控制器，用作傳感器和PC之間的橋梁。典型應用包括衛星精確定位、ADAS系統、主動懸架、雷達、LiDAR和數碼相機穩定，以及運動激活的功能。

數據手冊：*附件：STMicroelectronics STEVAL-MKI236A 2xASM330LHB適配器板數據手冊.pdf

特性

• 適合標準DIL 24插槽的完整ASM330LHB引腳分配
• 為快速系統原型設計和設備評估提供有效的解決方案
• 符合RoHS標準

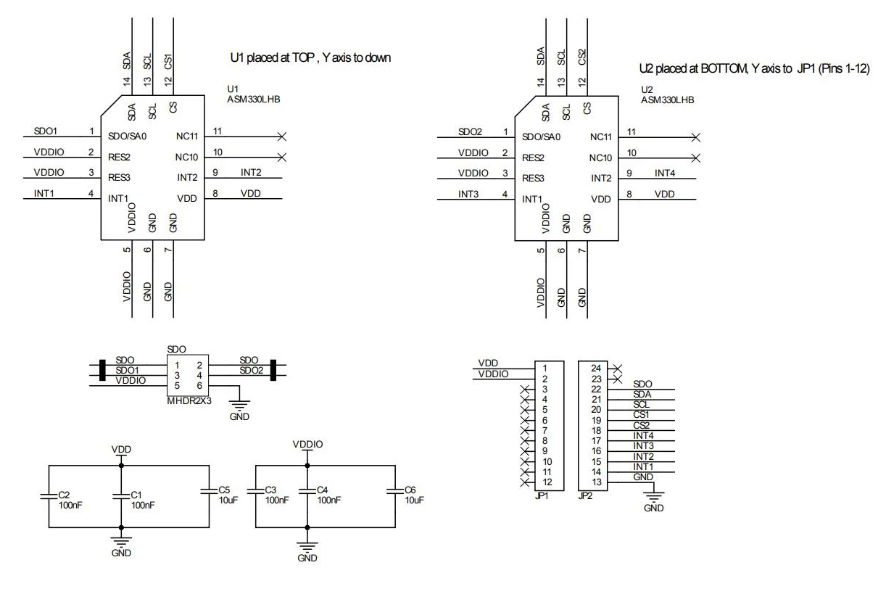

電路原理圖

STEVAL-MKI236A適配器板技術解析與應用指南

一、核心特性與設計定位

STEVAL-MKI236A是意法半導體推出的專用適配器板，其核心功能是通過標準?DIL24插座?實現對?ASM330LHB?系列MEMS傳感器的快速評估。該板卡具有以下技術亮點：

1. ?完整引腳映射?：提供ASM330LHB所有引腳的標準接口，支持直接插入DIL24插座
2. ?硬件兼容性?：完全匹配?STEVAL-MKI109V3?母板，通過32位微控制器（STM32F401VE）實現傳感器與PC的數據橋接
3. ?電源優化設計?：在VDD與VDDIO供電線路上預置去耦電容（100nF及10μF），確保信號穩定性
4. ?汽車級認證?：ASM330LHB模塊符合?ASIL-B?級汽車功能安全標準，適用于工業安全領域

二、硬件架構深度解析

1. 雙傳感器布局策略

• ? U1（頂層）與U2（底層） ?：板載兩顆ASM330LHB傳感器，分別布局于PCB兩側
• ?軸向配置?：U1的Y軸朝下，U2的Y軸朝向JP1連接器（引腳1-12），滿足多維度慣性檢測需求

2. 關鍵電路設計

• ?電源濾波網絡?：
  • VDD線路：C1（100nF）、C2（100nF）
  • VDDIO線路：C3（100nF）、C4（100nF）、C5（10μF）、C6（10μF）
• ?接口定義?：
  • JP1：24引腳包含SDO、SDA、SCL、CS1/CS2、INT1-INT4及多地線
  • 中斷引腳：INT1（U1）、INT2（U1/U2）、INT3（U2）、INT4（U2）支持多事件觸發

三、應用場景與開發支持

1. 典型應用領域

• ? 汽車電子控制單元（ECU） ?：高精度6軸慣性數據采集（3軸加速度+3軸陀螺儀）
• ?工業安全系統?：姿態監測、振動分析、碰撞檢測
• ?快速原型開發?：通過Unico-GUI圖形界面或自定義軟件實現傳感器參數配置

2. 配套工具鏈

• ?硬件平臺?：STEVAL-MKI109V3母板（集成STM32F401VE）
• ?軟件開發?：
  • 官方Unico-GUI提供實時數據可視化
  • 可直接調用傳感器驅動庫進行嵌入式編程

四、設計要點與注意事項

1. ?引腳復用處理?：
   • SDO/SA0引腳通過電平配置選擇I2C地址（U1/U2獨立尋址）
   • CS1/CS2引腳實現SPI模式下的片選控制
2. ?熱管理與信號完整性?：
   • 雙面布局需注意散熱均衡
   • 高頻信號線（SCL/SDA）建議做阻抗匹配
3. ?版本控制?：
   • 首版標識碼為?STEVAL$MKI236AA?
   • 設計文件包含原理圖、物料清單（BOM）及裝配圖

五、技術演進與生態銜接

該適配器板體現了ST在MEMS生態系統的縱向整合能力：

• ?傳感器層?：ASM330LHB支持±2g至±16g加速度量程和±125dps至±2000dps角速度范圍
• ?處理層?：STM32F401VE提供硬件加速與算法部署能力
• ?工具層?：從仿真模型到量產固件的全鏈路支持
