8/4通道、16/14位ADS52J6x模數轉換器（ADC）采用CMOS工藝和卓越的電路技術。該器件設計為在低功耗下工作，并通過2Vpp滿量程輸入提供非常高的信噪比（SNR）性能。ADS52J65器件在5MHz時提供80dBFS空閑信噪比和78dBFS滿量程信噪比。250MHz的大輸入帶寬使該器件非常適合廣泛的應用，如高頻醫學超聲、磁共振成像、多通道數據采集、流式細胞術和血液學分析儀。該ADC集成了一個內部基準電壓源，經過調整以跨器件匹配。
*附件：ads52j66.pdf

ADS52J6x 具有先進的數字功能，包括帶分?jǐn)?shù)抽取濾波器的數字 I/Q 解調器。來自每個通道的ADC數據使用8B至10B格式進行編碼，并根據JESD204B標準使用電流模式邏輯（CML）輸出緩沖器作為SerDes數據流發送。來自所有八個通道的ADC數據可以通過單個CML緩沖器（1通道SerDes）輸出，數據速率限制為最大12.8Gbps。使用 SerDes 輸出可減少接口線的數量。這與低功耗設計相結合，使八個通道能夠封裝在 9mm × 9mm VQFN 中，從而實現高系統集成密度。ADS52J6x 還支持通過四個 CML 緩沖器（4 通道 SerDes）發送所有 ADC 數據的模式，從而降低低成本 FPGA 的每通道 SerDes 數據速率。ADS52J6x 采用非磁性 VQFN 封裝，不會產生任何磁性偽影。該器件的額定溫度范圍為–40°C至+85°C。

特性

• 16/14位分辨率，8/4通道ADC
• 空閑信噪比 （SNR）：
  • 80dBFS，用于16位ADC
  • 79dBFS，用于 14 位 ADC
• 125MSPS，每通道4通道時的功耗：
  • 70mW/Ch，用于ADS52J65/66 （8CH ADC）
  • 82mW/Ch，用于ADS52J67/68 （4CH ADC）
• 62.5MSPS，每通道 8 通道時的功耗：
  • 45mW/Ch，用于ADS52J65/66 （8CH ADC）
  • 65mW/Ch，用于ADS52J67/66 （4CH ADC）
• 滿量程輸入：2VPP
• fIN = 10MHz時的滿量程SNR：
  • 78dBFS，用于 16 位 ADC
  • 77dBFS（14位ADC）
• 滿量程SFDR：–85dBc（鰭片=10MHz時）
• 模擬輸入 –3dB帶寬 = 250MHz
• 2VPP輸入的最大輸入信號頻率 = 130MHz
• 快速一致的過載恢復
• 先進的數字功能
  • 自動直流偏移校正
  • 數字平均值
• 數字 I/Q 解調器
  • 分?jǐn)?shù)抽取濾波器 M = 1 到 63，增量為 0.25
  • 抽取后數據輸出速率降低
  • 80MSPS時功耗，抽取 = 2
    • 64mW/Ch，用于ADS52J65/66 （8通道ADC）
    • 91mW/Ch，用于ADS52J67/68（4通道ADC）
  • 片上 RAM，具有 32 個預設配置文件
• JESD204B 0、1 和 2 子類
  • 每個 JESD 通道 2、4 或 8 個通道
  • 10Gbps JESD 接口
  • 支持高達 12.8Gbps 的通道速率，適用于短走線長度（< 5 英寸）
• 64引腳非磁性9×9mm封裝

參數

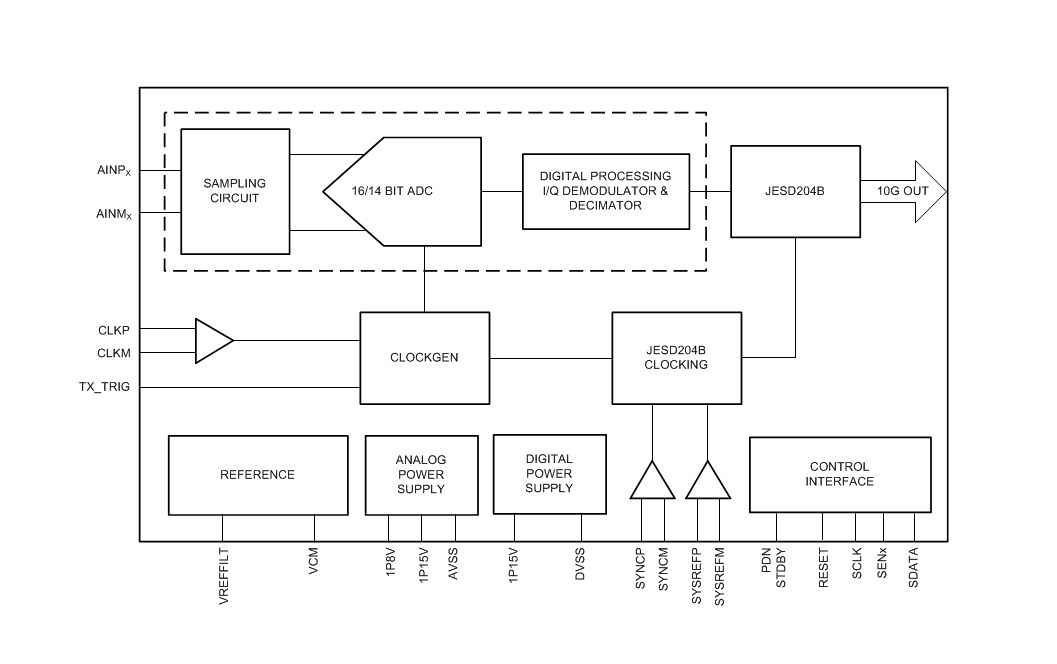

方框圖

?一、產品概述?
ADS52J6x系列是德州儀器推出的8/4通道、16/14位分辨率、125MSPS采樣率的高性能模數轉換器，采用CMOS工藝和先進的電路技術，于2018年12月首次發布，2025年9月完成最新修訂。

?二、核心特性?

1. ?分辨率與通道配置?
   • ADS52J65：16位8通道
   • ADS52J66：14位8通道
   • ADS52J67：16位4通道
   • ADS52J68：14位4通道
2. ?性能參數?
   • 空閑信噪比(SNR)：80dBFS(16位)/79dBFS(14位)
   • 滿量程SNR(fIN=10MHz)：78dBFS(16位)/77dBFS(14位)
   • 滿量程無雜散動態范圍(SFDR)：-85dBc(fin=10MHz)
   • 模擬輸入-3dB帶寬：250MHz
   • 滿量程輸入：2VPP
   • 最大輸入信號頻率：130MHz(2VPP輸入時)
3. ?功耗表現?
   • 125MSPS，每通道4通道配置：
     • 70mW/通道(ADS52J65/66，8通道ADC)
     • 82mW/通道(ADS52J67/68，4通道ADC)
   • 62.5MSPS，每通道8通道配置：
     • 45mW/通道(ADS52J65/66，8通道ADC)
     • 65mW/通道(ADS52J67/68，4通道ADC)

?三、高級數字功能?

1. ?數字I/Q解調器?
   • 分?jǐn)?shù)抽取濾波器，M=1至63，增量0.25
   • 抽取后數據輸出速率降低
   • 80MSPS且抽取=2時功耗：
     • 64mW/通道(ADS52J65/66，8通道ADC)
     • 91mW/通道(ADS52J67/68，4通道ADC)
2. ?片上存儲?
   • 集成RAM，包含32個預設配置文件
3. ?其他特性?
   • 自動直流偏置校正
   • 數字平均功能
   • 快速一致過載恢復

?四、接口與時鐘?

1. ?JESD204B接口?
   • 支持Subclass 0、1和2
   • 每JESD通道支持2、4或8個ADC通道
   • 10Gbps JESD接口
   • 支持最高12.8Gbps通道速率(短走線<5英寸)
2. ?輸出配置?
   • 單CML緩沖器輸出(1通道SerDes)，數據率最高12.8Gbps
   • 四CML緩沖器輸出(4通道SerDes)，降低每通道SerDes數據率

?五、應用領域?

• ?醫療影像?：超聲、MRI、高頻超聲
• ?工業檢測?：無損檢測(NDT)
• ?雷達與光譜?：雷達、激光雷達、光譜分析
• ?測試設備?：數字示波器、數據采集系統
• ?生物醫學?：流式細胞儀、血液分析儀

?六、封裝信息?

• ?封裝類型?：64引腳非磁性VQFN封裝
• ?封裝尺寸?：9mm×9mm
• ?工作溫度?：-40°C至+85°C
• ?環保標準?：符合RoHS要求

?七、技術優勢?

1. 低功耗設計結合高SNR性能
2. 大輸入帶寬支持廣泛應用需求
3. 集成內部基準，器件間匹配度高
4. SerDes輸出減少接口線路數量
5. 非磁性封裝不產生磁偽影

?八、開發支持?

• 提供TI E2E技術支持論壇
• 文檔更新訂閱服務
• 完整的機械規格與焊盤設計指南

該系列器件通過高度集成化和優化的功耗設計，為多通道數據采集系統提供了完整的解決方案，特別適用于需要高精度和高通道密度的應用場景。
