該ADS58J64是一款低功耗、寬帶寬、14位、1-GSPS、四通道、電信接收器設備。該ADS58J64支持?jǐn)?shù)據速率高達 10 Gbps 的 JESD204B 串行接口，每個通道一個通道。緩沖模擬輸入在寬頻率范圍內提供均勻的輸入阻抗，并最大限度地減少采樣保持毛刺能量。該ADS58J64在較大的輸入頻率范圍內以極低的功耗提供出色的無雜散動態范圍 （SFDR）。數字信號處理模塊包括復雜的混頻器，然后是低通濾波器，具有2倍和-4倍的射擊選項，支持高達200 MHz的接收帶寬。該ADS58J64還支持突發模式下的14位、500MSPS輸出，使該器件適用于數字預失真（DPD）觀測接收器。
*附件：ads58j64.pdf

JESD204B接口減少了接口線的數量，從而實現了高系統集成密度。內部鎖相環 （PLL） 將輸入的模數轉換器 （ADC） 采樣時鐘相乘，以得出用于序列化來自每個通道的 14 位數據的位時鐘。

特性

• 四通道
• 14 位分辨率
• 最大采樣率：1 GSPS
• 最大輸出采樣率：500 MSPS
• 具有高阻抗輸入的模擬輸入緩沖器
• 輸入3 dB帶寬：1 GHz
• 輸出選項：
  • Rx：帶低通濾波器的 Decimate-by-2 和 -4 選項
  • 支持 200 MHz 復雜帶寬或 100 MHz 實際帶寬
  • DPD FB：2 倍抽取，14 位突發模式輸出
• 1.1伏聚丙烯差分滿量程輸入
• JESD204B接口：
  • 子類 1 支持
  • 每個 ADC 1 通道，高達 10 Gbps
  • 用于一對通道的專用 SYNC 引腳
• 支持多芯片同步
• 72引腳VQFN封裝（10 mm×10 mm）
• 功耗：625 mW/通道
• 光譜性能（連拍模式，高分辨率）：
  • f 在 = 190 MHz IF，–1 dBFS：
    • 信噪比：69 dBFS
    • NSD：–153 dBFS/Hz
    • SFDR：86 dBc（HD2、HD3）、95 dBFS（非 HD2、HD3）
  • f 在 = 370 MHz IF，–3 dBFS：
    • 信噪比：68.5 dBFS
    • NSD：–152.5 dBFS/Hz
    • SFDR：80 dBc（HD2、HD3）、86 dBFS（非 HD2、HD3）

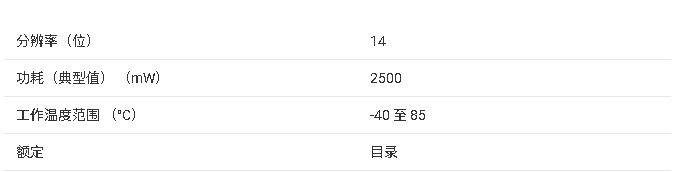

參數

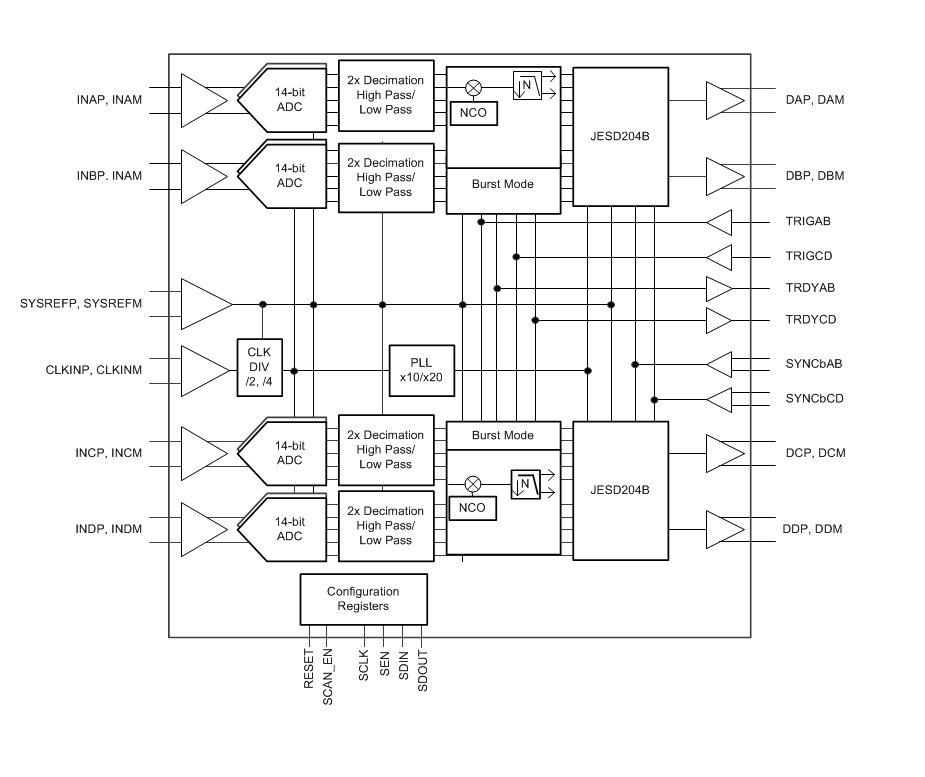

方框圖

ADS58J64 是德州儀器推出的四通道高速高精度模數轉換器（ADC），分辨率 14 位，最高采樣率 1 GSPS，支持 1 GHz 輸入帶寬，集成數字下變頻器（DDC）與 JESD204B 接口，專為多載波蜂窩基站、電信接收機等高頻寬帶場景設計，兼具低功耗與高動態范圍特性。

一、核心基礎信息

（一）核心定位與關鍵參數

• 采樣與輸入：四通道設計，采樣率 400 MHz-1 GSPS；輸入 3-dB 帶寬 1 GHz，差分輸入滿量程 1.1 VPP，輸入共模電壓 1.3 V。
• 精度性能：噪聲底 -153 dBFS/Hz，孔徑抖動 100 fs rms；190 MHz 輸入下 SNR 典型 69.2 dBFS、無雜散動態范圍（SFDR）86 dBc，非二次 / 三次諧波 SFDR 達 95 dBc。
• 工作環境：工業級溫度范圍 -40°C 至 100°C；ESD 防護 HBM ±2000 V；多電源域供電（AVDD19：1.8-2.0 V，AVDD/DVDD：1.1-1.2 V）。

（二）封裝與引腳

• 封裝類型：72 引腳 VQFN 封裝（RMP/RRH 兩種選項），尺寸 10.00 mm×10.00 mm，帶散熱焊盤，需接地優化熱性能。
• 引腳功能：包含四通道差分模擬輸入（INAP/M、INBP/M 等）、時鐘輸入（CLKINP/M）、SYSREF 同步引腳、JESD204B 數據輸出（DAP/M、DBP/M 等）、SPI 控制引腳及 burst 模式專用觸發 / 就緒引腳（TRIGAB/CD、TRDYAB/CD）。

二、核心特性與功能模塊

（一）模擬前端與采樣

• 輸入設計：內置高阻抗緩沖器，輸入電阻 4 kΩ，電容 2.5 pF；支持交流耦合，內部通過 2 kΩ 電阻偏置至共模電壓。
• 采樣優化：采用 2 倍交錯采樣架構，內置背景校正，降低通道失配；相鄰?fù)ǖ来當_隔離度≥70 dB，遠距離通道≥110 dB。

（二）數字下變頻器（DDC）與工作模式

• 多模式支持：8 種工作模式，涵蓋 2/4 倍抽選、復數 / 實數輸出、burst 模式（14 位高分辨率 + 9 位低分辨率交替輸出）。
• 關鍵功能：每通道集成 16 位數控振蕩器（NCO），支持頻率精準調諧；兩級抽選濾波器，阻帶抑制約 40 dB，支持低通 / 高通配置。

（三）JESD204B 接口與同步

• 接口性能：Subclass 1 兼容，每通道 1 路 SerDes 通道，單 lane 速率最高 10 Gbps，支持 8b/10b 編碼與擾碼。
• 同步能力：支持 SYSREF 信號實現多芯片同步，可重置 NCO 相位與 LMFC 計數器；提供雙 SYNCb 引腳，支持通道對（AB/CD）獨立同步或全局同步。

（四）電源與功耗

• 供電要求：需先啟動 1.15 V 電源（AVDD/DVDD/IOVDD），再啟動 1.9 V AVDD19，確保工廠校準參數正常加載。
• 功耗表現：四通道工作典型功耗 2.37 W（1 GSPS，burst 模式）；全局掉電模式功耗 120 mW，快速掉電喚醒時間 5 μs。

（五）burst 模式特性

• 輸出格式：交替輸出 14 位高分辨率與 9 位低分辨率樣本，支持自動 / 手動觸發模式。
• 靈活配置：高 / 低分辨率樣本數可通過寄存器編程（HC：1-22?、LC：1-22?），默認占空比 1:3，避免高分辨率輸出過度占用帶寬。

三、應用場景與設計要點

（一）典型應用

• 電信系統：多載波 GSM 基站、多模蜂窩基礎設施、電信 DPD 觀測接收機、回程接收機；
• 通用高頻：RF 中繼器、分布式天線系統、寬帶無線接收系統。

（二）設計關鍵要點

• 電源去耦：各電源引腳就近并聯 0.1 μF 陶瓷電容，電源源端搭配 10 μF/1 μF 組合電容，模擬地與數字地單點連接。
• 布線要求：模擬輸入與數字信號走線反向布局，減少串?dāng)_；時鐘路徑采用 LVDS/LVPECL 驅動，需交流耦合與 100 Ω 阻抗匹配。
• 同步配置：多芯片同步時統一 SYSREF 時鐘源，頻率建議低于 5 MHz；SYSREF 需在 SPI 編程前穩定建立。
• 頻率規劃：通過合理選擇時鐘頻率與信號頻段，使諧波失真分量落在抽選濾波器阻帶外，提升線性度性能。

四、封裝與訂購信息

• 系列規格：僅單一型號 ADS58J64，不同封裝選項性能一致，區別在于熱阻與包裝形式。
• 訂購型號：核心型號包括 ADS58J64IRMPR（卷帶 1500 片）、ADS58J64IRRHT（卷帶 250 片）等，引腳鍍層為 NIPDAU，MSL 等級 3（260°C 峰值回流），符合 RoHS 標準。
