相信在半導體封裝工序工作的朋友，肯定對“芯片裂紋”（也有的叫芯片開裂或是裸片裂紋）這種非常典型的失效模式并不陌生。隨著集成電路（IC）技術的發展，芯片尺寸不斷縮小，厚度持續降低。這在提升單位晶圓產出、降低封裝高度的同時，也帶來了新的挑戰。硅片的易碎特性使其在組裝和測試過程中，即便受到中等強度的應力，也可能發生開裂。

而且更讓人疑惑的是：DB、WB和Molding乃至后面的Final Test都沒啥問題，Test Yield也可能會達標。但是，一經過可靠性的高低溫循環測試，突然就可能有比較大量的芯片失效，拆開塑封料一看，硅片上全是從邊緣延伸的裂紋。這種 “電測看不破，循環現原形” 的缺陷，堪稱封裝環節的 “隱形殺手”，也是一種導致災難性的產品失效，每年能給行業造成的損失超十幾億，甚至更多。

所以，本章節想要跟大家分享的就是芯片封裝中典型失效之一的“芯片裂紋”模式。會從硅芯片的 “先天脆弱性” 入手，拆解裂紋產生的工藝誘因、檢測難點，再給出行之有效的工藝改進方案等等。

一、芯片裂紋的定義

芯片裂紋，英文常常稱作：Die Crack，中文定義也可稱作：裸片裂紋或是芯片開裂。它是指在半導體集成電路封裝過程中或使用過程中，芯片表面或內部產生的開裂（裂紋）的一種現象。

二、芯片裂紋（Die Crack）的分類

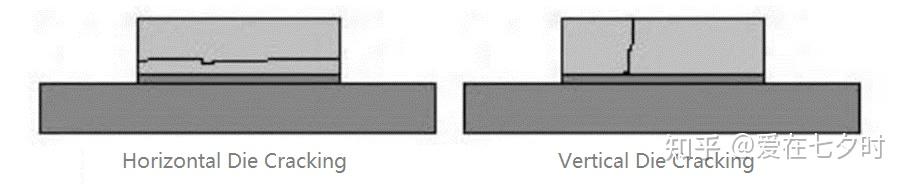

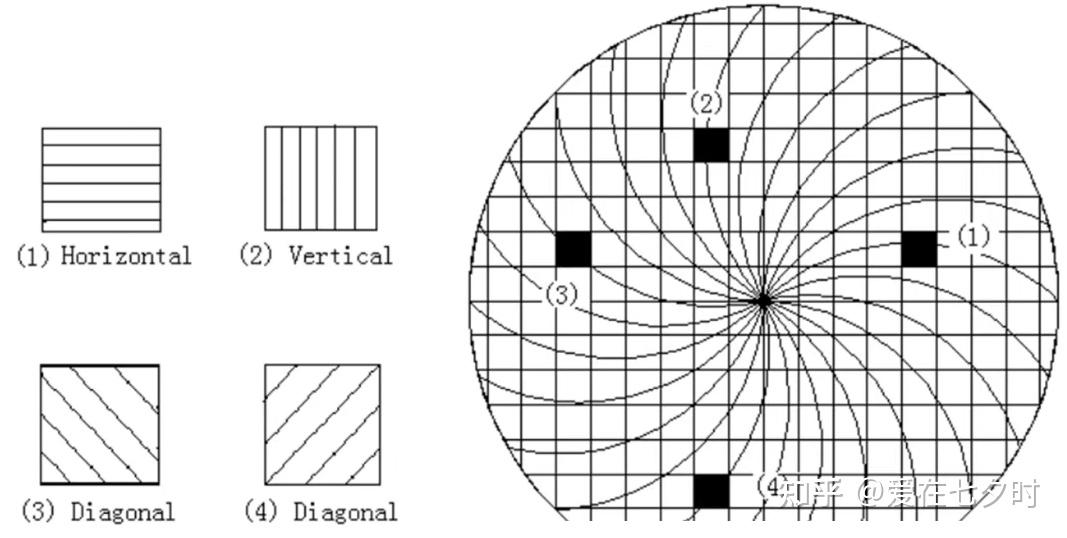

當前按開裂（裂紋）方向去定義的話，主要分為以下兩大類：

1、垂直方向裂紋

起源于芯片背面，通常由芯片彎曲，導致其背面受到拉伸應力而產生。裂紋從背面缺陷處（如研磨劃痕）開始，并向芯片表面擴展。這種模式需要較大的應力才能觸發。

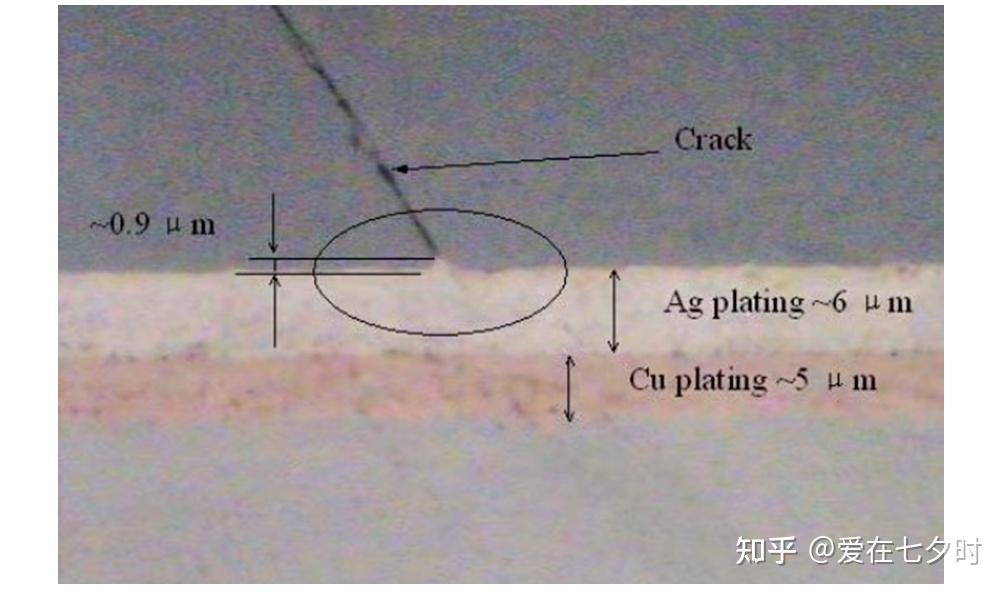

2、水平/邊緣裂紋

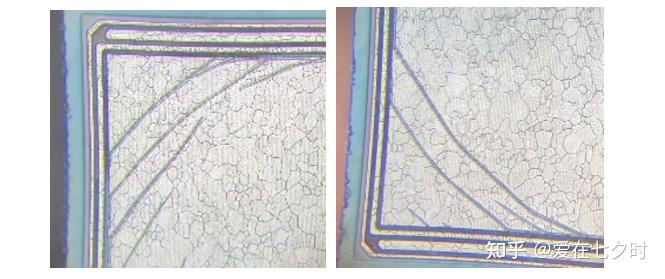

多由晶圓切片過程中形成的邊緣缺陷引發，裂紋從邊緣向芯片內部擴展，常見于倒裝芯片（PBA）封裝中，也是較為常見的模式。

三、芯片裂紋（Die Crack）產生的原因

芯片裂紋（Die Crack）的根源，首先在于硅本身的 “材質特性”—— 咱們常說單晶硅是 “硬而脆” 的典型，這可不是隨口說的，而是由它的晶體結構和力學性能決定的。

1、芯片裂紋（Die Crack）的失效機理

從晶體結構來看，單晶硅是金剛石型面心立方結構，原子間通過強共價鍵結合，這種結構讓它硬度極高（莫氏硬度 7，僅次于藍寶石），但也導致它 “缺乏塑性”—— 一旦受到外力或應力，原子沒辦法通過滑移來緩解，只能在應力集中處形成裂紋，而且裂紋會沿著原子結合力較弱的 “解理面”（比如 {111} 晶面）快速擴展，最后導致脆斷。就像玻璃一樣，哪怕只是表面有個微小劃痕，稍微受力就會碎。

從力學性能來看，硅的關鍵指標 “斷裂韌性（KIC）” 極低，僅 0.7-1.0 MPa?m^1/2，而金屬銅的斷裂韌性是它的 50 倍以上。這意味著，硅芯片只要表面存在微米級的微裂紋（比如減薄后留下的 1μm 劃痕），在很小的應力（比如 100MPa）作用下，裂紋就會瞬間擴展。更麻煩的是，硅的熱膨脹系數（CTE）僅 3.5×10^-6/℃，和封裝里的環氧塑封料（12-18×10^-6/℃）、引線框架銅（17×10^-6/℃）差異巨大，溫度變化時產生的熱應力，會成為裂紋擴展的 “助推器”。

簡單來說，因為IC 裸芯片的制造原料通常均為單晶硅，因為特殊特性，在遭受外力作用或表面存在瑕疵時，極容易出現破裂情況。在晶圓減薄、晶圓切割、芯片貼裝和引線鍵合等一系列需要施加應力的工藝操作過程中，芯片開裂的風險大幅增加，這一問題已成為致使 IC 封裝失效的重要因素之一。

若芯片裂紋（Die Crack）未蔓延至引線區域，通過常規手段很難發現；更有部分存在裂紋的芯片，在常規工藝檢查與電學性能檢測時，其性能表現與正常芯片并無明顯差異，使得裂紋問題極易被忽略。然而，這些隱藏的裂紋會對封裝后器件的穩定性與使用壽命造成嚴重威脅。由于常規電學性能測試無法有效識別芯片裂紋（Die Crack），因此需要借助高低溫?zé)嵫h(huán)實驗進行檢測。在加熱和冷卻交替過程中，材料間產生的熱應力會促使裂紋逐步擴展，直至芯片徹底破裂，最終在電學性能上呈現出異常狀態。

鑒于外部應力是引發芯片裂紋（Die Crack）的主因，一旦檢測到芯片存在裂紋，就必須立即對芯片封裝的工藝流程和參數進行優化，最大程度減少工藝環節對芯片產生的應力影響。例如，在晶圓減薄工序中，采用更為精細的加工方式，提高芯片表面的平整度，以此消除潛在應力；晶圓切割時，運用激光切割技術替代傳統方法，降低切割過程對芯片表面造成的應力損傷；在引線鍵合環節，精準調控鍵合溫度和壓力參數，確保鍵合過程平穩安全。

因此，硅芯片表面不能有瑕疵，也經不起劇烈的溫度變化 —— 這是它容易開裂的先天因素，也是我們后續工藝控制的核心依據。

2、芯片裂紋（Die Crack）的影響

芯片裂紋（Die Crack）的失效模式多種多樣，所以，失效的影響也各有不同，主要包括：

a.電性能失效

當裂紋穿過結區時，可能導致短路或者漏電，這是最常見的失效表現。例如在表面貼裝MOSFET產品中，經過SMT工藝后發現的D、S間漏電和短路現象，超過50%的失效比例都是由芯片內部裂紋引起的。

b.電路中斷失效

裂紋也可能全部或者部分截斷電路，造成器件功能完全喪失。

c.潛在性失效

最為致命的是，裂紋引起的這些效應只有當有熱或者電流通過時才會顯現，而標準的電性能測試則根本無法檢測到這些失效。 從統計數據來看，芯片碎裂在早期失效中約占1%的比例，而對于使用薄/超薄芯片的器件（如IC卡），芯片碎裂則占其失效總數的一半以上。裂紋形狀多為"十"字、"T"字型，亦有一部分為橫貫芯片的單條裂紋，約50%以上的碎裂芯片，其裂紋位于芯片中央附近并垂直于邊緣；其余芯片的裂紋則靠近芯片邊緣或集中于芯片一角。

四、芯片裂紋（Die Crack）的來源

芯片裂紋（Die Crack）不是單一環節導致的，而是從晶圓減薄到引線鍵合，每個需要施加應力的環節，都可能埋下 “裂紋種子”。所以，芯片裂紋（Die Crack）的產生是多種因素共同作用的結果，可以歸納為內在因素和外在因素兩大類。內在因素主要指芯片自身的強度特性，而外在因素則包括制造工藝和環境應力等方面的影響。

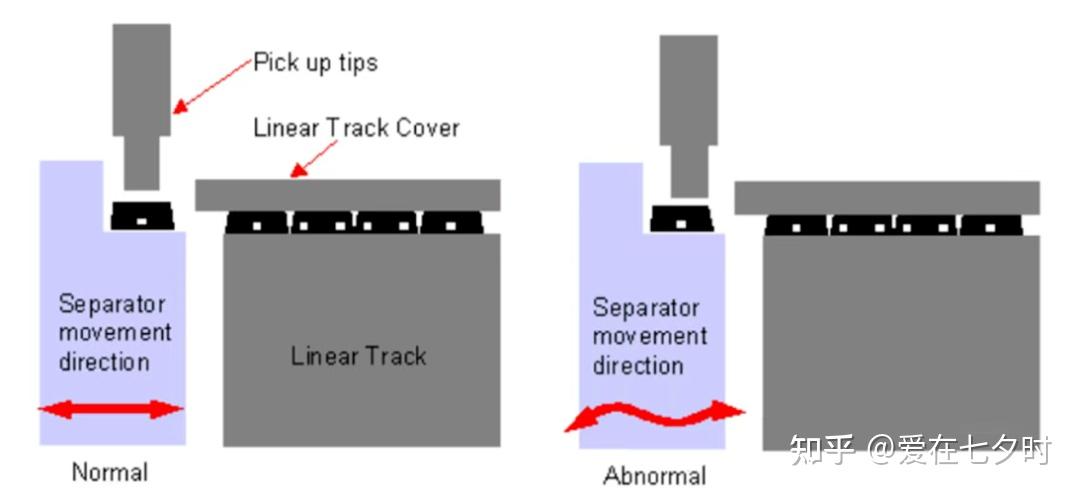

1、工藝過程中的應力源

a.晶圓減薄（Wafer Thinning）

為了適配薄型封裝（比如手機芯片的 0.8mm 封裝），晶圓需要從原始的 775μm 減薄到 50-100μm，這個過程中最容易產生微裂紋。傳統的 “機械研磨”（用金剛石砂輪打磨），會在硅片表面留下深度 1-5μm 的 “機械損傷層”—— 這里面全是微小的劃痕和晶格畸變，就像給芯片表面劃了無數道 “隱形傷口”。

有測試數據顯示，用 800 目砂輪機械減薄的晶圓，表面微裂紋密度能達到 100 個 /cm2，而后續工藝只要施加輕微應力（比如切割時的 20MPa 壓力），這些微裂紋就會擴展成肉眼可見的大裂紋。更隱蔽的是，有些微裂紋在硅片內部（亞表面裂紋），減薄后根本看不出來，要到后續熱循環時才會爆發。

b.晶圓切割（Wafer Dicing）

晶圓切割是把整片晶圓切成單個芯片，這個環節的應力最直接。目前主流的切割方式有兩種，都有開裂風險。

c.機械刀片切割（mechanical blade cutting）

高速旋轉的金剛石刀片（轉速 30000rpm）在切割時，會對芯片邊緣產生 “擠壓應力” 和 “摩擦熱應力”。如果刀片磨損（刃口變鈍），或者切割壓力過大（超過 50N），很容易在芯片邊緣形成 “崩邊”（邊緣缺角），進而引發裂紋；

d.激光切割（Laser cutting）

雖然沒有機械接觸，但高功率激光（比如 UV 激光）會在硅片表面產生局部高溫（瞬間達 1000℃以上），冷卻后形成 “熱應力梯度”—— 表面收縮、內部膨脹，導致微裂紋產生。尤其是激光能量控制不當（比如能量過高），會在切割路徑兩側留下深度 2-3μm 的熱損傷層。

e.芯片粘貼（Die Bonding）

芯片粘貼是把芯片粘在引線框架或基板上，這個環節的應力來自 “導電膠 / 絕緣膠的固化收縮”。比如環氧導電膠，在 150℃固化時會有 2-3% 的體積收縮，這種收縮會對芯片產生 “拉扯應力”—— 如果膠層不均勻（比如局部膠厚差超過 10μm），應力會集中在膠層薄的區域，導致芯片邊緣開裂。

更危險的是 “空心粘貼”，膠層里有氣泡（直徑＞50μm），固化時氣泡受熱膨脹，冷卻后收縮，會在氣泡上方的芯片區域產生局部應力集中，形成 “隱形微裂紋”，這種裂紋在電測時完全看不出來，只有熱循環時才會擴展。

f.引線鍵合（Wire Bonding）

引線鍵合（比如金絲鍵合）需要在芯片焊墊上施加壓力（10-50gf）和超聲波能量，同時加熱（150-250℃）。這個過程中，三個因素會導致開裂。

（1）鍵合壓力過大

比如把 25gf 的壓力調成 40gf，超過了薄芯片（50μm）的承載極限，會在焊墊下方形成 “壓痕裂紋”；

（2）溫度不均勻

鍵合臺局部溫度過高（比如溫差超過 10℃），芯片上下表面形成熱應力梯度，導致翹曲開裂；

（3）焊墊邊緣應力集中

如果鍵合點靠近芯片邊緣（距離＜50μm），壓力會傳遞到芯片邊緣，引發邊緣裂紋。

2、材料與設計因素

芯片強度是研究芯片碎裂的最重要參數。芯片強度各不相同，只有強度最低的才最容易碎裂失效。強度分布范圍很廣，那些最"脆弱"的芯片碎裂時的強度只相當于芯片平均強度的幾分之一。因此只需設法將最"脆弱"芯片的強度提高或者予以剔除，就能從根本上提高芯片整體強度。 材料缺陷也是導致芯片裂紋（Die Crack）的重要原因，包括：

a.晶格缺陷

在晶體生長過程中產生的不完美結構;

b.雜質污染

制造過程中引入的雜質原子;

c.表面劃痕

工藝處理過程中造成的機械損傷 設計方面的因素也不容忽視，如果半導體芯片的設計出現問題，比如結構過于復雜、焊點設計不合理等，都可能導致芯片更容易發生裂紋。

3、環境應力因素

外界環境因素會加劇芯片裂紋的產生和擴展：

a.溫度變化

劇烈的溫度變化會導致材料熱脹冷縮，產生熱應力。

b.機械振動

運輸或使用過程中的振動可能引發裂紋擴展。

c.濕度影響

封裝樹脂耐濕性差會導致產品吸濕，當封裝體在環境溫度劇變時，內部水分急劇汽化，當蒸汽壓力大于封裝樹脂與芯片、載片以及框架表面之間的粘接力時，就會使它們的界面之間出現剝離現象，嚴重時還會導致封裝樹脂或芯片出現裂紋。

五、芯片裂紋（Die Crack）分析檢測難點

在做芯片裂紋（Die Crack）失效分析時最讓人頭疼的就是芯片裂紋（Die Crack）在電性能測試（ICT、FT 測試）中根本查不出來 —— 只要微裂紋沒延伸到焊墊或引線區域，不影響電流通路，電測就會判定為 “合格”。但這些 “看似合格” 的芯片，在客戶端使用時，一旦經歷溫度變化，就會瞬間失效。

這背后的核心原因是熱應力導致裂紋擴展。在高低溫循環測試（比如 - 40℃~125℃，100 次循環）中，封裝里的不同材料因 CTE 差異，會產生周期性的膨脹和收縮：塑封料膨脹時會擠壓芯片，收縮時會拉扯芯片；引線框架的形變也會傳遞應力到芯片上。這些反復的熱應力，會讓原本的微裂紋以 “每天 1-2μm” 的速度擴展，直到裂紋貫穿芯片，切斷電流通路，電性能才會失效。

六、解決芯片裂紋（Die Crack）不良的方法

通過上面第四大點分析出的芯片裂紋（Die Crack）的來源，我們可以有針對性地調整工藝，把芯片裂紋（Die Crack）率壓到最低。結合之前在“安世半導體”做失效分析時的一些實踐，分享幾個經過驗證的有效方案給大家參考：

1、晶圓減?。╓afer Thinning）

把傳統的 “純機械研磨” 改成 “機械研磨 + 化學機械拋光（CMP）”：先用粗砂輪把晶圓減薄到目標厚度 + 20μm，再用 CMP（研磨液含二氧化硅顆粒和化學試劑）去除表面 20μm 的損傷層。這樣處理后，硅片表面粗糙度能從機械研磨的 50nm 降到 1nm 以下，微裂紋密度直接從 100 個 /cm2 降到 0.1 個 /cm2 以下。某大廠的實踐顯示，改用 CMP 后，后續切割環節的開裂率從 8% 降到了 0.5%。

2、晶圓切割（Wafer Dicing）

對薄晶圓（＜100μm），優先用 “激光半切 + 機械分離” 工藝：用 UV 激光在晶圓表面切出深度為晶圓厚度 1/2 的槽（比如 50μm 厚晶圓切 25μm 深），然后用機械推桿輕輕分離芯片。這種方式既沒有機械刀片的擠壓，也沒有激光全切的熱損傷，芯片邊緣崩邊率能控制在 0.1% 以內。如果必須用機械切割，要定期更換金剛石刀片（每切割 50 片晶圓換一次），并把切割壓力控制在 30N 以下。

3、芯片粘貼（Die Bonding）

選擇 “低模量環氧膠”（模量＜5GPa，傳統膠模量 10-15GPa），模量越低，固化收縮時產生的拉扯應力越?。煌瑫r，粘貼前對膠層進行真空脫泡（真空度 - 95kPa，保持 10 分鐘），確保膠層氣泡率＜1%。某封裝廠用這種方案后，粘貼環節的開裂率從 3% 降到了 0.2%。

4、引線鍵合（Wire Bonding）

鍵合前要校準鍵合壓力（用壓力傳感器校準，誤差＜±1gf），并根據芯片厚度調整壓力（50μm 厚芯片用 15-20gf，100μm 厚芯片用 25-30gf）；同時，定期校準鍵合臺溫度（溫差控制在 ±2℃），避免局部過熱。另外，把鍵合點距離芯片邊緣的距離控制在≥100μm，避開邊緣應力集中區。

七、芯片裂紋（Die Crack）失效分析流程

因為芯片裂紋（Die Crack）不良問題是一個比較典型的失效模式，所以我們在分析過程中是需要系統而全面的，確保每一個細節都不被忽視，以下分析流程用一個實例給大家展示：

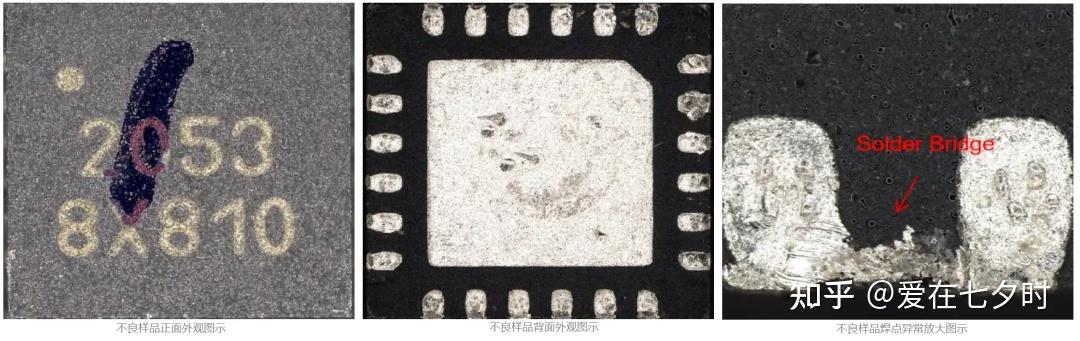

1、外觀檢查

利用高倍顯微鏡對樣品的正反面進行了細致的外觀檢查，發現背面焊點存在異常，而其他表面未見異常。這一發現就會給出一個提示信號，問題可能出在焊接過程中或材料本身的缺陷。

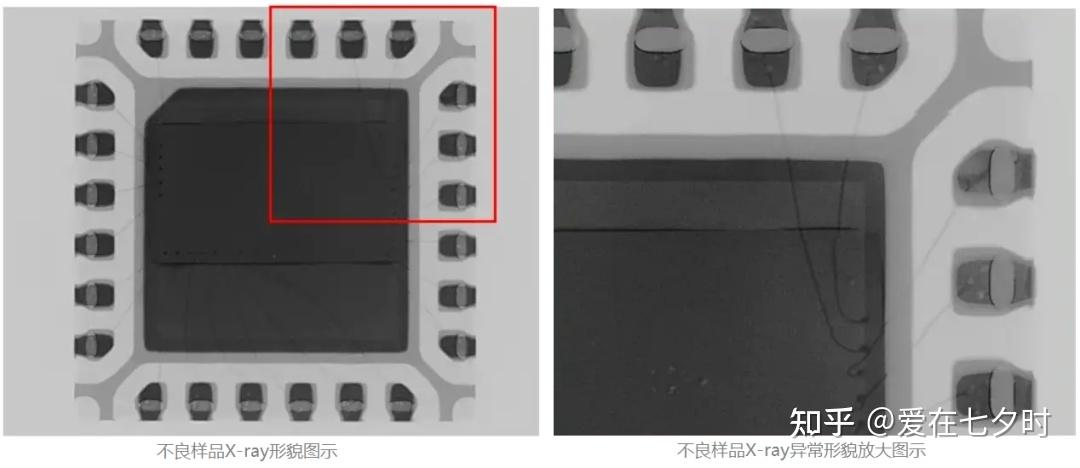

2、X-Ray分析

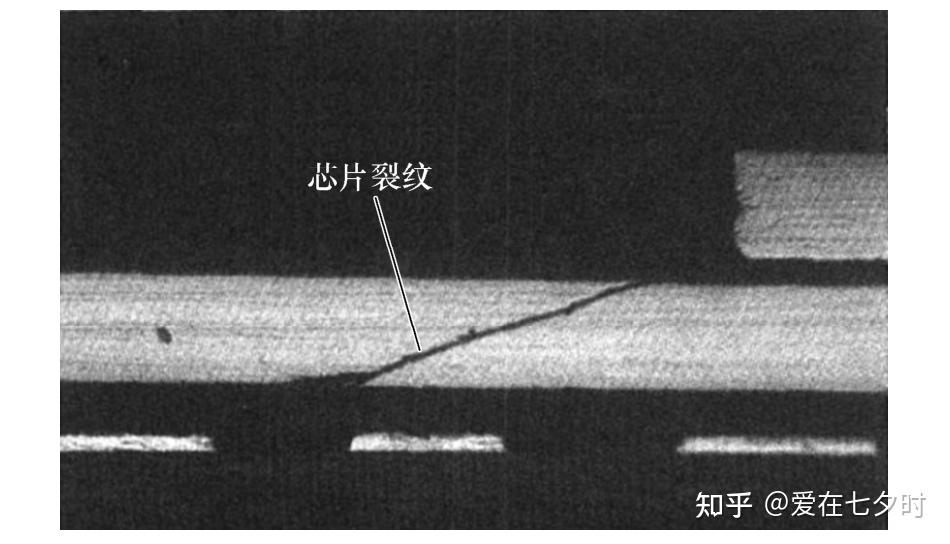

剛開始先做一些無損分析，初步確認問題點。通過X-ray檢查，可以發現樣品頂部金線有異常凹陷，這是導致焊點異常的直接原因。X-Ray分析能夠穿透材料表面，揭示內部結構的異常，這對于確定失效模式至關重要。

3、電性能測試

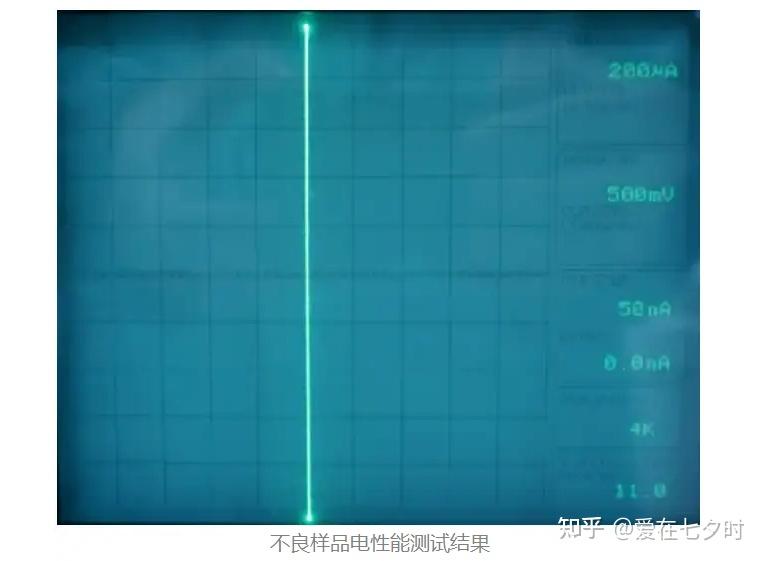

不良樣品的電性能測試結果顯示Pin8與Pin9之間存在短路，通過這一步就可證實在第一步做”外觀檢查“時的初步判斷：短路可能是由于焊接不良或材料缺陷導致的電連接異常。

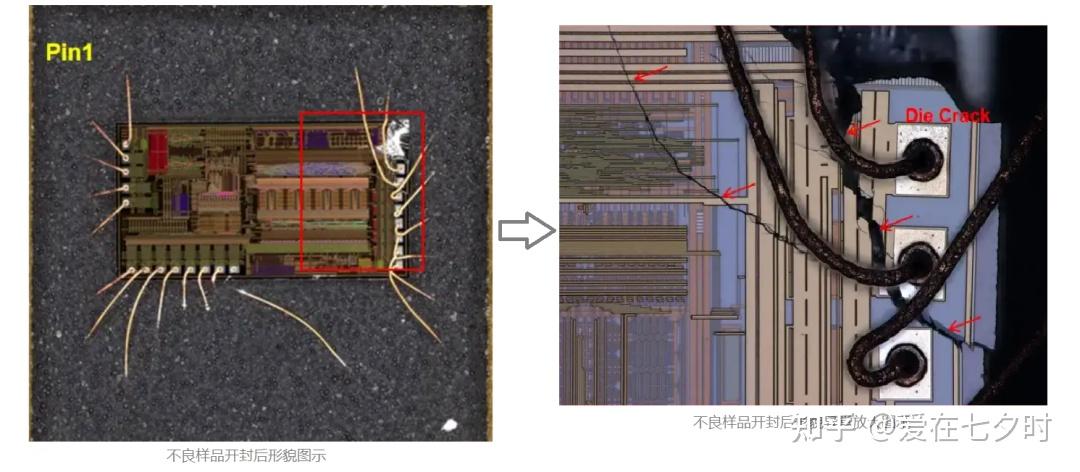

4、開封檢查

從這一步開始，就是做的有損分析了。不良樣品開封后，進一步發現芯片本身存在開裂現象，這是導致測試異常的根本原因。開封檢查是失效分析中的關鍵步驟，它允許我們直接觀察到芯片內部的物理損傷。

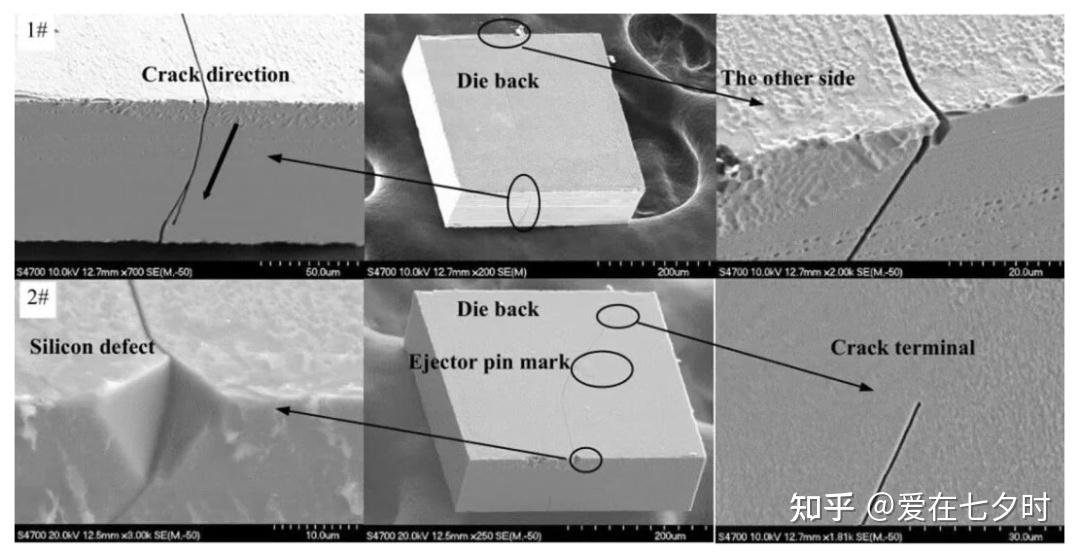

5、微觀分析

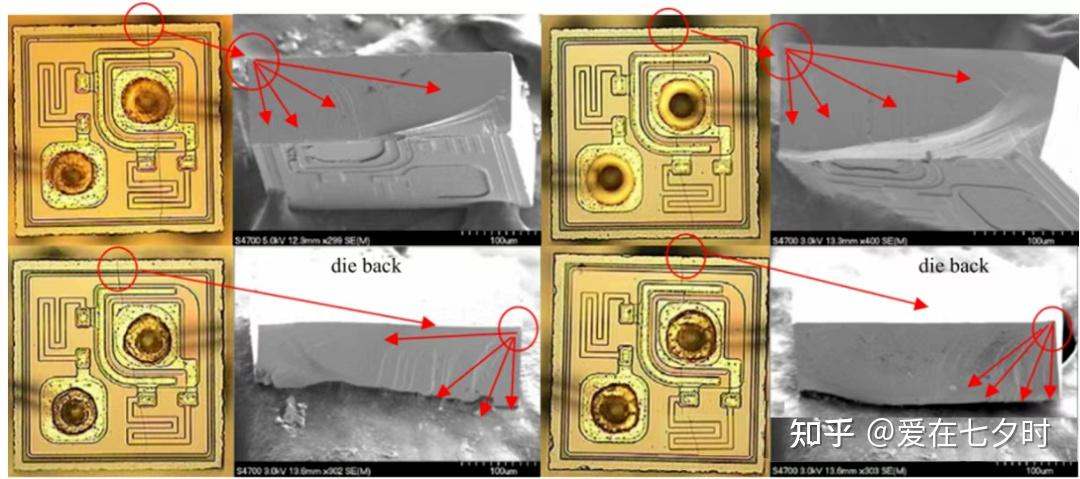

利用掃描電子顯微鏡(SEM)對開裂區域進行了微觀分析，觀察到裂紋的形態和分布，以及可能的裂紋起源點。SEM分析能夠提供高分辨率的圖像，幫助我們理解裂紋的形成機制。

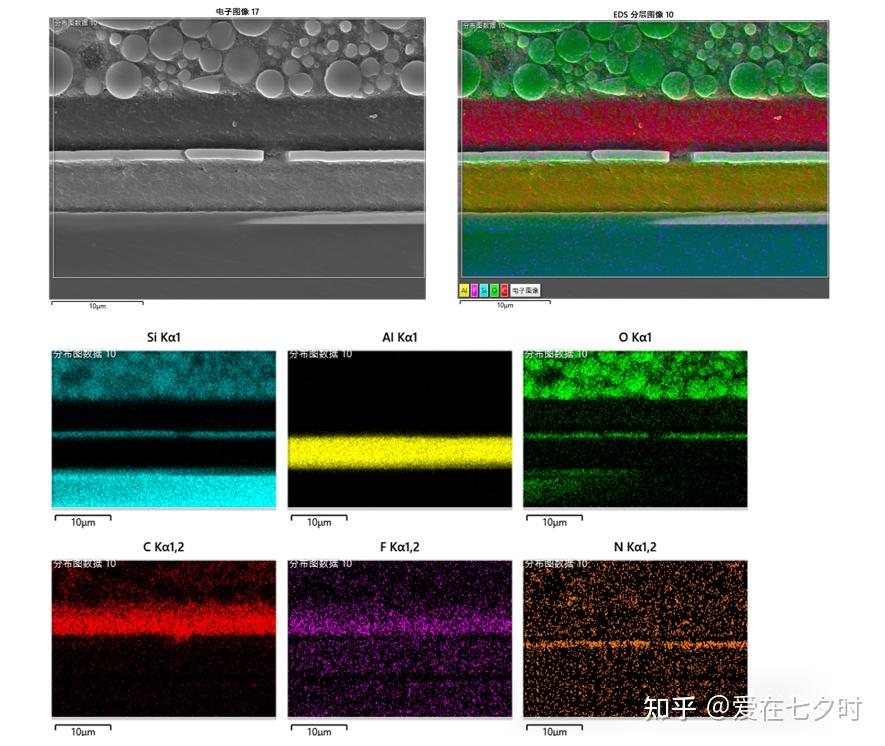

6、材料分析

對芯片材料進行了化學成分分析，以確定是否存在材料不純或成分不均勻的問題。這些因素都可能導致材料的脆性增加，從而引發開裂。

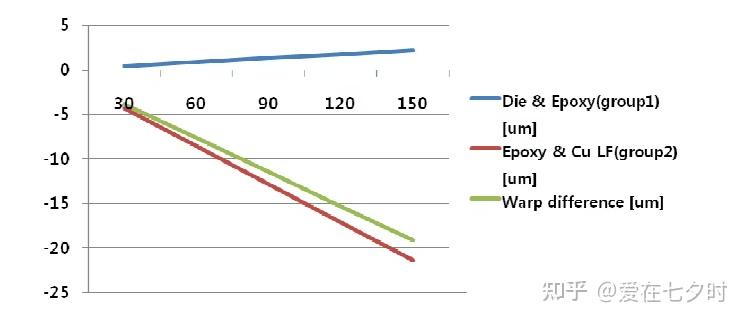

7、熱力學分析

通過熱力學分析，我們評估了芯片在不同溫度下的膨脹和收縮行為，以及這些熱力學特性如何影響芯片的機械穩定性。

8、力學性能測試

對芯片進行了力學性能測試，包括拉伸、壓縮和彎曲測試，以評估其抗裂性能。這些測試有助于我們了解芯片在實際使用條件下的力學響應。

9、環境應力篩選(ESS)

通過環境應力篩選，我們模擬了芯片在實際使用中可能遇到的各種環境條件，以評估其在極端條件下的可靠性。

通過這一單芯片裂紋（Die Crack）失效分析，可總結出：芯片開裂是導致測試異常的根本原因。這一發現不僅為客戶解決了眼前的問題，也為其后續的產品改進提供了方向。

八、芯片裂紋（Die Crack）失效的建議

為了有效的避免此類失效會流入市場，導致在客戶端發生客訴問題，我們應該從以下四個方面著手進行干預，以避免或是減少芯片裂紋（Die Crack）失效的不良案例，從而提升產品品質：

1、加強原材料質量控制

從源頭上確保芯片材料的均勻性和可靠性，減少因材料缺陷導致的芯片裂紋（Die Crack）風險。

2、優化封裝工藝

調整封裝過程中的溫度、壓力等參數，減少熱應力和機械應力對芯片的影響。

3、增強設計強度

在芯片設計階段考慮更多的應力因素，增強芯片結構的抗裂性能。

4、定期進行可靠性測試

通過定期的可靠性測試，及時發現潛在的失效風險，減少產品在市場中的失效率。

九、寫在最后面的話

因為“芯片裂紋（Die Crack）”失效模式它是與單晶硅的脆性本質直接相關，其失效可能隱匿于晶圓減薄、切割、貼裝及鍵合等應力工藝環節。由于裂紋初期可能不顯著影響電學性能，需通過高低溫?zé)嵫h(huán)實驗加速裂紋擴展——不同材料熱膨脹系數差異產生的熱應力，會促使微裂紋擴展至可見程度，最終影響器件可靠性。當前行業正探索激光切割、化學機械拋光（CMP）等低應力工藝，以及通過離子注入增強硅片機械強度的新技術，以減少工藝損傷。

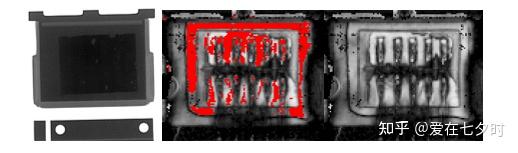

所以，半導體封裝中芯片裂紋（Die Crack）的不良是一個復雜的多物理場耦合問題，根源在于機械應力和熱應力。解決這一問題需要一個系統性的工程方法，貫穿于產品設計、材料選型、工藝制程和可靠性驗證的全過程。通過綜合運用先進的分析工具（如SAM）和科學的實驗設計，可以有效地定位根本原因并實施改進，最終提升產品的良率和長期可靠性。
