ADS8661Wis 是一款基于逐次逼近 (SAR) 模數轉換器 (ADC) 拓撲的集成數據采集系統。該器件具有高速、高精度 SAR ADC、集成差分模擬前端 (AFE) 輸入驅動電路。該ADS8661W包括一個高達 ±20V 的過壓保護電路和一個具有極低溫度漂移的片內 4.096V 基準電壓源。
該器件采用單 5V 模擬電源供電,但支持真正的雙極性輸入范圍和單極性輸入范圍。雙極性輸入范圍為±12.288V、±6.144V、±10.24V、±5.12V和±2.56V,單極性輸入范圍為0V至12.288V、10.24V、6.144V和5.12V。無論所選輸入范圍如何,這些器件都提供高電阻輸入阻抗 (≥ 1MΩ)。
多SPI數字接口向后兼容傳統SPI協議。此外,可配置的功能簡化了與各種主機控制器的接口。
*附件:ads8661w.pdf
特性
- 12位ADC,集成模擬前端
- 高速:1.25MSPS
- 軟件可編程輸入范圍:
- 雙極性差分范圍:±12.288V、±10.24V、±6.144V、±5.12V 和 ±2.56V
- 單極性差分范圍:0V–12.288V、0V–10.24V、0V–6.144V和0V–5.12V
- 模擬電源 (5V):1.65V 至 5V I/O 電源
- 恒定電阻輸入阻抗≥ 1MΩ
- 輸入帶寬:450kHz
- 輸入過壓保護:高達 ±20V
- 片內4.096V基準電壓源,具有低漂移
- 卓越的性能:
- DNL:±0.1LSB;INL:±0.15LSB
- 信噪比:74dBFS;總諧失真:–102dB
- 具有高、低閾值的 ALARM 功能
- 帶菊花鏈的多SPI?接口
- 擴展的工業溫度范圍:
- –40°C 至 +125°C
參數

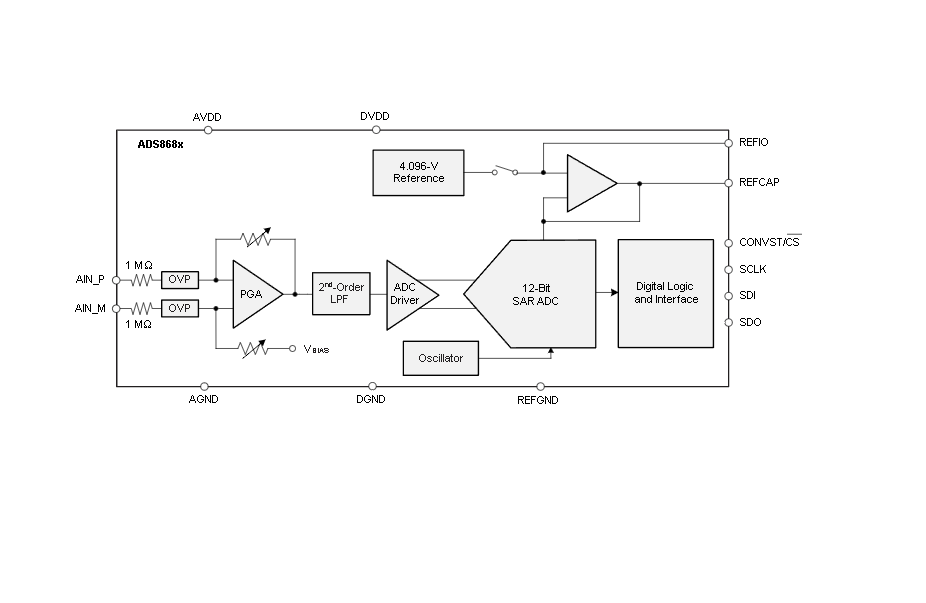

方框圖
?1. 產品概述?
- ?型號?:ADS8661W
- ?類型?:12位高速單電源SAR ADC數據采集系統
- ?關鍵特性?:
- 集成模擬前端(AFE)
- 采樣率:1.25 MSPS
- 軟件可編程輸入范圍:
- 雙極性差分:±12.288V、±10.24V、±6.144V、±5.12V、±2.56V
- 單極性差分:0V–12.288V、0V–10.24V、0V–6.144V、0V–5.12V
- 模擬電源(AVDD):5V
- I/O電源(DVDD):1.65V至5V
- 恒定電阻輸入阻抗≥1MΩ
- 輸入帶寬:450kHz
- 輸入過壓保護:高達±20V
- 片內4.096V基準,低溫漂
- 優異性能:
- DNL:±0.1 LSB
- INL:±0.15 LSB
- SNR:74 dBFS
- THD:–102 dB
- 帶高、低閾值的ALARM功能
- multiSPI?接口,支持菊花鏈
- 擴展工業溫度范圍:–40°C至+125°C
?2. 應用領域?
- 模擬輸入模塊
- 半導體測試
- 伺服驅動控制模塊
?3. 功能描述?
- 基于逐次逼近型ADC架構的集成數據采集系統
- 包含高速高精度SAR ADC、集成差分AFE輸入驅動電路
- 單5V模擬電源供電,支持真雙極性和單極性輸入范圍
- 高電阻輸入阻抗(≥1MΩ),與所選輸入范圍無關
- multiSPI數字接口向后兼容傳統SPI協議
?4. 引腳配置與功能?
- 16引腳WQFN封裝(4mm × 4mm)
- 關鍵引腳:
- 詳細引腳功能表見文檔第4章
?5. 技術規格?
- ?絕對最大額定值?:
- AIN_P、AIN_M對GND:–20V至20V
- AVDD對GND或DVDD對GND:–15V至15V
- ESD等級:
- HBM(模擬輸入引腳):±4000V
- HBM(其他引腳):±2000V
- CDM:±500V
- ?電氣特性?:
- 分辨率:12位
- 無失碼:12位
- 內部基準輸出:4.096V(典型值)
- 電源要求:
- AVDD:4.75V至5.25V
- DVDD:1.65V至AVDD
- ?時序特性?:
- 采樣頻率:1250 kSPS
- 采集時間:250ns
- 轉換時間:550ns
?6. 詳細功能說明?
- ?模擬輸入結構?:差分輸入結構,支持單端和差分輸入
- ?模擬輸入阻抗?:≥1MΩ,與采樣頻率無關
- ?輸入保護電路?:內部過壓保護電路,可承受±20V
- ?可編程增益放大器?:支持多種增益配置
- ?二階低通濾波器?:抗混疊濾波器,–3dB截止頻率500kHz
- ?基準?:
- 內部基準:4.096V,帶快速建立緩沖器
- 外部基準:支持使用外部4.096V基準
?7. 寄存器映射?
- 包含9個配置寄存器,用于設備控制和狀態監控
- 詳細寄存器映射表見文檔第7章
?8. 應用與實現?
?9. 文檔支持?
- 相關文檔包括OPA320、SN6501、TPS7A49、ISO764xFM數據手冊和AN-2029應用筆記
?10. 機械、封裝與訂購信息?
- 封裝:WQFN-16(RUM)
- 訂購型號:ADS8661WRUMR
-
