該ADS8363為雙16位、1MSPS的模數轉換器（ADC），配備八個偽或四個全差分輸入通道，分為兩對，用于同步采集信號。模擬輸入與ADC輸入保持差分。輸入多路復用器可采用偽差分模式，支持每個ADC最多四個通道（4x2），或全差分模式，允許每個ADC轉換最多兩個輸入（2x2）。ADS7263是14位版本，ADS7223是ADS8363的12位版本。

ADS8363、ADS7263和ADS7223提供兩個可編程參考輸出、靈活的電源電壓范圍、可編程自動音序器、每個通道最多存儲四個轉換結果的數據，以及多種關機功能。

所有設備均采用5毫米×5毫米、32針VQFN封裝。
*附件：ads7223.pdf

特性

• 八個偽差分或四個全差分輸入
• 兩個通道的同時采樣
• 卓越的交流表現：
  • 信噪比：
    93 dB（ADS8363）
    85 dB（ADS7263）
    73 dB（ADS7223）
  • THD：
    –98 dB（ADS8363）
    –92 dB（ADS7263）
    –86 dB（ADS7223）
• 雙可編程和緩沖2.5伏參考允許：
  • 兩種不同的輸入電壓范圍設置
  • 兩級PGA實施
• 可編程自動序列器
• 集成數據存儲（每通道最多4個），用于過采樣應用
• 安全應用的2位計數器
• 在擴展工業溫度范圍內：–40°C至+125°C內完全規范

參數

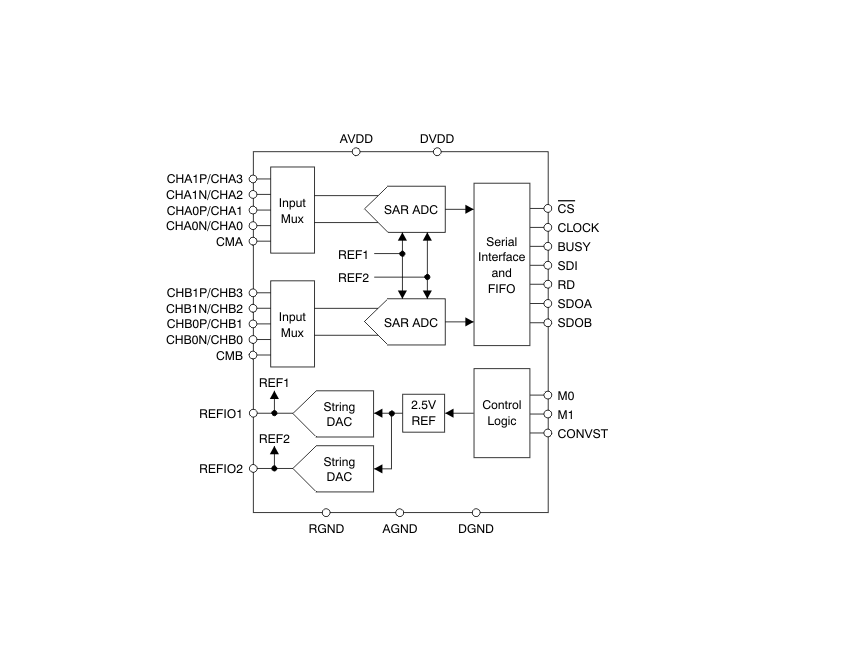

方框圖

?1. 產品概述?

• ?型號系列?：ADS8363（16位）、ADS7263（14位）、ADS7223（12位）
• ?類型?：雙通道、同時采樣模數轉換器（ADC）
• ?核心特性?：
  • 支持8路偽差分或4路全差分輸入通道
  • 兩個ADC通道可同時采樣
  • 最大采樣率：1 MSPS
  • 集成雙路可編程2.5V基準電壓源
  • 內置數據存儲器（每通道最多4個結果），支持過采樣應用
  • 工作溫度范圍：-40°C至+125°C
  • 32引腳VQFN封裝（5mm×5mm）

?2. 關鍵性能參數?

• ?分辨率?：
  • ADS8363：16位
  • ADS7263：14位
  • ADS7223：12位
• ? 信噪比（SNR） ?：
  • ADS8363：93 dB（典型值）
  • ADS7263：85 dB（典型值）
  • ADS7223：73 dB（典型值）
• ? 總諧波失真（THD） ?：
  • ADS8363：-98 dB（典型值）
  • ADS7263：-92 dB（典型值）
  • ADS7223：-86 dB（典型值）
• ?線性誤差?：
  • ADS8363：±3 LSB（半時鐘模式），±4 LSB（全時鐘模式）
• ?電源電壓?：
  • 模擬電源（AVDD）：2.7V至5.5V
  • 數字電源（DVDD）：2.3V至5.5V

?3. 功能模式?

• ?輸入配置?：
  • 全差分模式（2×2）：每ADC支持2個差分輸入對
  • 偽差分模式（4×2）：每ADC支持4個單端輸入
• ?時鐘模式?：
  • 半時鐘模式：0.5-20 MHz時鐘頻率
  • 全時鐘模式：1-40 MHz時鐘頻率
• ?操作模式?：
  • 模式I：手動通道控制，雙數據輸出
  • 模式II：手動通道控制，單數據輸出（僅半時鐘模式）
  • 模式III：自動通道選擇，雙數據輸出
  • 模式IV：自動通道選擇，單數據輸出（僅半時鐘模式）

?4. 接口與編程?

• ?串行接口?：SPI兼容
• ?控制引腳?：
  • M0、M1：模式選擇
  • CONVST：轉換啟動
  • RD：數據讀取
  • CS：片選
• ?寄存器系統?：
  • CONFIG寄存器：配置輸入通道、功耗模式等
  • REFDAC1/REFDAC2寄存器：控制內部基準DAC
  • SEQFIFO寄存器：控制序列器和FIFO
  • REFCM寄存器：基準和共模選擇

?5. 應用領域?

• 電機控制：電流和位置測量（包括安全應用）
• 電能質量測量
• 三相電源控制
• 可編程邏輯控制器
• 工業自動化
• 保護繼電器

?6. 電源管理?

• ?功耗模式?：
  • 正常模式
  • 掉電模式：5 μA電流
  • 睡眠模式：1.2 mA電流
  • 自動睡眠模式：轉換間自動進入低功耗狀態

?7. 封裝與可靠性?

• ?封裝信息?：32引腳VQFN（RHB）
• ?熱阻參數?：
  • 結到環境熱阻：33.3°C/W
• ?ESD等級?：
  • 人體模型：±2000V
  • 充電設備模型：±500V
• ?基準電壓?：
  • 內部基準：2.5V（典型值）
  • 外部基準輸入范圍：0.5V至2.525V
• ?數據保持?：105°C下20年

該器件適用于需要高精度、同時采樣和多通道數據采集的工業應用場景，特別適合電機控制、電力監測等要求高可靠性和精度的系統。
