【電子DIY作品】甲醛顆粒物溫濕度等多合一檢測設備（更新）

可用于粉塵PM2.5檢測、甲醛檢測、二氧化碳濃度檢測。

增加了數值單位，如PM2.5與甲醛濃度都是ug/m3，二氧化碳濃度為ppm。

操作優化：

單擊顯示下一個功能頁面，雙擊顯示上一個功能頁面。

按鈕操作代碼優化，目前可穩定執行以上操作。

家里剛裝修總是覺得害怕有甲醛影響健康。市場上雖然有很多這樣的檢測設備，開始想買來，后來又覺得功能太過單一，就想著自己能不能做一個呢。

這個設備可以配合，桌面空氣凈化器使用。后面可能去完善這部分功能。

已經預留的兩個引腳。 外部接口這里有四個針腳，開始想的是，兩個引腳一個引腳是VCC 一個GND， 另外兩個是用來控制設備用的。

一個 控制風扇轉速，一個控制開關。當空氣質量不好的時候就開啟。想法是使用電腦的12cm風扇。配合PM2.5 濾紙 做個空氣凈化器。

但是后來發現沒考慮開關問題。要么電池耗盡，否則設備永遠開機，外殼都打印出來了，使用其中兩個針腳做為開關使用吧，斷開電池的正極。插入排針以后導通電池正極就成了開關了。

模塊選擇

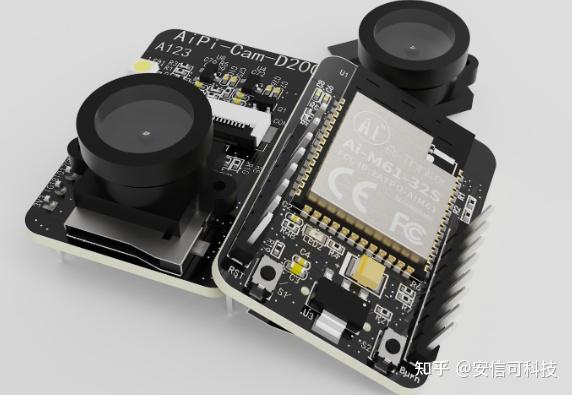

小安派-Cam-D200

（一開始想著用這個，但是，但是不知道為啥，串口讀取數據就會跑飛，然后就換了）

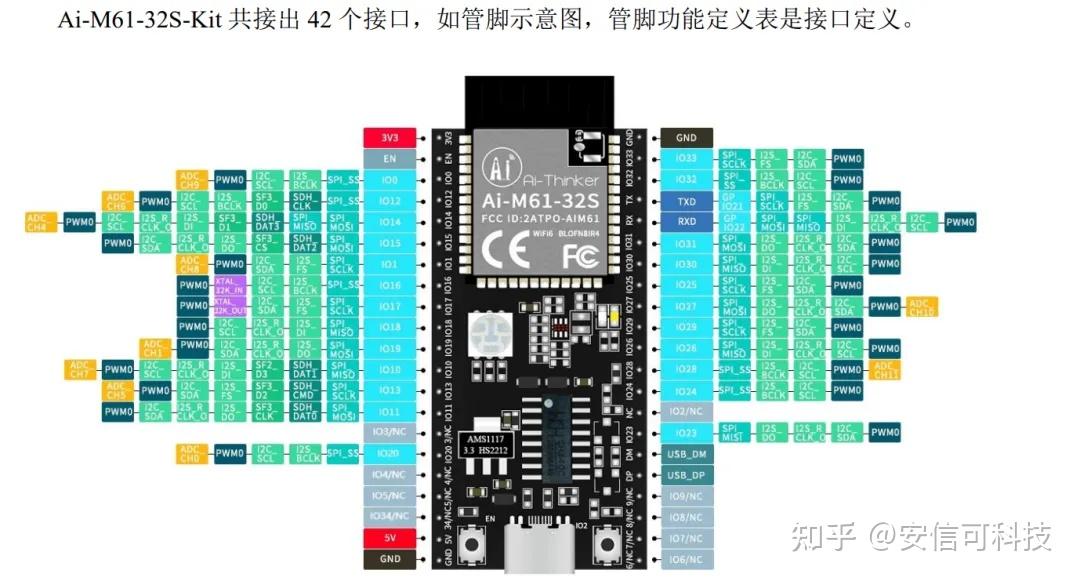

Ai-M61-32S-Kit

（最后用了這個）

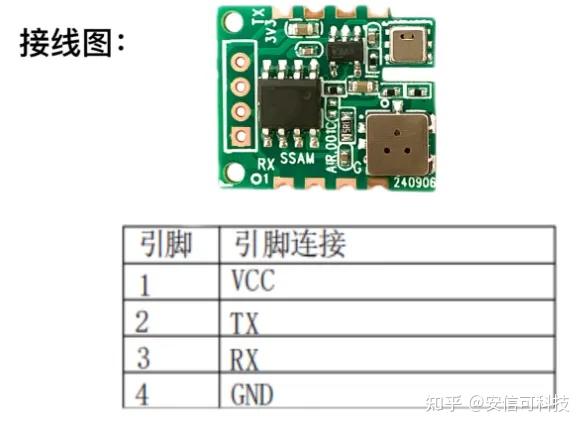

21VOC五合一空氣質量檢測模塊

文檔：

附件：21VOC（TVOC，甲醛，CO2，溫濕度）模塊說明書-V01.01.pdf

附件：五合一協議[5字節].docx

接線方案：

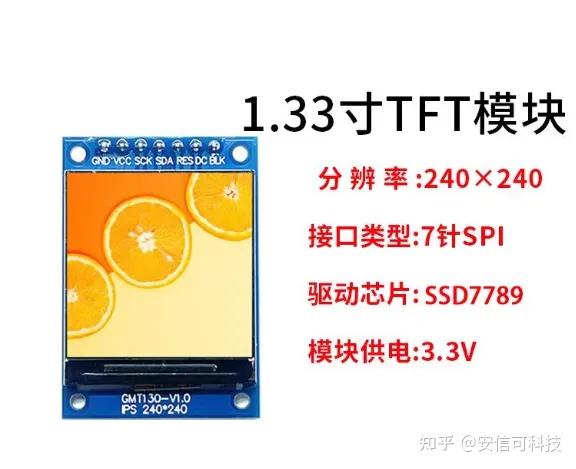

1.3 寸屏幕

接線方案：

按鈕

接線方案：

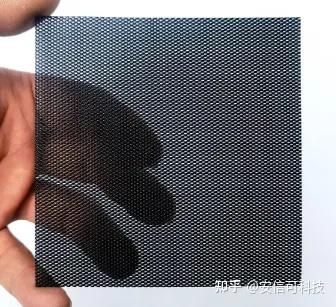

通氣孔

小孔微孔鋁網格網菱形六角形孔鋁板

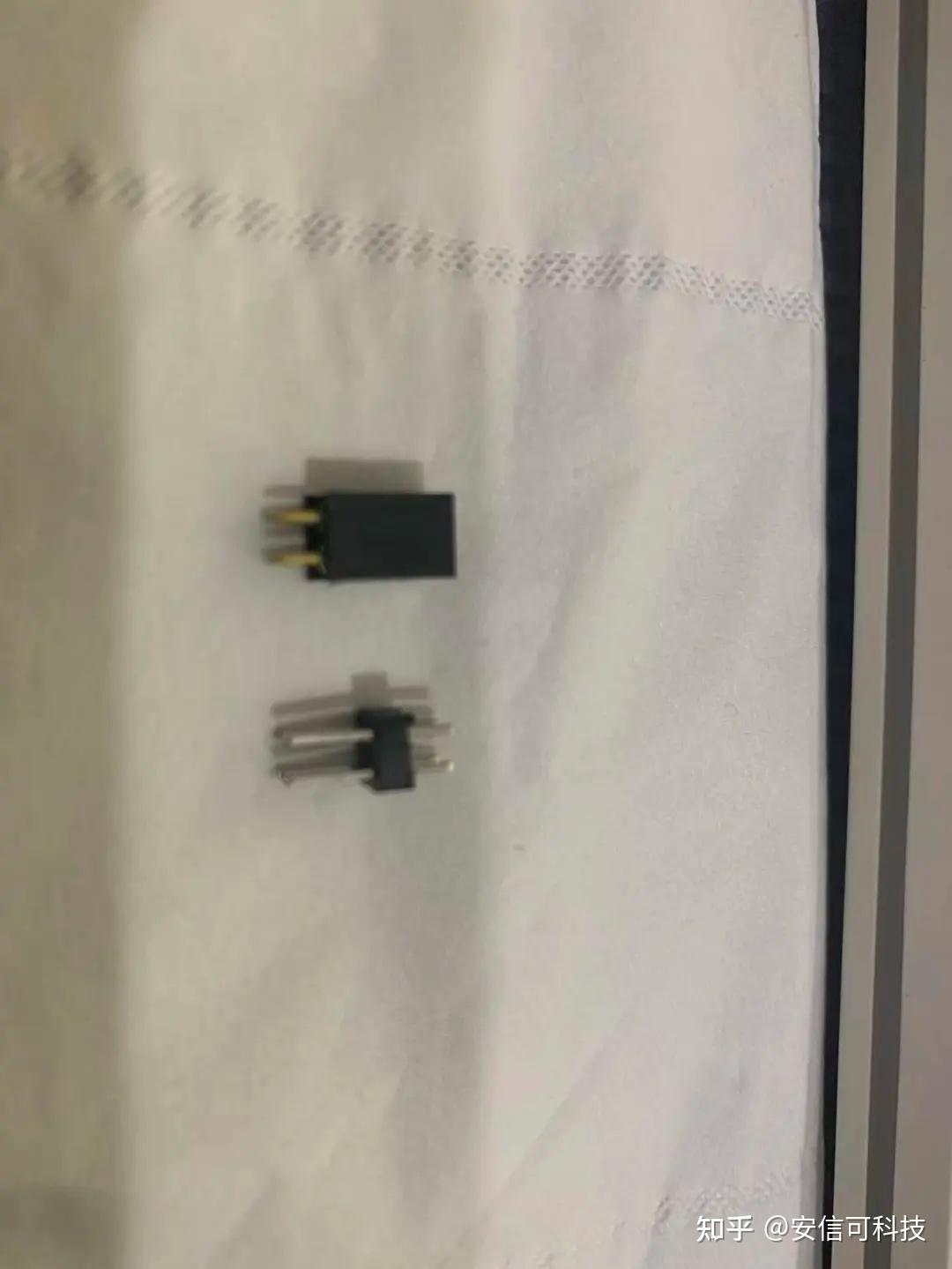

外部接口

主要用于控制外部設備和作為開關使用。

接線方案：

由于沒有論壇其他大佬那樣自己畫板的能力，所有都是用現有開發板做的。唯一的壞處就是不能 控制設備的大小和功耗。還有一些組件也不能按照自己的意愿去調整。

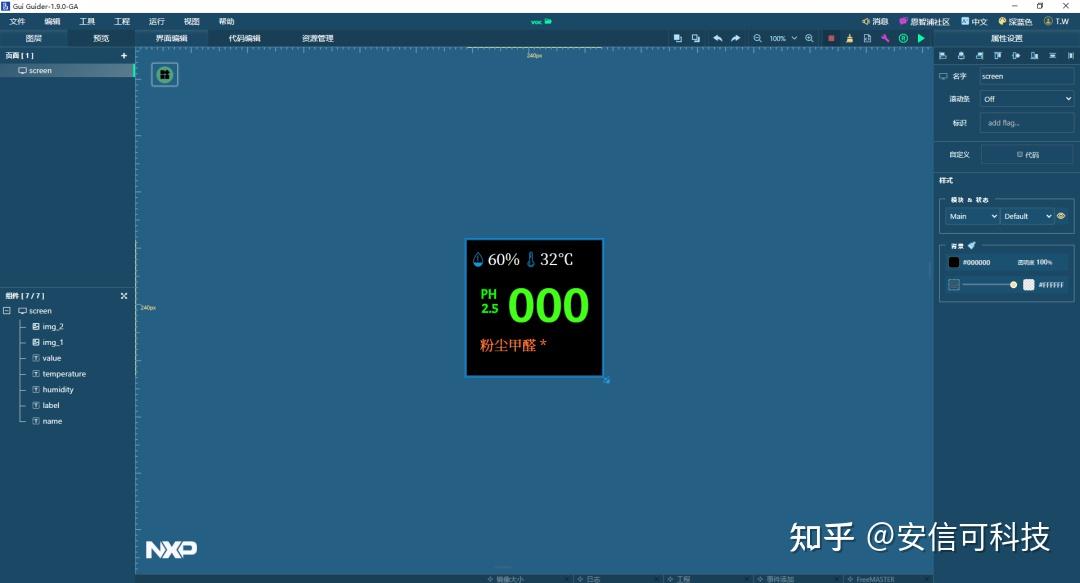

頁面設計

對于檢測設備頁面也沒必要那么華麗，簡單構建了一下布局。

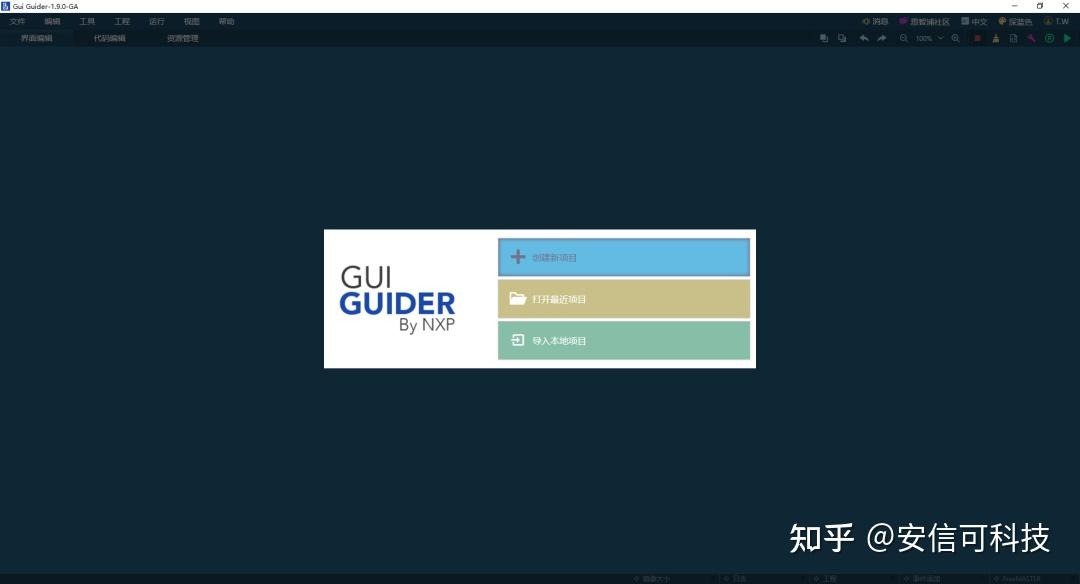

創建新項目

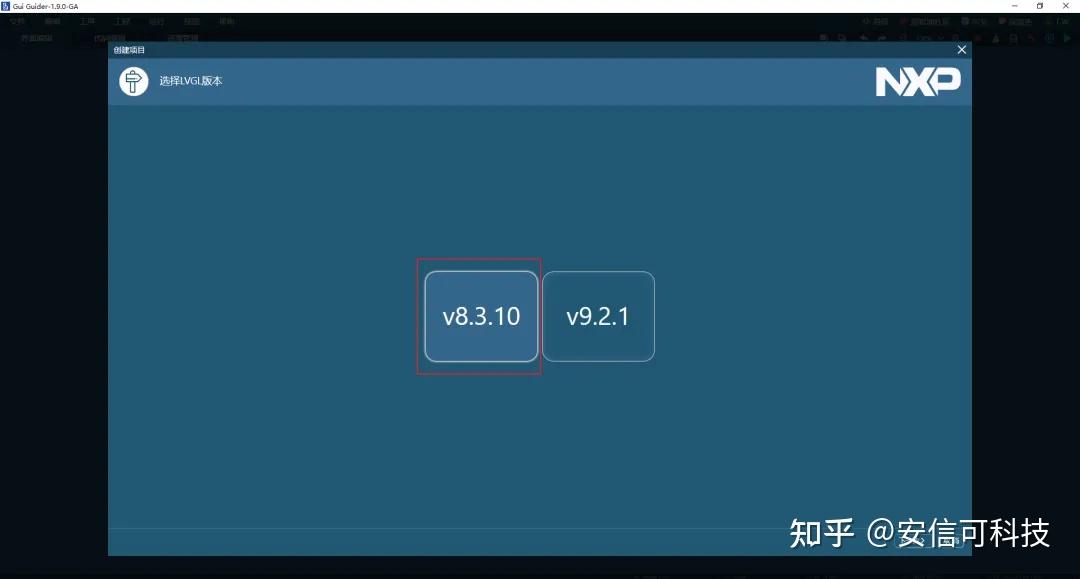

選擇lvgl版本 V8.3.10

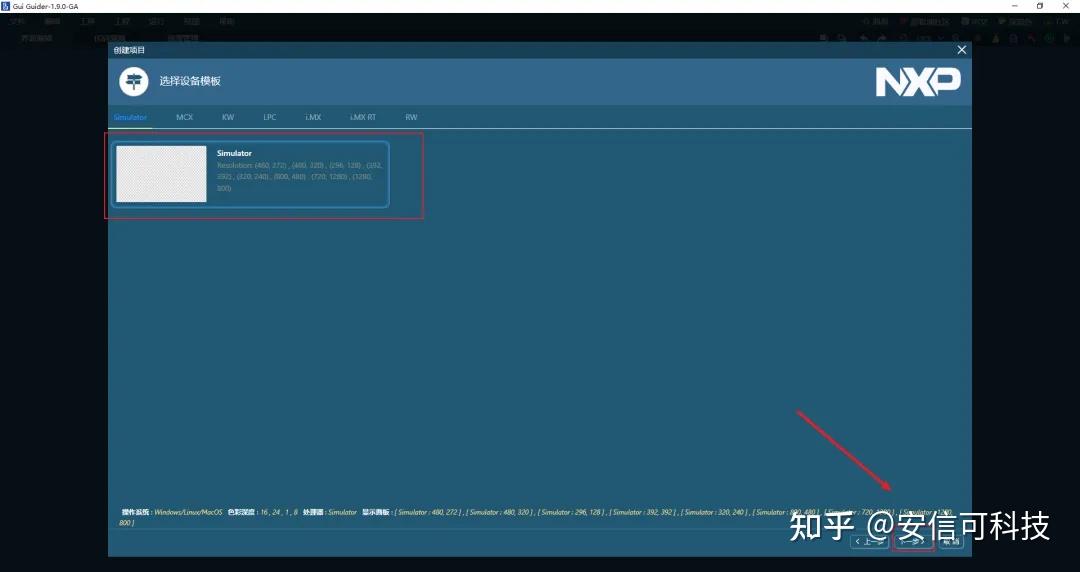

選擇設備模板

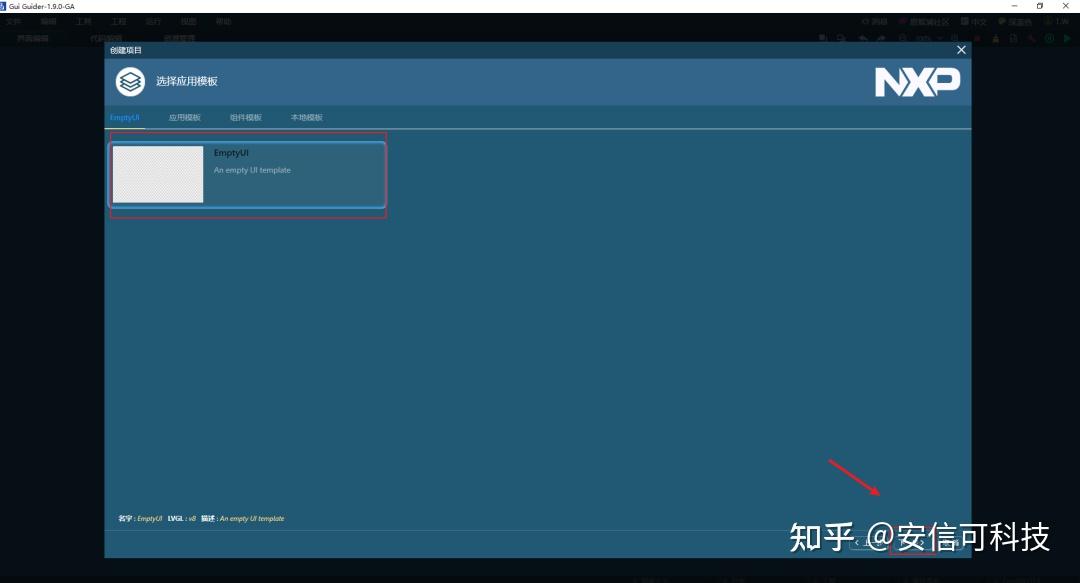

選擇應用模板

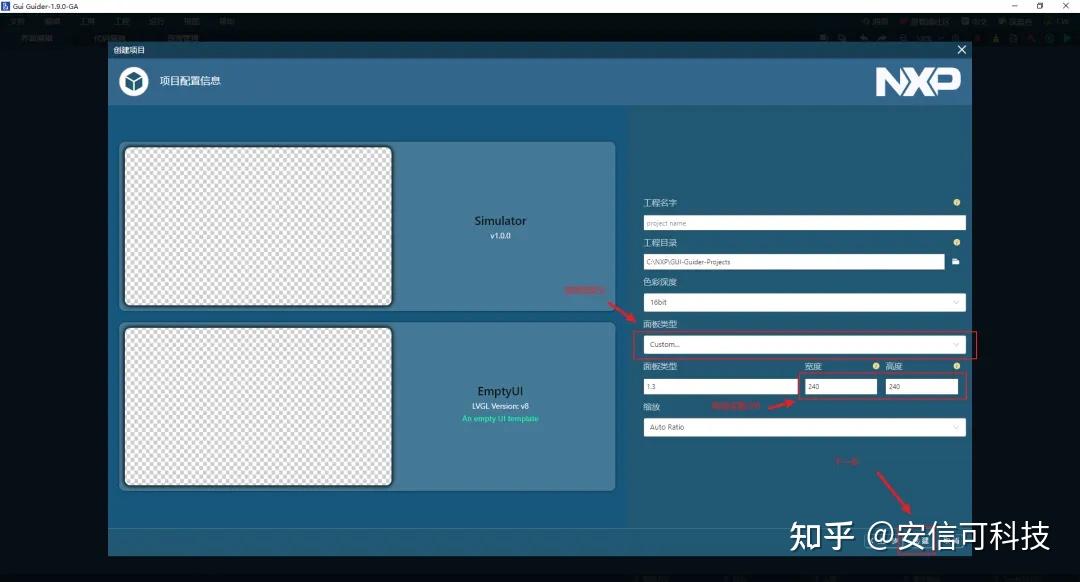

項目配置信息

面板類型改成Custom，名字自己起個就行，屏幕的我是240x240 的所以就設置成這個。然后點擊創建。

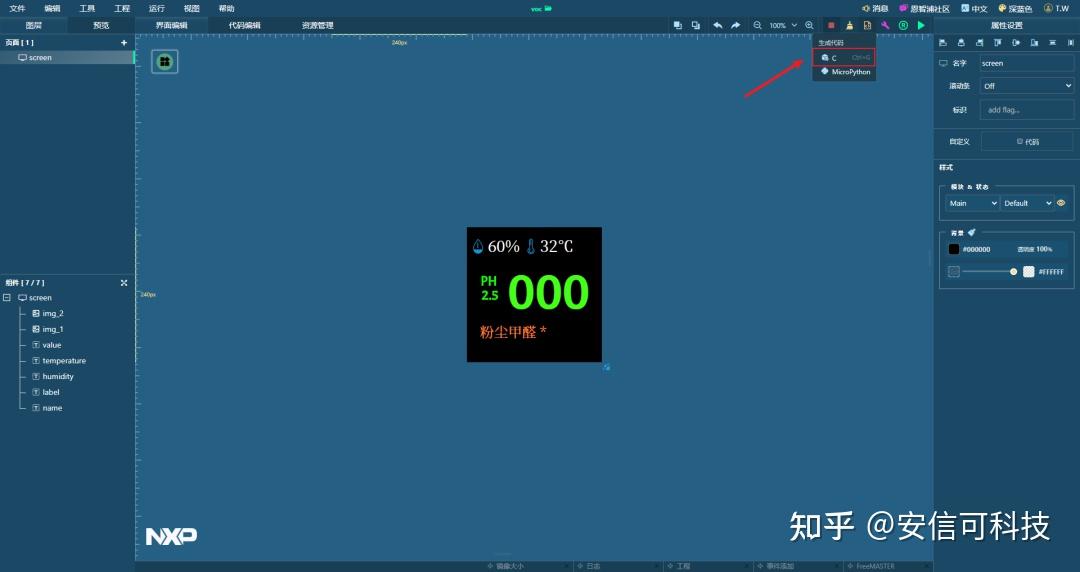

生成C代碼

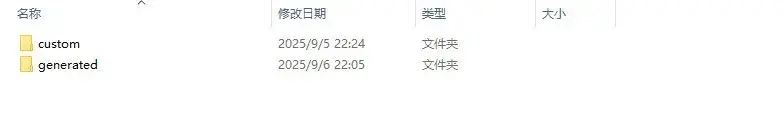

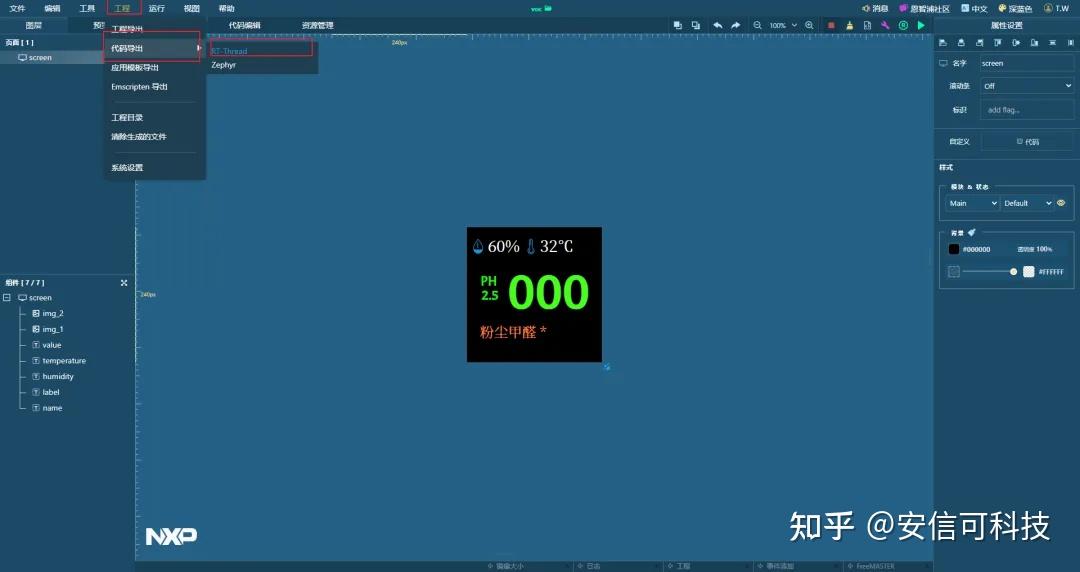

導出代碼

頁面到這里就設計好了。

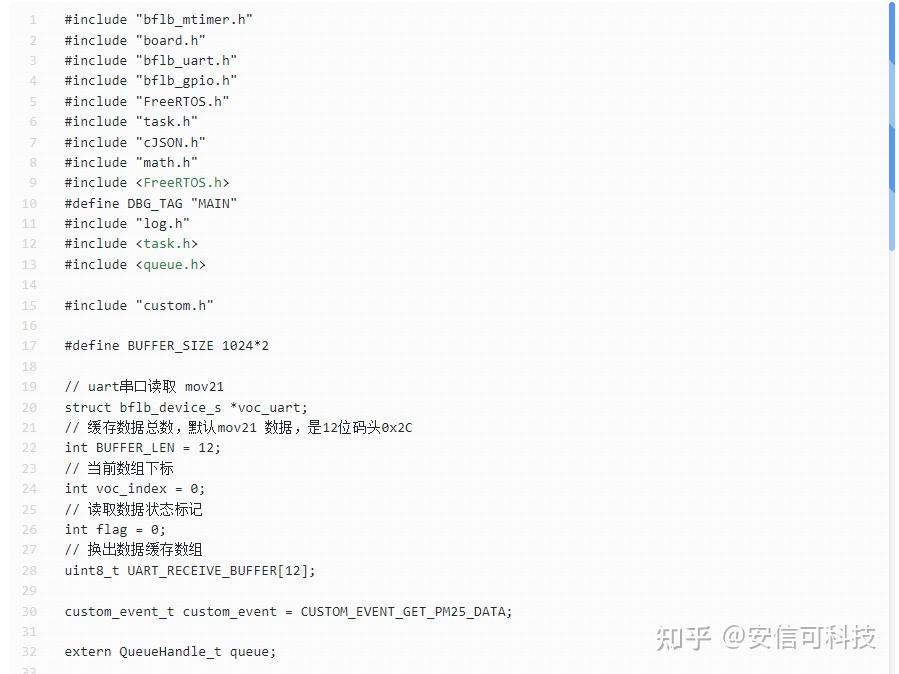

代碼

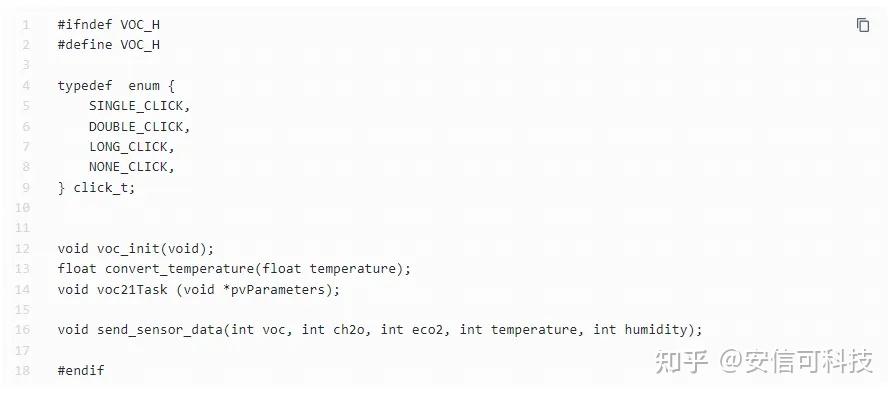

voc.h（點擊鏈接查看代碼）

【電子DIY作品】甲醛顆粒物溫濕度等多合一檢測設備（更新） - 電子DIY - 物聯網開發者社區-安信可論壇 - Powered by Discuz!

voc.c（點擊鏈接查看代碼）

【電子DIY作品】甲醛顆粒物溫濕度等多合一檢測設備（更新） - 電子DIY - 物聯網開發者社區-安信可論壇 - Powered by Discuz!

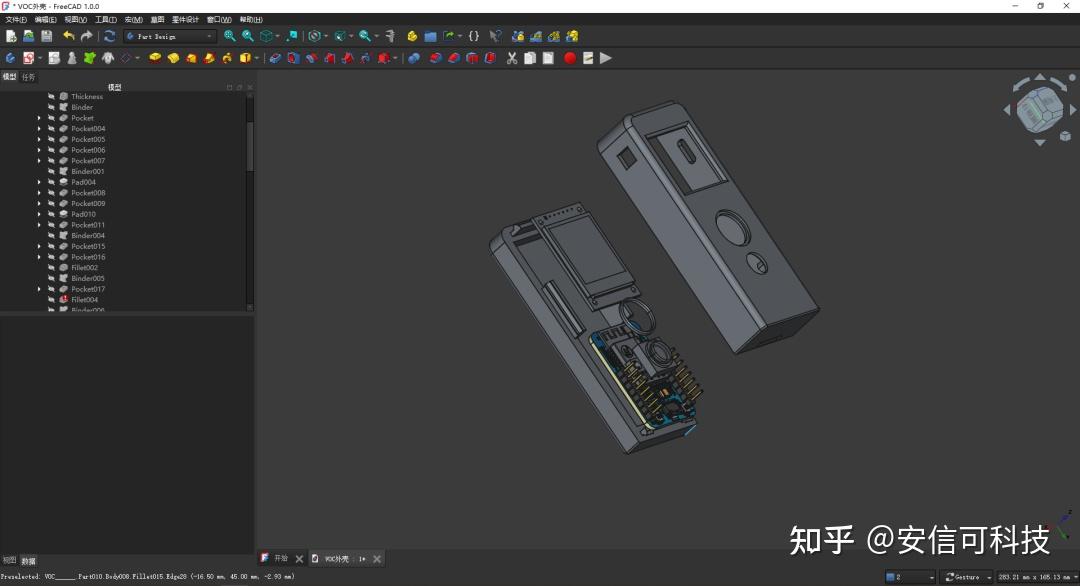

FreeCAD 外殼設計

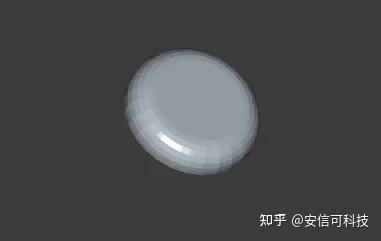

這個是通氣孔那個鋁網的磨具。手工裁剪的時候把它平的面放在鋁網上，轉著圈剪下來。然后再將鋁網放在曲面這面，按壓。這樣就可以得到一個拱形的罩子了 O(∩_∩)O哈哈~。

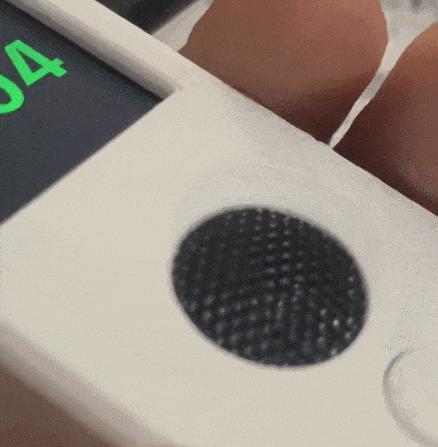

效果

有個圓圓的凸起，效果還是蠻不錯的。

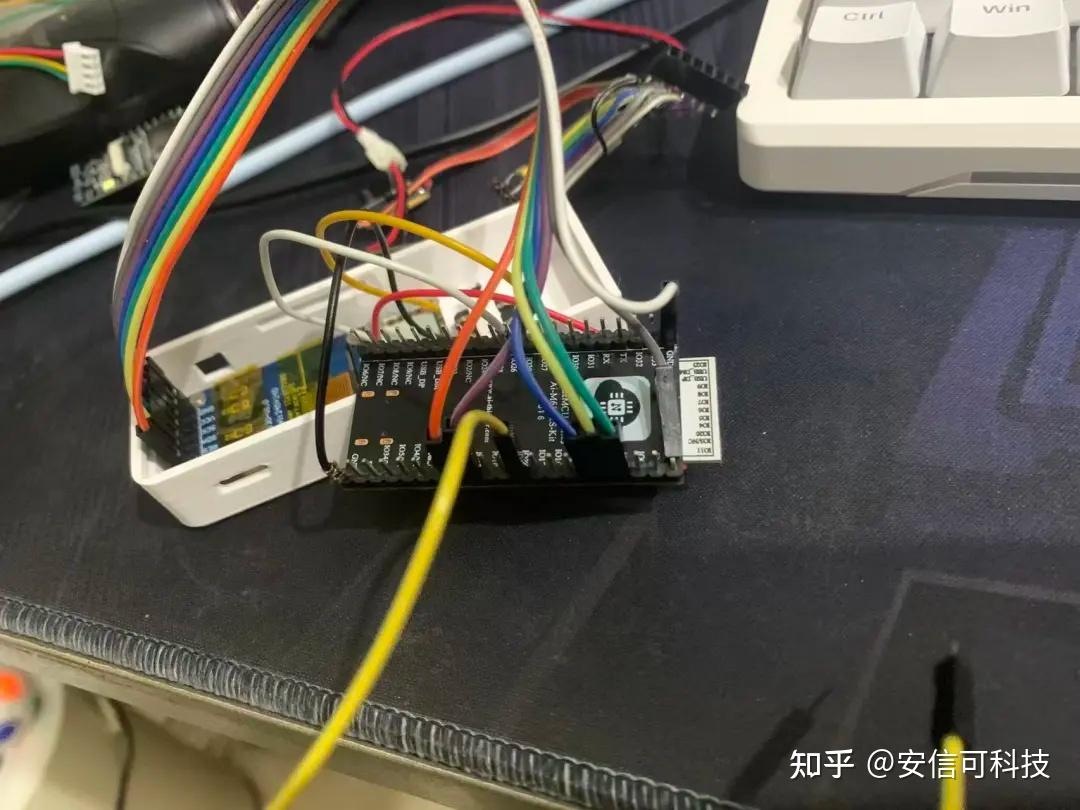

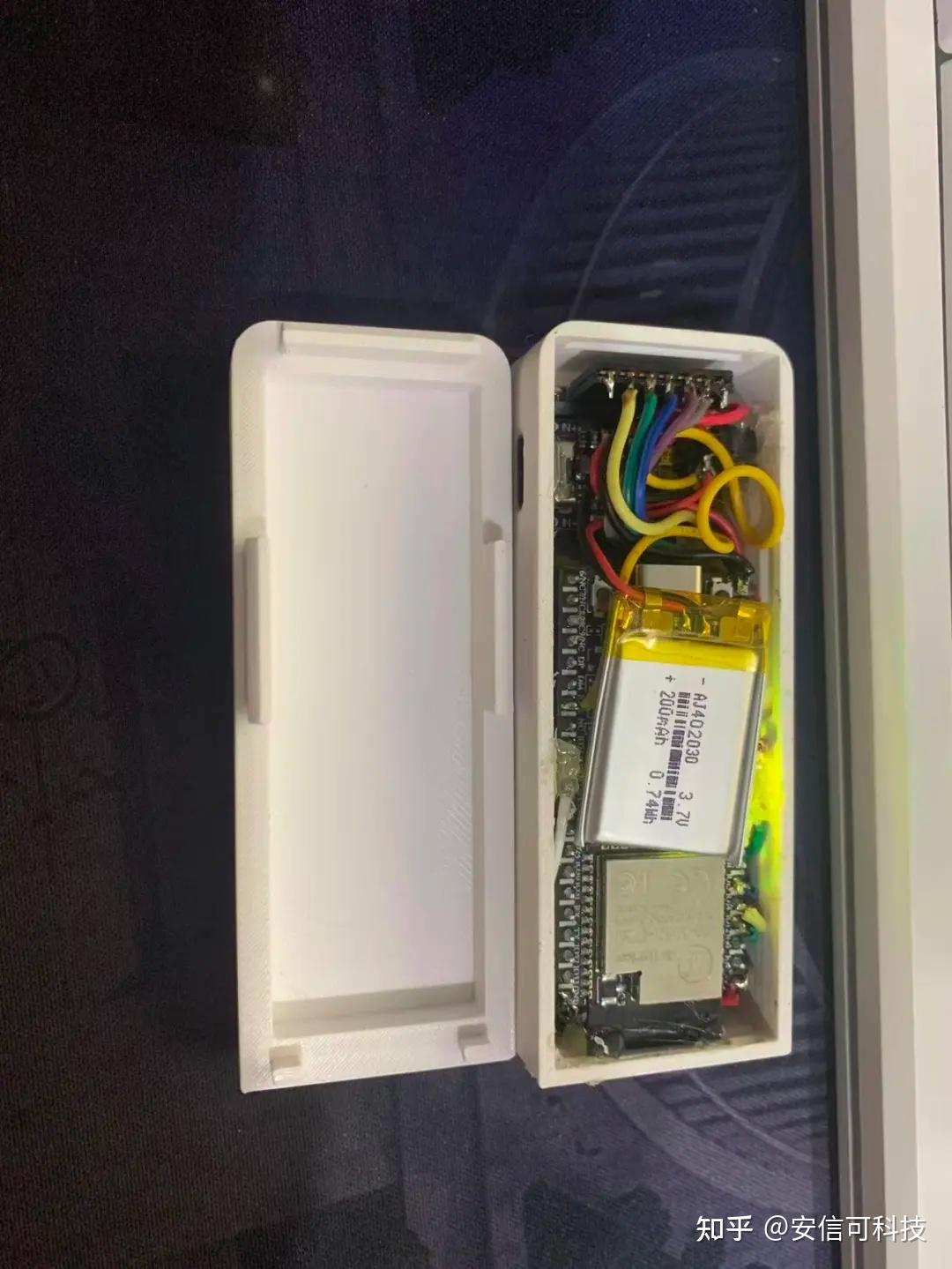

組裝調試

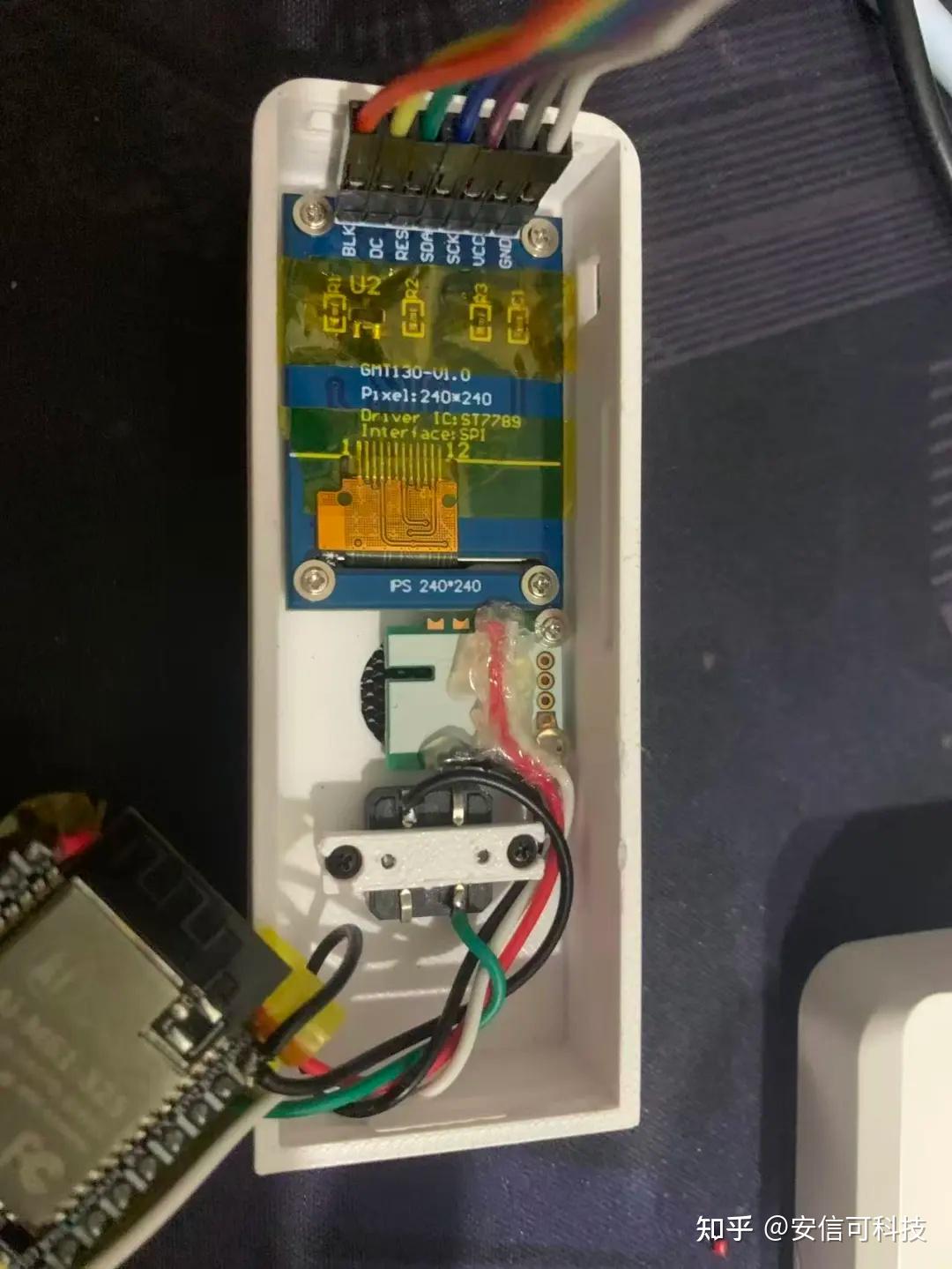

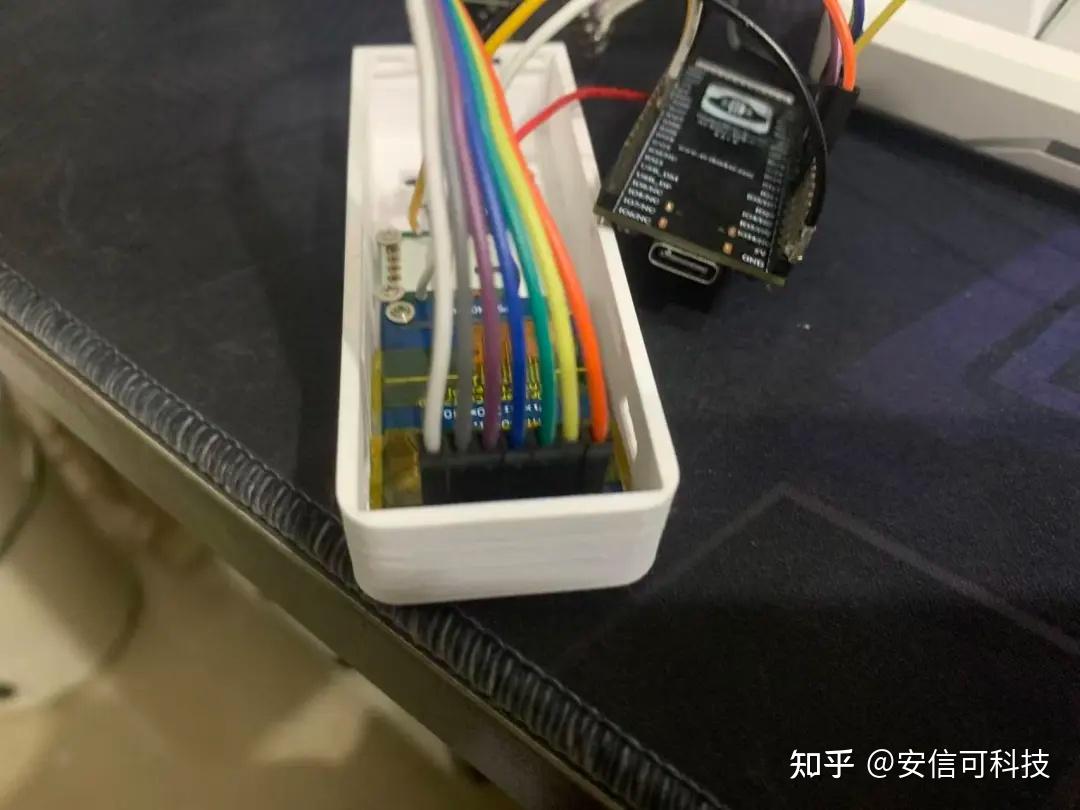

屏幕接線

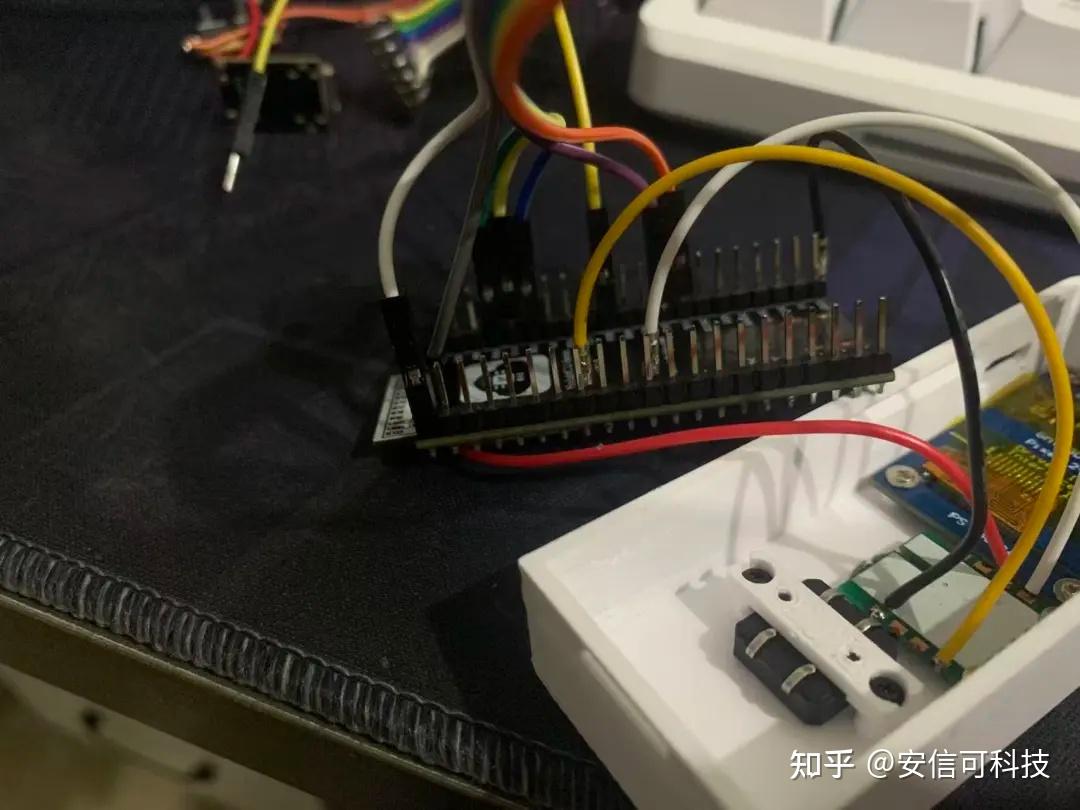

按鈕組裝

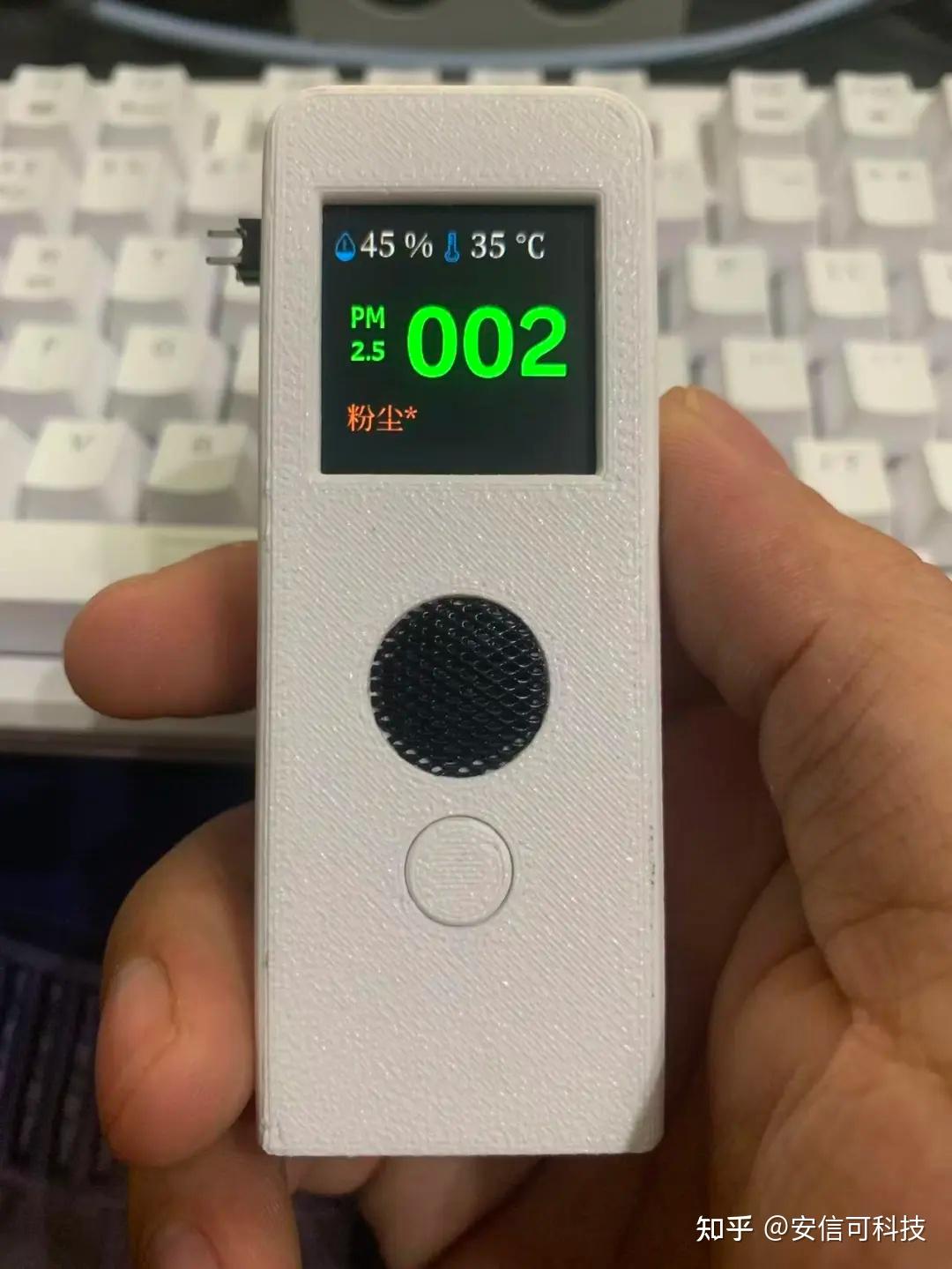

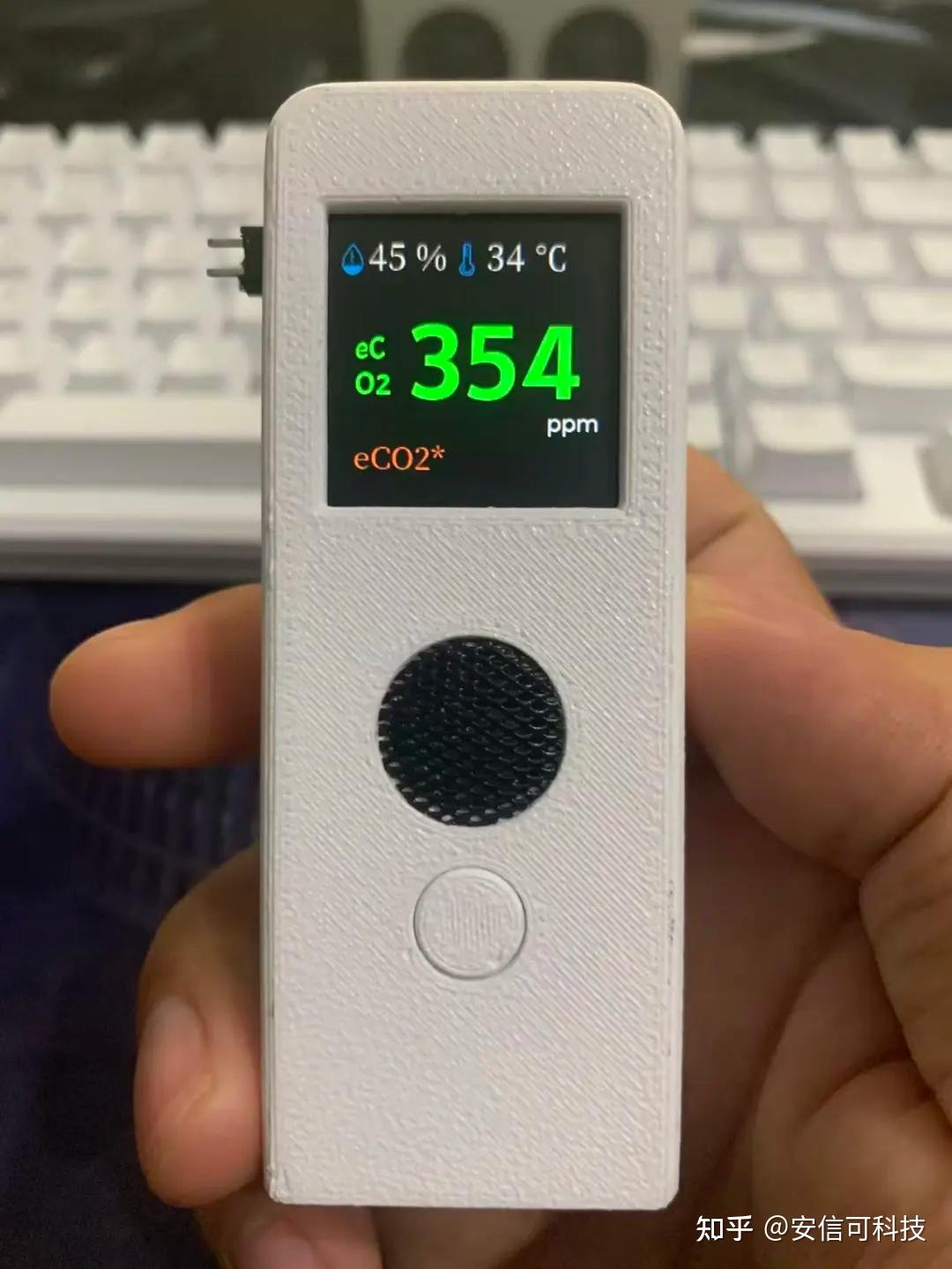

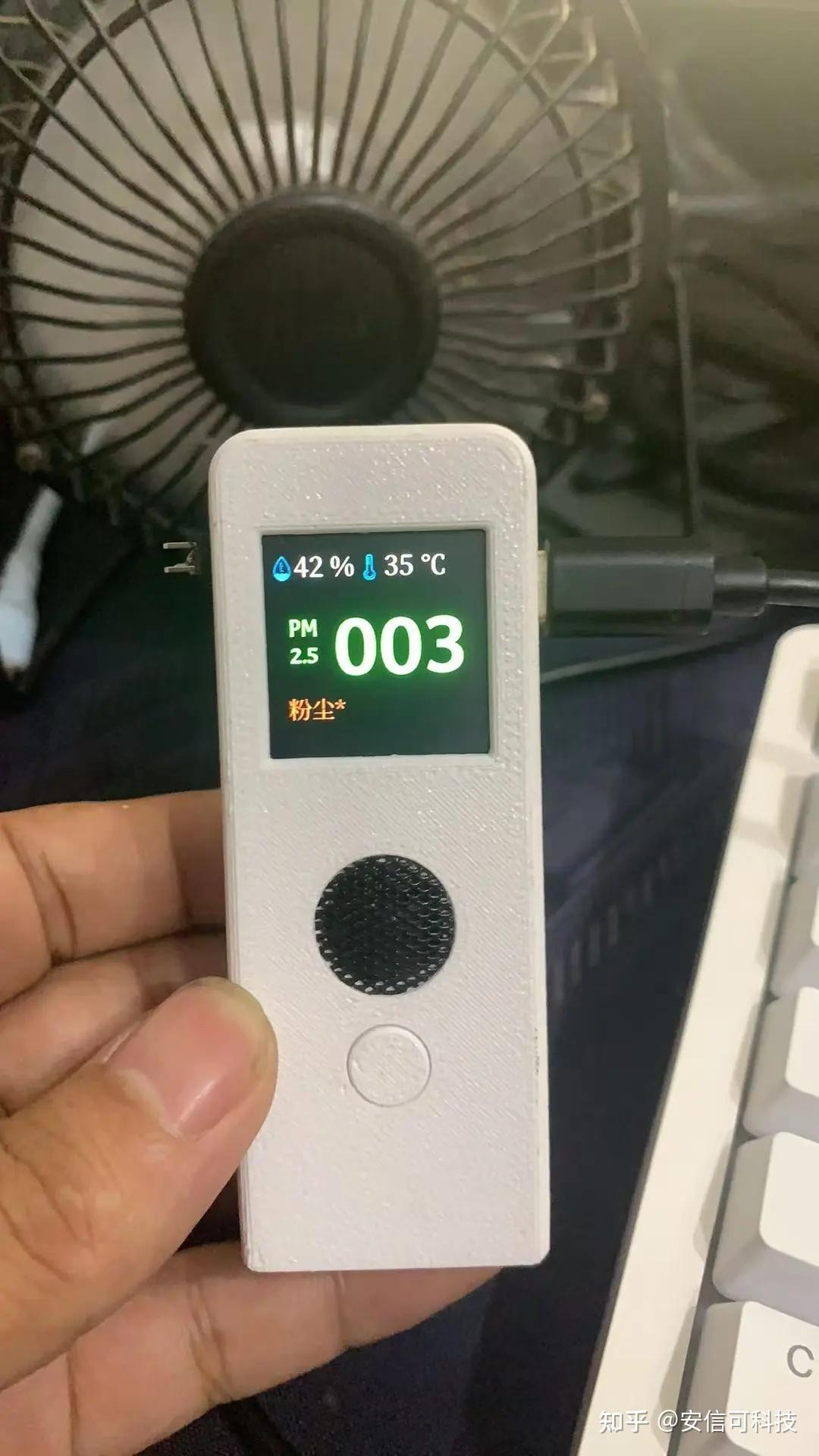

最終效果/充電

3D模型外殼： 附件：3D外殼模型.zip

固件： 附件：voc_fan_bl616.zip

源碼： 附件：voc_fan.zip

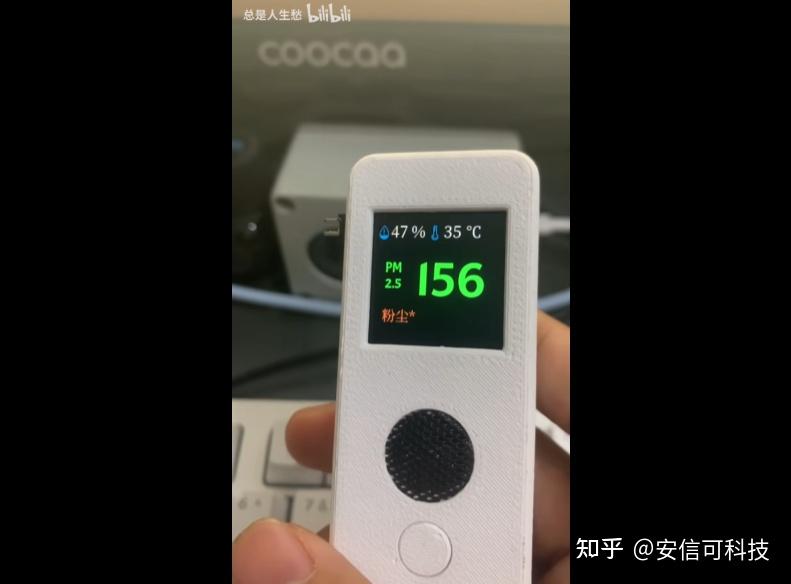

視頻效果

基于Ai-m61-32s kit 空氣質量檢測設備_嗶哩嗶哩_bilibili

操作

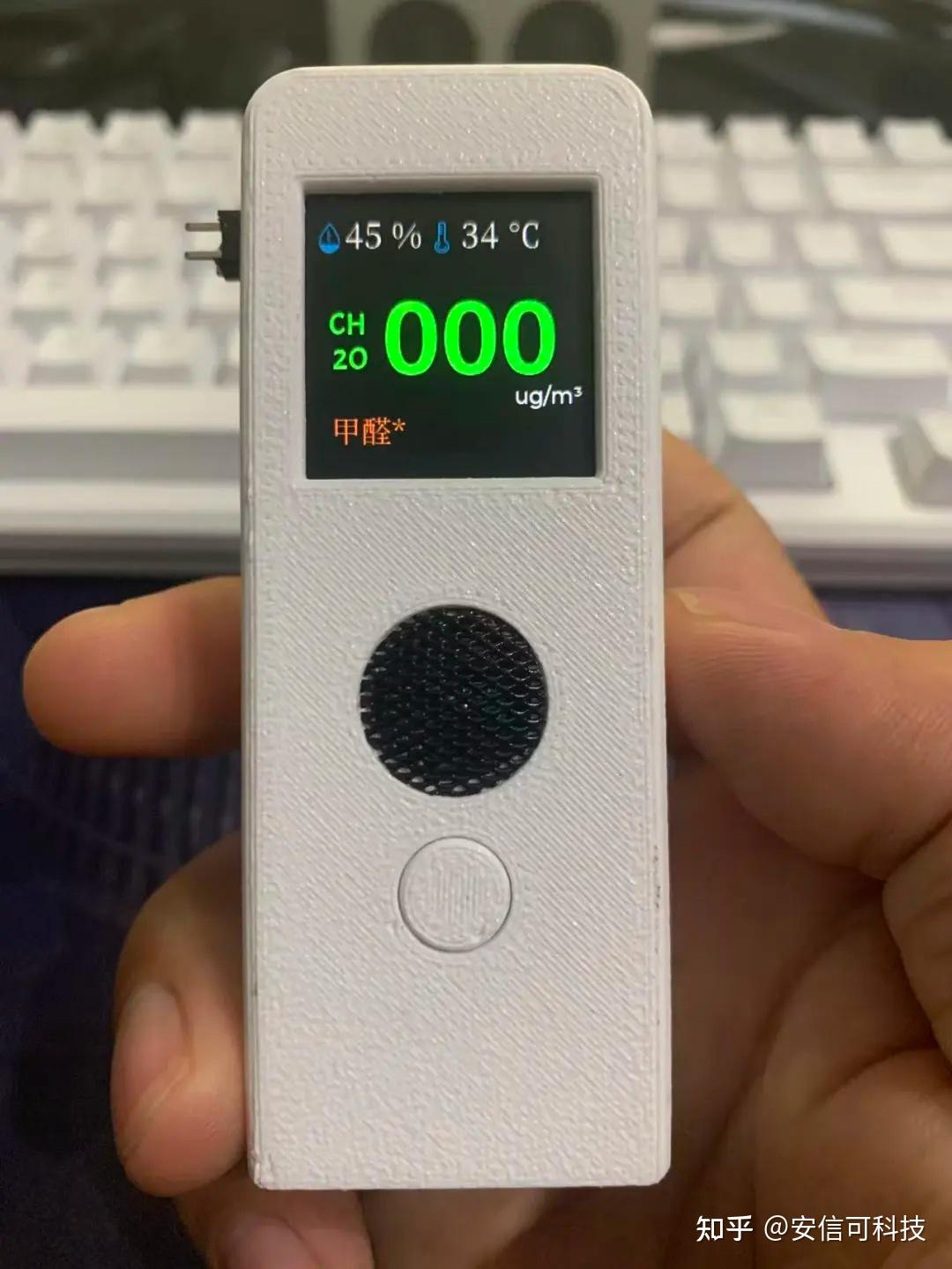

默認顯示空氣顆粒物 ，單擊按鈕后顯示下一頁面為甲醛檢測頁面。

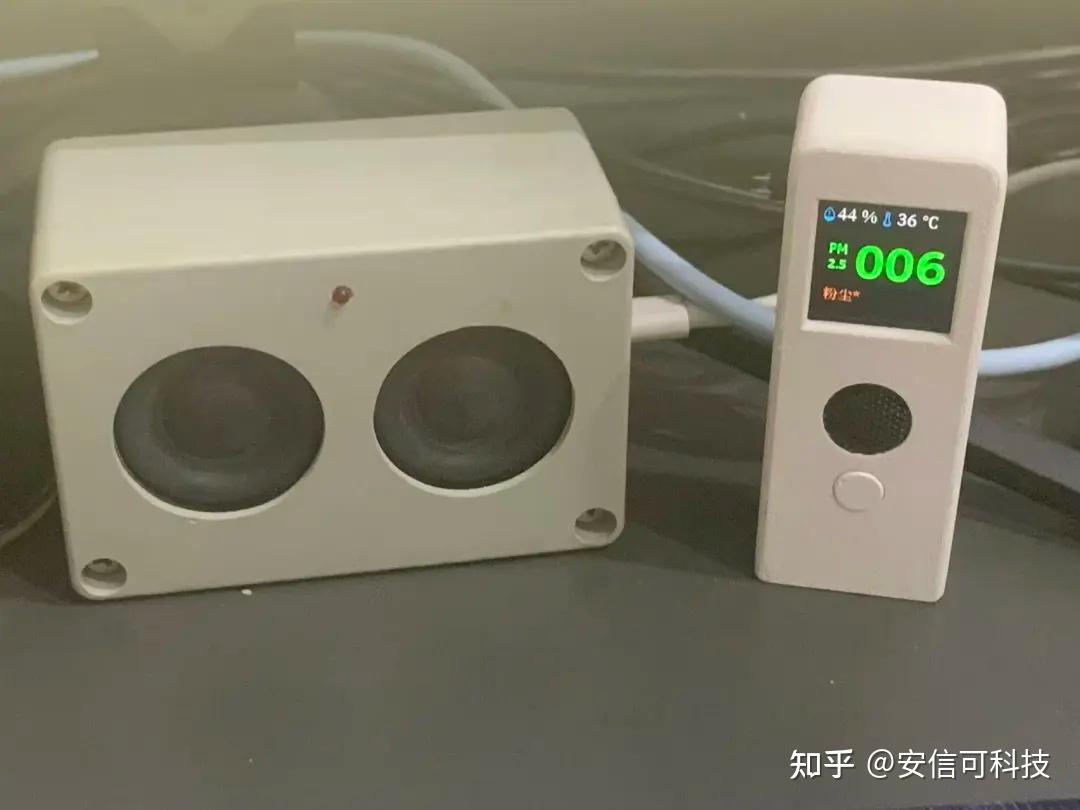

雙擊返回粉塵檢測頁面，其實這個設備是想做桌面空氣凈化器的主控設備，現在可以單獨拿出來用。
