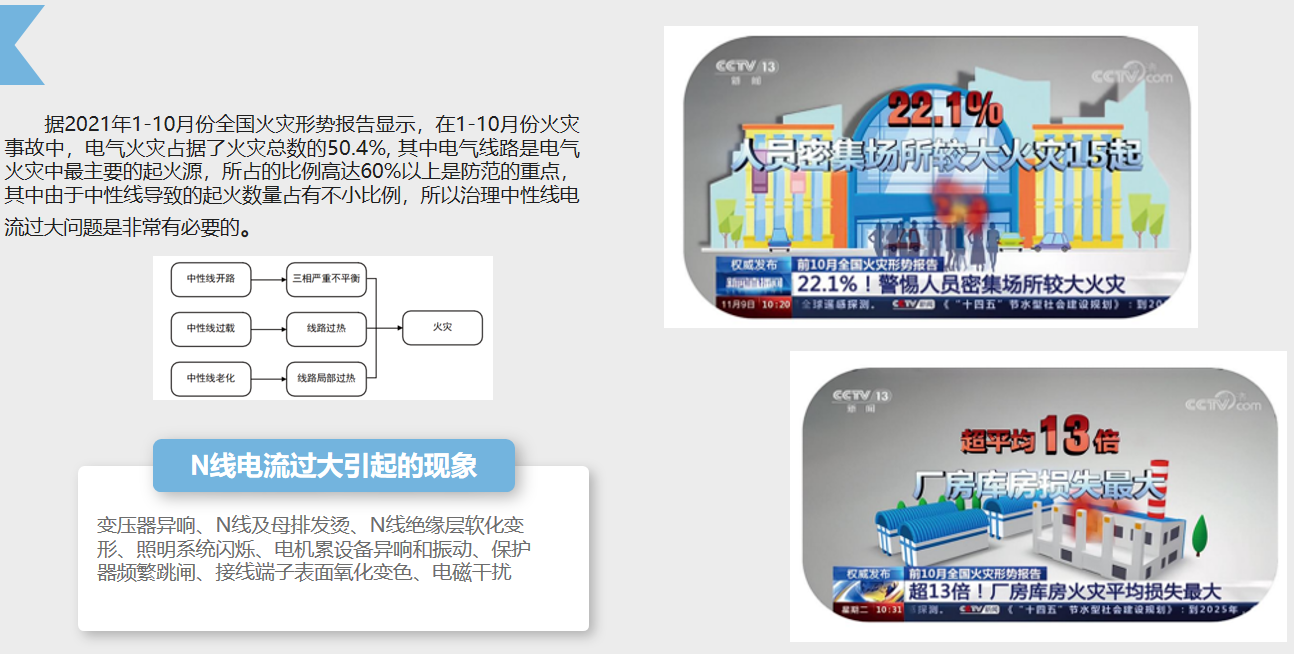

在現代電力系統中，隨著電力電子設備廣泛應用，非線性負載（如LED照明、變頻器、充電樁等）大量增加，中性線電流過大逐漸成為不容忽視的安全隱患。中性線在正常運行時電位接近零，但當電流異常升高時，不僅可能導致絕緣層老化、線路發熱，還可能引發觸電風險甚至電氣火災。據2021年1-10月全國火災形勢報告顯示，電氣火災占總火災數的50.4%，其中電氣線路起火占比超過60%，而中性線問題在其中占據了相當比例。這一現象在商業綜合體、醫院、數據中心等場合尤為突出。 13641854052

圖片1：全國火災統計圖表

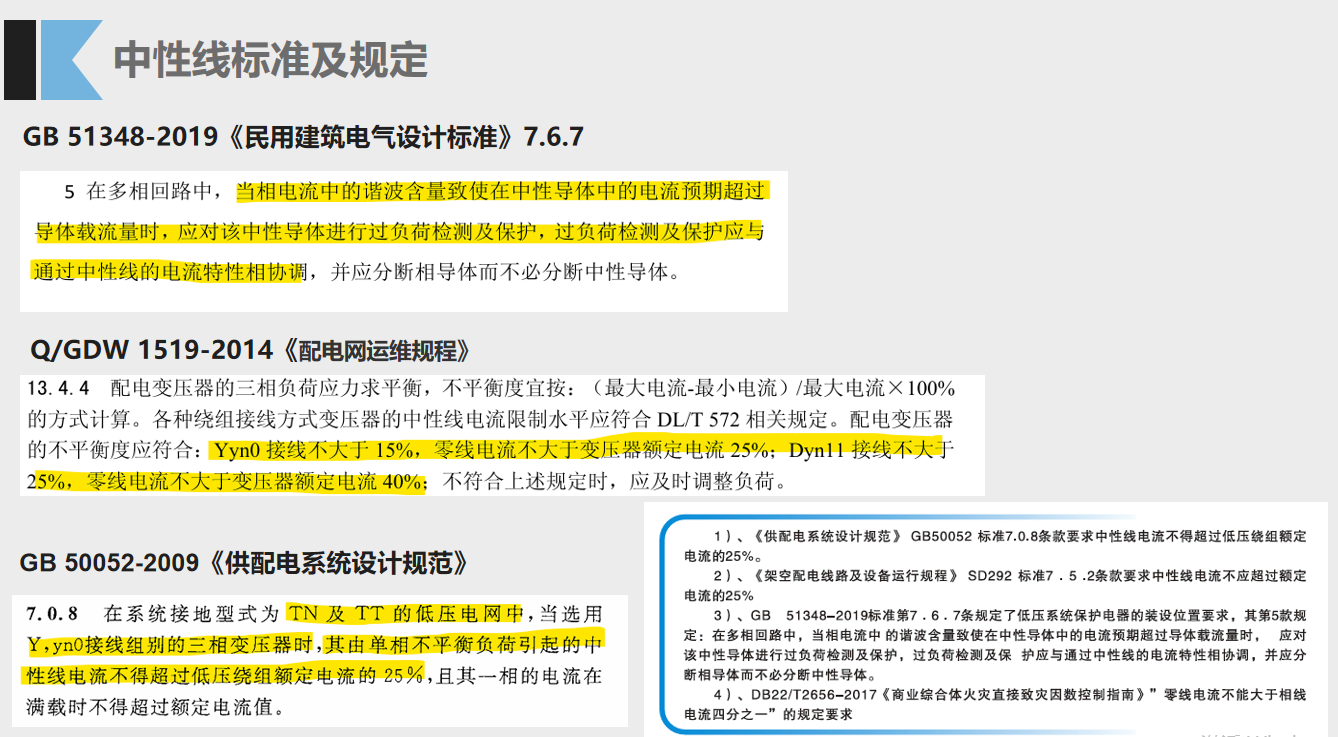

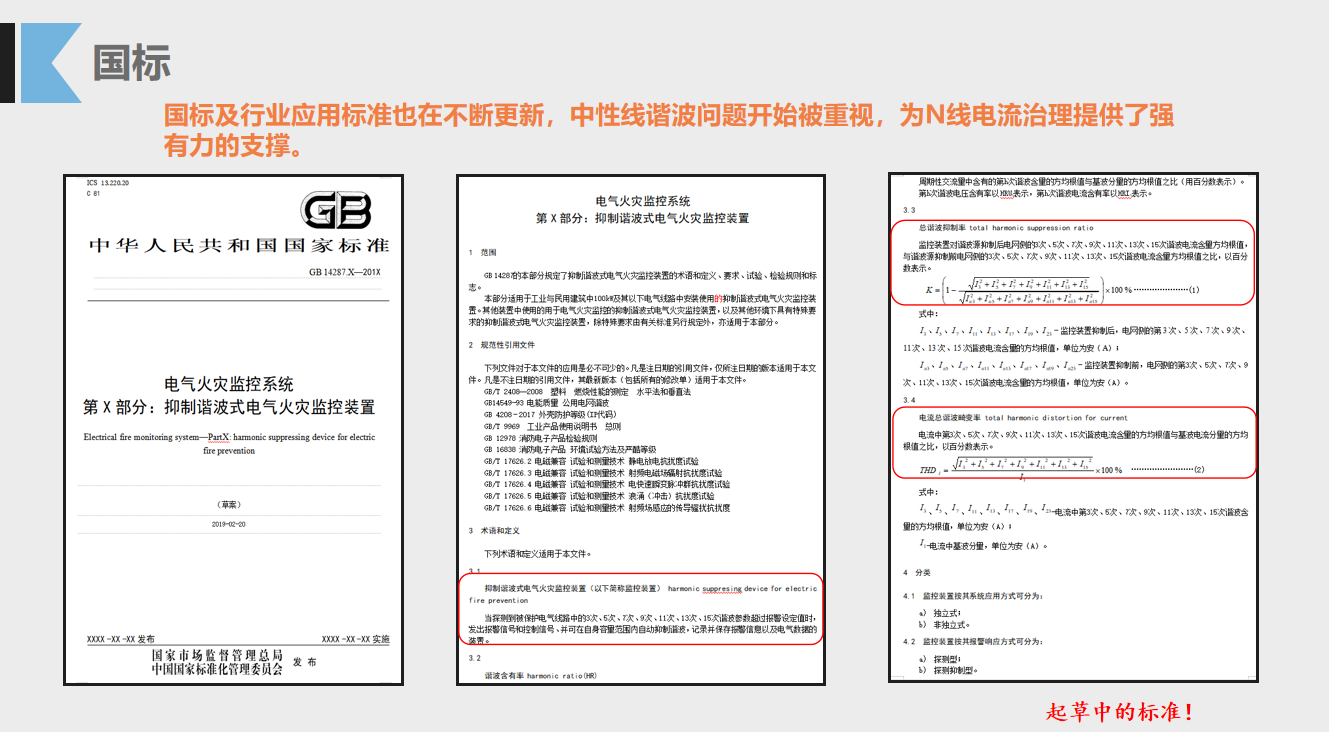

中性線電流過大的典型現象包括變壓器異響、母排發燙、照明閃爍、保護器頻繁跳閘等。這些問題不僅影響設備壽命，還可能擴大故障范圍。例如，在TN系統中，中性線電流過大會導致接地電阻電壓升高，增加人員觸電風險。目前，國家標準如《GB 50052-2009 供配電系統設計規范》和《GB 51348-2019 民用建筑電氣設計標準》已對中性線諧波和電流治理提出明確要求，為綜合治理提供了技術依據。

圖片2：中性線標準及國標

針對這一問題，終端電氣綜合治理技術應運而生。其核心原理是通過實時監測末端回路電流，分析諧波與三相不平衡情況，并動態抑制3N次諧波，從而降低中性線電流。例如，安科瑞開發的ANSNP中線安防保護器系列，具備諧波治理、無功補償、漏電檢測、溫度監測等功能，同時可通過無線數據傳輸與手機APP交互，實現遠程監控與參數設置。

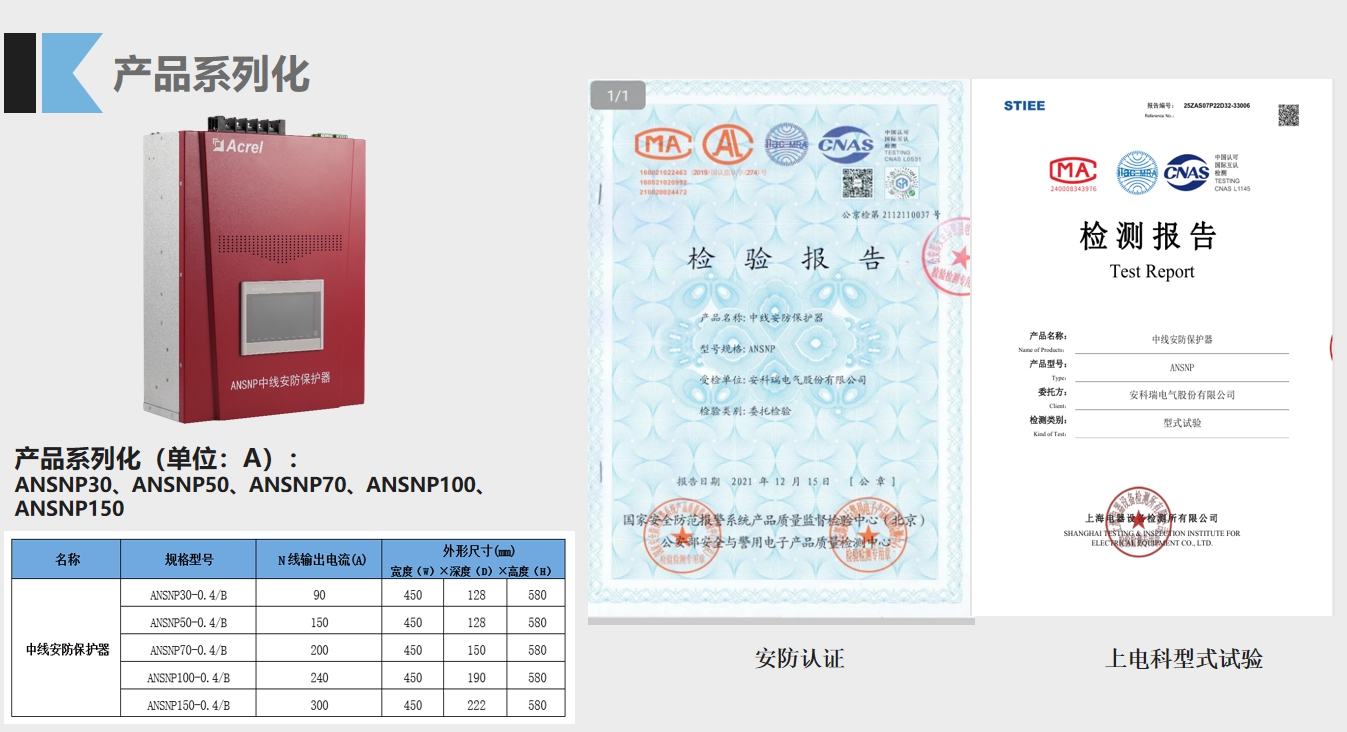

圖片3：ANSNP產品系列圖 ?

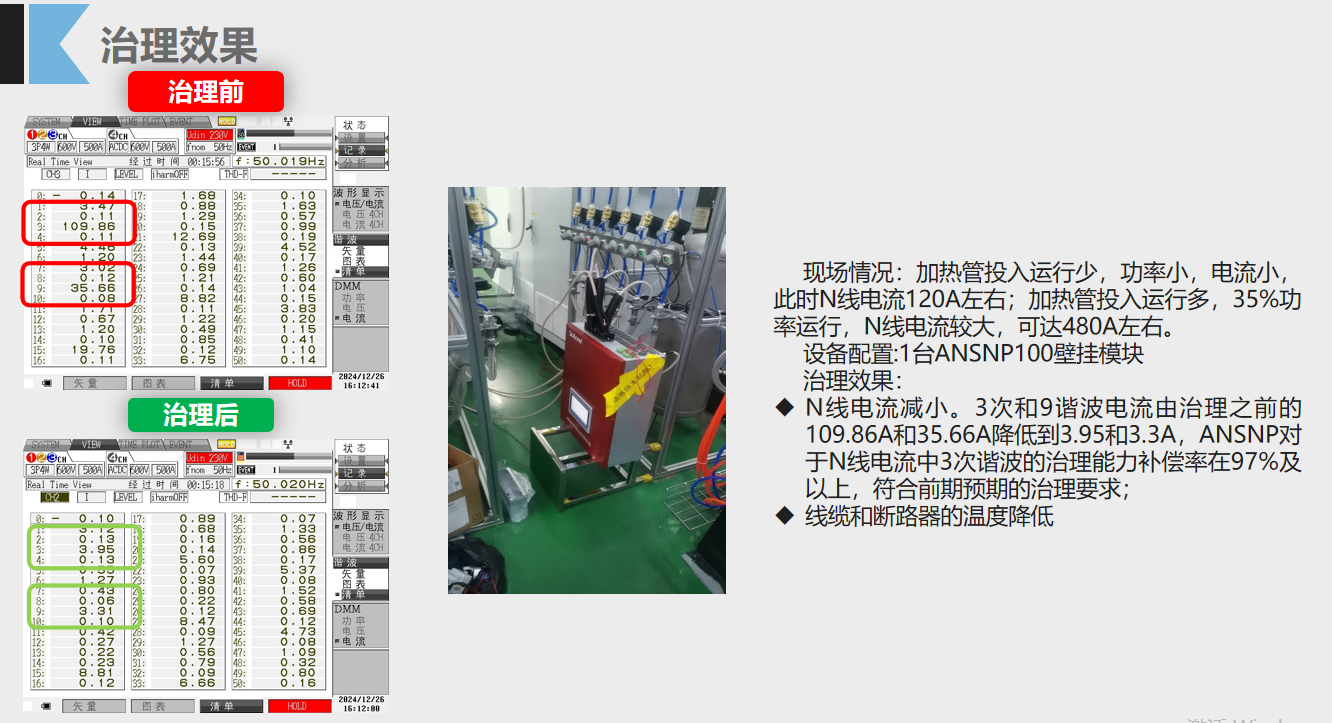

在實際應用中，該技術已取得顯著成效。以江蘇某制造企業為例，現場因大量LED燈具和可控硅調功設備產生3次諧波，中性線電流高達500A，導致線纜發熱和設備異常。通過安裝ANSNP100設備后，3次諧波電流從109.86A降至3.95A，治理率超過97%，線纜溫度明顯下降。

圖片4：江蘇企業治理前后電流對比圖

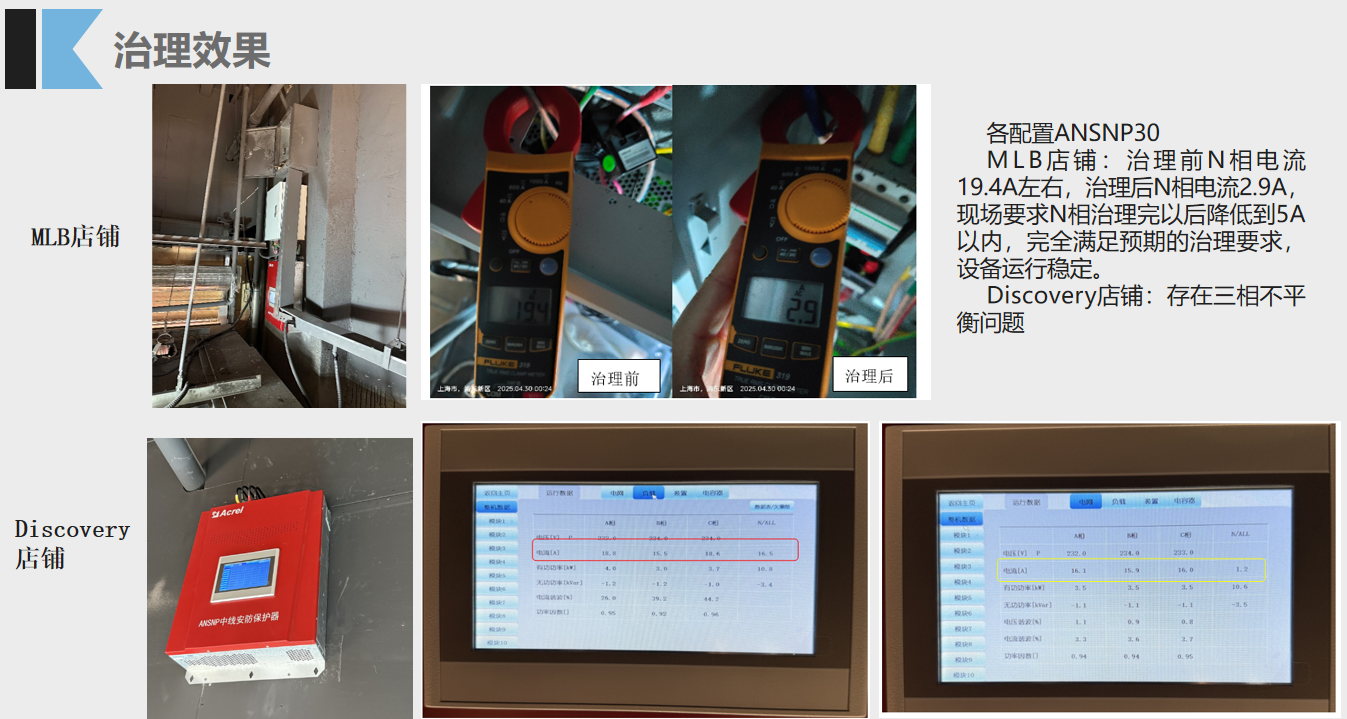

另一案例發生在上海某商業廣場，因商鋪大量使用LED照明，中性線電流長期超標。通過為MLB和DISCOVERY店鋪配置ANSNP30設備，中性線電流從19.4A降至2.9A，有效解決了三相不平衡和諧波問題。

圖片5：上海商場治理效果數據表 ?

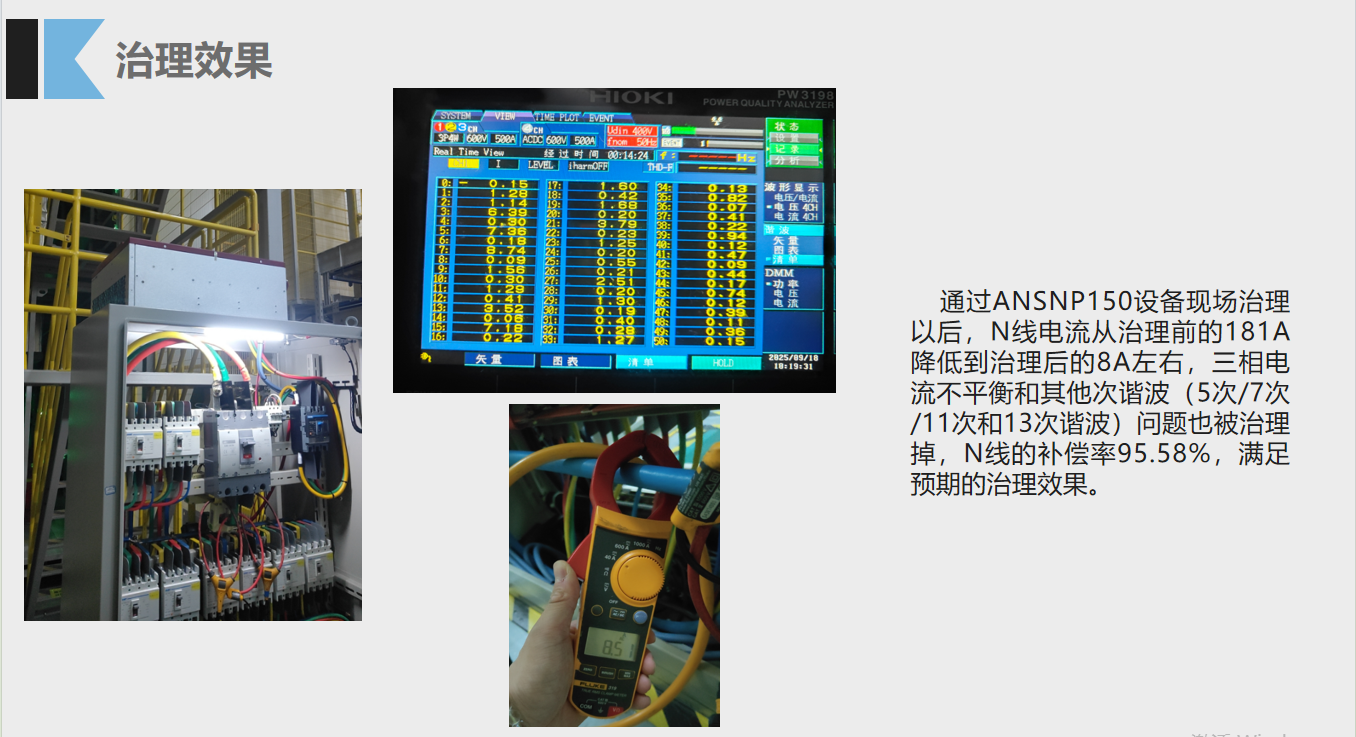

此外，在泰州某新能源企業中，因中性線電流過大引發火災，通過ANSNP150設備治理后，電流從181A降至8A，同時5次、7次等諧波也被有效抑制，補償率達95.58%。

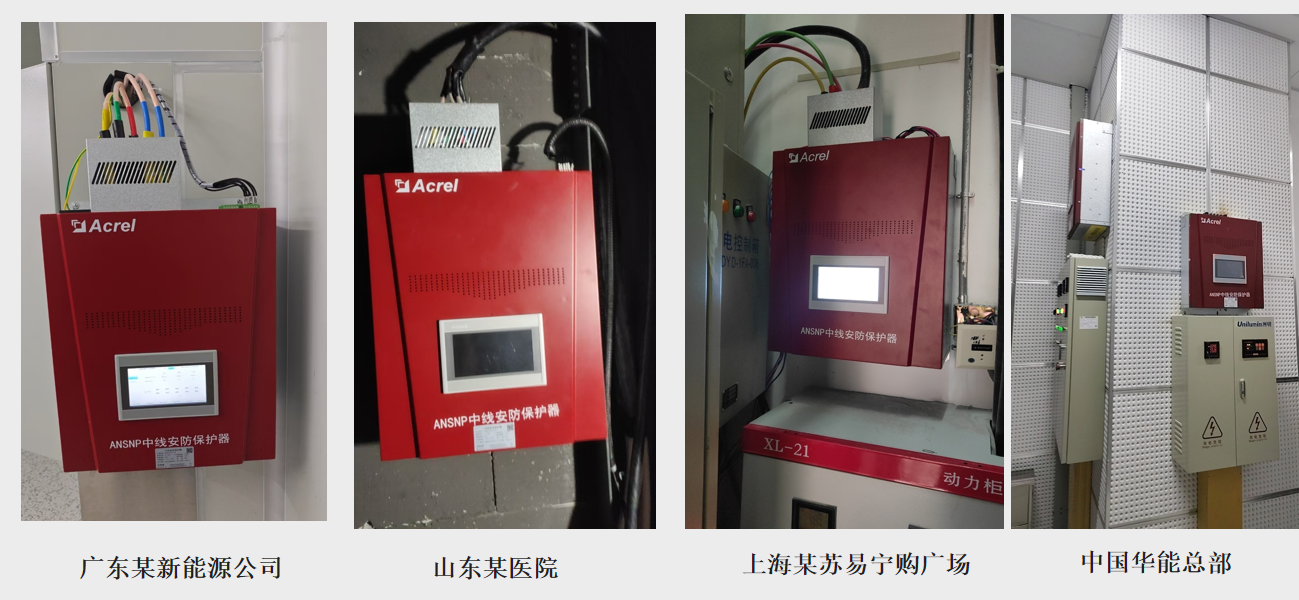

圖片6：泰州企業現場安裝圖

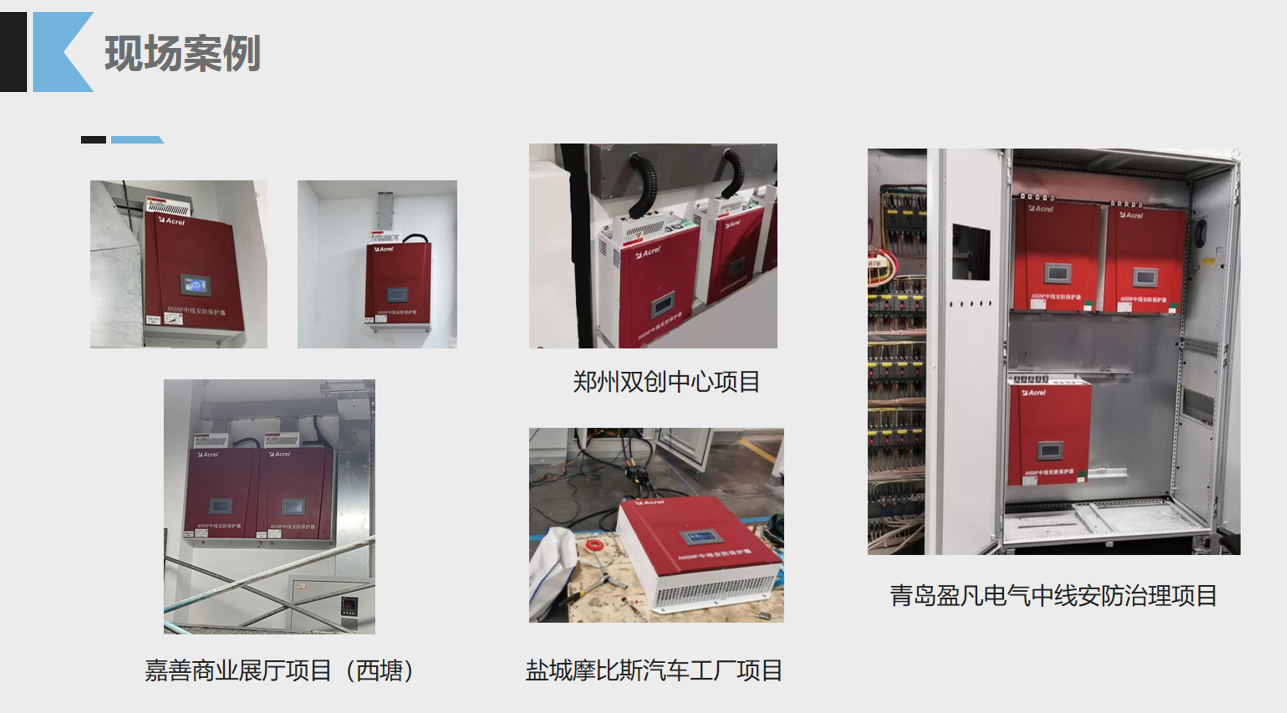

終端電氣綜合治理技術適用于多種場景，包括機場照明系統、醫院精密設備、體育場館燈光、數據中心等。其節能效果亦不容忽視：通過降低線纜損耗和集膚效應，可提高系統效率，延長設備壽命。

圖片7：應用行業場景示意圖 ?

值得一提的是，當前相關技術已獲得多項專利與軟著授權，例如《一種中線安防保護器用的N相過流保護與監測系統》發明專利，以及配套的無線監控系統。這些成果為中性線電流治理提供了標準化、可推廣的解決方案。

圖片8：專利證書展示圖 ?

綜上所述，中性線電流治理是提升用電安全與能效的關鍵環節。通過終端綜合治理技術，不僅能預防電氣火災，還能優化系統運行，為各行業電力系統穩定運行提供保障。未來，隨著標準進一步完善與技術迭代，中性線安全問題有望得到更全面的解決。
