?MLPF-WB-04D3 低通濾波器技術解析與應用指南

科技觀察員 ? 2025-10-23 14:15 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

STMicroelectronics MLPF-WB-04D3 2.4GHz低通濾波器集成有阻抗匹配網絡和諧波濾波器,可增強STM32WBA52的射頻性能。 STMicroelectronics MLPF-WB-04D3濾波器在非導電玻璃襯底上采用IPD技術,有效優化了射頻性能。 該器件在天線側具有50Ω 標稱阻抗,設有深度抑制諧波濾波器。

數據手冊:*附件:STMicroelectronics MLPF-WB-04D3 2.4 GHz低通濾波器數據手冊.pdf

特性

  • 集成阻抗匹配
  • 占位小
  • 薄型:回流焊后≤630μm
  • RF 性能
  • 較少的射頻元件數和較小的占位面積
  • 符合ECOPACK2的元件
  • 天線側的標稱阻抗為50 Ω
  • 深度抑制諧波濾波器
  • 低插入損耗

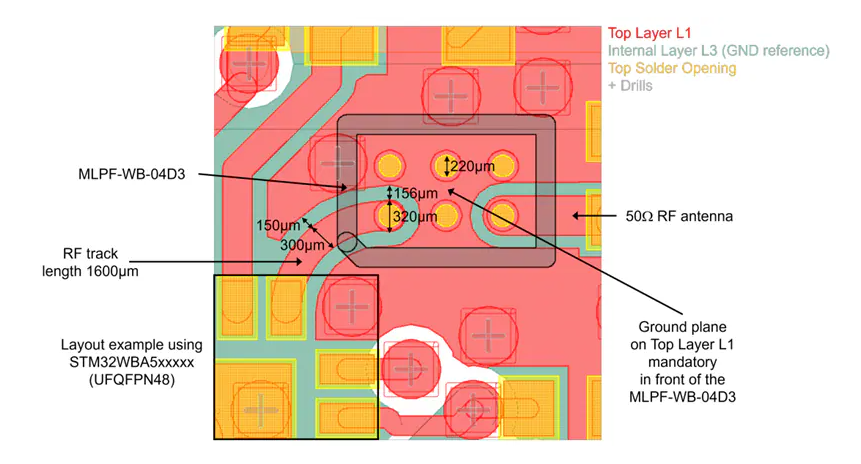

焊盤布局


MLPF-WB-04D3 低通濾波器技術解析與應用指南?


?一、產品概述?

?MLPF-WB-04D3? 是意法半導體推出的一款專為2.4 GHz頻段優化的低通濾波器,集成了阻抗匹配網絡與諧波濾波功能。其核心設計目標是為STM32WBA52/54/55系列無線微控制器提供完整的射頻前端解決方案,兼具?小型化封裝?(CSPG玻璃基板)、?低插損?(典型值1.0 dB)和?高諧波抑制?(二次諧波抑制達66 dB)等特性,適用于藍牙5、Zigbee、Thread物聯網無線協議。


?二、核心特性與性能參數?

?1. 電氣特性?

  • ?頻率范圍?:2400–2500 MHz
  • ?插入損耗?:1.0 dB(典型值),1.2 dB(最大值)
  • ?輸入/輸出回波損耗?:均優于18 dB(最小值)
  • ?諧波抑制能力?:
    • 二次諧波(4800–5000 MHz):66 dB
    • 三次諧波(7200–7500 MHz):61 dB
    • 四次諧波(9600–10000 MHz):51 dB
    • 五次諧波(12000–12500 MHz):40 dB

?2. 阻抗匹配?

  • ?輸入端?:直接匹配STM32WBA5系列射頻輸出阻抗
  • ?輸出端?:50 Ω標準天線阻抗

?3. 絕對額定值?

  • ?最大輸入功率?:15 dBm
  • ?ESD防護等級?:2000 V(人體模型)
  • ?工作溫度?:-40°C 至 +105°C

?三、封裝與機械結構?

?1. CSPG封裝細節?

  • ?尺寸?:1.6 mm × 1.0 mm × 0.63 mm(厚度)
  • ?焊球布局?:6球陣列,包含RF輸入/輸出、4個接地引腳
  • ?環保兼容?:符合ECOPACK2無鹵素標準

?2. 引腳定義?

焊球編號功能描述
A1INSTM32射頻輸入
A2GND4接地
A3OUT天線端口
B1GND3接地
B2GND2接地
B3GND1接地

?四、PCB設計與裝配指南?

?1. 傳輸線設計?

  • ?STM32至濾波器?:63 Ω特征阻抗
  • ?濾波器至天線?:50 Ω特征阻抗
  • ?頂層接地層?:需在濾波器下方全覆蓋以確保電勢均衡
  • ?過孔密度?:鄰近區域需最大化以優化射頻性能

?2. 鋼網與焊膏?

  • ?鋼網開口?:220 μm(推薦),厚度3 mil
  • ?焊膏類型?:無鹵免清洗膏,粉末粒度20–38 μm

?3. 回流焊曲線?

  • ?峰值溫度?:240–245°C,保持60–90秒
  • ?升溫速率?:0.9°C/s,冷卻速率≤6°C/s

?五、應用場景與價值?

  1. ?無線物聯網設備?
    • 通過集成阻抗匹配減少外部元件數量,降低BOM成本與PCB面積。
  2. ?高性能諧波抑制?
    • 滿足FCC/CE等法規對諧波輻射的限制要求。
  3. ?小型化設計?
    • 適用于可穿戴設備、傳感器節點等空間受限場景。
