圣邦微電子推出 SGM41106A，一款支持儲運斷開模式的小型鋰離子/聚合物電池保護開關。該器件可應用于藍牙耳機、觸控筆、智能手環、智能手表及智能眼鏡等小容量鋰電池設備。

SGM41106A 是一款面向小型鋰離子及鋰離子聚合物電池的單片式集成保護方案。憑借纖巧的封裝尺寸，該器件為可穿戴設備的電池倉布局提供了顯著的設計靈活性，同時完整集成了確保鋰電池安全運行所需的全部保護功能。

其核心為集成的具有雙向阻斷功能的開關系統，包含過壓/欠壓保護與過充/過放電流保護，構建多層次安全防護機制。該器件支持 4.225V 至 4.6V（0.025V 步進）范圍內的工廠可編程過壓保護閾值，并提供三種可選的過充/過放電流保護閾值組合。系統還具備 2.8V/3.0V 可選電池欠壓保護功能，并支持對零電壓的深度耗盡電池進行安全充電。在深度放電關斷狀態下，器件休眠電流典型值僅為 2nA。

此外，該方案集成了全面防護機制：包括負載短路保護、電池組并聯安全運行、充電輸入電壓鉗位、電池反接保護以及充電輸入反接保護。通過 SM 引腳（高電平有效）可觸發進入儲運斷開狀態，配合上電自鎖定特性，有效滿足包括運輸、貨架期等長期存儲場景需求。

SGM41106A 在典型工作狀態下僅消耗 0.7μA 電流，導通電阻為 100mΩ，采用符合環保理念的 XTDFN-1×1-4L綠色封裝，工作溫度范圍覆蓋 -40℃ 至 +85℃。

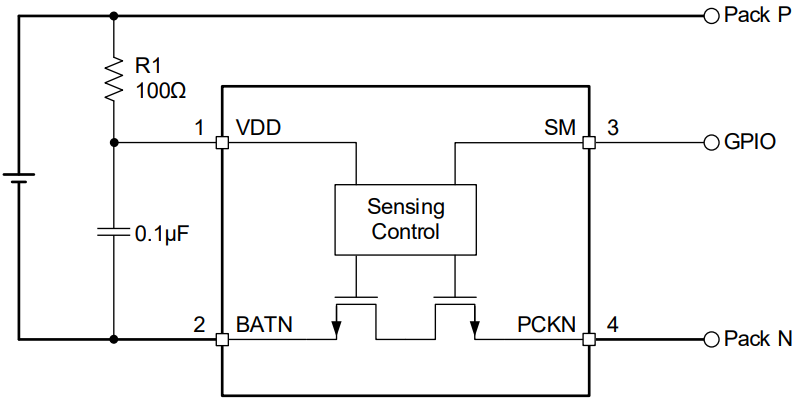

圖 1 SGM41106A 典型應用電路

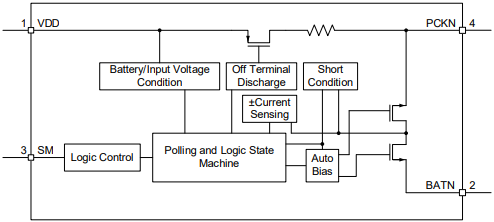

圖 2 SGM41106A 功能框圖
