在現代微觀分析檢測技術體系中，共聚焦顯微鏡與熒光顯微鏡是支撐材料科學、工業質檢及生命科學領域的核心成像工具。二者均以熒光信號為檢測基礎實現特異性標記成像，但光學設計、性能指標及應用場景的差異，決定了其在不同研究與生產需求中的適配性。下文，光子灣科技將厘清兩類設備技術的區別，助力提升微觀分析效率與數據準確性。

#Photonixbay.

工作原理的差異

1.共聚焦顯微鏡的工作原理

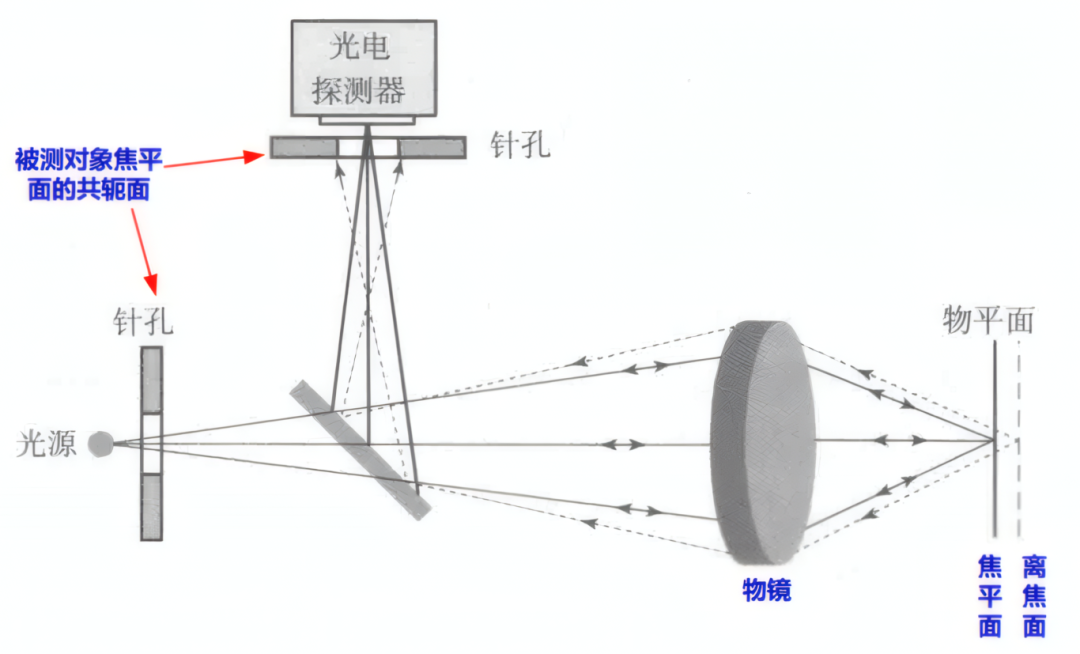

共聚焦顯微鏡原理圖

以“點照明- 點探測” 為核心，從物理層面解決離焦光干擾：激光被聚焦為樣品焦平面上的衍射極限光點，通過掃描裝置逐點掠過樣品；同時在探測器前方設共軛針孔（與照明點焦點共面），該針孔僅允許焦平面光線通過，而焦平面外的離焦光線因偏離焦點被大量阻擋。此機制可獲取小于1 微米的極薄光學切片，沿Z 軸逐層掃描后，即可重建樣品精確三維結構。

2.熒光顯微鏡的工作原理

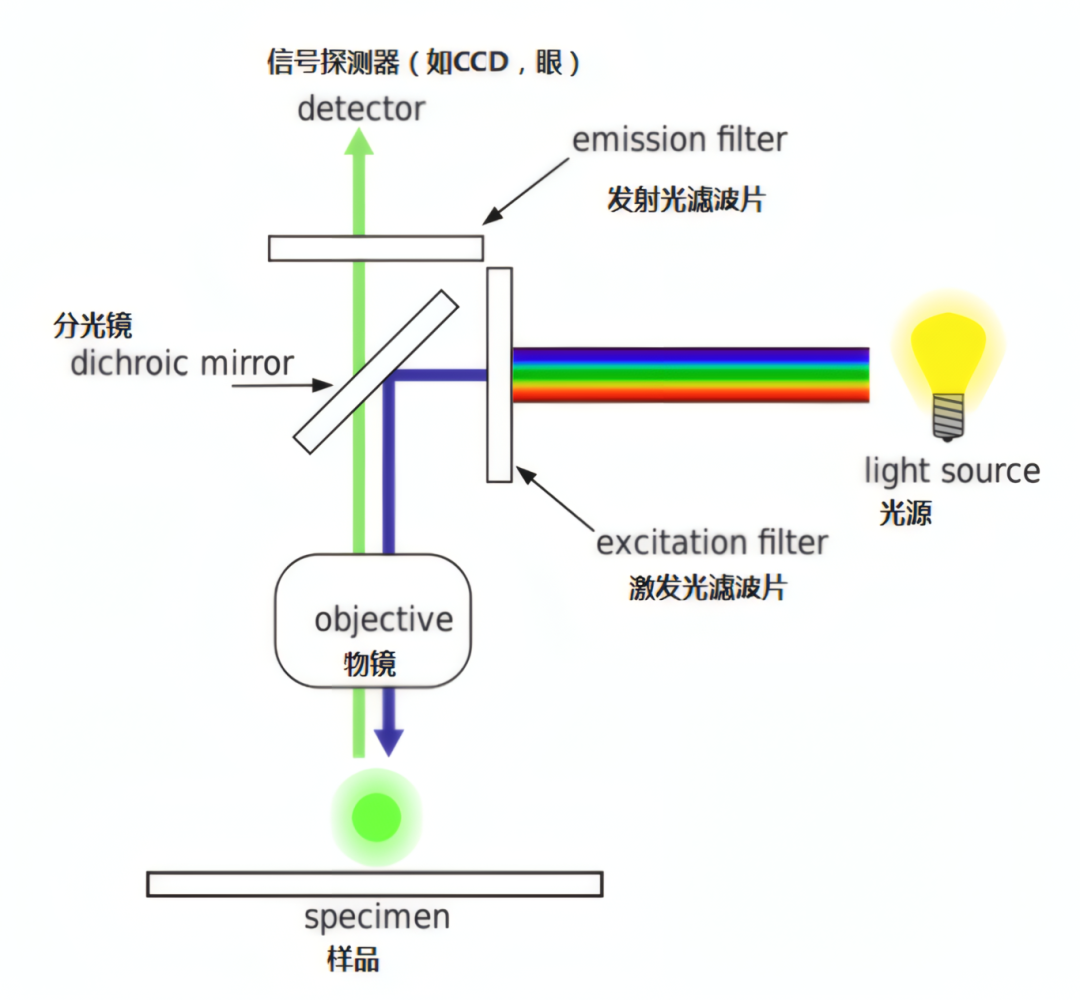

熒光顯微鏡原理圖

采用“全局照明” 模式：以特定波長激發光全域照射樣品，激發熒光團發射長波長光，光路由激發濾光片、二向色鏡、發射濾光片構成，結構簡單。但該方式會同時激發焦平面內外的熒光團，離焦光信號與目標信號被探測器一并接收，導致圖像背景模糊、信噪比下降，厚樣品成像時問題更突出。

#Photonixbay.

成像質量與分辨能力的比較

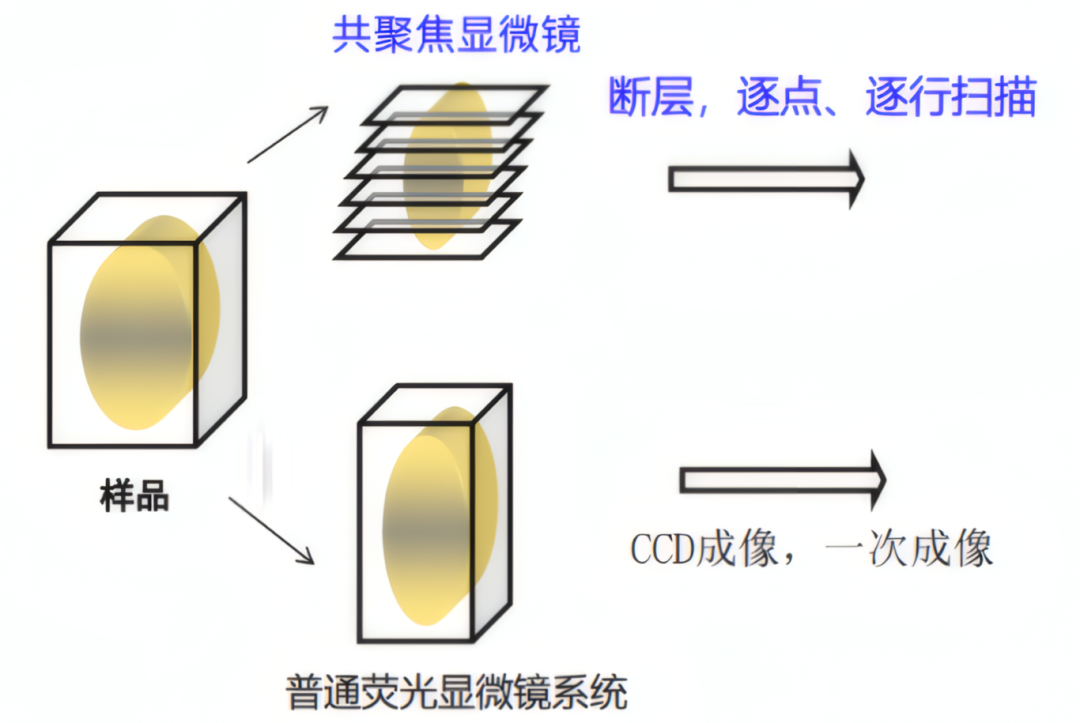

共聚焦顯微鏡與熒光顯微鏡的成像區別

1.共聚焦顯微鏡：

更高的分辨率與信噪比：由于有效消除了離焦光的干擾，其圖像的橫向與軸向分辨率均優于熒光顯微鏡，背景干凈，細節銳利。

三維成像與分析能力：“光學切片”能力使其能夠?qū)駱颖具M(jìn)行非侵入式的光學斷層掃描。這對于研究三維結構、組織形態、材料三維形貌等至關重要，可進行體積、表面積、共定位率等精確量化分析。

深層成像能力：點掃描與針孔濾波機制在觀察一定厚度（數十至上百微米）的樣品時，優于熒光顯微鏡的清晰度。

2.熒光顯微鏡：

成像質量稍差：在觀測厚樣本時圖像背景模糊，信噪比顯著下降。

無法三維成像：本身不具備光學切片能力。雖然可通過計算去卷積算法進行后期處理來提升二維圖像的清晰度，但這是一種依賴于算法模型的數字補救措施，其效果和準確性無法等同于共聚焦顯微鏡在物理層面獲取的三維信息。

#Photonixbay.

結構與成本的區別

共聚焦顯微鏡：由于需要激光光源和精密的掃描機制，通常結構更復雜、成本更高。

熒光顯微鏡：結構簡單、成本較低，因此在廣泛的應用場景中更易獲取。

#Photonixbay.

應用場景適配性的劃分

1. 共聚焦顯微鏡

在多工業領域發揮關鍵作用。半導體領域檢測晶圓微缺陷與電路精度；鋰電領域觀察電極極片微觀結構；光伏領域評估電池片鍍膜均勻性；顯示領域排查面板像素異常；還助力智能制造質檢、3C 產品微組件檢測、航空航天材料微觀損傷觀察，及高端制造、精密加工中的尺寸測量與結構驗證，是工業微觀質控核心工具。

2. 熒光顯微鏡

廣泛用于對細胞、組織或材料內的特定蛋白質或結構進行成像，尤其是當這些目標被熒光染料或熒光蛋白標記后。

共聚焦顯微鏡與熒光顯微鏡是滿足不同領域?qū)哟涡枨蟮募夹g(shù)。共聚焦顯微鏡通過其獨特的光學設計，提供了更優的分辨率、三維成像分析能力和圖像質量，成為精密工業測量和材料分析的關鍵工具。而熒光顯微鏡則以其經濟、快速的特點，應用在薄樣本觀察、快速篩查和常規檢測中。在選用時，應綜合考慮研究目標對分辨率、三維信息、成像速度等具體要求。

#Photonixbay.

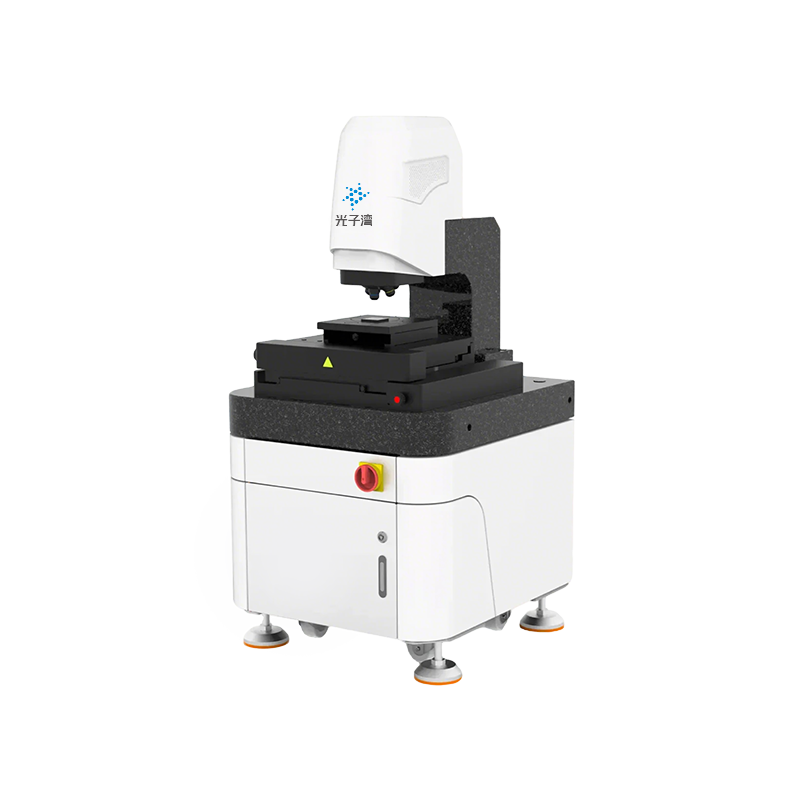

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
