ADC3908Dx 和 ADC3908Sx 是超低功耗 8 位 125MSPS 高速雙通道和單通道模數轉換器系列。高速控制環路受益于僅 1 個時鐘周期的短延遲。ADC在125MSPS時功耗僅為90mW，功耗隨較低采樣率而擴展。

ADC3908Dx 和 ADC3908Sx 使用并行 DDR 或 SDR CMOS 接口輸出數據，可在 +1.8V 或 +3.3V 下驅動，以滿足各種接收器要求。模擬輸入和輸出接口可以通過引腳控制（接口配置表）輕松配置。該器件是引腳兼容的ADC系列，具有8位和10位分辨率以及不同的速度等級。該器件采用 32 引腳 VQFN 封裝，支持 -40 至 +105°C 的工業溫度范圍。
*附件：adc3908d025.pdf

特性

• 采樣率高達 125MSPS
• 延遲：1 個時鐘周期
• 低功耗（2 通道）：
  • 125MSPS 時為 90mW
  • 25MSPS 時為 56mW
  • PD 模式下為 3mW
• 小尺寸：32-VQFN （4mm x 4mm）
• 單通道或雙通道ADC
• 內部參考
• 無缺失代碼，±0.25 LSB INL
• 緩沖、差分或單端輸入
• 輸入帶寬：150MHz （3dB）
• 1.8V單電源
  • 可選的 3.3VIO 功能
• 工業溫度范圍：-40°C 至 105°C
• 并行（SDR、DDR）CMOS接口
• 頻譜性能（FSCLK = 125MSPS，fIN = 5 MHz）：
  • 信噪比：49.8dBFS
  • SFDR：60dBFS

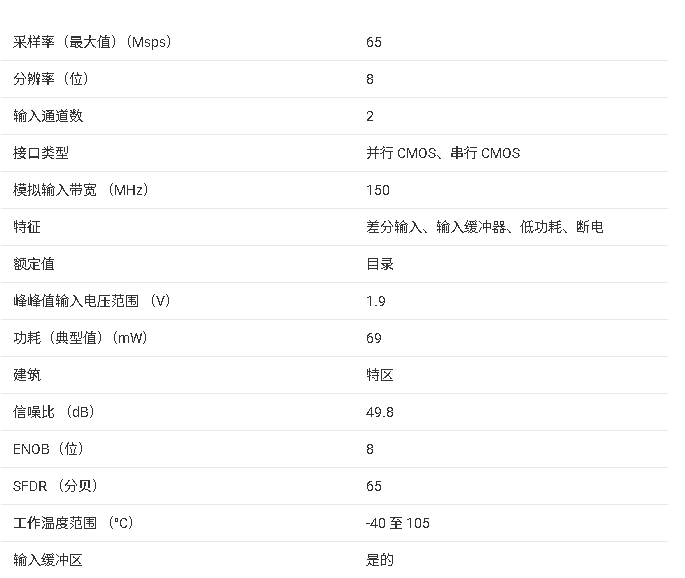

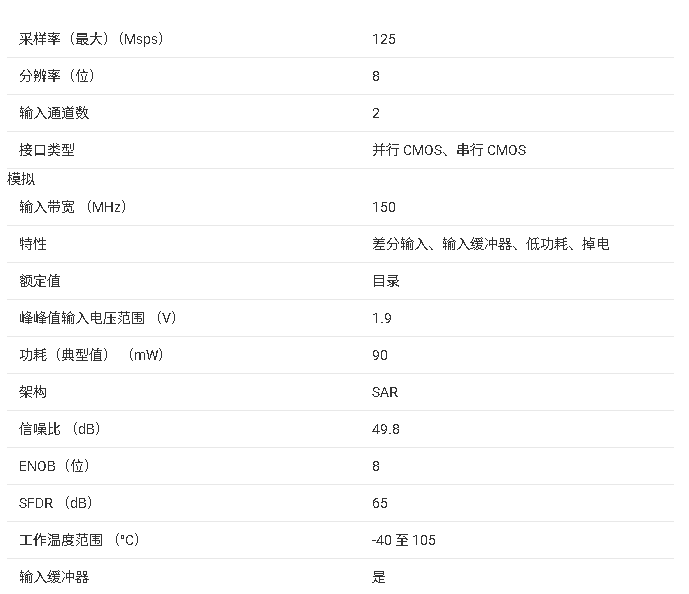

參數

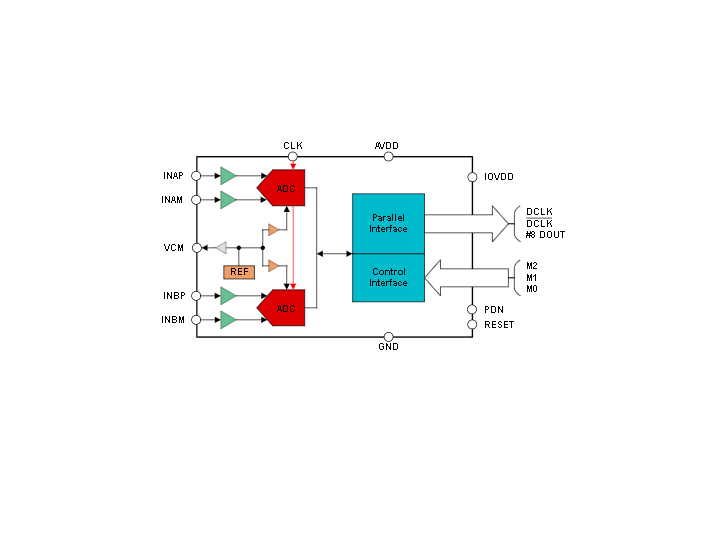

方框圖

?1. 產品概述?

• ?產品型號?：ADC3908Dx（雙通道）和ADC3908Sx（單通道）8位模數轉換器
• ?采樣速率?：25MSPS、65MSPS、125MSPS三個等級
• ?核心特性?：
  • 超低功耗（雙通道125MSPS時僅90mW）
  • 超低延遲（僅1個時鐘周期）
  • 集成輸入緩沖器
  • 小封裝尺寸（4mm×4mm VQFN）

?2. 關鍵性能參數?

• ?分辨率?：8位（無失碼）
• ?線性誤差?：INL ±0.25 LSB，DNL ±0.15 LSB
• ?輸入特性?：
  • 支持差分/單端輸入模式
  • 輸入帶寬：150MHz（-3dB）
  • 全量程范圍：1.9Vpp（差分）/0.95Vpp（單端）
• ?接口配置?：
  • 雙通道：DDR CMOS接口
  • 單通道：SDR CMOS接口
• ?電源要求?：
  • 模擬電源（AVDD）：1.8V
  • 數字接口電源（IOVDD）：1.8V或3.3V可選

?3. 應用領域?

• 低延遲控制環路
• 激光掃描儀
• 位移傳感器
• 檢測設備

?4. 技術規格詳情?

• ?功耗曲線?：
  • ADC3908D125：90mW（125MSPS）
  • ADC3908S125：61mW（125MSPS）
  • 支持功率隨采樣率調節
• ?溫度范圍?：工業級（-40℃至105℃）
• ?封裝信息?：32引腳VQFN（RSM封裝）

?5. 設計優勢?

• 引腳兼容家族（含8位/10位分辨率型號）
• 簡化的引腳控制配置（無需SPI）
• 集成內部基準電壓源

?6. 配套資源?

• 提供典型應用電路（如THS4541驅動方案）
• 詳細的布局指南和電源設計建議
• 支持硬件測試模式

?7. 版本信息?

• 文檔版本：SBASAU9（2024年10月）
• 支持溫度：-40℃至105℃

該系列ADC特別適用于對延遲敏感、功耗要求嚴格的實時信號采集系統，其單周期延遲特性使其在閉環控制應用中具有顯著優勢。
