ADC3908Dx 和 ADC3908Sx 是超低功耗 8 位 125MSPS 高速雙通道和單通道模數轉換器系列。高速控制環路受益于僅 1 個時鐘周期的短延遲。ADC在125MSPS時功耗僅為90mW，功耗隨較低采樣率而擴展。

ADC3908Dx 和 ADC3908Sx 使用并行 DDR 或 SDR CMOS 接口輸出數據，可在 +1.8V 或 +3.3V 下驅動，以滿足各種接收器要求。模擬輸入和輸出接口可以通過引腳控制（接口配置表）輕松配置。該器件是引腳兼容的ADC系列，具有8位和10位分辨率以及不同的速度等級。該器件采用 32 引腳 VQFN 封裝，支持 -40 至 +105°C 的工業溫度范圍。
*附件：adc3908s025.pdf

特性

• 采樣率高達 125MSPS
• 延遲：1 個時鐘周期
• 低功耗（2 通道）：
  • 125MSPS 時為 90mW
  • 25MSPS 時為 56mW
  • PD 模式下為 3mW
• 小尺寸：32-VQFN （4mm x 4mm）
• 單通道或雙通道ADC
• 內部參考
• 無缺失代碼，±0.25 LSB INL
• 緩沖、差分或單端輸入
• 輸入帶寬：150MHz （3dB）
• 1.8V單電源
  • 可選的 3.3VIO 功能
• 工業溫度范圍：-40°C 至 105°C
• 并行（SDR、DDR）CMOS接口
• 頻譜性能（FSCLK = 125MSPS，fIN = 5 MHz）：
  • 信噪比：49.8dBFS
  • SFDR：60dBFS

參數

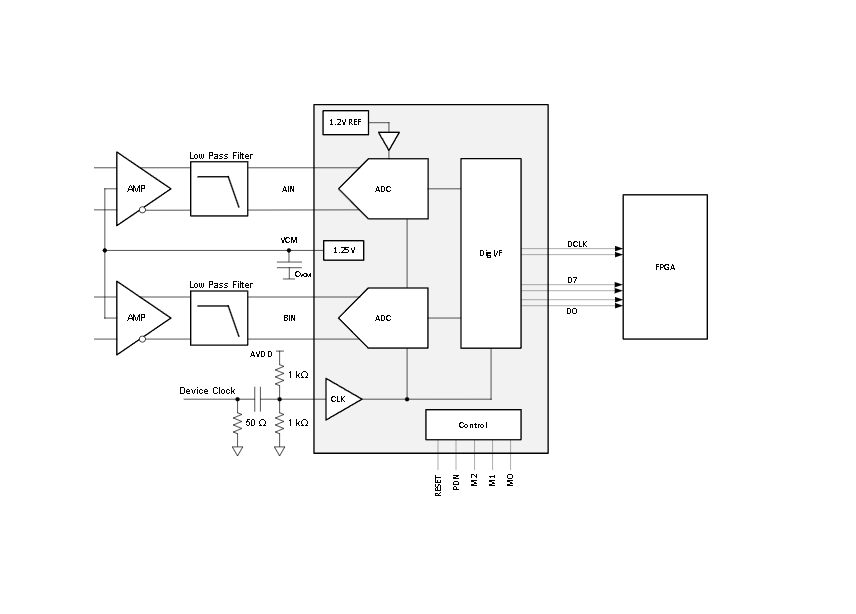

方框圖

?一、產品概述?

• ?產品家族?：ADC3908Dx（雙通道）和ADC3908Sx（單通道）8位模數轉換器
• ?采樣速率?：25MSPS、65MSPS、125MSPS三個等級
• ?核心特性?：
  • ?超低功耗?：雙通道125MSPS時僅90mW，功耗隨采樣率降低而等比下降
  • ?超低延遲?：僅1個時鐘周期
  • ?集成輸入緩沖器?：隔離ADC采樣操作，簡化設計
  • ?小封裝尺寸?：32引腳VQFN（4mm×4mm）
  • ?內部基準電壓?：集成1.2V參考源

?二、技術規格詳情?

?2.1 關鍵性能參數?

• ?分辨率?：8位（無失碼保證）
• ?線性誤差?：
  • INL：±0.25 LSB（典型值）
  • DNL：±0.15 LSB（典型值）
• ?輸入特性?：
  • 支持差分/單端輸入模式
  • 輸入全量程范圍：1.9Vpp（差分）/0.95Vpp（單端）
  • 輸入帶寬：150MHz（-3dB）
  • 輸入共模電壓：1.25V（需外部提供）

?2.2 功耗規格?

• ?雙通道型號?：
  • ADC3908D125：90mW（125MSPS）
  • ADC3908D065：70mW（65MSPS）
  • ADC3908D025：56mW（25MSPS）
• ?單通道型號?：
  • ADC3908S125：61mW（125MSPS）
  • ADC3908S065：49mW（65MSPS）
  • ADC3908S025：40mW（25MSPS）
• ?關斷模式?：3mW

?2.3 接口配置?

• ?雙通道?：DDR CMOS接口
• ?單通道?：SDR CMOS接口
• ?數字接口電源?：IOVDD支持1.8V或3.3V可選

?三、應用領域?

• ?低延遲控制環路?：受益于單周期延遲特性
• ?激光掃描儀?
• ?位移傳感器?
• ?檢測設備?

?四、電氣特性?

? 4.1 直流精度（所有速率） ?

• 失調誤差：±1 LSB（典型值）
• 增益誤差：±0.8% FSR（典型值）
• 溫度漂移：
  • 失調漂移：0.001 LSB/℃
  • 增益漂移：-102 ppm/℃

? 4.2 交流性能（125MSPS典型值） ?

• ?SNR?：49.8dBFS（fIN = 5MHz）
• ?SFDR?：60dBFS（fIN = 5MHz）
• ?THD?：-60dBc（fIN = 10MHz）
• ?ENOB?：8.0位（fIN = 10MHz）
• ?IMD3?：-86dBc（雙音測試）
• ?串?dāng)_?：90dBFS（fIN = 10MHz）

?五、引腳功能與配置?

?5.1 關鍵引腳?

• ?模擬輸入?：INAP/INAM（通道A），INBP/INBM（通道B，單通道型號為NC）
• ?配置引腳?：M0、M1、M2（通過引腳控制配置接口）

?5.2 電源管理?

• ?AVDD?：1.8V模擬電源（范圍1.7-1.9V）
• ?IOVDD?：1.8V或3.3V數字接口電源
• ?控制引腳?：RESET（硬件復位），PDN（關斷控制）

?六、工作模式?

?6.1 正常工作模式?

• 整個ADC全量程范圍轉換為8位數字輸出
• 輸出在1個時鐘周期內即可獲得

?6.2 關斷模式?

• 通過將PDN引腳拉高來激活
• 關斷狀態下功耗顯著降低

?七、應用設計指導?

?7.1 典型應用電路?

• 推薦使用全差分放大器（如THS4541）驅動ADC輸入
• 需要外部提供輸入共模電壓（1.25V）

?7.2 電源設計?

• ?推薦方案1?：開關轉換器+LDO線性穩壓器
• ?推薦方案2?：僅使用開關轉換器（需優化EMI濾波）

?八、封裝與訂購信息?

?8.1 封裝規格?

• ?封裝類型?：32引腳VQFN（RSM）
• ?封裝尺寸?：4mm×4mm×1mm（最大高度）
• ?熱阻參數?：
  • RΘJA：38.1℃/W
  • RΘJC(bot)：7.8℃/W

?8.2 器件型號命名規則?

• ?ADC3908?：基礎型號
• ?D/S?：雙通道/單通道
• ?025/065/125?：采樣速率標識

?九、文檔支持?

• ?文檔版本?：SBASAU9（2024年10月）
• ?支持資源?：TI E2E支持論壇
• ?文檔更新?：通過產品文件夾通知功能獲取

??

• 本數據手冊末尾的重要通知涉及可用性、保修、變更、安全關鍵應用中的使用、知識產權事項和其他重要免責聲明

該系列ADC特別適用于對延遲敏感、功耗要求嚴格的實時信號采集系統，其單周期延遲特性使其在閉環控制應用中具有顯著優勢
