ADC3908Dx 和 ADC3908Sx 是超低功耗 8 位 125MSPS 高速雙通道和單通道模數轉換器系列。高速控制環路受益于僅 1 個時鐘周期的短延遲。ADC在125MSPS時功耗僅為90mW，功耗隨較低采樣率而擴展。

ADC3908Dx 和 ADC3908Sx 使用并行 DDR 或 SDR CMOS 接口輸出數據，可在 +1.8V 或 +3.3V 下驅動，以滿足各種接收器要求。模擬輸入和輸出接口可以通過引腳控制（接口配置表）輕松配置。該器件是引腳兼容的ADC系列，具有8位和10位分辨率以及不同的速度等級。該器件采用 32 引腳 VQFN 封裝，支持 -40 至 +105°C 的工業溫度范圍。
*附件：adc3908d125.pdf

特性

• 采樣率高達 125MSPS
• 延遲：1 個時鐘周期
• 低功耗（2 通道）：
  • 125MSPS 時為 90mW
  • 25MSPS 時為 56mW
  • PD 模式下為 3mW
• 小尺寸：32-VQFN （4mm x 4mm）
• 單通道或雙通道ADC
• 內部參考
• 無缺失代碼，±0.25 LSB INL
• 緩沖、差分或單端輸入
• 輸入帶寬：150MHz （3dB）
• 1.8V單電源
  • 可選的 3.3VIO 功能
• 工業溫度范圍：-40°C 至 105°C
• 并行（SDR、DDR）CMOS接口
• 頻譜性能（FSCLK = 125MSPS，fIN = 5 MHz）：
  • 信噪比：49.8dBFS
  • SFDR：60dBFS

參數

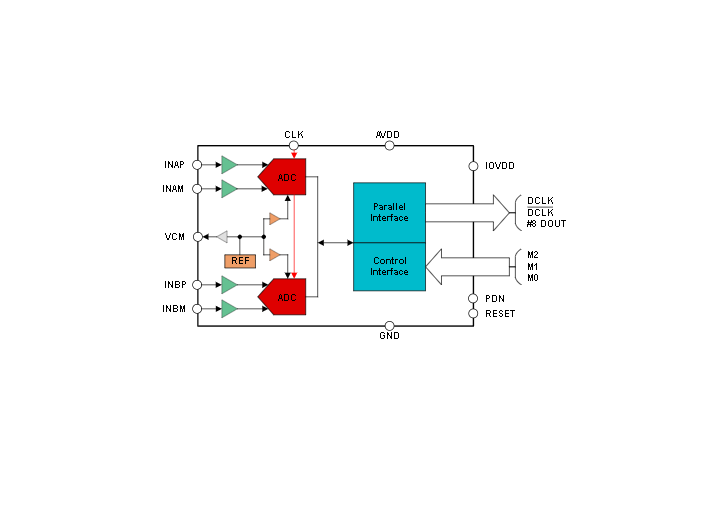

方框圖

?一、產品概述?
ADC3908Dx（雙通道）和ADC3908Sx（單通道）是德州儀器（TI）推出的超低功耗8位高速模數轉換器系列，支持最高125MSPS采樣率。該系列專為低延遲控制環路設計，具有1個時鐘周期的極短延遲，適用于激光掃描儀、位移傳感器等實時系統。

?二、核心特性?

1. ?性能參數?
   • 分辨率：8位（無失碼）
   • 采樣率：25/65/125MSPS可選
   • 延遲：1個時鐘周期
   • 積分非線性（INL）：±0.25LSB（典型值）
   • 輸入帶寬：150MHz（-3dB）
2. ?功耗與能效?
   • 雙通道125MSPS功耗：90mW（典型值）
   • 功率隨采樣率線性縮放（如25MSPS時僅56mW）
   • 待機功耗：3mW（PD模式）
3. ?接口與配置?
   • 并行CMOS接口（雙通道DDR/單通道SDR）
   • 支持1.8V/3.3V邏輯電平
   • 數據格式：2進制補碼或偏移二進制

?三、技術規格?

1. ?電源要求?
   • 模擬電源（AVDD）：1.8V（1.7-1.9V范圍）
   • 數字接口電源（IOVDD）：1.8V或3.3V可選
   • 工作溫度：-40℃至105℃
2. ?模擬輸入?
   • 支持差分/單端輸入模式
   • 輸入范圍：1.9Vpp（差分）/0.95Vpp（單端）
   • 集成輸入緩沖器，簡化驅動設計

?四、封裝信息?

• 32引腳VQFN封裝（4mm×4mm）
• 熱阻參數：RθJA=38.1℃/W

?五、應用場景?

1. 低延遲控制環路
2. 激光掃描系統
3. 位移檢測設備
4. 手持式測試儀器

?六、版本信息?

• 文檔版本：SBASAU9（2024年10月發布）
• 生產狀態器件支持卷帶包裝（2500顆/卷）

?七、關鍵優勢?

1. 業界領先的功耗效率比
2. 引腳兼容的8/10位分辨率系列（ADC3908/3910）
3. 靈活的引腳配置控制模式
4. 完整的模擬前端集成方案

?注?：本總結基于ADC3908D025/D065/D125和ADC3908S025/S065/S125數據手冊內容，涵蓋電氣特性、時序規范和典型應用設計指南
