STMicroelectronics VL53L8CH飛行時間 (ToF) 傳感器是一款8x8多區域傳感器，可在環境光下提高性能。 該傳感器具有寬廣的65° 對角線視場 (FoV) 和緊湊且標準化的直方圖 (CNH) 創新數據輸出，用于AI應用。VL53L8CH ToF傳感器的每區域范圍為2cm至400cm，采樣率高達60Hz，工作溫度范圍為-30°C至85°C。該傳感器集成了垂直腔面發射激光器 (VCSEL)，可發射1級認證且完全不可見的940nm紅外光。 VL53L8CH ToF傳感器采用光學LGA16封裝，尺寸為6.4mm x 3mm x 1.75mm。

數據手冊：*附件：STMicroelectronics VL53L8CH飛行時間 (ToF) 傳感器數據手冊.pdf

VL53L8CH ToF傳感器與VL53L7CH驅動器兼容，與VL53L8CX引腳對引腳兼容。該傳感器用于需要多區域原始數據、咖啡機罩杯邊緣檢測、手勢運動、手勢識別以及機器人和真空吸塵器地面感測的AI應用。

特性

• 用于人工智能的緊湊型歸一化直方圖 (CNH) 數據輸出：
  • 多區域數據輸出，多達64個獨立區域
  • 直方圖輸出，每個BIN均配有信號計數
  • 高達128 BIN直方圖可編程尺寸
  • 最小區間寬度低至37mm
  • 通過I^2^C或SPI實現高達30Hz的最大頻率
  • 每個區的報告環境IR光強度
  • 可提供所有飛行時間處理數據（距離、信號幅度和反射率）
• 具有65°寬FoV的ToF傳感器：
  • 45° x 45°方形FoV
  • 自主低功耗模式，具有可編程中斷閾值，可喚醒主機
  • 測距：高達400cm
  • 每個區域的運動指示燈，用于檢測目標運動
• 高度可配置的CNH可滿足用戶期望：
  • 15Hz時64個區域分18個BIN
  • 15Hz時32個區域?yàn)?6個BIN
  • 25Hz時16個區域分48個BIN
• 完全集成的微型模塊：
  • 940nm不可見光垂直腔面發射激光器 (VCSEL)
  • 發射器和接收器上擴散光學元件 (DOE)，支持方形FoV
  • 接收單光子雪崩二極管 (SPAD) 陣列
  • 運行固件的低功耗微控制器
  • 尺寸：6.4mm x 3mm x 1.75mm
• 易于集成
  • 可回焊單元件
  • 需要1.8V內核電源和3.3V AVDD 電源
  • 可選1.2V或1.8V IOVDD 接口電壓電平
  • I^2^C（高達1MHz）或SPI（高達3MHz）接口
  • 兼容各種玻璃罩材料
  • 與VL53L7CH驅動器兼容
  • 與VL53L8CX引腳對引腳兼容

系統框圖

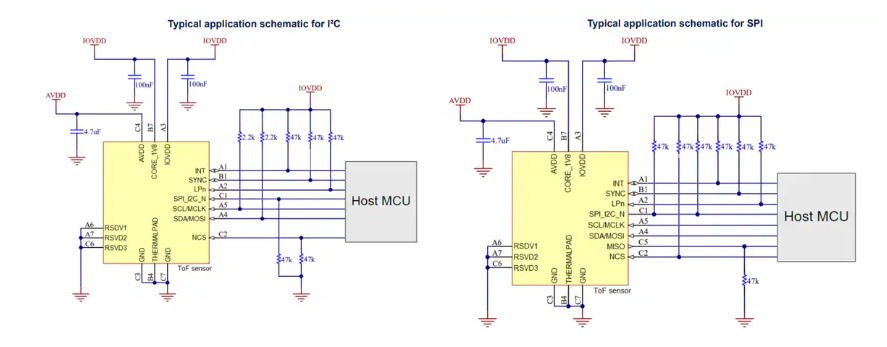

應用原理圖

VL53L8CH飛行時間傳感器技術解析與應用指南?

一、核心特性與技術創新

1. AI原生架構設計

VL53L8CH是首款專為人工智能應用設計的8×8多區域飛行時間（ToF）傳感器，其創新的緊湊歸一化直方圖（CNH）數據輸出架構具有以下突破：

• ?可配置直方圖系統?：支持最多128個直方圖箱，最小箱寬可達37.5mm，為機器學習算法提供原始光子計數數據
• ?多區域同步處理?：在8×8模式下可實現64個獨立探測區域，最高幀率達30Hz（I2C/SPI接口）
• ?環境光抗干擾?：每個區域獨立報告環境紅外光強，確保在復雜光照環境下的測量穩定性

2. 光學系統突破

• ?超寬視場角?：65°對角線視場（45°×45°方形視場），優于傳統ToF傳感器
• ?雙超表面透鏡?：發射端和接收端均采用衍射光學元件（DOE），實現方形視場光學整形
• ?940nm VCSEL光源?：人眼安全Class 1認證，完全不可見紅外照明

二、關鍵性能參數深度分析

1. 測距性能矩陣（見表1）

?表1 不同模式下的最大測距能力對比?

2. 精度特性解析

• ?連續模式精度?：20-200mm范圍內±10mm，200-4000mm范圍內±3%（白目標，黑暗環境）
• ?溫度穩定性?：通過周期性自動校準，典型漂移僅0.1mm/°C
• ?區域一致性?：邊角區域相對于中心4個區域的精度衰減不超過4%

三、硬件設計要點

1. 電源架構設計

器件需要三個獨立電源：

• ?AVDD?：3.3V模擬和VCSEL電源
• ?CORE_1V8?：1.8V模擬核心電源
• ?IOVDD?：1.2V或1.8V I/O接口電壓

?關鍵設計約束?：

• 三路電源必須同時上電/下電
• 最小壓擺率要求：AVDD 0.001V/μs，CORE_1V8 0.012V/μs
• 電源去耦電容必須盡可能靠近模塊引腳

2. 接口選擇策略

?I2C接口優勢?：

• 標準雙線接口，最大1MHz時鐘
• 設備地址：0x52（寫入）/0x53（讀取）
• 支持自動地址遞增，提升大數據塊傳輸效率

?SPI接口優勢?：

• 最高3MHz時鐘頻率
• 支持全雙工通信，模式1（CPOL=1，CPHA=1）

四、CNH數據輸出系統

1. 數據結構特征

• ?最大數據量?：每幀最高6KB直方圖數據
• ?區域聚合?：支持從64區域到16區域的空間降采樣
• ?時間聚合?：最大直方圖分箱因子為8
• ?環境光隔離?：每個區域的背景光強數據獨立存儲

2. 配置靈活性示例

用戶可根據應用需求在以下模式間靈活切換：

• ?高分辨率模式?：64區域×18箱@15Hz
• ?高幀率模式?：16區域×48箱@25Hz

五、典型應用場景實現

1. 智能家電應用

?咖啡機杯緣檢測?：

• 利用8×8多區域感知能力
• 通過CNH數據分析杯體材質和位置
• 實現智能飲料分配控制

2. 機器人導航

?地面材質感知?：

• 地毯、木材、玻璃、鏡面等固體材質識別
• 水、油、化學液體檢測
• 實現自適應越障策略

3. 人機交互

?手勢識別系統?：

• 65°寬視場覆蓋自然人機交互距離
• 實時運動矢量分析（每區域獨立運動指示器）
