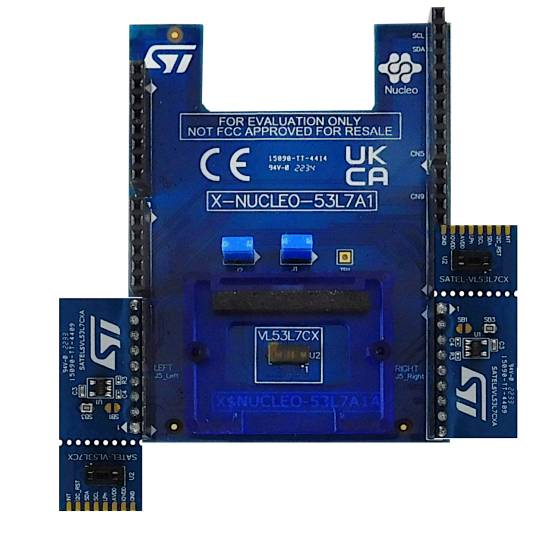

STMicroelectronics X-NUCLEO-53L7A1飛行時間測距板可應用于任意一個配備了Arduino? R3連接器的STM32 Nucleo板。 STMicroelectronics 推出的這款評估套件，旨在幫助用戶了解、評測和開發基于VL53L7CX飛行時間8x8多區90° 視場角測距傳感器的應用程序。該款擴展板配有蓋玻片托架，在蓋玻片下方可適配0.25mm 、 0.5mm及1mm的三種不同孔隙墊片，用以模擬 各種氣隙環境。

數據手冊：*附件：STMicroelectronics X-NUCLEO-53L7A1飛行時間測距傳感器數據手冊.pdf

特性

• 準確的絕對距離測量，且無需考慮目標反射率的大小
• 測距：高達350cm
• 基于直方圖的技術
• 多對象檢測能力
• 0.25mm、0.5mm和1mm墊片，用于模擬氣隙
• 一個玻璃蓋，保護傳感器免受灰塵的影響
• 兼容STM32 Nucleo開發板
• 配備Arduino? UNO R3連接器
• 提供完整的系統軟件，包括代碼示例和圖形用戶界面。
• 符合RoHS指令、CE標準、UKCA標準和中國RoHS指令

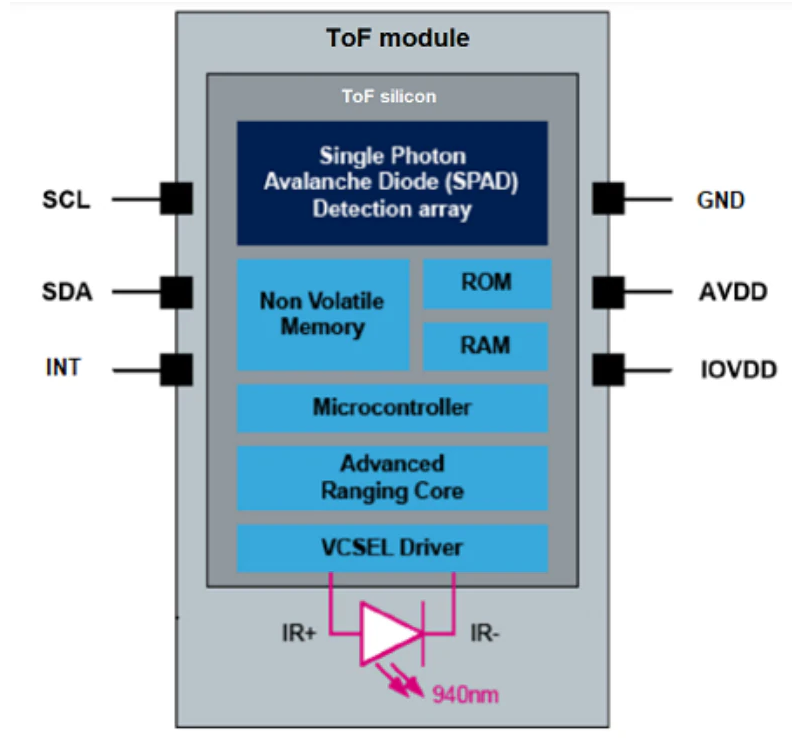

示意圖

ST VL53L7CX飛行時間傳感器與X-NUCLEO-53L7A1擴展板技術解析

產品概述

X-NUCLEO-53L7A1是STMicroelectronics推出的一款基于VL53L7CX飛行時間傳感器的擴展板，專門為配備Arduino UNO R3連接器的STM32 Nucleo開發板設計。該擴展板提供完整的評估套件，可幫助開發者學習、評估和開發使用VL53L7CX飛行時間8x8多區域測距傳感器的應用，具備90度視場角。

核心技術特性

?VL53L7CX傳感器核心優勢?：

• 8x8多區域測距能力，支持64個獨立測距區域
• 90°廣視場角設計
• 最高測距距離達350厘米
• 基于直方圖的技術架構
• 多目標檢測能力
• 準確的距離測量，不受目標反射率影響

硬件設計特點

?擴展板配置?：

• 配備0.25mm、0.5mm和1mm三種厚度墊片，用于模擬不同氣隙
• 提供保護傳感器免受灰塵影響的蓋板玻璃
• 兼容所有STM32 Nucleo開發板
• 配備Arduino UNO R3連接器
• 支持通過Arduino連接器堆疊多個ST擴展板

?電源管理?：

• 主傳感器AVDD和IOVDD電源供電
• 最大電流150mA（60mA + 90mA）
• 功率消耗255mW（1.7V × 150mA）
• 子板直接由主機電源供電

安全特性

該產品采用Class 1激光安全等級設計：

• 激光輸出符合IEC 60825-1:2014（第三版）標準
• 在單故障等可預見條件下仍保持Class 1限值
• 使用ST推薦設備設置并遵守?cái)?shù)據手冊中的操作條件
• 禁止增加激光輸出功率和使用聚焦激光束的光學元件

可選配件

?SATEL-VL53L7CX分線板?：

• 設計用于遠程連接VL53L7CX傳感器到任何類型的電子控制器
• 可通過兩個六針連接器直接插入擴展板
• 支持飛線連接方式
• 單獨銷售，每個訂單代碼包含兩個分線板

應用領域

?個人電子產品?：

• 音頻和視頻設備
• 游戲和無人機
• 虛擬增強現實
• 可穿戴設備

軟件開發支持

該擴展板提供完整的系統軟件支持：

• 豐富的代碼示例
• 圖形用戶界面
• STM32Cube的飛行時間傳感器軟件擴展（X-CUBE-TOF1）

合規性認證

產品符合多項國際標準：

• RoHS合規
• CE認證
• UKCA認證
• 中國RoHS合規

設計靈活性

擴展板支持多種連接方式，開發者可以根據具體應用需求選擇：

1. 直接連接STM32 Nucleo開發板
2. 通過Arduino連接器堆疊其他功能模塊
3. 結合SATEL-VL53L7CX分線板實現遠程連接
4. 集成藍牙低功耗或Wi-Fi接口開發
