該AMC6V704是一款高度集成的低功耗模擬監視器和控制器，適用于光收發器應用。

該AMC6V704包括四個12位電流輸出數模轉換器（IDAC）和四個具有可編程輸出范圍的12位電壓輸出DAC（VDAC）。該器件還包括一個12位、1MSPS模數轉換器（ADC），用于外部和內部信號監控、電源和溫度報警監控器，以及一個高精度內部基準電壓源。
*附件：amc6v704.pdf

AMC6V704 VDAC 支持正負輸出范圍作，并能夠提供高達 50mA 的拉電流和灌電流，使其成為偏置光調制器的絕佳選擇。此外，AMC6V704 IDAC 支持 200mA 的滿量程輸出范圍和極低的功耗。IDAC 無需外部元件來偏置激光二極管。結合使用AMC6V704四個 VDAC 和四個 IDAC，可以對電吸收調制激光器進行精確偏置。

該AMC6V704還包括四個輸入引腳，這些引腳復用到ADC，并集成了一個低延遲窗口比較器。這些特性使該器件成為接收信號強度指示器 （RSSI） 和信號丟失 （LOS） 檢測的絕佳選擇。ADC還能夠測量IDAC引腳上的電壓，以及VDAC提供或吸收的電流，從而能夠監控這些輸出。

該器件AMC6V704低功耗、高集成度、極小尺寸和寬工作溫度范圍，是光模塊一體化控制電路的絕佳選擇。

特性

• 四個12位電流輸出DAC （IDAC）
  • 200mA 滿量程輸出范圍
  • 低電源裕量：200mA 時為 300mV
• 四個 12 位電壓輸出 DAC （VDAC）
  • 可選滿量程輸出范圍：–5V、–2.5V、+2.5V 和 +5V
  • 大電流驅動能力：±50mA
• 多通道、12位、1MSPS SAR ADC
  • 四個外部輸入：2.5V 和 5V 范圍
  • 四個 IDAC 電壓監控通道
  • 四個 VDAC 電流監控通道
  • 可編程定序器
  • 可編程超出范圍警報
• 內部 2.5V 基準電壓源
• 電源和溫度故障報警
• SPI 和 I2C 接口：1.7V 至 3.6V 工作電壓
  • SPI：4線接口
  • I2C：四個目標地址
• 指定溫度范圍：–40°C 至 +125°C

參數

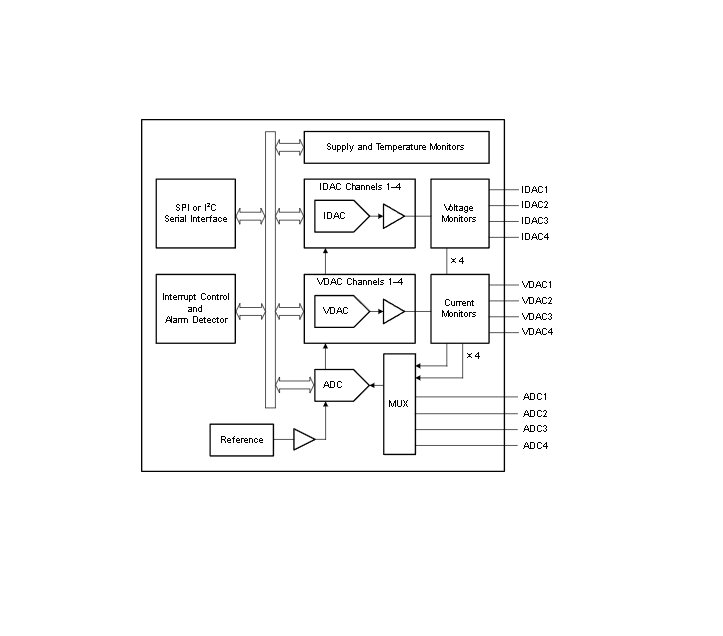

方框圖

AMC6V704 是德州儀器（TI）推出的高集成度低功耗模擬監測與控制芯片，專為光收發模塊設計，集成 4 路電流輸出 DAC（IDAC）、4 路電壓輸出 DAC（VDAC）、12 位 ADC 及高精度參考源，支持 SPI/I2C 雙接口，可實現光器件的精準偏置控制與多維度信號監測，適配 - 40°C~+125°C 寬溫工作環境，是光通信模塊的 “一站式” 控制解決方案。

一、核心特性

1. 多通道 DAC 精準控制

（1）電流輸出 DAC（IDAC）

• 性能參數 ：4 路 12 位分辨率 IDAC，滿量程輸出范圍達 200mA，供電裕量極低（200mA 輸出時僅需 300mV 裕量），功耗優化顯著；
• 核心優勢 ：無需外部輔助元件即可直接為激光二極管（LD）提供偏置電流，簡化光模塊電路設計；支持輸出電流實時監測（通過 ADC），確保偏置精度。

（2）電壓輸出 DAC（VDAC）

• 性能參數 ：4 路 12 位分辨率 VDAC，輸出范圍可編程為 - 5V、-2.5V、+2.5V、+5V，支持正負電壓輸出；單路驅動能力達 ±50mA（可源出 / 吸收電流）；
• 核心優勢 ：適配光調制器（如電吸收調制激光器 EAML）的雙極性偏置需求，輸出電流監測功能（通過 ADC）可實時校準偏置狀態，提升光信號穩定性。

2. 多維度 ADC 監測

• ADC 規格 ：12 位分辨率逐次逼近型（SAR）ADC，采樣率最高 1MSPS，支持多通道復用采集；
• 監測范圍 ：
  • 外部信號 ：4 路外部模擬輸入（支持 2.5V/5V 量程），可用于接收信號強度指示（RSSI）、信號丟失（LOS）檢測；
  • 內部信號 ：4 路 IDAC 輸出電壓監測、4 路 VDAC 輸出電流監測，實現 DAC 工作狀態閉環反饋；
• 附加功能 ：集成低延遲窗口比較器，可快速觸發超限告警，適配光模塊實時保護需求。

3. 靈活接口與參考源

• 通信接口 ：支持 SPI（4 線）與 I2C（4 個可選從機地址）雙接口，供電電壓兼容 1.7V~3.6V，適配不同基帶芯片（如 MCU/FPGA）的電平標準；
• 高精度參考源 ：內置 2.5V 高穩定性參考電壓，為 DAC/ADC 提供精準基準，確保模擬性能一致性；
• 告警功能 ：支持供電電壓異常、溫度超限告警，結合可編程序列器與超限告警檢測器，可實現故障自動響應。

4. 封裝與環境適應性

• 封裝規格 ：采用 2.555mm×2.555mm 36 引腳 DSBGA（裸片級球柵陣列）封裝，最大高度僅 0.4mm，極致節省 PCB 面積，適配小型化光模塊；
• 溫度范圍 ：指定工作溫度 - 40°C~+125°C，滿足工業級與汽車級光通信場景（如室外光傳輸、數據中心互聯）的環境要求。

二、典型應用場景

AMC6V704 憑借 “控制 + 監測” 一體化設計，核心應用于光通信領域，具體場景包括：

• 光收發模塊 ：為激光二極管（LD）、光調制器提供精準偏置，監測光信號強度與器件工作狀態，適配 SFP+/QSFP 等主流光模塊；
• 數據中心互聯（DC Intraconnect / 城域光通信） ：寬溫特性與低功耗設計，滿足數據中心高可靠性、低能耗的光傳輸需求；
• 供電與溫度監測 ：內置供電異常、溫度超限告警，可作為獨立監測芯片，保障光模塊電源穩定性與器件熱安全。

三、封裝與機械規格

1. 封裝參數

2. tape & reel（卷帶）規格

• 包裝參數 ：每卷 3000 顆器件，采用標準大卷帶（LARGE T&R）封裝；卷盤直徑 180.0mm，卷寬（W1）8.4mm，載帶間距（P1）4.0mm，腔體尺寸（A0×B0×K0）2.71mm×2.71mm×0.6mm；
• Pin 1 定位 ：載帶中 Pin 1 位于 Q1 象限（沿進料方向的左上角），角部球（A1）為定位標識，便于自動化貼裝。

3. PCB 設計建議

• 焊盤布局 ：推薦采用 “非阻焊定義（NSMD）” 焊盤，焊盤直徑 0.2mm，阻焊開窗 0.2mm，避免焊接時焊料溢出；
• 鋼網設計 ：建議使用 0.075mm 厚鋼網，激光切割梯形孔 + 圓角設計（孔徑 0.21mm，圓角 0.05mm），提升焊膏釋放效率；
• 公差參考 ：封裝尺寸公差遵循 ASME Y14.5M 標準，實際布局需參考 TI 文獻 SNVA009，預留制造公差與布線空間。

四、訂購與環境信息

1. 訂購型號參數

2. 可靠性與防護

• ESD 防護 ：器件對靜電敏感，需遵循 JEDEC JESD22-A114 標準操作（如佩戴防靜電手環、使用防靜電包裝），避免靜電導致的性能退化或永久損壞；
• 質量保證 ：量產型號通過 TI 全流程可靠性測試（包括溫度循環、濕度測試、電應力測試），符合工業級光模塊的長期穩定性需求。
