該AMC60804T是一款高度集成的低功耗模擬監視器和控制器，適用于光收發器應用。

該AMC60804T包括四個12位電流輸出數模轉換器（IDAC）和四個具有可編程輸出范圍的12位電壓輸出DAC（VDAC）。該器件還包括一個12位、1MSPS模數轉換器（ADC），用于外部和內部信號監控、電源和溫度報警監控器，以及高精度內部基準電壓源。
*附件：amc60804t.pdf

AMC60804T VDAC 支持正負輸出范圍作，并能夠提供高達 50 mA 的拉電流和灌電流，使其成為偏置光調制器的絕佳選擇。此外，AMC60804T IDAC 支持 200 mA 的滿量程輸出范圍和極低的功耗。IDAC 無需外部元件來偏置激光二極管。AMC60804T四個 VDAC 和四個 IDAC 相結合，可實現電吸收調制激光器的精確偏置。

該AMC60804T還包括四個輸入引腳，這些引腳復用到ADC，并集成了一個低延遲窗口比較器。這些特性使該器件成為接收信號強度指示器 （RSSI） 和信號丟失 （LOS） 檢測的絕佳選擇。ADC還能夠測量IDAC引腳上的電壓，以及VDAC提供或吸收的電流，從而能夠監控這些輸出。

該器件AMC60804T低功耗、高集成度、極小尺寸和寬工作溫度范圍，是光模塊一體化控制電路的絕佳選擇。

特性

• 四個12位電流輸出DAC （IDAC）
  • 200 mA 滿量程輸出范圍
  • 低電源裕量：200 mA 時為 200 mV
• 四個 12 位電壓輸出 DAC （VDAC）
  • 可選滿量程輸出范圍：–5 V、–2.5 V、+2.5 V 和 +5 V
  • 大電流驅動能力：±50 mA
• 多通道、12 位、1-MSPS SAR ADC
  • 四個外部輸入：2.5V 和 5V 范圍
  • 四個 IDAC 電壓監控通道
  • 四個 VDAC 電流監控通道
  • 可編程定序器
  • 可編程超出范圍警報
• 內部2.5V基準電壓源
• 電源和溫度故障報警
• SPI 和 I2C 接口：1.7V 至 3.6V 工作電壓
  • SPI：4線接口
  • I2C：四個目標地址
• 指定溫度范圍：–40°C 至 +125°C

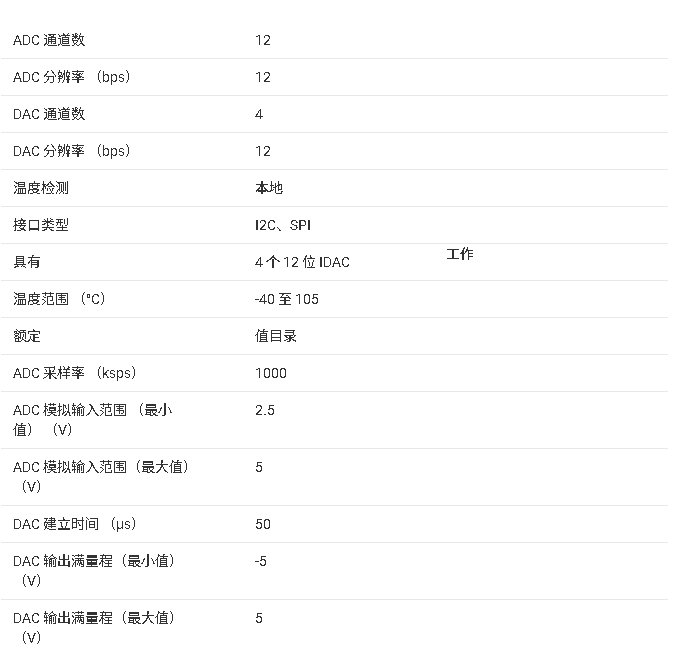

參數

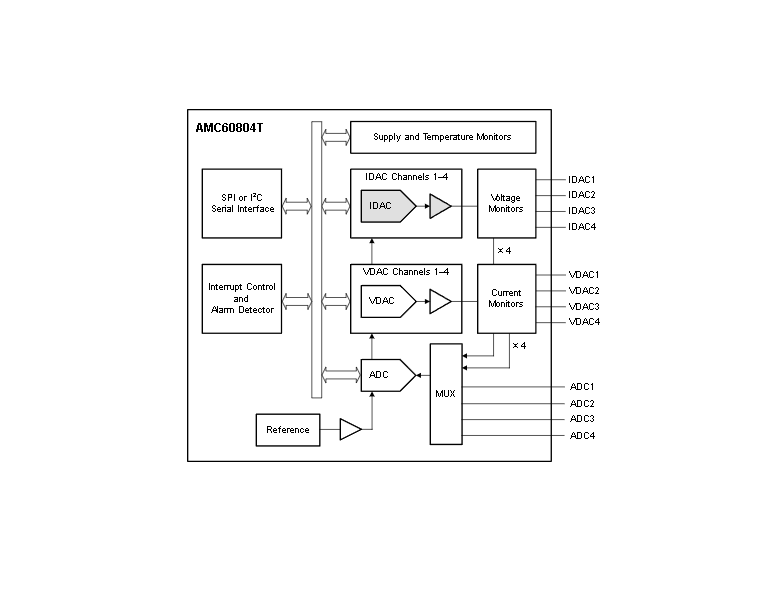

方框圖

一、產品概述

AMC60804T 采用 2.56mm×2.56mm 36 引腳 DSBGA（YBH 封裝），工作溫度覆蓋 - 40°C125°C，支持 1.7V3.6V 寬電壓供電，集成 “四通道電流 DAC（IDAC）+ 四通道電壓 DAC（VDAC）+12 位 ADC + 故障報警” 多功能，可實現激光二極管偏置、光調制器驅動、信號強度檢測（RSSI）及失信號檢測（LOS），單器件即可滿足光學模塊的全場景控制需求，大幅減少外部元器件數量與 PCB 面積。

二、核心特性

1. 四通道電流輸出 DAC（IDAC）

• 輸出性能 ：12 位分辨率，滿量程輸出范圍 0~200mA，供電裕量極低（200mA 輸出時僅需 200mV 裕量），功耗低，無需外部元器件即可直接為激光二極管提供偏置電流；
• 監控功能 ：ADC 可實時采集 IDAC 輸出引腳電壓，間接監測輸出電流穩定性，配合可編程報警功能，可及時反饋電流異常（如過流、欠流）。

2. 四通道電壓輸出 DAC（VDAC）

• 輸出靈活性 ：12 位分辨率，支持四種可選滿量程范圍（-5V、-2.5V、+2.5V、+5V），兼容正負電壓偏置場景，適配不同類型光調制器；
• 驅動能力 ：具備 ±50mA 高電流驅動能力，可直接驅動光調制器等大負載器件，無需額外功率放大電路；
• 電流監控 ：ADC 可監測 VDAC sourcing/sinking 的實時電流，實現輸出狀態閉環控制，確保偏置精度。

3. 多通道 12 位 ADC

• 采集能力 ：1MSPS 采樣率，支持三類輸入通道：
  • 4 路外部模擬輸入：支持 2.5V、5V 兩種量程，可接入光接收端信號（如 RSSI 檢測）；
  • 4 路 IDAC 電壓監控通道：間接監測 IDAC 輸出電流；
  • 4 路 VDAC 電流監控通道：直接監測 VDAC 負載電流；
• 低延遲比較器 ：外部輸入通道集成低延遲窗口比較器，可快速實現 LOS 檢測（失信號時觸發報警），響應速度適配高速光通信場景。

4. 可編程控制與報警功能

• 時序控制 ：內置可編程時序器，可自定義 ADC 采集順序、DAC 輸出更新時機，適配復雜光模塊控制流程；
• 故障報警 ：支持電源電壓異常（過壓 / 欠壓）、芯片溫度超限（-40°C~125°C 外）報警，報警信號可通過中斷引腳輸出，便于系統快速響應；
• 高精度基準 ：集成 2.5V 內部基準源，溫漂低，為 DAC/ADC 提供穩定參考，確保全溫域精度。

5. 靈活的數字接口

• 雙接口支持 ：同時兼容 SPI（4 線接口）與 I2C（4 個可選從機地址），可根據系統主控芯片接口類型靈活選擇；
• 電壓兼容性 ：接口電平適配 1.7V~3.6V 供電范圍，無需電平轉換電路，可直接與低電壓 MCU/FPGA 連接。

三、功能架構與典型應用

1. 核心架構

器件采用 “數字控制 - 模擬輸出 - 信號監控” 三層架構，關鍵模塊協同工作：

• 數字控制層 ：含 SPI/I2C 接口解析、時序器、報警控制器，負責接收外部指令，配置 DAC 輸出參數、ADC 采集模式，及觸發故障報警；
• 模擬輸出層 ：IDAC 為激光二極管提供偏置電流，VDAC 為光調制器提供正負電壓偏置，兩者均支持輸出狀態反饋；
• 信號監控層 ：ADC 通過多路復用器（MUX）采集外部信號、IDAC 電壓、VDAC 電流，數據實時回傳至數字層，用于報警判斷與閉環控制。

2. 典型應用場景

• 光學模塊偏置控制 ：4 路 IDAC 分別為 4 個激光二極管提供 0~200mA 精準偏置電流，4 路 VDAC 為光調制器提供 ±5V 內可調電壓，ADC 監測各通道狀態，確保激光功率穩定；
• 城域數據中心互聯 ：支持 Intra-DC 場景下的高速光信號傳輸，低延遲比較器實現 LOS 快速檢測（<1μs 響應），電源 / 溫度報警保障設備在密集部署環境下的可靠性；
• RSSI 檢測 ：4 路外部 ADC 輸入接入光接收端信號，1MSPS 采樣率實時采集信號強度，通過數字接口輸出 RSSI 數據，用于鏈路質量評估。

四、封裝與電氣特性

1. 封裝規格

• 物理參數 ：2.56mm×2.56mm DSBGA（YBH 封裝），36 引腳，球間距 0.4mm，最大高度 0.6mm；采用 SNAGCU（錫銀銅）焊球材質，兼容無鉛焊接，MSL 等級 1（260°C 峰值回流焊，無限期存儲）；
• 散熱與可靠性 ：底部無裸露熱焊盤，需通過 PCB 銅皮散熱，結到環境熱阻（RθJA）需參考具體 PCB 設計（典型值約 60°C/W），ESD 防護符合工業級標準（HBM±2000V，CDM±500V）。

2. 關鍵電氣特性
