在自動化設備、智能儀器、小型機械等諸多領域，步進電機的穩定驅動是保障設備精準運行的核心環節，而HR4982作為一款內部集成譯碼器的微特步進電機驅動器，憑借其便捷的操作特性與可靠的性能表現，成為了這類應用場景中的理想選擇。它不僅從設計層面簡化了驅動流程，更在性能參數與功能保護上實現了全面兼顧，為步進電機的高效運行提供了堅實支撐。

從基礎性能與核心設計來看，HR4982專為雙極步進電機量身打造，能夠靈活支持全步、1/8步、1/16步和1/128步四種步進模式，不同模式的切換僅需通過邏輯輸入MSx進行選擇，滿足了不同場景下對電機運行精度的需求。在輸出驅動能力方面，它更是表現出色，能夠?qū)崿F(xiàn)35V的工作電壓和±2A的輸出電流，足以適配多數中小型雙極步進電機的驅動需求。同時，HR4982內置了一款固定關閉時間的電流調節器，該調節器可工作在慢衰或混合衰減模式下，為電機的平穩運行提供了基礎保障。

如果說基礎性能是HR4982的立身之本，那么內置的譯碼器則是其實現“便于使用”核心優勢的關鍵所在。在傳統的步進電機驅動方案中，技術人員需要借助相序表、高頻控制線，并通過復雜的編程接口來控制電機步進，不僅增加了電路設計的復雜度，還對控制芯片的性能提出了較高要求。而HR4982的譯碼器徹底改變了這一現狀——只需向STEP引腳輸入一個簡單的脈沖信號，電機就能精準完成一次步進動作。這一設計不僅省去了繁瑣的外圍電路和編程工作，更讓其在沒有復雜微處理器支持，或是微處理器負擔過重的場景中具備了極強的適用性，大幅降低了步進電機驅動系統的開發門檻。

在步進操作的核心控制環節，HR4982的內部電路展現出了卓越的智能化水平，能夠自動控制PWM（脈沖寬度調制）操作在快衰減、慢衰減及混合衰減模式之間靈活切換。其中，混合衰減模式的表現尤為突出：器件在工作初始階段會先經過一段快衰減時間，隨后自動切換至慢衰減模式，直至固定關閉時間結束。這種獨特的控制方式帶來了多重優勢：一方面有效降低了電機運行時產生的噪聲，讓設備在靜音要求較高的場景（如醫療儀器、精密檢測設備）中也能穩定應用；另一方面提升了步進動作的準確性，避免了因衰減模式單一導致的步進誤差；同時，合理的衰減模式切換還能減小系統的整體功耗，提升了設備的能源利用效率。

為了進一步優化功耗表現，HR4982還集成了內部同步整流控制電路，該電路能夠在PWM操作過程中顯著降低能量損耗，進一步提升了系統的節能性能。在安全防護方面，這款驅動器同樣考慮周全，內置了一套完善的保護電路體系，包括帶遲滯的過熱保護、欠壓鎖定以及過流保護等，能夠有效應對電機運行過程中可能出現的過熱、電壓不穩、電流過大等異常情況。更值得一提的是，HR4982無需特別的上電時序，技術人員在電路設計時無需額外考慮上電順序的控制問題，進一步簡化了系統的調試流程。

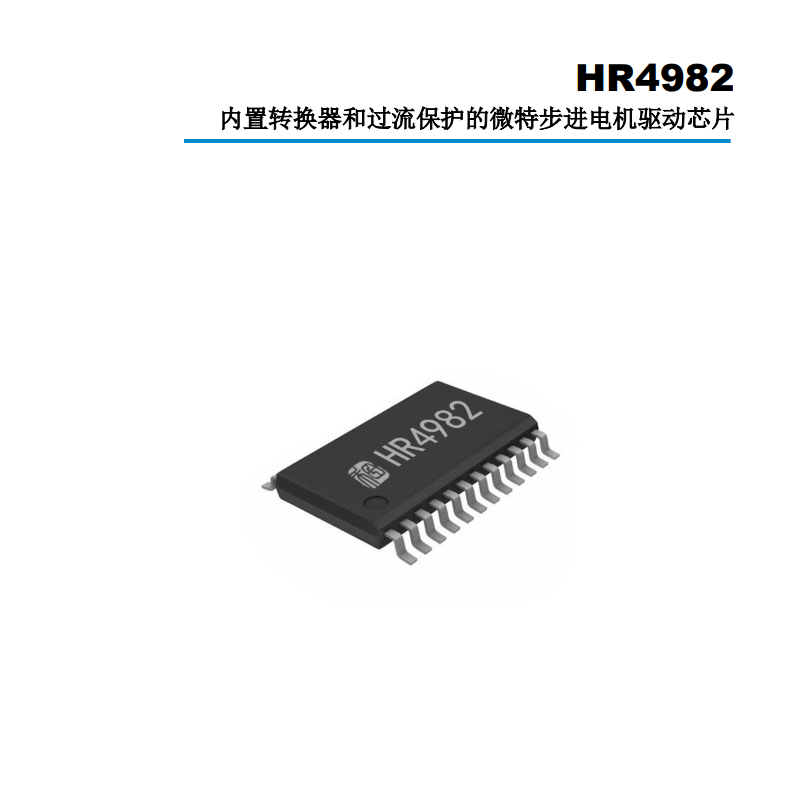

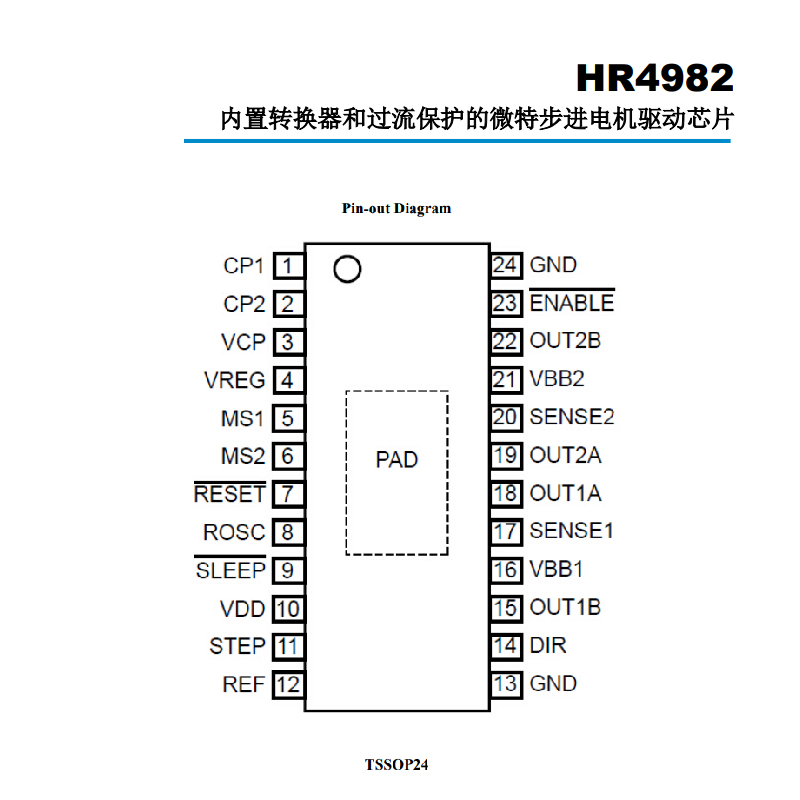

在封裝與工藝方面，HR4982采用了帶有裸露焊盤的TSSOP24封裝形式，裸露焊盤的設計能夠大幅提升器件的散熱性能，確保其在長時間高負載運行時依然保持穩定；同時，該產品為無鉛產品，引腳框采用100％無錫電鍍工藝，完全符合當下綠色環保的生產要求，適配各類環保標準嚴格的應用場景。除此之外，HR4982還具備低導通電阻RDS(ON)、兼容3.3V和5V邏輯電平、對地短路保護、負載短路保護等諸多優勢，全方位提升了產品的實用性與可靠性。

綜上所述，HR4982憑借其內置譯碼器帶來的便捷性、智能化的衰減模式控制、出色的功耗優化以及完善的保護機制，完美解決了傳統步進電機驅動方案中存在的復雜度高、精度不足、功耗較大等問題。無論是從開發效率、運行性能還是應用安全性來看，它都為雙極步進電機的驅動提供了高效便捷的解決方案，充分滿足了自動化、智能化設備對核心驅動部件的高標準要求。
