該DRV8818A為打印機、掃描儀和其他自動化設備應用提供集成步進電機驅動器。該器件具有兩個H橋驅動器和微步進索引器邏輯，用于控制步進電機。

每個模塊的輸出驅動器模塊由配置為全H橋的N溝道功率MOSFET組成，以驅動電機繞組。
*附件：drv8818a.pdf

簡單的STEP/DIR接口允許控制器電路輕松連接。模式引腳允許將電機配置為全步、半步、四分之一步或八步模式。衰減模式和PWM關斷時間是可編程的。

提供內部關斷功能，用于過流保護、短路保護、欠壓鎖定和過熱。

該DRV8818A采用28引腳HTSSOP封裝，帶有PowerPAD。?

特性

• 步進電機驅動器
  • 簡單的 STEP/DIR 接口
  • 高達 1/8 微步進分度器
  • 可編程混合衰減、消隱和關斷時間
• 8V 至 35V 工作電源電壓范圍
• 智能調諧、慢速、快速和混合衰減選項
• 大電流容量：2.5A 滿量程，1.8A RMS
• 低RDS（ON）：24V、25°C時為310mΩ HS + LS
• 獨立邏輯電源電壓 （VCC）
• 引腳對引腳兼容
  • DRV8818：35V，370mΩ HS+LS
  • DRV8811：38V，1000mΩ HS+LS
• 熱增強型表面貼裝封裝
• 保護功能
  • VM 欠壓鎖定 （UVLO）
  • 過流保護 （OCP）
  • 熱關斷 （TSD）
  • 索引器零位輸出 （HOMEn）

參數

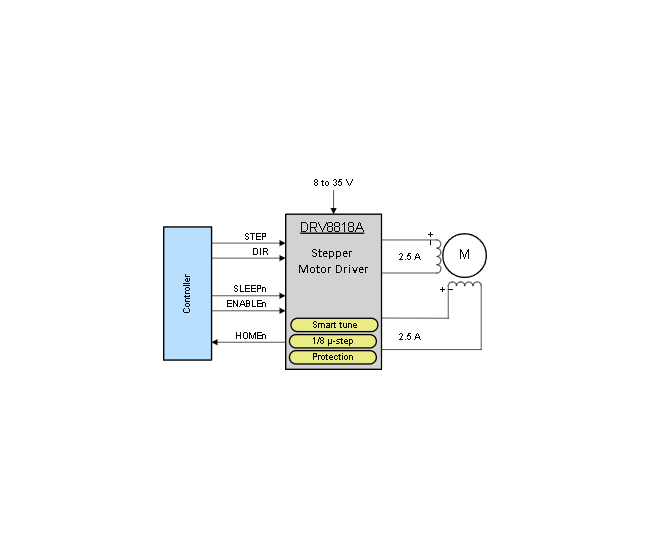

方框圖

?1. 產品概述?
DRV8818A是德州儀器（TI）推出的集成步進電機驅動器，專為打印機、紡織機械等自動化設備設計，具有以下核心特性：

• ?電壓范圍?：8V至35V工作電壓，支持2.5A全橋輸出電流（1.8A RMS）。
• ?微步控制?：內置1/8微步索引器，支持全步、半步、1/4步及1/8步模式（通過USM0/USM1引腳配置）。
• ?智能調節?：集成Smart Tune動態衰減技術，自動優化衰減模式以降低電流紋波。
• ?低導通電阻?：高邊+低邊總RDS(ON)僅310mΩ（24V/25°C條件下）。
• ?封裝?：28引腳HTSSOP帶PowerPAD?散熱焊盤。

?2. 關鍵功能?

• ?接口與控制?：
  • 簡易STEP/DIR接口，兼容DRV8818/DRV8811系列。
  • 可編程衰減模式（快衰減、慢衰減、混合衰減）、消隱時間和關閉時間。
• ?電流調節?：
  • 通過VREF引腳和外部檢測電阻（RSENSE）設置斬波電流，公式：
    ICHOP(A) = VREF(V) / (8 × RSENSE(Ω)) 。
  • 支持同步整流（SRn引腳控制）。
• ?保護機制?：
  • 過流保護（OCP，3.5A閾值）、熱關斷（TSD，150°C觸發）、欠壓鎖定（UVLO）。

?3. 應用場景?

• 多功能打印機、紡織機械
• 工廠自動化、機器人
• 網絡攝像頭云臺、醫療診斷設備

?4. 電氣特性?

• ?電源電流?：
  • 工作模式：VM典型7mA，VCC典型0.4mA
  • 睡眠模式：VM低至3μA，VCC低至0.5μA
• ?時序參數?：
  • 最大STEP頻率：500kHz
  • 喚醒時間（tWAKE）：1ms

?5. 設計要點?

• ?布局建議?：
  • VM引腳需并聯0.1μF陶瓷電容+大容量電解電容（參考容量公式： CBULK > 3×ΔIMOTOR×TPWM/ΔVSUPPLY ）。
  • PowerPAD必須焊接至PCB地平面以增強散熱。
• ?衰減模式選擇?：
  • DECAY引腳電壓決定衰減模式：
    • <0.21×VCC：快衰減

    • 0.6×VCC：慢衰減

    • 中間值：混合衰減
