STMicroelectronics STGAP2GSN隔離式3A單柵極驅動器隔離柵極驅動通道、低壓控制和接口電路。該柵極驅動器具有2A源電流、3A灌電流能力以及軌到軌輸出，因此適合用于中等功率和大功率應用，例如工業應用中的電源轉換和電機驅動器逆變器。該器件通過專用柵極電阻器實現獨立優化的導通和關斷。

數據手冊：*附件：STMicroelectronics STGAP2GSN隔離式3A單柵極驅動器數據手冊.pdf

STMicroelectronics STGAP2GSN集成了各種保護功能，包括熱關斷和UVLO，并針對增強模式GaN FET進行了優化，從而可實現簡單的設計、高效率和可靠的系統。雙輸入引腳支持選擇信號極性控制和實施HW互鎖保護，可在控制器發生故障時避免交叉?zhèn)鲗?dǎo)。輸入至輸出傳播延遲結果小于45ns，可提供較高的PWM控制精度?？商峁┐龣C(jī)模式，降低空閑功耗。

特性

• 高達1700V高壓軌
• 25°C、VH = 6V時驅動器電流能力：2A/3A拉/灌電流
• dV/dt瞬態抑制：±100V/ns
• 45ns輸入輸出傳播延遲
• 獨立的拉電流和灌電流選項，可簡化柵極驅動配置
• 針對GaN優化的UVLO功能
• 柵極驅動電壓高達15V
• 3.3V、5V TTL/CMOS輸入，帶遲滯
• 高溫關斷保護
• 待機功能
• 窄體SO-8封裝

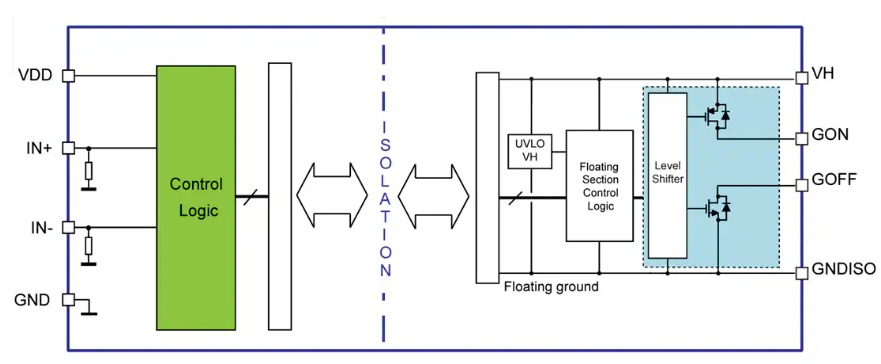

框圖

STGAP2GSN隔離式柵極驅動器技術解析與應用指南

一、器件概述與核心特性

STGAP2GSN是意法半導體推出的專門針對增強型GaN FET優化的隔離式單柵極驅動器，具有以下突出特性：

?電氣性能優勢?：

• 支持高達1700V的高壓軌
• 驅動能力：2A源電流/3A灌電流（25°C，VH=6V）
• 輸入輸出傳播延遲僅45ns
• dV/dt瞬態抗擾度達到±100V/ns
• 柵極驅動電壓最高15V

?系統保護功能?：

• 專為GaN優化的欠壓鎖定(UVLO)功能
• 溫度關斷保護
• 獨立的灌電流和源電流輸出配置

二、關鍵電氣參數深度分析

2.1 絕對最大額定值（表2）

• 邏輯電源電壓(VDD)：-0.3V至6V
• 正電源電壓(VH)：-0.3V至15V
• 柵極驅動器輸出電壓(GON、GOFF)：-0.3V至VH+0.3V
• 結溫范圍：-40°C至150°C

2.2 推薦工作條件（表3）

• VDD邏輯電源：3.1V至5.5V
• VH正電源電壓：Max(VHon)至13V
• 輸入輸出工作電壓：-1700V至+1700V
• 最大開關頻率：2MHz（實際限制取決于功耗和TJ）

2.3 動態特性（表5）

• 開通傳播延遲(tDon)：典型值42ns（VDD=5V，TJ=25°C）
• 關斷傳播延遲(tDoff)：典型值42ns（VDD=5V，TJ=25°C）
• 上升時間、下降時間：30ns（CL=4.7nF）
• 脈沖寬度失真(PWD)：典型值4.5ns
• 共模瞬態抗擾度(CMTI)：100V/ns

三、功能架構與工作模式

3.1 柵極驅動電源架構

器件支持單極和雙極兩種柵極驅動配置：

• ?單極驅動?：僅使用VH正電源
• ?雙極驅動?：同時使用VH正電源和VL負電源

3.2 "安全狀態"機制

當出現以下情況時，器件自動進入安全狀態：

• GOFF引腳處于開啟狀態
• GON引腳呈高阻態
  此狀態在隔離側電源上電期間（VH < VHon）建立，并在器件斷電階段（VH < VHoff）維持。

3.3 控制邏輯與輸入接口

提供雙輸入引腳(IN+、IN-），支持信號極性控制和硬件互鎖保護，避免控制器故障時的交叉導通。

四、典型應用設計要點

4.1 GaN FET驅動優化

由于GaN HEMT的閾值電壓通常低于2V，設計中需特別注意：

• 使用不同阻值的開通和關斷柵極電阻，關斷電阻應小于開通電阻
• 在柵極和開爾文源引腳之間配置10kΩ下拉電阻，防止驅動未上電時的柵極尖峰
• 在高dV/dt瞬態期間避免感應導通

4.2 PCB布局關鍵考量

?柵極環路優化?：

• 功率管盡可能靠近柵極驅動器放置
• 使用內層平面層布線柵極電流返回路徑
• 在驅動器和功率開關源引腳附近布置足夠通孔

?電源去耦策略?：

• 在每個電源引腳附近放置100nF陶瓷電容
• 額外配置1μF至10μF電容提供脈沖電流儲能
• 推薦使用低ESR SMT陶瓷電容

五、熱管理與可靠性設計

5.1 熱特性參數（表4）

• 結到環境熱阻(Rth(JA))：130°C/W（JEDEC 2s2p PCB，靜止空氣）

5.2 保護機制

• ?熱關斷保護?：結溫達到TSD閾值（典型170°C）時激活
• ?看門狗功能?：監測高低壓側通信狀態
• ?待機模式?：顯著降低VDD和VH電源的靜態電流

六、隔離性能與安全認證

器件滿足嚴格的隔離標準要求：

• 輸入輸出測試電壓：2720VPEAK（類型測試）
• 瞬態過電壓：4800VPEAK
• 隔離耐壓：2828VRMS/4000VPEAK（1分鐘類型測試）

七、封裝與訂購信息

采用窄體SO-8封裝，提供以下訂購選項：

• STGAP2GSNC：管裝
• STGAP2GSNCTR：卷帶包裝

八、設計驗證與測試建議

8.1 時序驗證

• 使用圖8的時序定義進行波形測量
• 確保傳播延遲在規格范圍內

8.2 共?？箶_度測試

參照?qǐng)D9的CMTI測試電路，驗證在VCM=1500V條件下的性能表現。
