STMicroelectronics L99VR02J線性穩壓器可提供高達500mA的負載電流。此低壓差 (LDO) 穩壓器的工作電源電壓范圍為2.15V至28V直流電源，溫度范圍為-40°C至175°C。此穩壓器既可采用后置穩壓方式直接連接電池，也可連接至預調節電壓。L99VR02J穩壓器可通過SELx引腳進行配置，以生成固定、可選的輸出電壓（0.8V、1.2V、1.5V、1.8V、2.5V、2.8V、3.3V或5V）。

數據手冊：*附件：STMicroelectronics L99VR02J線性穩壓器數據手冊.pdf

L99VR02J穩壓器符合AEC-Q100標準，具有熱關斷和短路電流限制、欠壓鎖定 (UVLO) 和可編程短路輸出電流功能。L99VR02J穩壓器非常適合用于汽車應用，采用PowerSSO-12封裝。

特性

• 允許電池和后置穩壓工作模式
• 低壓差電壓
• 輸出電壓精度：±2%
• 使能輸入，用于啟用/禁用穩壓器
• 輸出電壓監視，復位輸出功能
• 可忽略ESR對負載電容器輸出電壓穩定性的影響
• 通過外部電容器進行可編程自主調度
• 欠壓閉鎖 (UVLO)
• 符合AEC-Q100標準
• 快速輸出放電
• 熱關斷和短路電流限制
• 高級熱警告和輸出過電壓診斷
• 可編程短路輸出電流

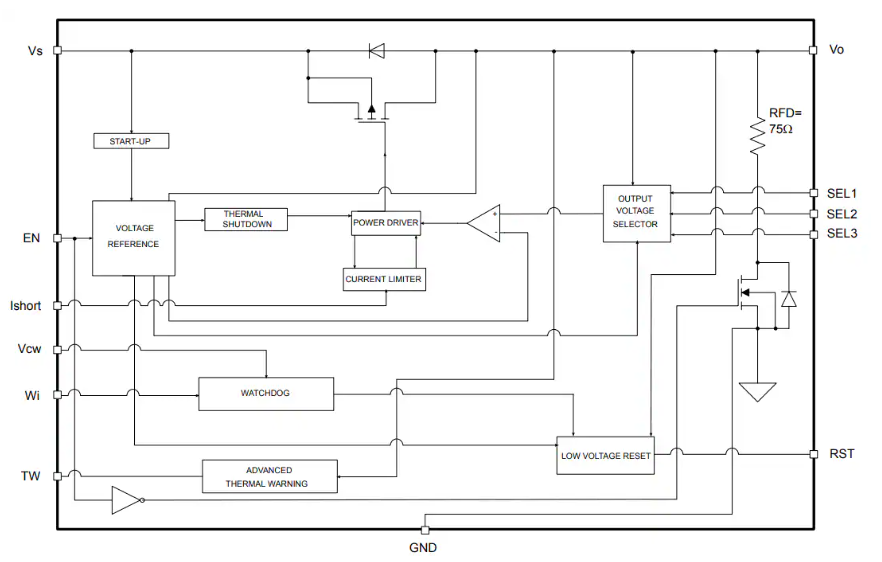

功能框圖

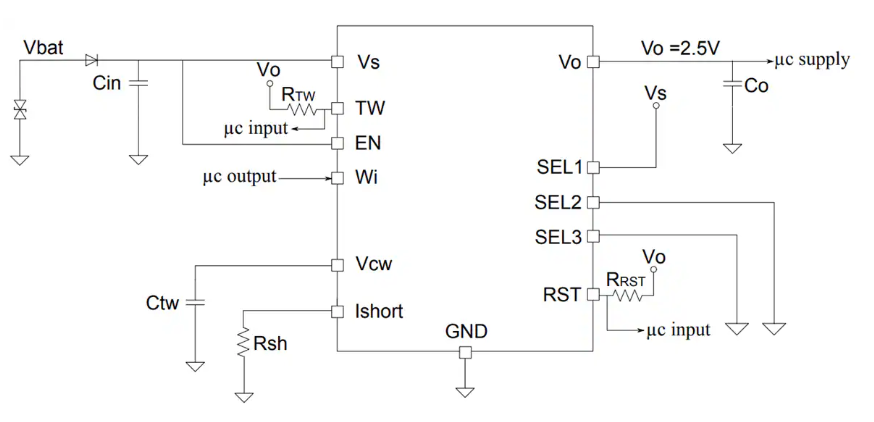

應用電路圖

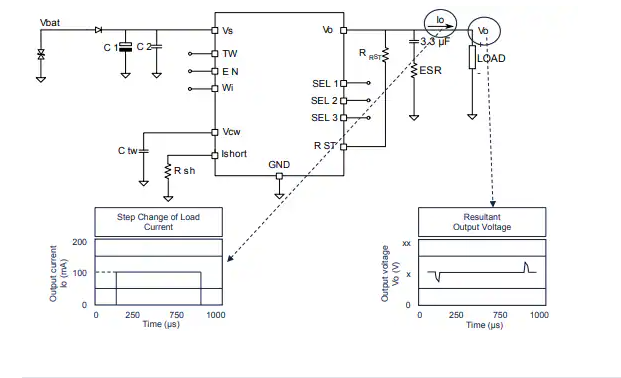

負載調節測試電路

L99VR02J汽車線性穩壓器關鍵技術解析與應用指南?

?一、產品概述與核心特性?

?L99VR02J?是STMicroelectronics推出的汽車級低功耗線性穩壓器，采用PowerSSO-12封裝，專為嚴苛的汽車電子環境設計。其核心特性包括：

• ?寬輸入電壓范圍?：2.15 V至28 V（工作電壓），耐受40 V負載突降。
• ?可配置輸出電壓?：通過SELx引腳選擇8種固定輸出電壓（0.8 V/1.2 V/1.5 V/1.8 V/2.5 V/2.8 V/3.3 V/5 V），精度達±2%。
• ?高輸出能力?：持續輸出電流500 mA，靜態電流低至1 μA（禁用時）。
• ?全面保護功能?：過溫保護、可編程短路電流（120 mA至815 mA）、欠壓鎖定（UVLO）及快速輸出放電。

?二、關鍵技術參數深度解析?

? 2.1 絕對最大額定值（表2） ?

• ? VS（供電電壓） ?：
  • 直流范圍：-0.3 V至28 V
  • 瞬態負載突降（t<400 ms）：40 V
• ? VO（輸出電壓） ?：-0.3 V至6 V
• ?ESD防護?：HBM ±2 kV，CDM ±500 V（角引腳±750 V）

?設計提示?：需確保輸入電壓不超過28 V直流限值，瞬態沖擊需通過TVS管抑制。

? 2.2 電氣特性（表5） ?

1. ?輸出電壓精度?：
   • 例：SELx=[0,0,0]時，VO=0.8 V（0.784 V~0.816 V）
2. ?靜態與動態性能?：
   • ?靜態線性調整率?：ΔVO/VO ≤1%（VS=VS_Low~18 V）
   • ?壓差電壓?：IO=500 mA時，VO=5 V對應Vdp≤500 mV
3. ?短路電流配置?：
   • ?Ishort引腳接地?：典型值120 mA
   • ?Ishort引腳懸空?：典型值815 mA

? 2.3 熱管理參數（表3-4） ?

• ?熱阻?：RθJA=25.5°C/W（四層板實測）
• ?溫度閾值?：
  • 熱警告（Twarn）：150 °C（典型值）
  • 熱關斷（Tprot）：175 °C（最低值）

?三、功能模塊設計指南?

? 3.1 輸出電壓選擇（表12） ?

通過SEL1/2/3引腳組合設定電壓（例：[1,0,0]→2.5 V），配置在EN上升沿時鎖定。

?3.2 可編程短路保護?

通過Ishort引腳外接電阻Rsh調整短路電流（圖34），懸空時默認最大值。

?3.3 看門狗與復位電路?

• ?看門狗超時?：由VCW引腳電容Ctw設置，計算公式：
  Twop=Td+Twol=(Vwhth?Vwlth)×CtwICWd+(Vwhth?Vwlth)×CtwICWc**T**w**o**p**?**=**T**d**?**+**T**w**o**l**?**=**I**C**W**d**?**(**V**w**h**t**h**?**?**V**wlt**h**?**)**×**C**tw**?**?**+**I**C**W**c**?**(**V**w**h**t**h**?**?**V**wlt**h**?**)**×**C**tw**?**?**
• ?復位觸發?：當VO低于VO_th（如3.3 V對應2.97 V）時，RST輸出拉低。

?3.4 熱警告與過壓檢測?

• ?TW引腳雙重功能?：
  • 結溫>150 °C時輸出低電平
  • 過壓時輸出方波（周期Tw_per=160 μs）

?四、典型應用電路設計?

? 4.1 基礎配置（圖31） ?

• ?輸入電容?：C1≥4.7 μF（陶瓷）+100 nF（就近VS引腳）
• ?輸出電容?：CO≥3.3 μF（低ESR陶瓷），確保穩定性。

? 4.2 后級調節模式（圖32） ?

適用于預穩壓場景，連接DC/DC輸出至VS引腳，顯著降低功率損耗。

?五、安全機制與ISO 26262支持?

盡管未作為安全元件設計，但通過以下機制支持功能安全：

• ?SM1?：過熱警告（TW引腳）→覆蓋SR-004
• ?SM2?：過熱關斷→覆蓋SR-001
• ?SM5?：輸出電壓監控（欠壓）→覆蓋SR-002

?六、設計要點與規避誤區?

1. ?布局優化?：
   • 功率路徑短且寬，熱過孔直接連接散熱焊盤。
2. ?使能控制?：
   • VEN_high≥1.5 V，避免在VS<1.5 V時激活EN。
3. ?故障診斷?：
   • 結合TW方波判斷過壓，通過RST狀態監測系統異常。
