STMicroelectronics AEK-POW-LDOV01S評估板配置用于評估L99VR01STR的運行情況。L99VR01 LDO線性穩壓器可提供高達200mA負載電流，在穩壓器禁用時消耗的靜態電流低至1μA。L99VR01 LDO線性穩壓器設計用于汽車應用，采用SO-8和PowerSSO-12封裝。

數據手冊；*附件：STMicroelectronics AEK-POW-LDOV01S評估板數據手冊.pdf

STM AEK-POW-LDOV01S評估板非常適合用于微控制器電源、汽車顯示器驅動器、傳感器和信息娛樂處理器等多種電子應用。該器件具有高達150°C熱性能，適合用于具有高溫環境的電子應用以及需要穩定電源的應用。

特性

• 八個可選固定輸出電壓：0.8V、1.2V、1.5V、1.8V、2.5V、2.8V、3.3V和5V，負載電流能力高達200mA
• 使能引腳
• 重置
• 快速輸出放電

框圖

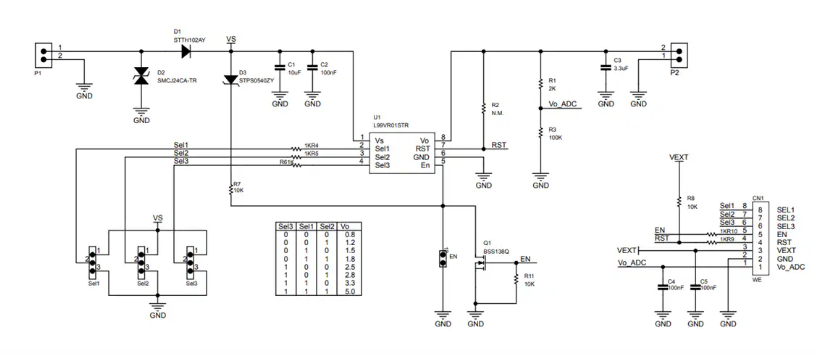

電路原理圖

基于L99VR01STR的汽車級LDO評估板技術解析與應用指南?

?一、產品概述與技術亮點?
AEK-POW-LDOV01S是意法半導體推出的汽車級線性穩壓器評估板，基于L99VR01STR芯片設計。該方案專為汽車電子系統打造，具有以下核心特性：

• ?可配置輸出電壓?：支持8種固定電壓值（0.8V/1.2V/1.5V/1.8V/2.5V/2.8V/3.3V/5V）
• ?高負載能力?：最大輸出電流達200mA
• ?工作溫度范圍?：最高支持150℃環境溫度，適用于發動機艙等高溫場景
• ?完善保護功能?：集成使能控制、復位輸出和快速放電電路

?二、硬件設計深度解析?

1. ?核心芯片架構?
   評估板采用L99VR01STR作為主控芯片，其引腳定義如下：

   • VS（引腳1）：電源輸入
   • Sel1-Sel3（引腳3-5）：電壓選擇邏輯輸入
   • Vo（引腳8）：穩壓輸出
   • RST（引腳6）：復位信號輸出
   • EN（引腳5）：使能控制

2. ?電壓選擇機制?
   通過Sel1-Sel3三個數字引腳的狀態組合，可實現輸出電壓的精確配置：

   Sel3	Sel2	Sel1	輸出電壓(V)
   0	0	0	0.8
   0	0	1	1.2
   0	1	0	1.5
   0	1	1	1.8
   1	0	0	2.5
   1	0	1	2.8
   1	1	0	3.3
   1	1	1	5.0

3. ?外圍電路設計要點?

   • ?輸入保護?：D2（SMCJ24CA-TR）提供24V鉗位保護，防止電源浪涌
   • ?輸出濾波?：C3（3.3μF）與C4/C5（100nF）組成多級濾波網絡
   • ?狀態監測?：Vo_ADC分支電路允許輸出電壓采樣監測

?三、典型應用場景?

1. ?汽車電子系統?
   • 微控制器供電（如SPC5系列MCU）
   • 車載顯示屏驅動電路
   • 傳感器模塊供電
   • 信息娛樂處理器電源管理
2. ?工業控制領域?
   • 高溫環境下的穩定電源需求
   • 需要精確電壓控制的嵌入式系統

?四、設計注意事項?

1. ?散熱設計?
   在滿載200mA輸出時需注意：
   • 確保評估板周圍空氣流通
   • 高溫環境下建議降額使用
2. ?PCB布局建議?
   • 輸入輸出電容應盡量靠近芯片引腳
   • 功率走線寬度不小于20mil
   • GND層應保持完整以減少噪聲

?五、開發工具鏈支持?
該評估板配套完整的開發生態：

• ?AutoDevKit插件?：提供圖形化配置界面
• ?SPC5-STUDIO?：專屬集成開發環境
• ?代碼生成器?：自動生成驅動代碼和資源配置

?六、升級與擴展?
當前版本AEK$POW-LDOV01SA可通過以下方式擴展功能：

• 利用Vo_ADC引腳實現輸出電壓實時監測
• 通過EN引腳實現遠程開關控制
• 結合RST信號構建系統監控機制
