STMicroelectronics AEK-POW-LDOV02J評估板基于L99VR02J汽車線性穩壓器，設計具有可配置的輸出電壓。該板具有八個可選固定輸出電壓（0.8V、1.2V、1.5V、1.8V、2.5V、2.8V 3.3V和5V），負載電流能力高達500mA。AEK-POW-LDOV02J評估板包括使能引腳、復位、看門狗、帶輸出過壓檢測的高級熱警告以及快速輸出放電功能。該評估板的工作溫度范圍（T J ）為-40°C至175°C，適用于高溫環境下的電子應用。典型應用包括微控制器電源、汽車顯示器驅動器、傳感器和信息娛樂處理器。

數據手冊：*附件：STMicroelectronics AEK-POW-LDOV02J評估板數據手冊.pdf

特性

保護和診斷功能：
- 支持引腳
- 重置
- Watchdog
- 可編程短路輸出電流（Ishort）
- 高級熱警告，具有輸出過壓檢測功能
- 快速輸出放電
可選固定輸出電壓：0.8V、1.2V、1.5V、1.8V、2.5V、2.8V、3.3V和5V
負載電流能力：高達500mA

框圖

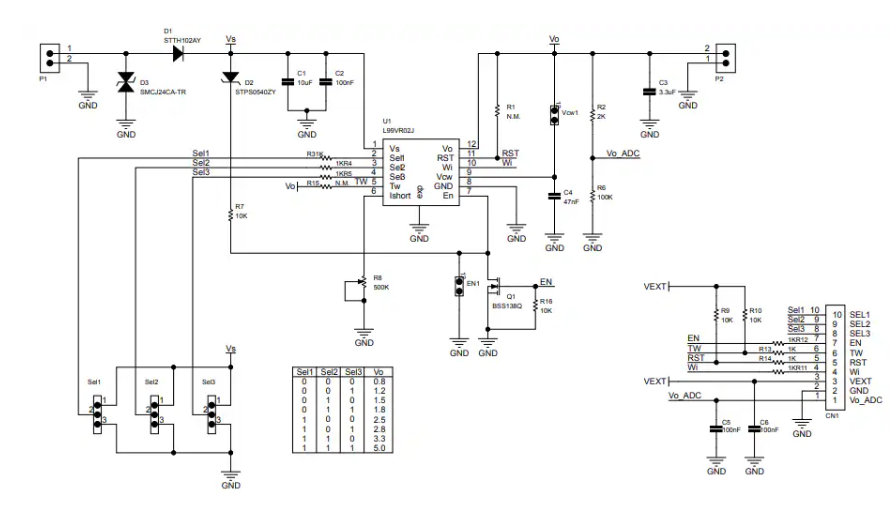

原理圖

STMicroelectronics AEK-POW-LDOV02J評估板技術解析與應用指南?

?一、產品概述與核心特性?

?AEK-POW-LDOV02J? 是一款基于 ?L99VR02J? 芯片的汽車級低壓差線性穩壓器（LDO）評估板，專為高可靠性電源管理場景設計。其核心特性包括：

?可配置輸出電壓?
- 支持8種固定電壓選項：0.8V、1.2V、1.5V、1.8V、2.5V、2.8V、3.3V、5V
- 通過Sel1/Sel2/Sel3引腳組合選擇輸出電壓（詳見圖2真值表）
?高負載能力與寬溫工作?
- 最大負載電流：500mA
- 結溫范圍：-40°C至175°C，適用于汽車電子等高低溫環境
?集成保護與診斷功能?
- 使能控制（Enable Pin）
- 復位輸出（Reset）與看門狗（Watchdog）
- 過溫預警與過壓檢測
- 可編程短路電流限制（Ishort）
- 快速輸出放電機制

?二、硬件設計解析?

?1. 架構與接口?

?核心芯片?：L99VR02J（U1）負責電壓轉換與診斷功能
?配置邏輯?：通過Sel1/Sel2/Sel3電平組合選擇輸出電壓（參見圖2真值表）
?擴展接口?（CN1）：提供Sel1/2/3、EN、TW、RST、Wi、VEXT、Vo_ADC等引腳，便于系統集成與監控

?2. 關鍵電路設計?

?輸入保護?：
- 二極管D1（STTH102AY）防反接，D3（SMCJ24CA-TR）過壓保護
- 輸入電容C1（10μF）+ C2（100nF）濾波
?輸出網絡?：
- 輸出電容C3（3.3μF）確保穩定性
- Vo_ADC分壓網絡（R6=100kΩ + R8=500kΩ）實現輸出電壓回讀
?使能控制?：
- Q1（BSS138Q）與R16（10kΩ）構成使能信號調理電路

?三、配置與輸出電壓選擇?

通過Sel1/Sel2/Sel3引腳的電平組合，可精確配置輸出電壓：

Sel1	Sel2	Sel3	輸出電壓 (V)
0	0	0	0.8
0	0	1	1.2
0	1	0	1.5
0	1	1	1.8
1	0	0	2.5
1	0	1	2.8
1	1	0	3.3
1	1	1	5.0

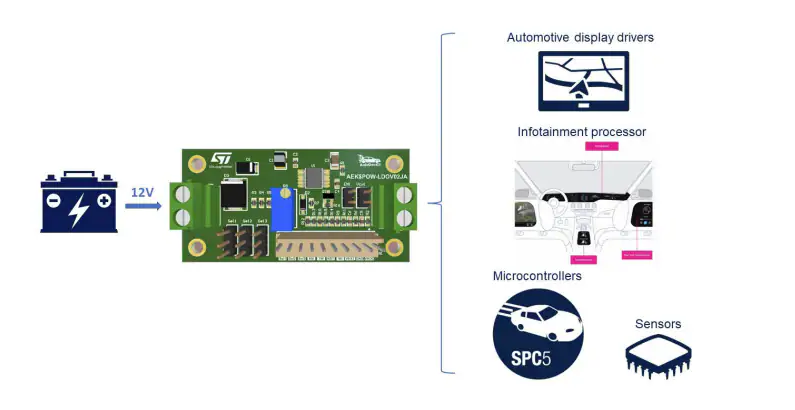

?四、典型應用場景?

?汽車電子系統?
- 微控制器電源（如SPC5系列）
- 傳感器供電、車載顯示屏驅動
- 信息娛樂處理器電源
?工業與高溫環境?
- 憑借寬溫特性，適用于電機控制、電源分配等場景
?快速原型開發?
- 結合 ?AutoDevKit? 插件與 ?SPC5-STUDIO? 工具鏈，可實現資源自動配置與代碼生成

?五、設計注意事項?

?布局優化?
- 功率路徑（Vs→U1→Vo）需短而寬，減少寄生電阻
- 電容C1、C3盡量靠近芯片引腳
?熱管理?
- 持續滿負載（500mA）時需通過PCB銅箔或散熱器控制溫升
- 監控TW引腳輸出，提前響應過熱風險
?診斷功能利用?
- 通過Vo_ADC實時監測輸出電壓精度
- 利用RST/Wi引腳實現系統狀態管理
