STMicroelectronics VN9004AJ評估板 配有基于ST專有VIPower M09技術的VN9004AJ高側驅動器。STMicroelectronics VN9004AJ采用緊湊型PowerSSO-16封裝。EV-VN9004AJ的板載電氣元件數量極少，因此可連接到負載、電源和微控制器，無需任何額外設計。該單通道高側驅動器可通過3V或5V CMOS兼容接口驅動12V接地負載，同時提供保護和診斷功能，確?？煽啃阅堋?/p>

數據手冊：*附件：STMicroelectronics VN9004AJ評估板數據手冊.pdf

特性

• 用于深度冷啟動應用的極低電壓操作（符合2013版LV124標準）
• 綜述
  • 單通道智能高側驅動器，帶電流檢測模擬反饋
  • 超低待機電流
  • 兼容3V和5V CMOS輸出
• 電流檢測診斷功能
  • 負載電流多路復用模擬反饋，具有高精度 成比例電流鏡
  • 過載和接地短路（功率限制）指示
  • 熱關斷指示
  • 關斷狀態開路負載檢測（帶外部上拉）
  • VCC輸出短路檢測
  • 感應啟用/禁用
• 保護
  • 欠壓關斷
  • 過壓鉗位
  • 負載電流限制
  • 快速熱瞬態的自限制
  • 借助專用故障復位引腳，可配置過熱或功率限制閉鎖
  • 接地?fù)p耗和VCC損耗
  • 通過自啟動實現反向電池保護
  • 靜電放電保護

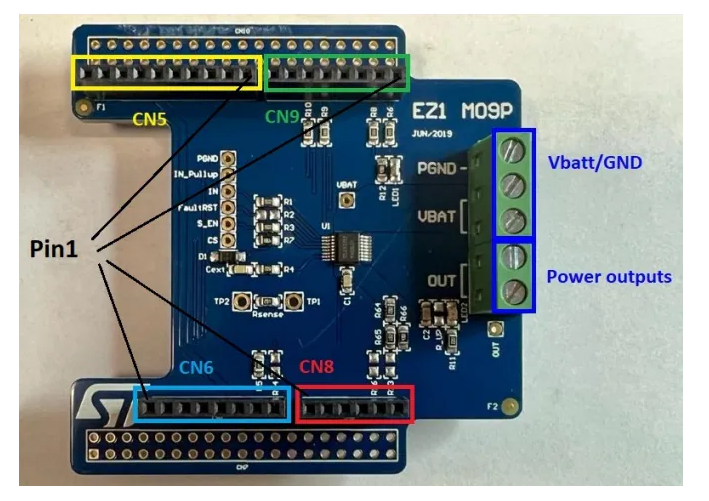

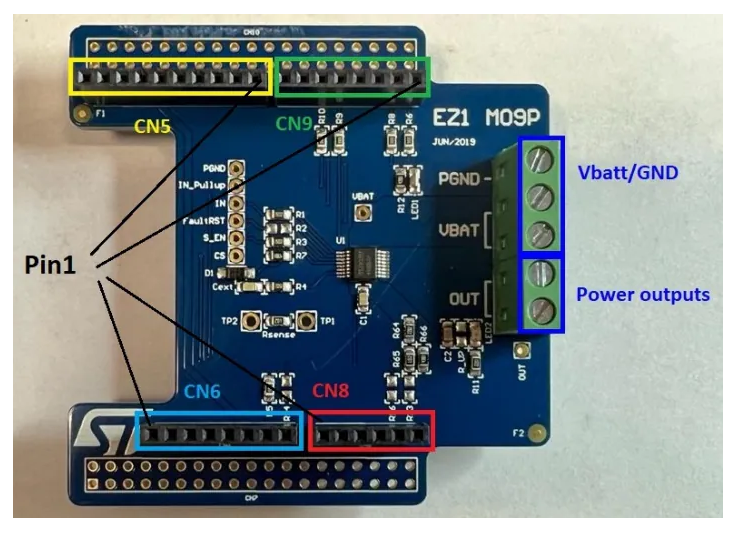

板連接

基于VN9004AJ評估板數據手冊的技術解析與應用指南?

?一、產品核心特性解析?

?1.1 關鍵電氣參數?

• ?工作電壓范圍?：4V至28V（極端低壓運行支持深度冷啟動，符合LV124-2013標準）
• ?導通電阻?：?jiǎn)瓮ǖ赖湫椭?.2mΩ（極低的功率損耗）
• ?電流限制?：典型值108A（支持大電流負載驅動）
• ?待機電流?：最大值0.5μA（滿足低功耗設計要求）

?1.2 智能診斷功能?

• ?多路復用模擬反饋?：
  • 高精度比例電流鏡實現負載電流檢測
  • 過載與對地短路指示（功率限制模式）
  • 熱關斷狀態指示
  • 關斷狀態開路檢測（需外接上拉電阻）
  • 輸出端對VCC短路檢測
  • 可獨立使能/禁用電流檢測功能

?二、保護機制深度剖析?

?2.1 多重硬件保護?

• ?電壓異常保護?：
  • 欠壓關閉（防止低壓誤操作）
  • 過壓鉗位（36V瞬態電壓耐受）
• ?負載保護?：
  • 電流限制與功率限制雙機制
  • 快速熱瞬態自限制
• ?故障恢復機制?：
  • 可通過FaultRST引腳配置閂鎖關閉（過溫/功率超限時）
  • 支持接地丟失與VCC丟失保護
  • 支持反向電池自啟動保護
  • ESD靜電保護

?三、評估板硬件設計解析?

?3.1 接口定義?（基于圖2連接器布局）

?3.2 核心電路設計?

• ?功率路徑?：
  • 集成100nF去耦電容（C1）
  • 外接10nF補償電容（C2）
• ?診斷電路?：
  • 電流檢測通過MultiSense引腳輸出
  • VBAT_ADC通過1KΩ（R5）與22KΩ（R64）電阻分壓采樣
• ?保護元件?：
  • 4.7KΩ上拉電阻（R7）用于開路檢測
  • ES1DL二極管（D1）提供反向保護

?四、典型應用場景?

?4.1 汽車功率分配系統?

• 適用12V汽車接地負載驅動
• 兼容3V/5V CMOS接口直接控制
• 支持電機、加熱器、繼電器替代等高功率執行器

?4.2 特殊工況適配?

• ?冷啟動應用?：極端低電壓運行能力確保低溫環境可靠性
• ?智能診斷需求場景?：通過模擬反饋實現實時狀態監控

?五、開發實踐指南?

?5.1 初始化配置流程?

1. ?使能設置?：通過S_EN引腳激活芯片功能
2. ?故障復位?：配置FaultRST引腳工作模式（閂鎖/非閂鎖）
3. ?電流檢測校準?：利用MultiSense輸出比例系數（數據手冊未明確具體值，需實測驗證）

?5.2 故障處理策略?

• ?過溫保護?：觸發后需通過FaultRST復位或等待冷卻
• ?開路檢測?：需外接10KΩ上拉電阻至In_PullUP引腳
• ?短路恢復?：功率限制模式自動降低輸出直至故障消除

?六、設計注意事項?

1. ?散熱設計?：盡管集成熱保護，仍需保證PowerSSO-16封裝良好散熱
2. ?PCB布局?：功率地（PGND）與信號地（GND）應分區域布置
3. ?參數余量?：實際使用電流建議保留20%余量（即≤86A持續工作）
