在車輛動力學測試、自動駕駛領域，對物體運動的測量，始終追求更高精度、更強實時性與更便捷部署。傳統慣性測量單元（IMU）與衛星定位系統（如GPS）的組合雖長期占據主流，但其技術瓶頸已難以滿足前沿科技應用對數據精度、可靠性與便捷性的嚴苛要求。虹科OMS 7光學傳感器將先進光學感知系統與高精度慣性測量單元深度融合，帶來從底層原理到應用體驗的徹底革新。

01

傳統測量方案的局限性

慣性測量單元（IMU）的固有不足

慣性測量單元（IMU）作為一種推算定位系統，通過對角速度進行積分得到角度，二次積分加速度得到位移和速度。這種計算方式會放大傳感器噪聲與零偏，導致測量結果隨時間產生顯著積分漂移。即便高性能IMU，也需頻繁零點校準或借助外部傳感器校正，無法獨立完成長時間、高精度的絕對運動測量。

衛星定位系統的局限性

相比之下，衛星定位系統雖能提供絕對位置信息以校正IMU漂移，但其信號易受遮擋與干擾，在隧道、林蔭路、城市峽谷或地下車庫等關鍵工況下失效。即便在開闊地帶，其更新頻率（通常為10-20Hz）也遠低于高速動態測試需求，且精度（即便是RTK技術）在厘米級徘徊，難以滿足對制動距離、車身微小姿態變化等參數的極致測量需求。

02

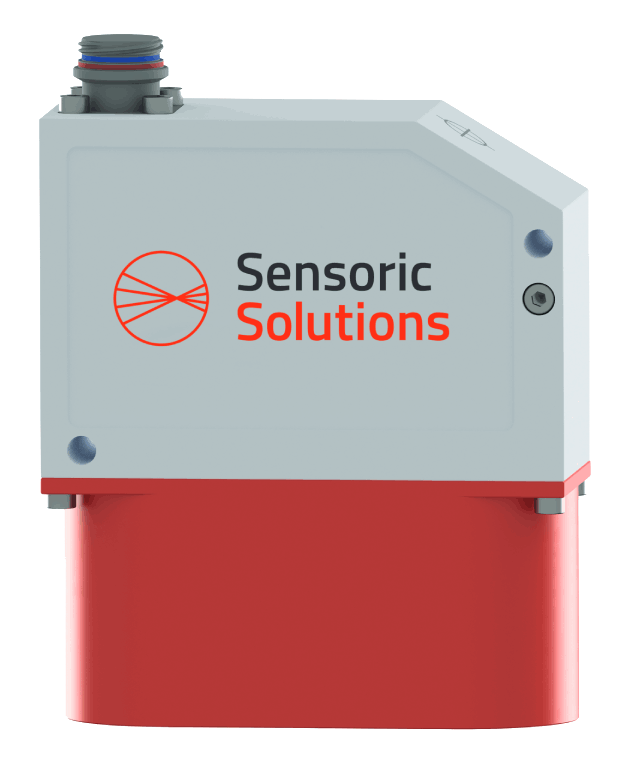

虹科OMS 7光學傳感器：驅動汽車測試新變革

虹科OMS 7光學傳感器的核心技術突破在于將先進光學感知系統與高精度慣性測量單元（IMU）深度融合。

就動態測量技術而言，虹科OMS 7光學傳感器并非簡單的迭代升級，而是一次從底層原理到應用體驗的徹底革新，旨在提供前所未有的“絕對運動真相”。

1

光學之“眼”

傳感器通過光學鏡頭直接探測被測物體表面，以極高頻率捕捉表面微觀特征變化，避免傳統方式通過多次積分推算所帶來的誤差累積。

工作原理

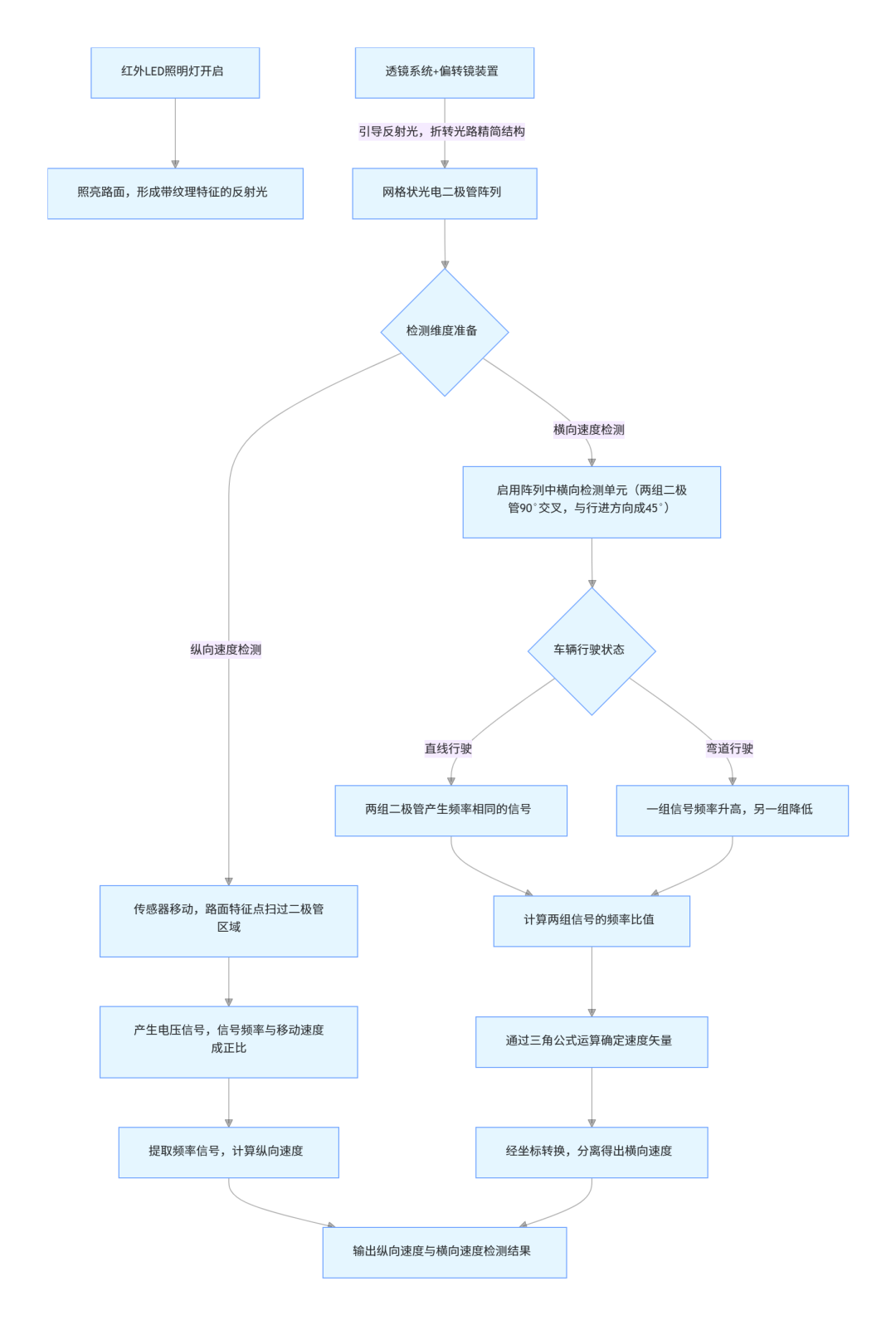

基于成熟的空間濾波法，紅外LED照明燈照亮路面，通過透鏡系統與偏轉鏡裝置，將帶有路面紋理特征的反射光引導至網格狀光電二極管陣列。偏轉鏡實現光路折轉，使傳感器結構更加緊湊。

傳感器移動時，表面結構特征點依次掃過二極管區域，產生相應電壓信號。信號頻率與移動速度成正比，可用于速度測量。

為測量橫向速度，光電二極管陣列特別增加了橫向檢測單元，兩組二極管區域以90°夾角交叉布置，與行進方向成45°夾角。

車輛直線行駛時，兩組二極管組產生的信號頻率相同；車輛沿彎道行駛時，地面結構特征以一定角度穿過二極管區域，導致一組頻率升高、另一組頻率降低。

根據兩組頻率的比值關系，通過三角公式運算即可確定速度矢量，經坐標轉換后可分別得出縱向與橫向速度。

點擊查看原圖

技術優勢

1.采用非接觸、無滑動測量原理

2.可在幾乎所有路面進行測量

3.成熟可靠的認證技術

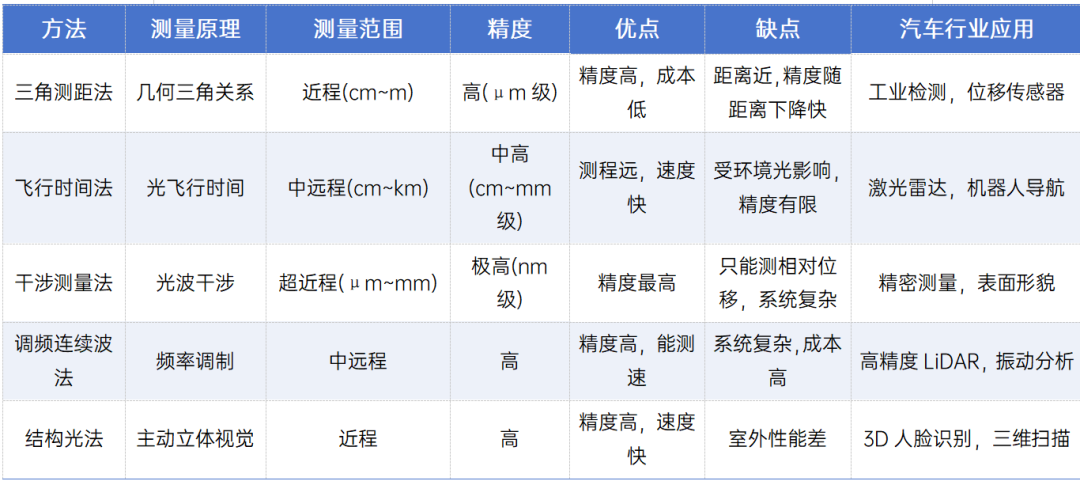

技術拓展：光學測距方法專業解析

點擊查看原圖

2

慣性之“核”

虹科OMS 7傳感器內置的IMU單元提供了基準的加速度與角速度數據。

點擊了解產品詳情

該傳感器所使用的IMU是一個完整的慣性系統，由一個三軸陀螺儀和一個三軸加速度計組成，采用基于MEMS（微機電系統）技術的IMU，將微型化的機械和電子元件集成在一塊微芯片上，尺寸僅為幾毫米，可安裝在傳感器內部光學元件的旁邊。

3

融合之“智”

通過獨有的傳感器融合算法，OMS 7將光學數據與慣性數據進行實時、深度的耦合分析，彌補純慣性測量的漂移問題，實現對速度、角度等物理量的直接、實時測量。

技術融合優勢technical strenghth

01

更高精度與可靠性：

虹科OMS 7傳感器利用光學信號的長期穩定性彌補了IMU的固有漂移，同時利用IMU的高動態特性增強了系統的瞬時響應能力，從而形成了一個兼具高精度與高可靠性的傳感器系統，并將整體信號噪聲降至極低。

02

測量效率顯著提升：

虹科OMS 7光學傳感器可直接測量運動變量，從根本上避免了傳統積分算法帶來的誤差累積，因此無需進行耗時的數據后處理與修正，實現了從數據采集到結果輸出的高效閉環。

03

多數據維度與卓越動態性能：

單個OMS7傳感器即可實時輸出超過40種車輛運動狀態信號，所有這些信號都可用于精確測量車輛的運動狀態，全面覆蓋測試需求。結合高達1 kHz的采樣率，使其能夠精準捕獲并處理動態換道等極端瞬態工況下的車輛動態。

04

極強的環境適應性與部署便捷性 ：

堅固的設計保證了傳感器在從極寒到極熱的各種惡劣環境下均能連續穩定運行，還可安裝在車輛的任何位置。同時，單一傳感器的集成化設計簡化了安裝與校準流程，極大提升了測試部署的效率和適用范圍。

03

四大卓越優勢，重塑測試體驗

極致精度，洞悉微末

虹科OMS 7傳感器的角度測量精度最高可達0.1°，關鍵參數測量精度達到0.1%，適用于車輛底盤微振動分析、機械臂末端抖動監測等精密應用。

即裝即用，化繁為簡

無需衛星信號、無需昂貴的校準實驗室、無需復雜的現場標定，只需將OMS 7傳感器直接安裝在測試平臺上，通電即可開始工作，一分鐘內輸出可靠數據，極大提升了測試效率。

全維數據，一覽無遺

單個傳感器即可構建完整的運動感知模型，無需整合多個異構傳感器，保證了數據在時間與空間上的絕對同步性。

智能軟件，輕松配置與集成

通過網頁式配置界面，無需安裝專用軟件，使用瀏覽器即可完成所有參數配置、實時數據可視化與測量任務管理，實現輕量級、跨平臺的專業級測量體驗。

汽車行業應用場景深度解析

賽車性能開發：

在F1等頂級賽事中，通過直接測量過彎時的橫向加速度與車身姿態角，為空氣動力學套件和懸架系統優化提供關鍵數據；其無漂移的速度測量能力，為極限制動性能評估和輪胎抓地力分析提供可靠依據。

整車及零部件測試：

為乘用車、卡車及特種車輛的制動系統、底盤調校和電子穩定系統標定提供基準數據，通過光學直接測量實現不同輪胎、制動器配置的客觀性能對比，有效驗證ABS/ESC系統的控制精度。

自動駕駛系統驗證：

作為“地面真值”傳感器，為自動駕駛算法的測試驗證提供高精度運動基準，通過同步輸出無累積誤差的速度、加速度和姿態數據，確保感知系統、定位模塊和控制系統評估的準確性。

軌道交通認證：

在列車制動性能測試中，克服傳統測量方式的局限性，提供不受車輪空轉打滑影響的精確制動距離和減速度曲線，為安全認證提供權威數據支撐。

檢驗認證與道路測繪：

為第三方檢測機構提供獨立可靠的運動測量基準，確保道路附著系數測試、高精度地圖采集等服務的準確性與公信力，滿足嚴格的行業認證要求。

結語

在汽車測試和智能駕駛迅速迭代的今天，車輛動態性能的深度挖掘已成為行業剛需。虹科OMS光學傳感器，以光學-IMU深度融合技術突破傳統測量瓶頸，為工程師提供超越GPS局限的動態真相。

OMS 7光學傳感器通過融合空間濾波光學測速與IMU數據，從根本上解決了傳統慣性測量的積分漂移和GPS信號丟失問題。它能直接輸出無累積誤差的多維運動數據，為車輛動態測試、底盤標定和自動駕駛驗證提供了即裝即用的高精度“地面真值”，極大提升了測試效率和數據可靠性。

本文作者：

虹科技術工程師 譚錦標
