“本文將詳細介紹 DDR5、LPDDR5 的技術細節以及 Layout 的規范要求。然后比較 CAMM2 模組與 SODIMM 的差別。”

本文將介紹什么是 DDR5，DDR5 和之前 DDR 的比較以及 DDR5 與 LPDDR5 的差異以及 DDR5 的拓?fù)浣Y(jié)構。什么是 DDR5？

先來看一下什么是 DDR。DDR（Double Data Rate）屬于SDRAM（Synchronous Dynamic Random Access Memory）的一種。DDR 的主要特點是數據傳輸速率更高。DDR 內存采用了一種稱為“雙倍數據速率”的技術，它可以在一個時鐘周期內傳輸兩次數據，即在時鐘信號的上升沿和下降沿都能進行數據傳輸。而普通的 SDRAM 在一個時鐘周期內只能在上升沿或者下降沿傳輸一次數據。

DDR5 是第五代 DDR 技術，核心技術參數如下：

• 發布年份：2020

• 數據速率：4800-6400 MT/s (未來有潛力達到更高速度)

• 帶寬：38.4-51.2 GB/s

• 電壓：1.1V (更低功耗)

• 密度：每顆 IC 高達 64 Gb

• 通道配置：每 DIMM 雙通道 (有效將可用通道數加倍)

• 預取緩沖區：16n (DDR4 的兩倍)

• 延遲：低于 DDR4

• 提升的通道效率：雙通道帶來更高效的數據傳輸

• 更佳的電源管理：芯片內置 ECC (錯誤修正碼) 提升可靠性與性能

• 改善的信號完整性：新功能如決策反饋均衡 (DFE)

總結一下 DDR5 的特點：

• 速度與帶寬：DDR5 提供比 DDR4 高出許多的數據速率與帶寬。

• 電源效率：DDR5 運作電壓更低，從而降低功耗。

• 密度與容量：DDR5 支持更高密度，允許更大的內存容量。

• 通道配置：DDR5 的每 DIMM 雙通道設計提升了通道效率。

• 先進功能：DDR5 包含芯片內置 ECC 和改善的信號完整性機制等先進功能。

什么是 LPDDR5？

LPDDR5（Low Power Double Data Rate 5）是一種專門為移動設備和功耗敏感型設備（如智能手機、平板電腦、輕薄本）設計的內存標準。

它的核心特性是“低功耗”。它通過使用更低的工作電壓（例如 1.05V 核心電壓和 0.5V I/O 電壓）和更先進的電源管理功能，來實現極高的能效，從而最大限度地延長設備的電池續航時間。

雖然兩者都是“DDR5”家族的成員，但它們在設計理念、物理形態和性能側重上有根本的不同。

特性	LPDDR5 (Low Power DDR5)	DDR5 (Standard DDR5)
主要應用	智能手機、平板電腦、輕薄筆記本電腦、車載系統	臺式機、服務器、工作站、高性能游戲本
設計目標	低功耗、延長電池續航、小體積	高性能、高帶寬、高容量
物理形態	焊接在主板上（BGA 封裝），呈小方塊芯片狀	插槽式內存條，可更換和升級
功耗與電壓	極低。工作電壓更低且通常是動態可變的（例如 1.05V / 0.5V）	較低（相比 DDR4）。標稱電壓通常為 1.1V
通道架構	通常為 16 位或 32 位通道，但可配置多通道以實現高帶寬	單個內存條 (DIMM) 包含兩個 32 位的獨立通道（共 64 位）
性能	速率很高（例如 5500 MT/s, 6400 MT/s 或更高），但可能為換取低功耗而在延遲（Latency）上有所妥協	起始速率較高（例如 4800 MT/s），可超頻至極高頻率，通常在同等頻率下具有更低的延遲和更強的綜合性能

DDR5 與之前版本 DDR 對比

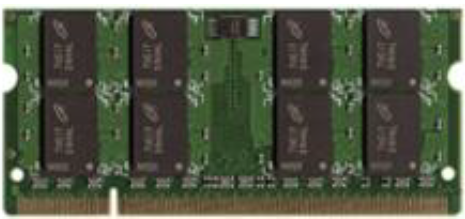

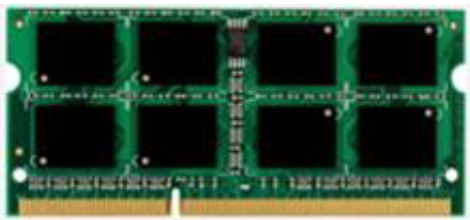

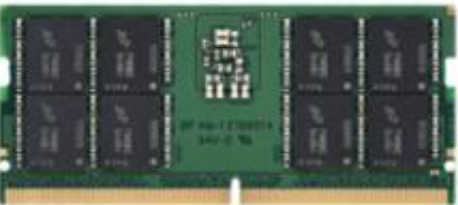

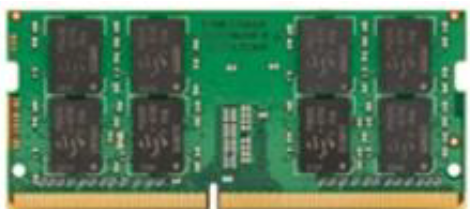

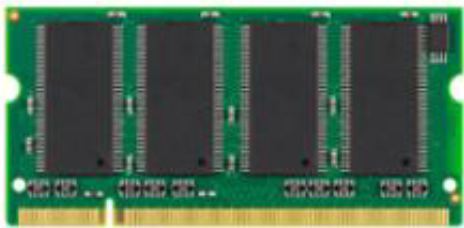

下圖是 DDR 進化的圖表：

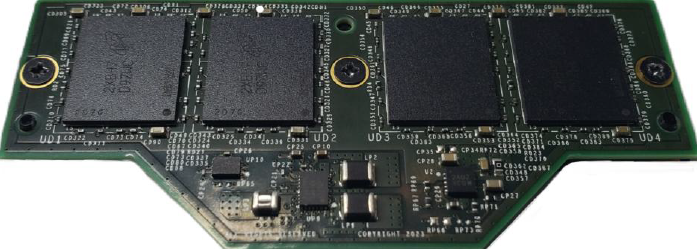

可以看到，JEDEC 在 2021 年的時候發布了 CAMM2 模組，嘗試解決 SODIMM 的系統級問題，CAMM2 從性能、尺寸、布線難度、可替換性、EMC 噪聲等多方面進行了改進，后續章節會詳細介紹。

下表是 DDR5 和之前 DDR 版本的一個比較：

DDR 版本	DDR1	DDR2	DDR3	DDR4	DDR5
電壓	2.5V	1.8V	1.5V	1.2V	1.1V
預取緩存區	2	4	8	8	16
芯片密度	128Mb-1Gb	128Mb-4Gb	512Mb-8Gb	2Gb-16Gb	8Gb-64Gb
數據速率(MT/s)	200-400	400-800	800-2133	1600-3200	3200-6400
Bank 組	0	0	0	4	8
ODT	On Board	ODT Enabled	Normal, Dynamic Modes	Park Modes	Nominal Er/Rd
IO 時鐘 MHz	100-200	200-533	533-1200	1066-2400	2133-3200

我們來回顧一下 DDR 的發展歷史：

• 由 IBM 于 1980 年代發明

• 1990 年在國際固態電路研討會上發表

• 三星于 1998 年 6 月發布首款商用 DDR SDRAM 芯片 (64 Mbit)

• JEDEC 于 2000 年 6 月敲定規格 (JESD79)

• 首款使用 DDR SDRAM 的零售 PC 主板于 2000 年 8 月發布

• DDR1 (2000): 在時鐘的上升沿和下降沿皆傳輸數據，速率加倍

• DDR2 (2003): 改善的 I/O 總線信號，雙通道模式

• DDR3 (2007): 增加的帶寬，降低的功耗

• DDR4 (2014): 四點時鐘周期數據傳輸，高效的 DRAM Bank 組

• DDR5 (2022): 更佳的電源管理，提升的通道效率，更強的性能

• CAMM2 模組(2024)

• LPDDR5 CAMM2(2024)：低功耗DDR5

DDR5 DRAM 引腳

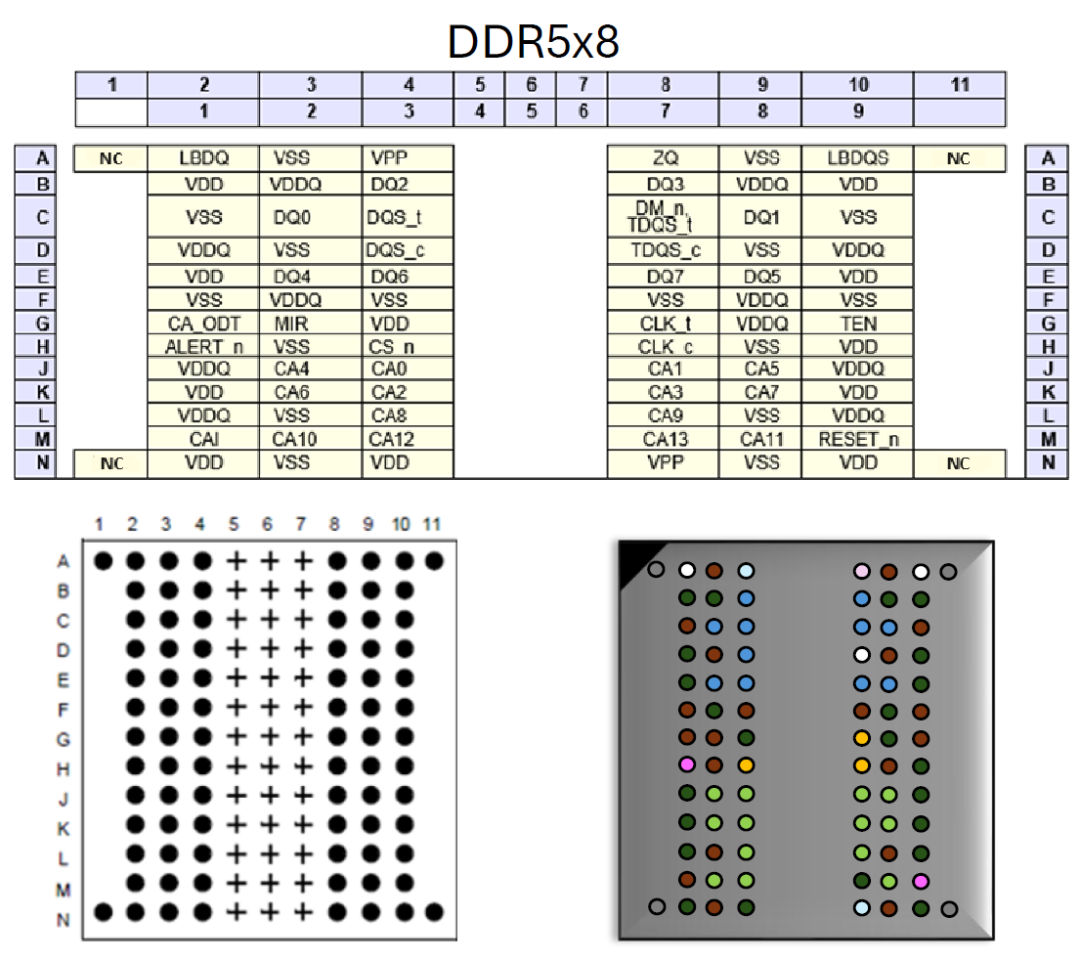

8位數據位寬的封裝由 82 個 ball 組成，尺寸最大為 10mm x 11mm x 1 mm。上圖右下為頂視圖（右圖為從定向下穿透視角）。做下中“+”表示沒有 Ball。

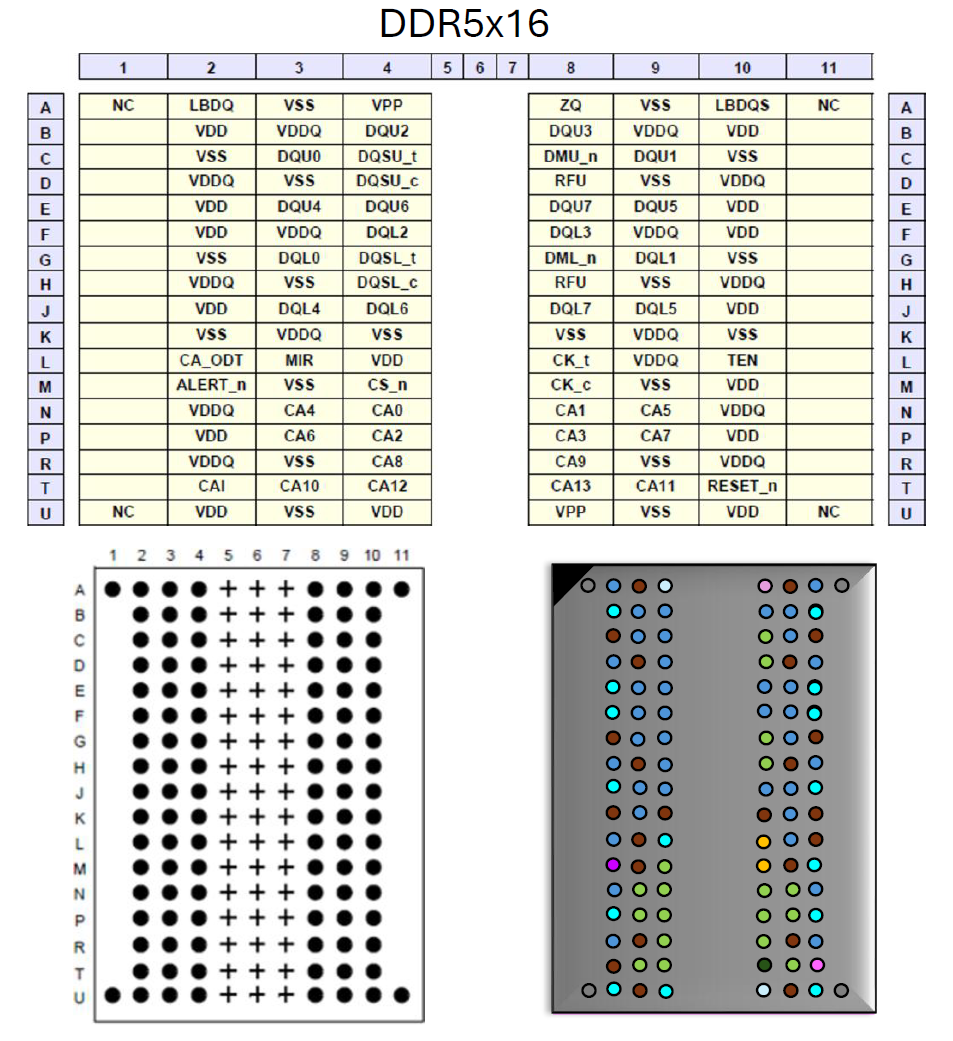

16位數據位寬的封裝由 106 個 ball 組成，尺寸最大為 10mm x 14mm x 1mm。

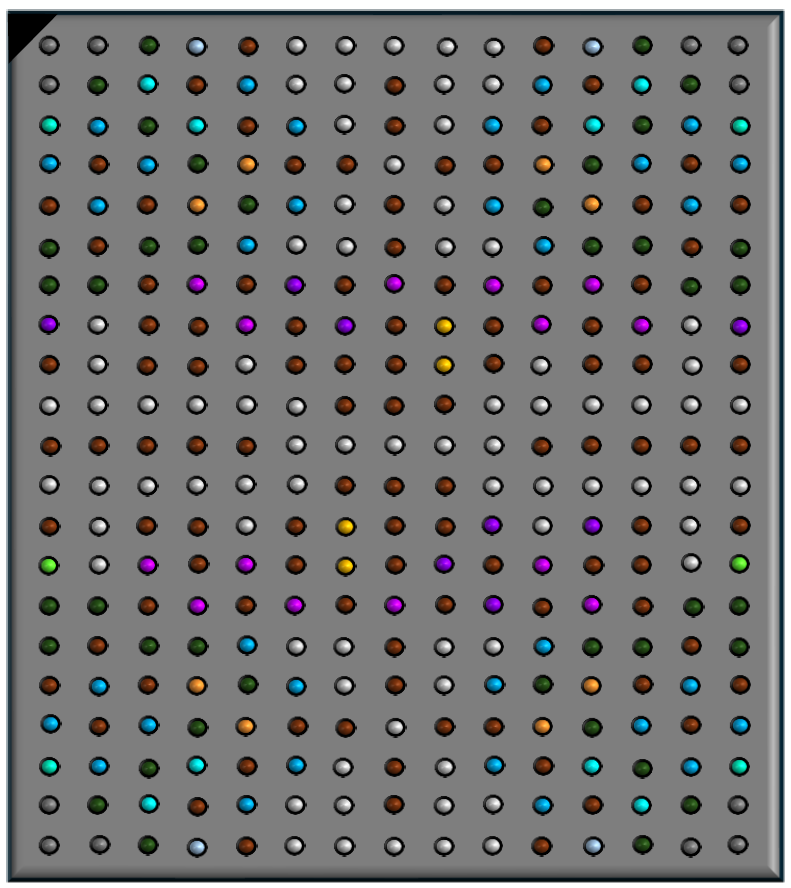

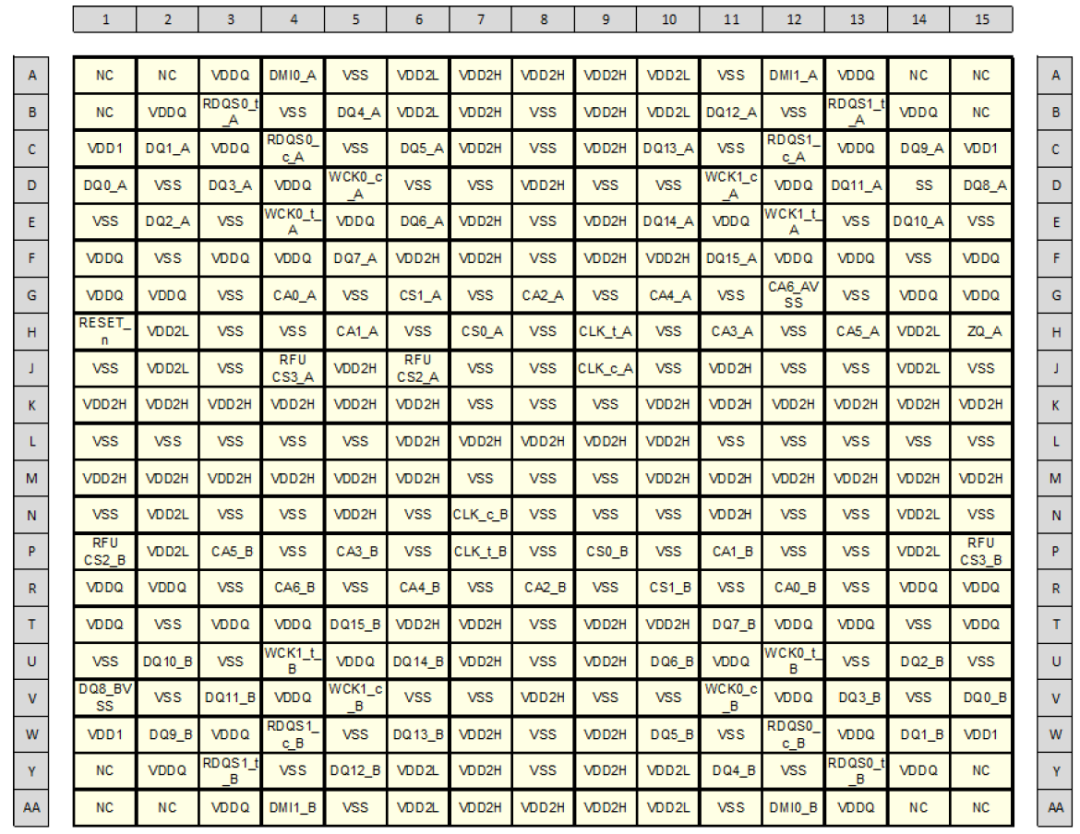

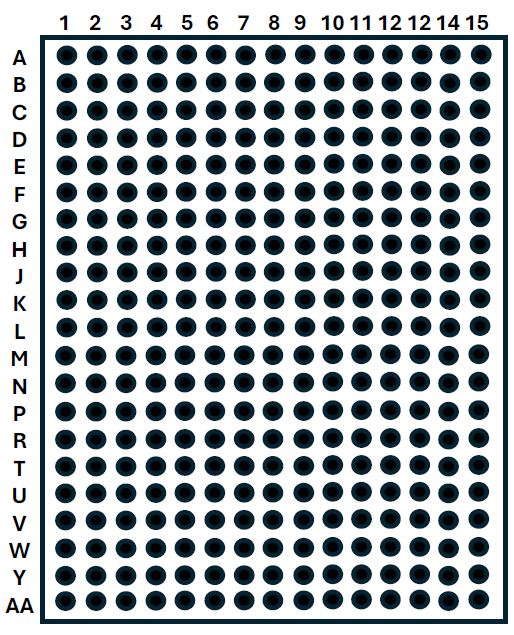

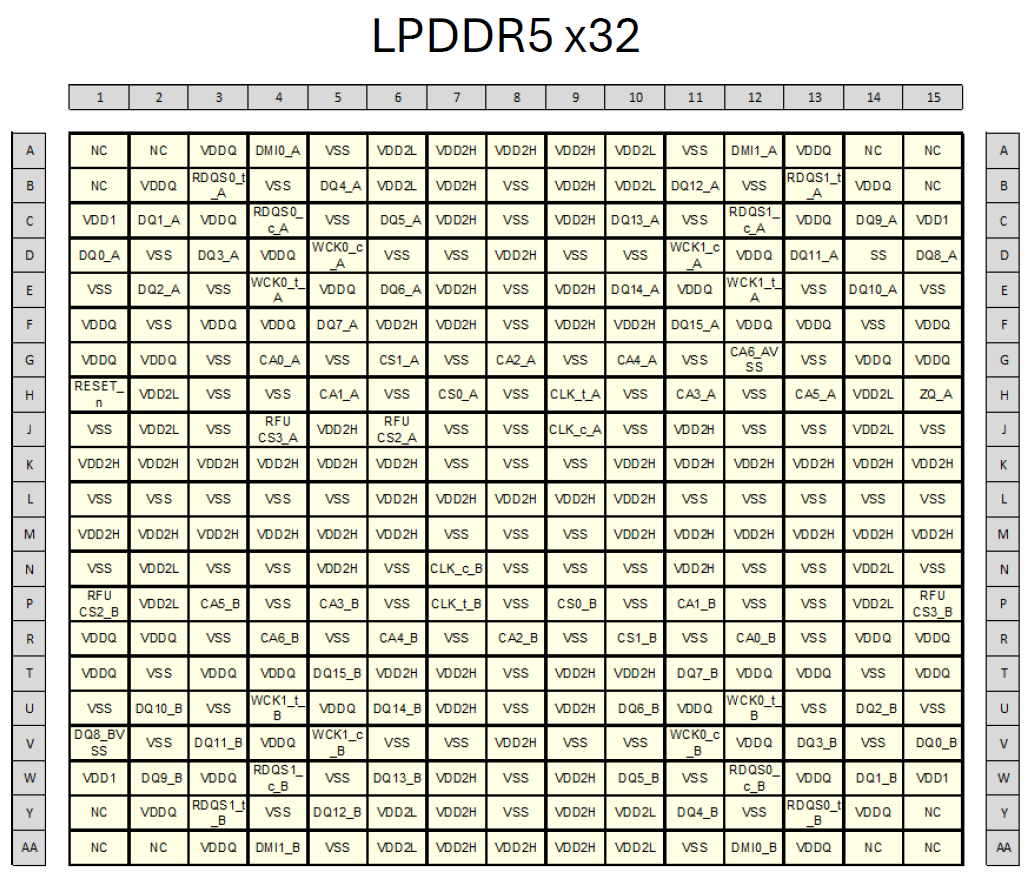

32 位數據位寬的 LPDDR5 封裝由 315 個 ball 組成，最大尺寸為 12.4mm x 15mm x 1.1mm。

目標阻抗

走線寬度對于匹配目標阻抗非常重要。實際寬度取決于電路板層疊結構。目標是：

DDR5

• DQ/CA/CS => 40 Ohm

• DQS => 75 Ohm

• 時鐘

  • 主板上和模組上到時鐘緩沖器：75 Ohm
  • 模組上從時鐘緩沖器到 DRAM：45 Ohm

LPDDR5:

• DQ/CA/CS => 40 Ohm

• DQS/CLK => 75 Ohm

• WCK => 65 Ohm

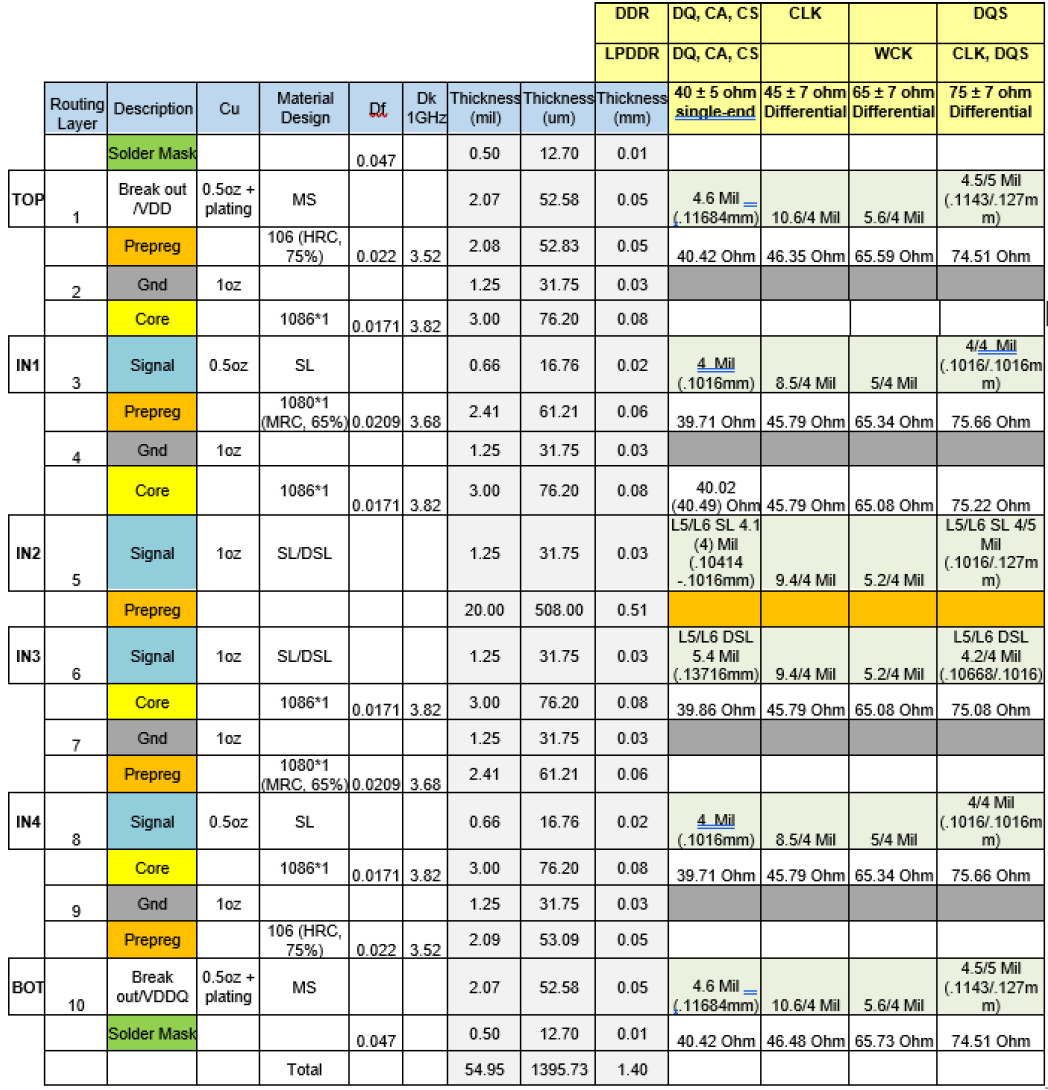

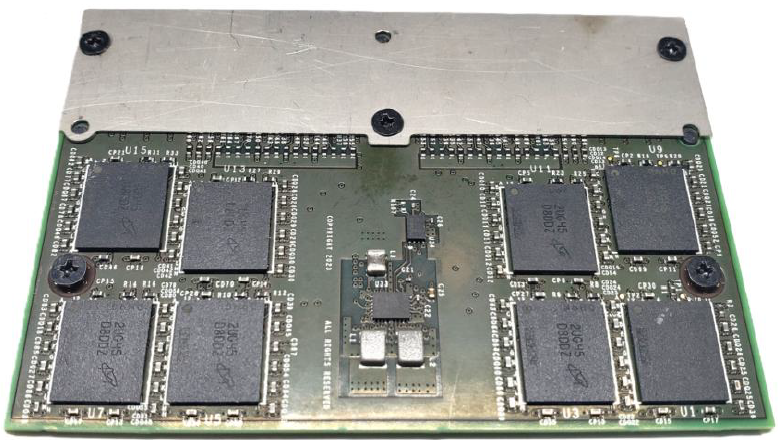

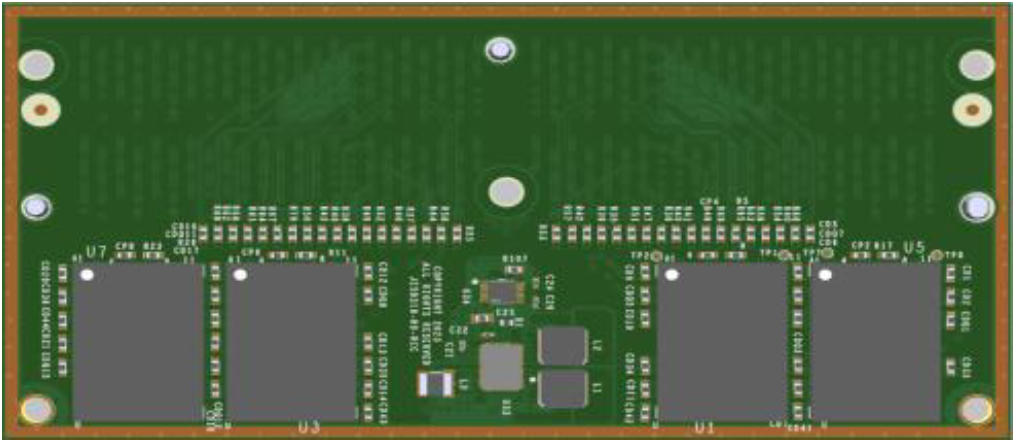

以下是一個10層的 DDR5 CAMM2 示例：

間距

DDR5 布線的一個關鍵是保持 SOC 廠家給出的間距要求。當然可能的情況下間距越大越好。

以下是走線最小間距建議：

• 時鐘-時鐘=> .25 mm

• 時鐘 到 CA=> .3mm

• CA 到 CA => .15 mm

• DQ 到 DQS.18 mm

• DQ 到 DQ => .18 mm

• BYTE 到 BYTE => .3 mm

• WCK 到 DQ => .375 mm

• WCK 到 DQS => .375 mm

• 子通道 到 子通道 => .5 mm

線長匹配（DDR Memory Down）

長度匹配規范由 SoC 單獨設置。通常，需要匹配以下組的值：

• 時鐘到時鐘：一個通道中的所有時鐘

• 時鐘到數據選通 (DQS)

• 數據(DQ) 到 DQS

• 一個字節內的 DQ

• 命令地址 (CA) 線到鐘

• 一個子通道內的 CA 線

• 片選(CS) 到時鐘

• 一個子通道內的 CS 線。

總線長匹配所需的額外數據：

• 芯片供應商提供的 SoC 封裝長度（焊盤到Die）

• 打開 Electrical Z Axis Delay 選項

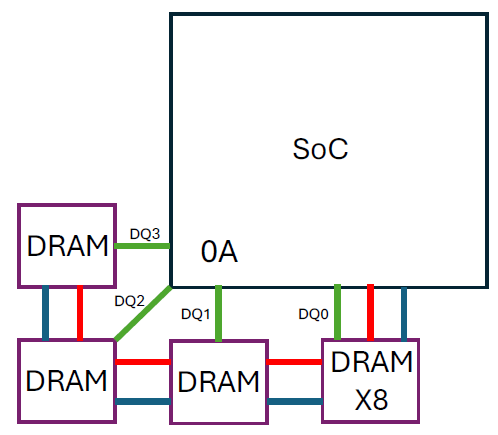

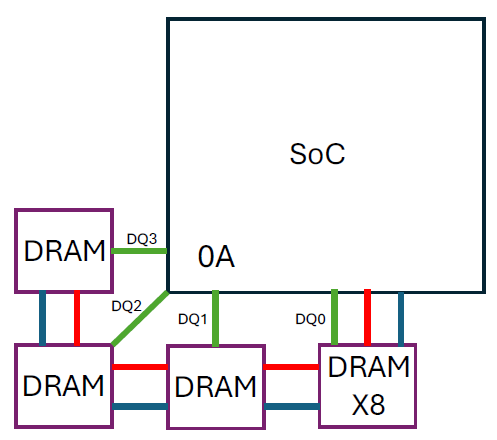

以下是單通道1 個子通道 0A 的配置示例：

每個子通道包含以下信號：

• 13 CA/4CS（藍色）

• 時鐘（紅色）

• 每個DRAM 24 Data/4 DMI/4 DQS/8DQ/1 DMI/1 DQS（綠色）

可能的長度匹配規則：

• 時鐘到 CA < 10mm?

• DQ-DQS < 0.5mm?

• DQx8 < 0.5mm

• 每個子通道的 CA < 1 mm

以下是調線長和過孔高度影響的布線技巧

• 在 2 個相鄰層上走所有 CA 線

• 在同一層上走所有 DQ, DMI 和 DQS

• 保持時鐘線最短 – 它們決定一切

• 檢查封裝長度 - 它們可能會破壞調線長的計劃。

• 注意規則，例如 (-20 < CLK-DQS) < 40)。舉個例子，如果時鐘是60 mm, DQS 長度可以在 80 mm和 20 mm之間。

線長匹配（LPDDR5 Memory Down）

長度匹配規范由 SoC 單獨設置。通常，需要匹配以下組的值

• 時鐘到時鐘 - 所有子通道時鐘

• 時鐘到 DQS

• DQ 到 DQS

• 一個字節內的 DQ

• CA 線到時鐘

• 一個子通道內的 CA 線

• CS 到 時鐘

• 一個子通道內的 CS 線。

• 寫時鐘 (WCK) 到 DQ

• WCK 到 時鐘

以下是單通道，4個子通道0A/0B/0C/0D 的配置示例：

每個子通道包含以下信號信號：

• 7 CA/4CS

• 時鐘

• 16 Data/2 DMI/2 DQS

• 2 WCK

可能的長度匹配規則

• 時鐘 到 CA < 5mm?

• 時鐘 到 WCK < 10 mm

• DQ-DQS< 3 mm

• DQx8 < 4mm

• 每個子通道的 CA < 7 mm

以下是調線長和過孔高度影響的布線技巧

• 在同一層上布線所有 CA 線

• 在同一層上布線所有 DQ, DMI 和 DQS

• 保持時鐘線短 – 它們決定一切

• 檢查封裝長度 -它們可能會破壞調線長的計劃。

DDR5 引腳交換（Pin Swapping）

DDR5 Layout 中允許進行一些位交換。字節分為 2 個半字節 (nibble)：高位和低位。

例如：在位寬為 8 的器件上：

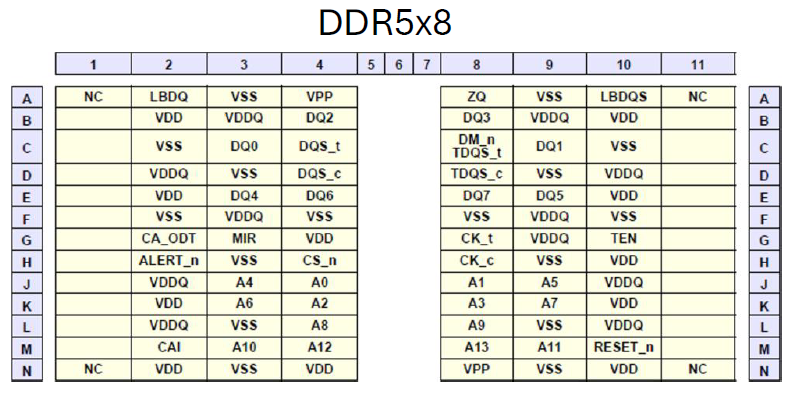

引腳 C3, C9, B4 和 B8 是分配給 DQ[0-3] 的低位；引腳 E3, E9, E4 和 E8 是分配給 DQ[4-7] 的高位。

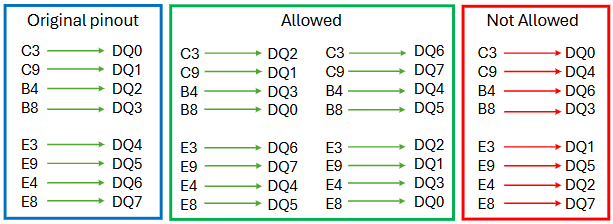

每個半字節中的位可以在其內部交換。您也可以交換整個半字節，只要同組的 4 個網絡保持在同一個半字節中。下圖中綠色框是可以交換的示例，紅色框因為網絡不在同一個半字節中，因此不允許交換。

LPDDR5 引腳交換（Pin Swapping）

LPDDR5 layout 中允許進行一些位交換。

• 字節內的任何位都可以交換

• 不允許在字節之間交換

• 可以在子通道內交換整個字節 (包括 WCK, DQS, DMI 和所有 DQ 線)

• 如果可以使布線更整潔，可以交換整個子通道。

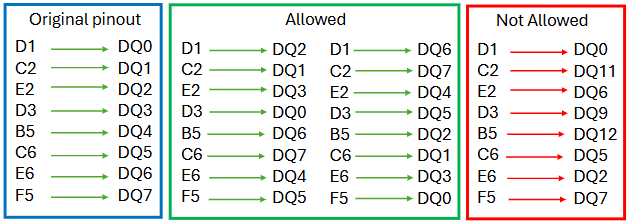

以下為可交換及不可交換的示例：

DDR5 鏡像（Mirroring）

當 MIR 引腳連接到 VDD 時，DDR5 DRAM 會被鏡像。CA 和 DQ 網絡需要被鏡像。要進行鏡像，交換 SoC 網絡 CA[0] 和 CA[1]、CA[2] 和 CA[3]、CA[4] 和 CA[5]、CA[6] 和 CA[7]、CA[8] 和 CA[9]、CA[10] 和 CA[11]，以及 CA[12] 和 VDD。

頂層沒有鏡像的 DRAM：

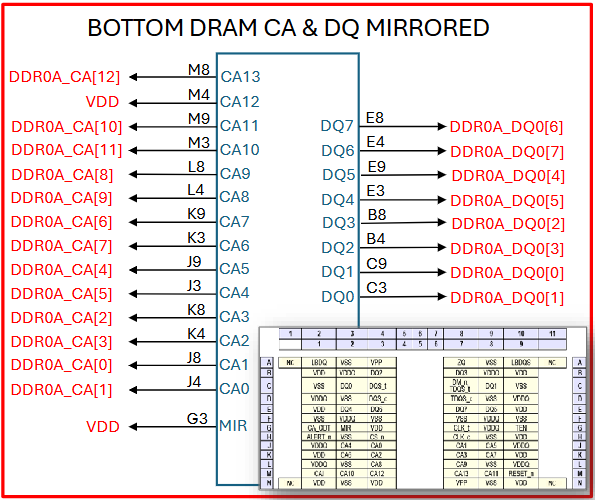

底層 DRAM CA 及 DQ 被鏡像：

LPDDR5 無法配置鏡像。

DDR5 拓?fù)洌═opologies）

講拓?fù)淝霸倜鞔_一下 Channel（內存通道）、Subchannel（子通道）、Rank（內存列）定義和功能。

Channel（內存通道）

Channel 是 CPU 內存控制器與內存模組（DIMM，即內存條）之間的最高級別數據總線。當我們說一個 CPU 支持“雙通道”（Dual-Channel）或“四通道”（Quad-Channel）時，指的是 CPU 有多少條這樣獨立的主高速公路。在 DDR4 時代，一個 Channel 對應一條 64-bit（不含ECC）的數據總線。在 DDR5 中，一個 Channel 依然是64-bit寬。例如，一個“雙通道”CPU（如桌面i9 或 Ryzen 9）就擁有一個128-bit（2 x 64-bit）的內存接口。

Subchannel (子通道)

這是 DDR5 最核心的架構變革。DDR5 將每條 64-bit的 Channel（主通道）拆分成了兩個獨立的 32-bit 的 Subchannel（子通道）。如果包含 ECC（錯誤校驗碼），那么一個 64-bit 的 Channel 被分為兩個 40-bit 的 Subchannel（32-bit 數據 + 8-bit ECC）。這兩個 32-bit 的 Subchannel 是獨立尋址和獨立操作的，它們有各自的地址/命令總線。與 DDR4 相比，表面看都是獲取 64 字節，但 DDR5 的優勢在于它有兩個32-bit子通道。當 Subchannel A 在忙于一個請求時，內存控制器可以立即向 Subchannel B 發送另一個完全獨立的請求。

Rank (內存列)

Rank是一組物理 DRAM 芯片（內存顆粒）的集合，這些芯片共享同一個片選信號（Chip Select, CS），并共同組成了 Subchannel 所需的數據位寬。在DDR5中，一個 Subchannel 是 32-bit 寬。如果一根內存條使用的是x8（8-bit位寬）的內存顆粒，那么一個 Rank 就需要4個這樣的顆粒（4 x 8 bits = 32 bits 來喂飽一個 Subchannel。

“Single-Rank (1R)” DIMM 通常意味著它為每個 Subchannel 提供了1個 Rank。對于使用 x8 顆粒的 DIMM，它總共需要 4 (SubCh A + 4 (SubCh B) = 8 個顆粒。

“Dual-Rank (2R)” DIMM 意味著它為每個 Subchannel 提供了 2 個 Rank。它總共需要 8 (SubCh A) + 8 (SubCh B) = 16 個顆粒。

單 Subchannel 單 Rank x 16 DRAM

對于單個子通道，1個 Rank，16 位的 DRAM，需要 2 個顆粒?？梢酝瑐?cè)或兩側擺放：

2 個 DRAM:

• 有獨立的數據總線

• 連接同一個 CLK、CS

• 僅共享 CA 總線

• CA、CS 和 CLK 采用菊花鏈拓?fù)洌―aisy chain）

• 1 個 ODT 引腳連接到 VDD 以表示子通道的末端

單 Subchannel 單 Rank x 8 DRAM

對于單個子通道，1個 Rank，8 位的 DRAM，需要 4 個顆粒?？梢酝瑐?cè)或兩側擺放：

4 個 DRAM:

• 有獨立的數據總線

• 連接同一個 CLK、CS

• 僅共享 CA 總線（兩側的情況 CA 可以鏡像）

• CA、CS 和 CLK 采用菊花鏈拓?fù)洌―aisy chain）

• 1 個 ODT 引腳連接到 VDD 以表示子通道的末端

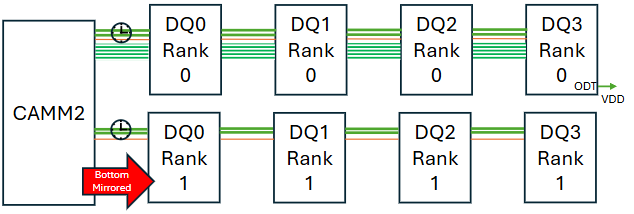

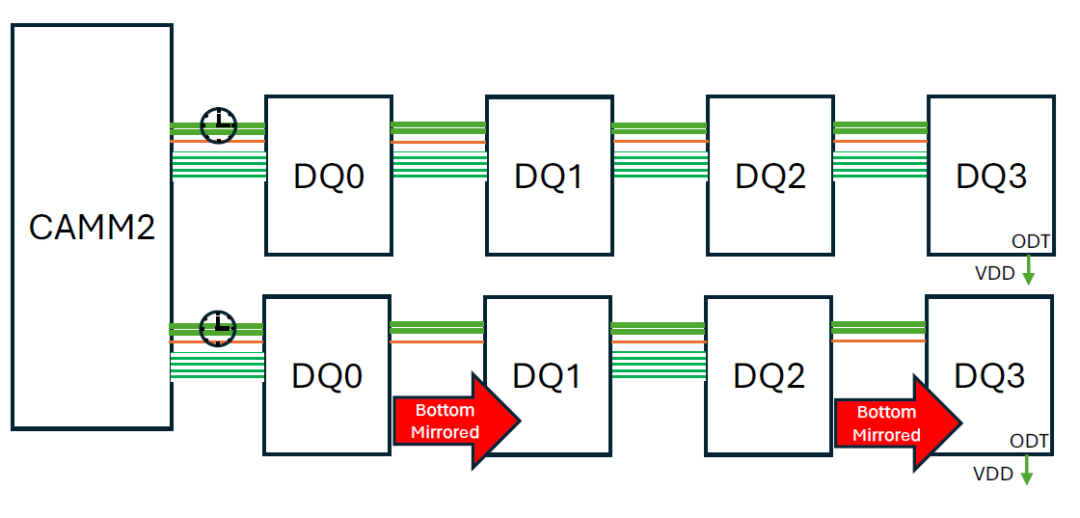

單 Subchannel 雙 Rank x 8 DRAM

對于單個子通道，2個 Rank，8 位的 DRAM，需要 8 個顆粒。

DRAM:

• 分別在頂層、底層兩側

• 共享數據總線

• 共享 CA 總線

• CA、CS 和 CLK 采用菊花鏈拓?fù)洌―aisy chain）

• 每個 rank 有獨立的 CLK、CS

  • 4 個 DRAM 連接到頂層的 CLK0 和 CS0

  • 4 個 DRAM 連接到底層的 CLK1 和 CS1

• 1 個 ODT 引腳連接到 VDD 以表示子通道的末端

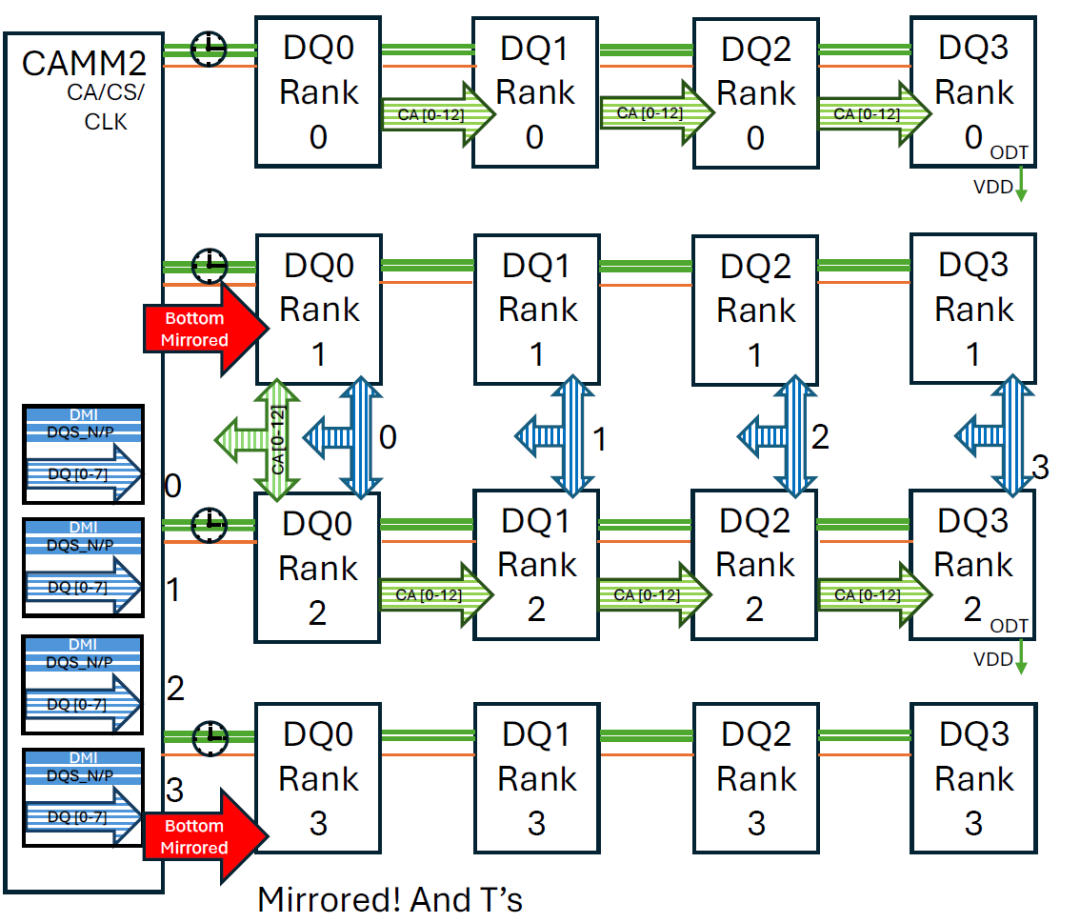

單 Channel 4 Rank x 8 DRAM

對于單個通道，4 個 Rank，8 位的 DRAM，需要 8 個顆粒。

• DRAM 分別在頂層、底層兩側

• 共享數據總線

• 共享 CA 總線

• CA、CS 和 CLK 采用菊花鏈拓?fù)洌―aisy chain）

• 每個 rank 有獨立的 CLK、CS

• 鏡像 DRAM

• Rank 0 和 1 被鏡像并共享 CA 和 DQ 線

• Rank 2 和 3 被鏡像并共享 CA 和 DQ 線

• CA 線是菊花鏈和 T 型拓?fù)涞慕Y(jié)合

• DQ 線可以是菊花鏈或 T 型拓?fù)?/span>

• ODT 在 Rank 0 和 Rank 2 的末端連接到 VDD

LPDDR5 拓?fù)?/span>

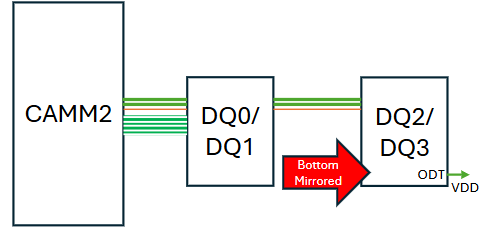

16 位單 Channel DRAM

來自 CAMM2 的每顆 DRAM 4 個數據字節，不可鏡像。

• DRAM 全部位于一側

• 獨立的數據線 - 每個子通道 16 條

• 啟用 DMI

• 雙子通道

• 每個子通道 7 條 CA 線

• 4 條 CS 線 (如果需要)

• .8mm 間距 – 適用于 BB Via 配置和盤中孔

去耦電容

DDR5 CAMM2 去耦電容指南：

電壓	指南	備注
VDD	每顆 SDRAM 至少兩個到 VSS 的去耦電容，建議每顆 DRAM 平均 30uF	應盡可能靠近 DRAM VDD 焊球
VDDQ	每顆 SDRAM 至少兩個到 VSS的去耦電容，建議每顆 DRAM 平均 7.5uF	應盡可能靠近 DRAM VDDQ 焊球
VPP	每個 DRAM VPP 引腳至少一個去耦電容，建議每顆 DRAM 平均 3.5uF	應盡可能靠近 DRAM VPP 焊球
VIN_BULK	PMIC 輸入附近：6 顆 22uf, 3 顆 0.1uF CAMM2 連接器 VIN_BULK 引腳附近：4 顆 22uF 或 0.1uF
VDD1	建議每顆 DRAM 平均 5uF	應盡可能靠近 DRAM VDD1 焊球
VDD2H	建議每顆 DRAM 平均 15uF	應盡可能靠近 DRAM VDD2H 焊球。如果 VDD2H 和 VDD2L 合并為一根電源軌，則將該軌的兩個電容相加。
VDD2L	建議每顆 DRAM 平均 15uF	應盡可能靠近 DRAM VDD2L 焊球。
VDDQ	建議每顆 DRAM 平均 15uF	應盡可能靠近 DRAM VDDQ 焊球。
VIN_BULK	PMIC 輸入附近：8 顆 22uf, 4 顆 0.1uF CAMM2連接器 VIN_BULK 引腳附近：6 顆 0.1uF
1. VDD, VDDQ 和 VPP 的去耦電容值因模組而異，并可能交錯以實現最佳的整體阻抗 vs 頻率響應。
2. VDD, VDDQ 和 VPP 的推薦去耦值為 1uF, 22uF, 4.7uF 和 10uF。
3. 根據 DRAM 封裝尺寸，可能無法實現所有布局。
4. 有關 PMIC 芯片周圍去耦的詳細信息，請參閱 PMIC 規格。

---

文中的部分圖片和內容引用自 Charlene McCauly 以及 Terrie Duffy 的 “設計者眼中的 DDR5” 報告。
