STMicroelectronics ISO808電流隔離8通道驅動器可用于驅動一側接地的任何負載。每個驅動器包含兩個獨立的電源隔離式電壓域（VCC 和VDD 用于工藝和控制邏輯階段）。這些驅動器具有低供電電流、最大45V工藝階段電源電壓、每通道0.125Ω開路狀態電阻（典型值）RDS(ON) 、禁用IC輸出的重置功能、高共模瞬態免疫性和輸出通道的短路保護。ISO808驅動器還提供每通道過熱保護、獨立的通道熱保護、外殼過熱保護、過電壓保護以及接地和VCC 保護失效保護。

數據手冊：*附件：STMicroelectronics ISO808電隔離式8通道驅動器數據手冊.pdf

ISO808驅動器包括一個額外的外殼溫度傳感器，可保護整個芯片免受過熱（OVC事件）的影響。未過載的通道將繼續正常運行。這些驅動器還包括接地保護、VCC 和VDD UVLO（具有遲滯）以及嵌入式看門狗功能。ISO808驅動器可用于可編程邏輯控制、工業PC外圍輸入/輸出和數控機床。

特性

• 感應負載快速去磁VDEMAG(TYP) = VCC - 54V
• 工藝和邏輯側供電電流低
• 欠電壓關機，具備自動重啟和遲滯功能
• 邏輯側5V和3.3V TTL/CMOS和MCU兼容的I/O接口
• 通用輸出啟用/禁用引腳
• IC輸出禁用的重置功能
• 高共模瞬態抗擾度
• 每個通道的過熱保護，且各通道之間具有熱獨立性
• 外殼過熱保護
• 過電壓保護（VCC 鉗位）
• 接地和VCC 保護失效
• 常見故障開漏診斷
• 設計符合IEC 61000-4-2、IEC 61000-4-4、IEC 61000-4-5和IEC 61000-4-8標準
• 通過UL1577和UL508認證
• PowerSO-36封裝

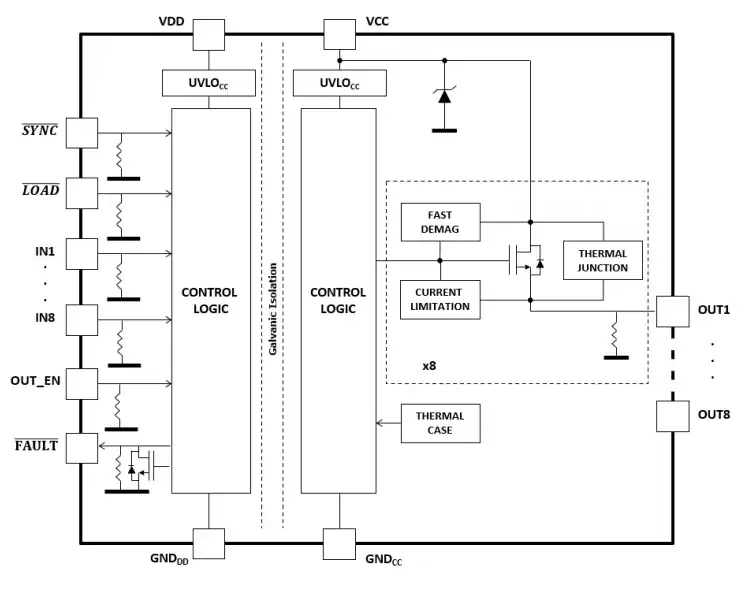

框圖

?基于STMicroelectronics ISO808電隔離式8通道驅動器的技術解析與應用指南?

?一、產品核心特性解析?

ISO808/ISO808-1是意法半導體推出的電隔離八通道高端功率固態繼電器，專為高感性負載設計，其技術亮點如下：

?1.1 關鍵電氣參數?

• ?工作電壓范圍?
  • 過程側（VCC）：9.2V至36V
  • 邏輯側（VDD）：2.75V至5.5V（兼容3.3V/5V TTL/CMOS）
• ?導通電阻?：0.125Ω（典型值，TJ=25℃），低溫漂特性確保高溫環境下穩定性
• ?輸出電流能力?
  • ISO808：?jiǎn)瓮ǖ莱掷m(xù)電流<0.7A
  • ISO808-1：?jiǎn)瓮ǖ莱掷m(xù)電流<1A

?1.2 多重保護機制?

• ?短路保護?：硬件級電流限制（ISO808: 0.7A min, ISO808-1: 1A min）
• ?獨立通道過熱保護?：結溫觸發點TJSD=150-200℃，復位閾值TJR=150℃
• ? 欠壓鎖定（UVLO） ?：VCC開啟閾值8.4-9.2V，關斷閾值7.7-8.1V，帶0.15V遲滯
• ?VCC鉗位保護?：47-57V@20mA

?二、硬件設計要點?

?2.1 隔離架構設計?

• ?雙重隔離域?：邏輯側（VDD/GNDDD）與過程側（VCC/GNDCC）完全電氣隔離
• ?高共模瞬態抗擾度?：支持±25V/ns的瞬態電壓變化
• ?絕緣標準?：符合UL1577、UL508認證，隔離電壓達1500VPEAK

?2.2 接口控制模式?

• ? 直接控制模式（DCM） ?
  SYNC與LOAD引腳短接，輸入信號直接控制輸出，適用于實時性要求高的場景。時序參數：
  • 傳輸延遲td(ON)/td(OFF)：15-43μs
  • 輸入脈沖寬度tw(IN)≥20μs
• ? 同步控制模式（SCM） ?
  獨立驅動SYNC/LOAD引腳，可同步多器件輸出，抖動僅6μs。關鍵時序：
  • LOAD設置時間tsu(LOAD)≥80ns
  • SYNC脈沖寬度tw(SYNC)≥195μs

?2.3 保護電路設計?

• ?反向極性保護?
  • 方案1：GND串聯電阻RGND≥VCC/IGNDCC
  • 方案2：GND并聯二極管（VRRM>|VCC|）

三、典型應用場景?

?3.1 工業控制系統?

• ?PLC數字量輸出模塊?：兼容IEC 61131-2標準
• ?數控機床?：支持電磁閥、繼電器線圈等感性負載驅動

?3.2 負載適配方案?

• ?阻性負載?：直接驅動，注意瞬時功耗
• ?感性負載?：利用內部VDEMAG（VCC-54V典型值）實現快速退磁
• ?容性負載?：限制涌流，配合軟啟動電路

?四、設計陷阱規避?

?4.1 熱管理誤區?

• ?結-殼熱阻?：Rth j-case=0.8°C/W，需確保散熱器接觸良好
• ?多通道獨立保護?：避免因單通道故障導致全局過熱

?4.2 時序兼容性問題?

• ?時鐘域同步?：邏輯側與過程側時鐘需滿足tINLD≤80ns

?五、測試驗證方法?

1. ?邏輯分析儀捕獲?：驗證LOAD/SYNC/INx引腳時序是否符合Table 9規范
2. ?熱成像檢測?：驗證多通道同時工作時的溫度分布
3. ?絕緣耐壓測試?：按Table 12要求進行輸入6645輸出間1500VPEAK耐壓測試
