AFE5401-Q1 是一款模擬前端 （AFE），面向集成度至關重要的應用。該器件包括四個通道，每個通道包括一個低噪聲放大器 （LNA）、一個可編程均衡器 （EQ）、一個可編程增益放大器 （PGA） 和一個抗混疊濾波器，然后是一個高速 12 位模數轉換器 （ADC），每通道 25 MSPS。
*附件：afe5401-q1.pdf

四個差分輸入對中的每一個都由一個LNA放大，然后是一個PGA，其可編程增益范圍為0 dB至30 dB。每個通道的PGA和ADC之間還集成了一個抗混疊低通濾波器（LPF）。

每個LNA、PGA和抗混疊濾波器輸出都是差分的（限制為2 V 聚丙烯 ).抗混疊濾波器驅動片內12位、25MSPS ADC。四個ADC輸出在12位并行CMOS輸出總線上復用。

該器件采用9mm×9mm、VQFN-64封裝，額定溫度范圍為–40°C至+105°C。

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 器件溫度等級 1：–40°C 至 125°C 環境工作溫度范圍
  • 設備 HBM ESD 分類 2 級
  • 設備 CDM ESD 分類級別 C4B
• 集成模擬前端包括：
  • 四通道 LNA、均衡器、PGA、抗混疊濾波器和 ADC
• PGA增益為30 dB的輸入?yún)⒖荚肼暎?
  • 2.9 nV/√Hz，15 dB LNA增益
  • 2.0 nV/√Hz，18 dB LNA增益，HIGH_POW_LNA模式
• 跨通道同時采樣
• 可編程LNA增益：
  12 dB、15 dB、16.5 dB和18 dB
• 可編程均衡器模式
• 內置診斷模式
• 溫度傳感器
• 可編程增益放大器 （PGA）：
  • 0 dB 至 30 dB，步長為 3 dB
• 可編程、三階、抗混疊濾波器：
  • 7 MHz、8 MHz、10.5 MHz 和 12 MHz
• 模數轉換器 （ADC）：
  • 四通道，12位，每通道25 MSPS
  • 基準電壓源無需外部去耦
• 并行 CMOS 輸出
• 每通道64 mW總內核功率，
  每通道25 MSPS
• 電源：1.8 V 和 3.3 V
• 封裝：9 毫米× 9 毫米 VQFN-64

參數

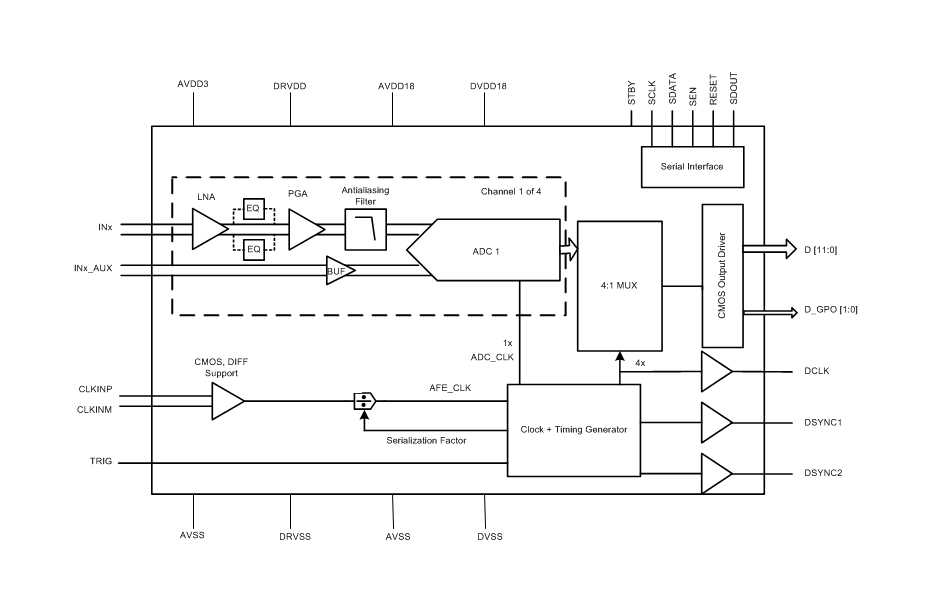

方框圖

AFE5401-Q1 是德州儀器推出的汽車級四通道模擬前端（AFE），核心優勢為高集成度、低功耗及寬溫適應性，符合 AEC-Q100 標準，專為汽車?yán)走_(dá)基帶接收、傳感器信號采集等場景設計。

一、核心產品參數

1. 基礎規格

• 分辨率與通道：12 位分辨率，4 個獨立通道，每通道含完整信號鏈（LNA+PGA+AAF+ADC）
• 采樣與數據速率：單通道最高 25 MSPS 采樣率，支持 1x/2x/3x/4x 輸出序列化，DCLK 最高 100 MHz
• 封裝與溫度：64 引腳 VQFN 封裝（9mm×9mm）；工作溫度 -40°C 至 105°C，結溫最高 125°C，符合汽車級可靠性要求
• 電源與功耗：雙電源供電（1.8V 模擬 / 數字電源 + 3.3V 輔助電源），單通道核心功耗僅 64 mW，待機功耗 15 mW，全局掉電功耗 5 mW

2. 性能特性

• 靜態性能：通道間增益匹配誤差典型 ±0.15 dB，偏移誤差典型 ±120 LSB（30 dB PGA 增益）
• 動態性能：3 MHz 輸入、-1 dBFS 時，信噪比（SNR）典型 67.7 dBFS，無雜散動態范圍（SFDR）典型 66 dBc，三階交調失真（IMD3）典型 -83 dBFS
• 輸入特性：差分滿量程輸入范圍 0.25-0.5 Vpp（隨 LNA 增益變化），輸入帶寬適配濾波器配置，通道間串?dāng)_ ≥70 dB
• 噪聲特性：輸入?yún)⒖荚肼暤湫?2.9 nV/√Hz（30 dB PGA 增益、15 dB LNA 增益），高功率 LNA 模式下低至 2.5 nV/√Hz

3. 關鍵功能參數

• 接口與控制：12 位并行 CMOS 輸出，支持 1.8V/3.3V 驅動；4 線 SPI 配置接口（SCLK 最高 20 MHz）
• 增益與濾波：LNA 增益 12/15/16.5/18 dB 可選，PGA 增益 0-30 dB（3 dB 步進）；三階橢圓抗混疊濾波器（7/8/10.5/12 MHz 可選）
• 輔助功能：通道獨立掉電 / 待機模式，內置溫度傳感器，支持診斷模式與測試圖案輸出，DSYNC 同步信號輸出

二、關鍵功能特性

1. 汽車級可靠性與低功耗

• 嚴苛環境適配：工作溫度覆蓋 -40°C 至 105°C，ESD 防護等級 ±1000V（HBM）/±500V（CDM），電源抑制比（PSRR）>50 dB
• 超低功耗設計：單通道核心功耗 64 mW，支持待機（15 mW）和全局掉電（5 mW）模式，適配汽車低功耗要求
• 高集成度：每通道集成低噪聲放大器、可編程增益放大器、抗混疊濾波器和 ADC，減少外部元件數量

2. 高靈活性能配置

• 增益可調：LNA 與 PGA 增益獨立可編程，總增益范圍 12-48 dB，適配不同幅度輸入信號
• 濾波可選：三階抗混疊濾波器支持 4 檔截止頻率，配合數字抽取濾波器（2x/4x），提升_stop-band 衰減
• 序列化輸出：支持 1-4 倍輸出序列化，減少輸出引腳數量，DCLK 與數據同步，適配 FPGA/DSP 接口

3. 多功能輔助設計

• 診斷與監控：內置溫度傳感器（精度 ±5°C），支持信號鏈探針、均值 / 噪聲測量、內部參考校驗等診斷功能
• 同步與觸發：TRIG 觸發輸入配合 DSYNC1/DSYNC2 同步輸出，支持延遲與采樣時長可編程，適配多器件同步
• 測試模式：支持同步、偽隨機、斜坡等多種測試圖案，便于系統調試與接口驗證

三、典型應用場景

• 汽車電子：汽車?yán)走_(dá)數據采集、毫米波雷達基帶接收、車載傳感器信號調理
• 工業與醫療：多通道數據采集系統、SONAR 信號處理、醫療設備傳感器接口
• 通用電子：寬帶信號采集、低功耗傳感器網絡、工業控制信號預處理

四、設計與使用建議

1. 輸入與時鐘設計

• 輸入調理：建議差分驅動，輸入信號 AC 耦合（推薦 0.1 μF 電容），源阻抗匹配至 50 Ω，避免單端輸入（會降低線性度）
• 時鐘配置：支持差分（LVDS/LVPECL/ 正弦波）或單端 CMOS 時鐘輸入，最小擺幅 200 Vpp；高 SNR 場景優先選擇低抖動差分時鐘
• 同步配置：多器件同步可通過 TRIG 引腳觸發，DSYNC 信號標識通道數據邊界，確保多通道時序一致性

2. 增益與濾波配置

• 增益選擇：低幅度輸入信號啟用高 LNA+PGA 增益組合，高頻率輸入啟用高功率 LNA 模式提升 SFDR
• 濾波適配：根據輸入信號帶寬選擇抗混疊濾波器截止頻率，高頻信號優先選擇 10.5/12 MHz 檔位，低頻信號選擇 7/8 MHz 檔位提升抗混疊能力
• 序列化設置：根據后端接收設備接口選擇序列化倍數，高數據率場景選擇 4x 序列化（DCLK 100 MHz），長距離傳輸選擇低倍數序列化提升信號完整性

3. 電源與布線

• 電源配置：模擬電源（AVDD18）與數字電源（DVDD18）獨立供電，各電源引腳就近并聯 0.1 μF 去耦電容，3.3V 輔助電源（AVDD3）需穩定供電
• PCB 布局：模擬信號與數字信號分區布線，差分輸入對對稱路由，暴露焊盤（Thermal Pad）必須接地以優化散熱；輸出數據跡線長度匹配，減少時序 skew
• 抗干擾設計：數字輸出區域與模擬輸入?yún)^(qū)域保持距離，避免開關噪聲耦合；時鐘線遠離模擬信號路徑，采用差分布線降低 EMI。
