12 位 DAC63204-Q1 和 10 位 DAC53204-Q1 （DACx3204-Q1） 是引腳兼容的汽車、四通道、緩沖、電壓輸出和電流輸出智能數模轉換器 （DAC） 系列。DACx3204-Q1器件支持Hi-Z掉電模式和斷電條件下的Hi-Z輸出。DAC輸出提供力檢測選項，用作可編程比較器和電流吸收器。多功能 GPIO、功能生成和 NVM 使這些智能 DAC 能夠?qū)崿F(xiàn)無處理器應用和設計重用。這些器件可自動檢測 I 2C、PMBus 和 SPI，并包含內部基準電壓源。
*附件：dac53204-q1.pdf

這些 DACx3204-Q1 智能 DAC 的功能集與微型封裝和低功耗相結合，是電壓裕度和縮放、用于偏置和校準的直流設定點以及波形生成等應用的絕佳選擇。

特性

• ? 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T A
• 具有靈活配置的可編程電壓或電流輸出：
  • 電壓輸出：
    • 1 LSB DNL
    • 收益為 1 ×、1.5 ×、2 ×、3 ×和 4 ×
  • 電流輸出：
    • 1 LSB INL 和 DNL（8 位）
    • ±25μA、±50μA、±125μA、±250μA輸出范圍選項
• 適用于所有通道的可編程比較器模式
• VDD關閉時的高阻抗輸出
• 高阻抗和電阻下拉掉電模式
• 50MHz SPI 兼容接口
• 自動檢測 I 2C、SPI 或 PMBus? 接口
  • 1.62V V IH，V DD = 5.5 V
• 通用輸入/輸出 （GPIO） 可配置為多種功能
• 預定義波形生成：正弦波、三角波、鋸齒波
• 用戶可編程非易失性存儲器 （NVM）
• 內部、外部或電源作為參考
• 工作范圍廣：
  • 電源：1.8 V 至 5.5 V
  • 溫度范圍：–40°C 至 +125°C
• 微型封裝：16引腳WQFN（3 mm × 3 mm）

參數

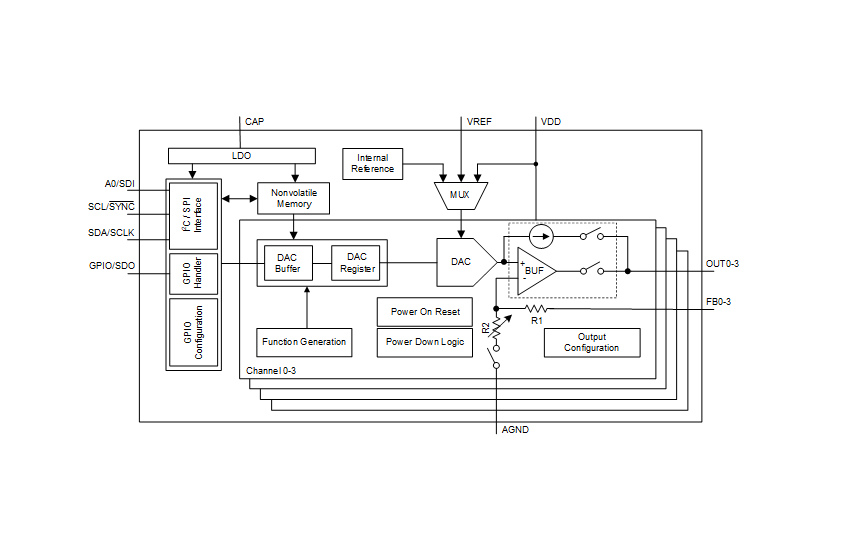

方框圖

一、產品概述

DAC53204-Q1（10 位分辨率）與 DAC63204-Q1（12 位分辨率）是引腳兼容的汽車級四通道智能 DAC，支持電壓和電流輸出，具備自動檢測 I2C、PMBus?或 SPI 接口的功能，采用 3mm×3mm 的 16 引腳 WQFN 封裝，適用于 - 40°C 至 + 125°C 的寬溫工作環境，且通過 AEC-Q100 車規認證（溫度等級 1），可滿足汽車電子領域的嚴苛要求。

二、核心特性

1. 輸出配置

• 電壓輸出 ：微分非線性（DNL）為 1 LSB，支持 1×、1.5×、2×、3×、4× 五種增益，輸出范圍與參考電壓相關。
• 電流輸出 ：8 位分辨率下積分非線性（INL）和 DNL 均為 1 LSB，提供 ±25μA、±50μA、±125μA、±250μA 四種輸出范圍選項。

2. 功能模式

• 比較器模式 ：所有通道可配置為可編程比較器，支持推挽 / 開漏輸出、輸出反轉、可編程滯回、鎖存比較器及窗口比較器功能，F(xiàn)Bx 引腳作為比較器輸入。
• 掉電模式 ：支持高阻抗（Hi-Z）和電阻下拉（10kΩ 或 100kΩ 至 AGND）掉電模式，VDD 關閉時輸出自動進入高阻抗?fàn)顟B(tài)。
• 波形生成 ：內置預定義波形生成功能，可獨立為每個通道生成正弦波、三角波、鋸齒波，正弦波每周期含 24 個預編程點，支持四種相位設置。

3. 其他關鍵特性

• 靈活參考源 ：可選擇內部（典型 1.21V）、外部或電源作為參考源。
• 非易失性存儲器（NVM） ：用戶可編程，可存儲寄存器配置，支持 20000 次擦寫周期（-40°C 至 + 85°C），數據 retention 達 50 年（25°C）。
• 通用輸入輸出（GPIO） ：可配置為 SDO、LDAC、PD、STATUS、FAULT-DUMP、RESET、PROTECT 等多種功能，支持無處理器操作。
• 高可靠性 ：具備靜電放電（ESD）保護，人體放電模型（HBM）±2000V，帶電設備模型（CDM）引腳 ±500V（全引腳）/±750V（角落引腳）；內置 NVM 循環冗余校驗（CRC），確保數據完整性。

三、電氣規格

1. 電源與溫度

• 電源電壓范圍：1.7V 至 5.5V（推薦工作電壓），絕對最大電壓 - 0.3V 至 6V。
• 環境溫度：工作溫度 - 40°C 至 + 125°C，存儲溫度 - 65°C 至 150°C，結溫 - 40°C 至 150°C。

2. 靜態性能（電壓輸出，參考 tied to VDD，增益 1×）

3. 動態性能

• 電壓輸出建立時間：1/4 至 3/4 量程切換，在 VDD=5.5V 時典型值 20μs（增益 4× 時 25μs），壓擺率 0.3V/μs。
• 電流輸出建立時間：1/4 至 3/4 量程切換，8 位分辨率下典型值 60μs（VDD=5.5V）。
• 輸出噪聲：電壓輸出 0.1Hz 至 10Hz 頻帶下峰峰值噪聲典型值 50μV（增益 4× 時 90μV）；電流輸出 0.1Hz 至 10Hz 頻帶下峰峰值噪聲典型值 150nA。

4. 接口時序

• I2C ：支持標準模式（100kHz）、快速模式（400kHz）、快速模式 +（1MHz），SCL 高電平最小周期 4μs（標準模式）、0.6μs（快速模式）、0.26μs（快速模式 +）。
• SPI ：寫操作時鐘頻率最高 50MHz，SCLK 高 / 低電平最小周期 9ns；讀操作（FSDO=0 時 1.25MHz，F(xiàn)SDO=1 時 2.5MHz），SCLK 高 / 低電平最小周期 350ns（FSDO=0）、175ns（FSDO=1）。

四、功能模式詳解

1. 電壓輸出模式

需將對應通道的 OUTx 與 FBx 引腳短接以實現閉環放大器輸出，通過選擇參考源（內部 / 外部 / 電源）、設置增益（僅內部參考支持多增益）及編程 DAC 代碼（DAC-X-DATA 寄存器）確定輸出電壓

2. 電流輸出模式

需將對應通道的 IOUT-PDN-X 置 0、VOUT-PDN-X 設為高阻抗掉電模式，F(xiàn)Bx 引腳懸空以減小漏電流，輸出電流由 DAC 代碼（8 位）和所選量程決定

3. 比較器模式

• 普通比較器 ：無滯回或窗口功能，F(xiàn)Bx 輸入電壓與 DAC 輸出比較，輸出可配置為推挽 / 開漏、是否反轉。
• 滯回比較器 ：通過 DAC-X-MARGIN-HIGH 和 DAC-X-MARGIN-LOW 寄存器設置滯回電壓，當 MARGIN-HIGH 為滿碼或 MARGIN-LOW 為零碼時，可作為鎖存比較器，需通過 RST-CMP-FLAG-X 復位。
• 窗口比較器 ：窗口邊界由 MARGIN-HIGH 和 MARGIN-LOW 設定，輸出狀態通過 WIN-CMP-X 位讀取，支持鎖存功能（WIN-LATCH-EN 置 1），復位需輸入電壓在窗口內且觸發 RST-CMP-FLAG-X。

4. 故障轉儲（Fault-Dump）模式

觸發 FAULT-DUMP（通過寄存器或 GPIO）時，可將 CMP-STATUS、DAC-0~3-DATA 寄存器數據存入 NVM，用于系統故障診斷，后續可通過特定序列讀取 NVM 中存儲的故障數據。

5. 電壓調整與縮放（Voltage Margining and Scaling）

• 高阻抗輸出 ：VDD 關閉時輸出高阻抗，漏電流低，無需額外電源時序控制，適用于電源反饋環路。
• 可編程壓擺率控制 ：通過 SLEW-RATE-X（步長時間）和 CODE-STEP-X（步長 LSB 數）設置輸出電壓變化率，避免電壓突變影響系統

五、編程與寄存器

1. 接口選擇

上電后首次成功通信時自動檢測接口類型（I2C/SPI/PMBus），檢測后保持不變，需斷電重啟切換。

• SPI ：默認 3 線（SYNC、SCLK、SDI），GPIO 配置為 SDO 后支持 4 線讀操作，幀長度 24 位（1 位 R/W+7 位地址 + 16 位數據）。
• I2C ：7 位地址，通過 A0 引腳（接 VDD/AGND/SDA/SCL）選擇 4 種地址，支持廣播地址（同步更新多設備），讀操作需先寫命令字節再發起重復起始條件。

2. 關鍵寄存器

• COMMON-CONFIG ：配置窗口比較器鎖存、設備鎖定、內部參考使能、通道掉電模式等。
• DAC-X-VOUT-CMP-CONFIG ：設置電壓輸出增益、比較器輸出類型（推挽 / 開漏）、比較器使能等。
• DAC-X-FUNC-CONFIG ：配置波形生成類型（三角波 / 鋸齒波 / 正弦波）、壓擺率、步長等。
• COMMON-TRIGGER ：觸發 NVM 編程 / 重載、故障轉儲、PROTECT 功能、寄存器清零等。

3. NVM 操作

• 編程 ：設置目標寄存器后，將 COMMON-TRIGGER 寄存器的 NVM-PROG 置 1，自動復位，編程周期典型 200ms。
• 重載 ：將 COMMON-TRIGGER 寄存器的 NVM-RELOAD 置 1，從 NVM 加載配置到寄存器，自動復位。
• 故障數據讀取 ：通過 EE-READ-ADDR 選擇 NVM 行，觸發 READ-ONE-TRIG，讀取 SRAM（地址 0x9D/0x9E）獲取數據。
