汽車級 10 位 DAC53701-Q1 和 8 位 DAC43701-Q1 （DACx3701-Q1） 是引腳兼容的緩沖電壓輸出智能數模轉換器 （DAC） 系列。這些器件功耗非常低，采用微型 8 引腳 WSON 封裝。DACx3701-Q1 的功能集與微型封裝和低功耗相結合，是汽車尾燈加剎車燈、車牌燈淡入淡出和車內燈 PWM 擴展等應用的絕佳選擇。

這些器件具有非易失性存儲器 （NVM）、內部基準電壓源、PMBus 兼容 I 2C 接口和通用輸入。DACx3701-Q1 采用內部基準電壓源或電源作為基準電壓源，并提供 1.8 V 至 5.5 V 的滿量程輸出。
*附件：dac43701-q1.pdf

DACx3701-Q1 是智能 DAC 器件，因?yàn)樗哂邢冗M(jìn)的集成功能。智能DAC具有力感應輸出、基于GPI的功能觸發、PWM輸出和NVM功能，無需使用軟件即可實現系統性能和控制。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T A
• 1 LSB INL 和 DNL（10 位和 8 位）
• 工作范圍廣
  • 電源：1.8 V 至 5.5 V
• 基于通用輸入 （GPI） 的功能觸發
• PMBus? 兼容 I 2C 接口
  • 標準、快速和快速模式加
  • 使用廣播地址配置的四個目標地址選項
  • 1.62V V IH，V DD = 5.5 V
• 用戶可編程非易失性存儲器 （NVM/EEPROM）
  • 保存和調用所有寄存器設置
• 可編程波形生成：方形波、三角波和鋸齒波
• 使用三角波形和 FB 引腳的脈寬調制 （PWM） 輸出
• 數字壓擺率控制
• 內部參考
• 極低功耗：1.8 V 時為 0.2 mA
• 靈活啟動：高阻抗或 10K-GND
• 微型封裝：8引腳WSON（2 mm × 2 mm）

參數

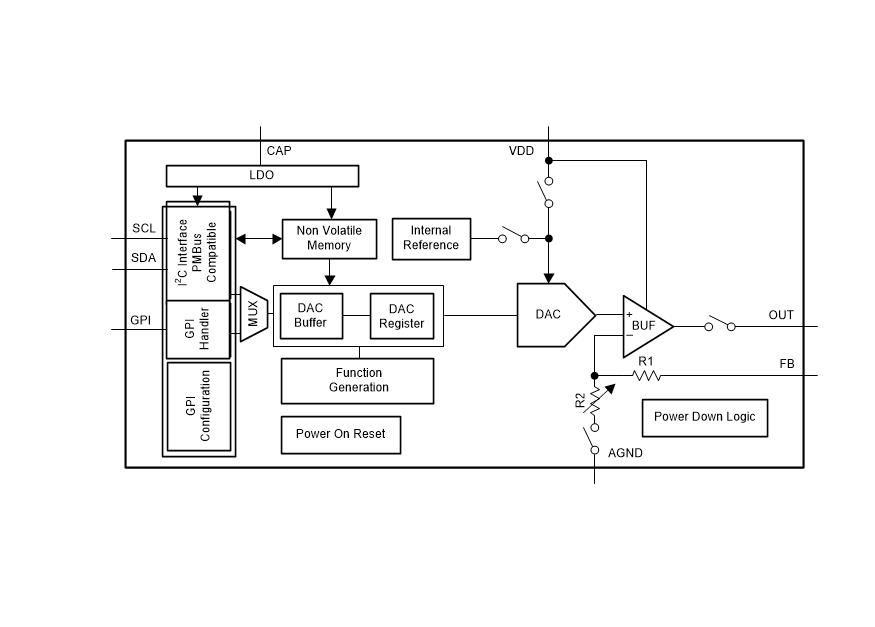

方框圖

一、產品概述

DAC43701-Q1（8 位）與 DAC53701-Q1（10 位）是德州儀器（TI）推出的車規級電壓輸出智能數模轉換器（DAC） ，二者引腳兼容，專為汽車照明（尾燈、大燈、內飾燈）、電源 margining、LED 熱折返控制等場景設計。器件集成非易失性存儲器（NVM/EEPROM）、內部基準源、PMBus 兼容 I2C 接口及通用輸入（GPI），支持低功耗（1.8V 時僅 0.2mA）、寬電源范圍（1.8V5.5V），采用 8 引腳 WSON（2mm×2mm）微型封裝，符合 AEC-Q100 Grade 1 標準（工作溫度 - 40°C125°C），可實現無處理器依賴的智能控制，簡化汽車電子系統設計。

二、核心特性

（一）高精度與寬適應性

1. 分辨率與線性度
   • DAC53701-Q1 為 10 位分辨率，DAC43701-Q1 為 8 位分辨率，二者積分非線性（INL）與微分非線性（DNL）均僅 ±1 LSB，確保輸出電壓精準可控；
   • 支持兩種基準模式：電源電壓（VDD）作為基準（輸出范圍 0VDD）、內部 1.21V 基準（增益 1.5×/2×/3×/4× 可調，輸出范圍 1.8V5.5V），適配不同電壓需求場景；
   • 低零碼誤差（典型值 6mV）、低增益誤差（±0.5% FSR），溫度系數優異（零碼誤差 ±10μV/°C，增益誤差 ±0.0008% FSR/°C），寬溫下性能穩定。
2. 輸出與動態性能
   • 緩沖電壓輸出，帶載能力強：支持 5kΩ 電阻負載 + 200pF 容性負載，輸出阻抗低至 0.25Ω，負載調整率 0.4mV/mA；
   • 快速建立時間：1/4~3/4 量程切換至 10% FSR 僅需 8μs（5.5V 時），壓擺率 1V/μs，適配動態電壓調整場景；
   • 低噪聲：0.1Hz~10Hz 頻段噪聲峰峰值 34μV（無基準增益）、70μV（4× 增益），1kHz 噪聲密度 0.2μV/√Hz，避免噪聲對敏感電路的干擾。

（二）智能控制與無處理器操作

1. 通用輸入（GPI）觸發
   • GPI 可配置為多種功能觸發，支持上升沿 / 下降沿響應，無需 I2C 通信即可實現核心操作，適配無處理器或處理器故障場景：
     • 電源控制：上電 / 掉電（高阻或 10kΩ 接地）；
     • 電壓 margining：觸發高 / 低 margining 輸出；
     • 波形生成：啟動 / 停止波形輸出；
     • 地址配置：使能 I2C 目標地址更新。
2. 可編程波形與 PWM 生成
   • 內置波形生成器，支持方波、三角波、鋸齒波（正向 / 反向），波形參數（高 / 低碼值、步長、斜率）可通過寄存器配置；
   • 結合反饋引腳（FB）與三角波 / 鋸齒波，可生成脈沖寬度調制（PWM）輸出，適配 LED 調光、電源占空比控制等場景；
   • 數字?jǐn)[率控制：步長（132 LSB 可調）與步長時間（4μs4.9152ms 可調）可編程，實現輸出電壓平滑過渡，避免電壓突變導致的器件沖擊。

（三）可靠性與存儲功能

1. 非易失性存儲器（NVM）
   • 支持用戶編程 NVM，可存儲所有寄存器配置（DAC 數據、margining 碼值、GPI 配置、擺率參數等），上電后自動加載，無需重復初始化；
   • 高耐用性：-40°C~85°C 下擦寫 20,000 次，85°C 以上擦寫 1,000 次，數據 Retention 達 50 年（常溫）、20 年（125°C）；
   • 內置循環冗余校驗（CRC）：監測 NVM 數據完整性，用戶區（NVM_CRC_ALARM_USER）與內部區（NVM_CRC_ALARM_INTERNAL）異常時可觸發復位，確保配置數據可靠。
2. PMBus 兼容與系統同步
   • 支持 PMBus 協議（需通過寄存器使能），兼容 Turn On/Off、Margin High/Low 等標準命令，可與其他 PMBus 設備協同工作；
   • I2C 接口靈活：支持標準模式（100kbps）、快速模式（400kbps）、快速增強模式（1Mbps），4 個可選目標地址（通過廣播地址配置），支持多器件同步更新；
   • 電源復位（POR）與軟件復位：POR 確保上電后寄存器加載 NVM 默認值，軟件復位可通過 I2C 命令觸發，恢復初始配置。

三、器件信息與電氣規格

（一）基本參數對比

（二）封裝與熱特性

采用 8 引腳 WSON（DSG 封裝），底部帶散熱焊盤（需連接 AGND 以優化散熱），熱阻參數如下：
